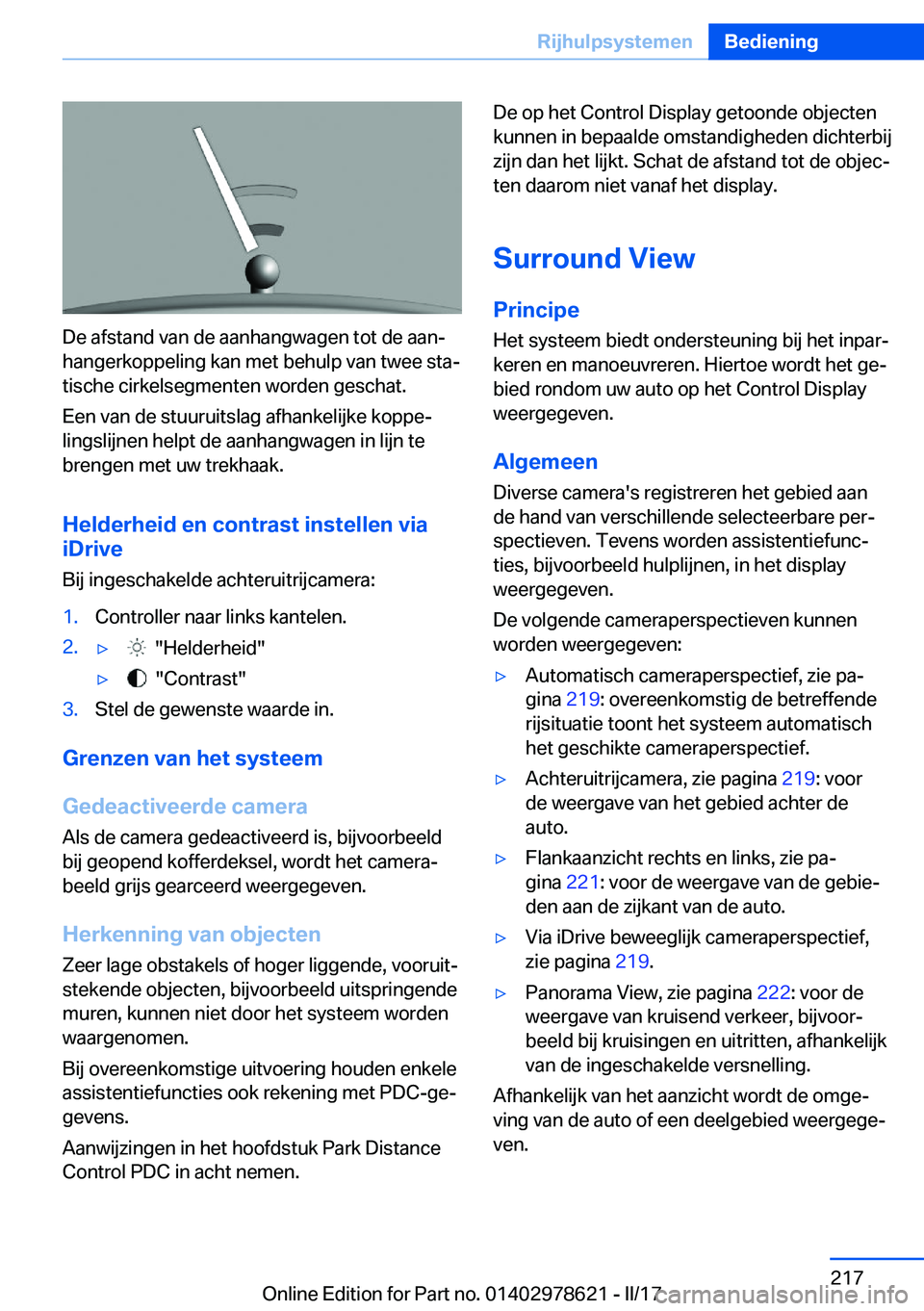

De afstand van de aanhangwagen tot de aanj
hangerkoppeling kan met behulp van twee staj tische cirkelsegmenten worden geschat.
Een van de stuuruitslag afhankelijke koppej
lingslijnen helpt de aanhangwagen in lijn te
brengen met uw trekhaak.
Helderheid
en
contrast
instellen
via
iDrive
Bij ingeschakelde achteruitrijcamera:
1.Controller naar links kantelen.2.'y "Helderheid"'y "Contrast"3.Stel de gewenste waarde in.
Grenzen
van
het
systeem
Gedeactiveerde
camera Als de camera gedeactiveerd is, bijvoorbeeld
bij geopend kofferdeksel, wordt het cameraj
beeld grijs gearceerd weergegeven.
Herkenning
van
objecten
Zeer lage obstakels of hoger liggende, vooruitj
stekende objecten, bijvoorbeeld uitspringende muren, kunnen niet door het systeem worden
waargenomen.
Bij overeenkomstige uitvoering houden enkele
assistentiefuncties ook rekening met PDC-gej
gevens.
Aanwijzingen in het hoofdstuk Park Distance
Control PDC in acht nemen.
De op het Control Display getoonde objecten
kunnen in bepaalde omstandigheden dichterbij
zijn dan het lijkt. Schat de afstand tot de objecj
ten daarom niet vanaf het display.
Surround
View
Principe Het systeem biedt ondersteuning bij het inparjkeren en manoeuvreren. Hiertoe wordt het gej bied rondom uw auto op het Control Displayweergegeven.
Algemeen
Diverse camera's registreren het gebied aan
de hand van verschillende selecteerbare perj spectieven. Tevens worden assistentiefuncj
ties, bijvoorbeeld hulplijnen, in het display
weergegeven.
De volgende cameraperspectieven kunnen worden weergegeven:'yAutomatisch cameraperspectief, zie paj gina 219: overeenkomstig de betreffende
rijsituatie toont het systeem automatisch
het geschikte cameraperspectief.'yAchteruitrijcamera, zie pagina 219: voor
de weergave van het gebied achter de
auto.'yFlankaanzicht rechts en links, zie paj gina 221: voor de weergave van de gebiej
den aan de zijkant van de auto.'yVia iDrive beweeglijk cameraperspectief,
zie pagina 219.'yPanorama View, zie pagina 222: voor de
weergave van kruisend verkeer, bijvoorj beeld bij kruisingen en uitritten, afhankelijk
van de ingeschakelde versnelling.
Afhankelijk van het aanzicht wordt de omgej
ving van de auto of een deelgebied weergegej
ven.
Seite 217RijhulpsystemenBediening217
Online Edition for Part no. 01402978621 - II/17

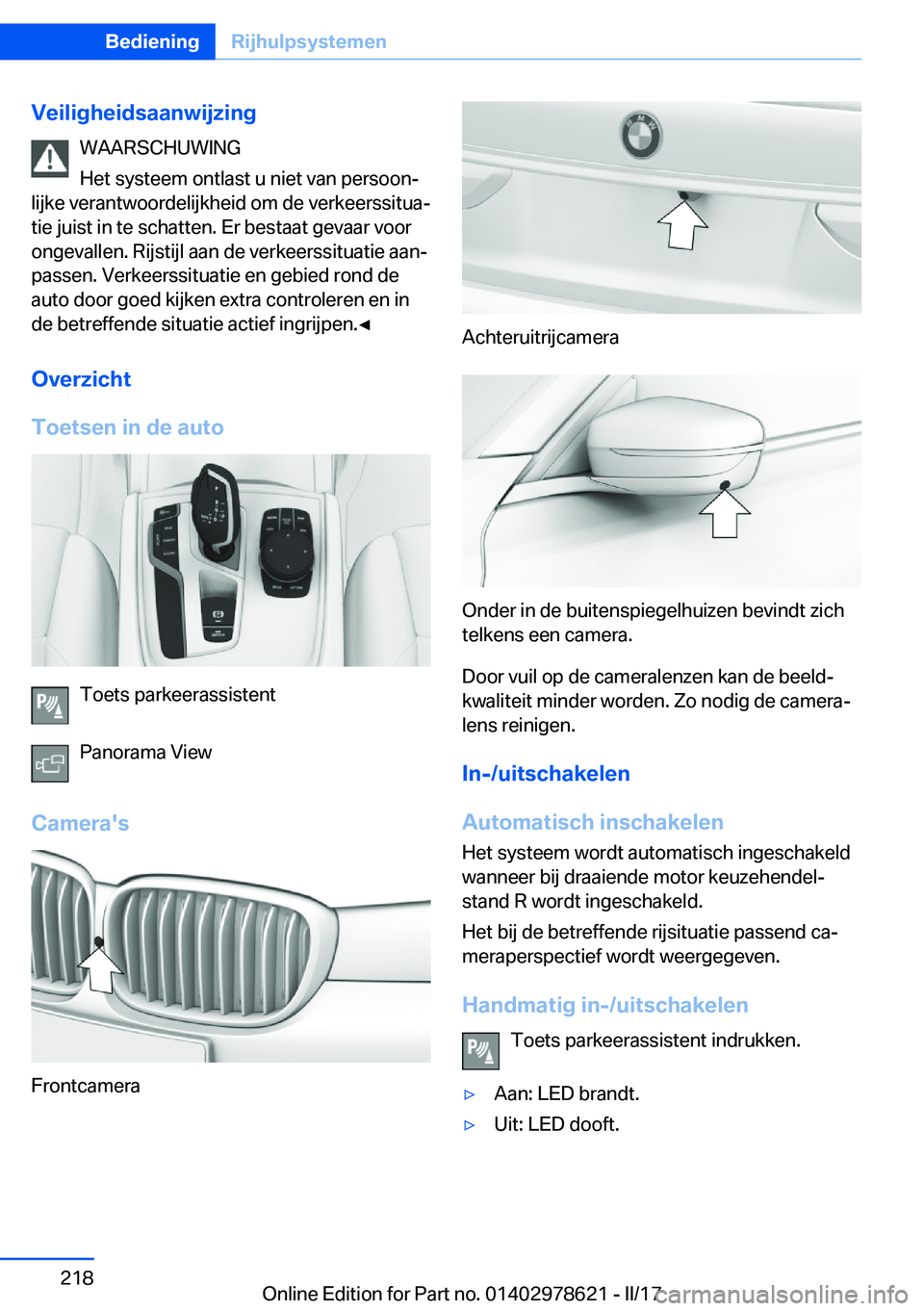

VeiligheidsaanwijzingWAARSCHUWING
Het systeem ontlast u niet van persoonj
lijke verantwoordelijkheid om de verkeerssituaj
tie juist in te schatten. Er bestaat gevaar voor
ongevallen. Rijstijl aan de verkeerssituatie aanj
passen. Verkeerssituatie en gebied rond de
auto door goed kijken extra controleren en in
de betreffende situatie actief ingrijpen.'

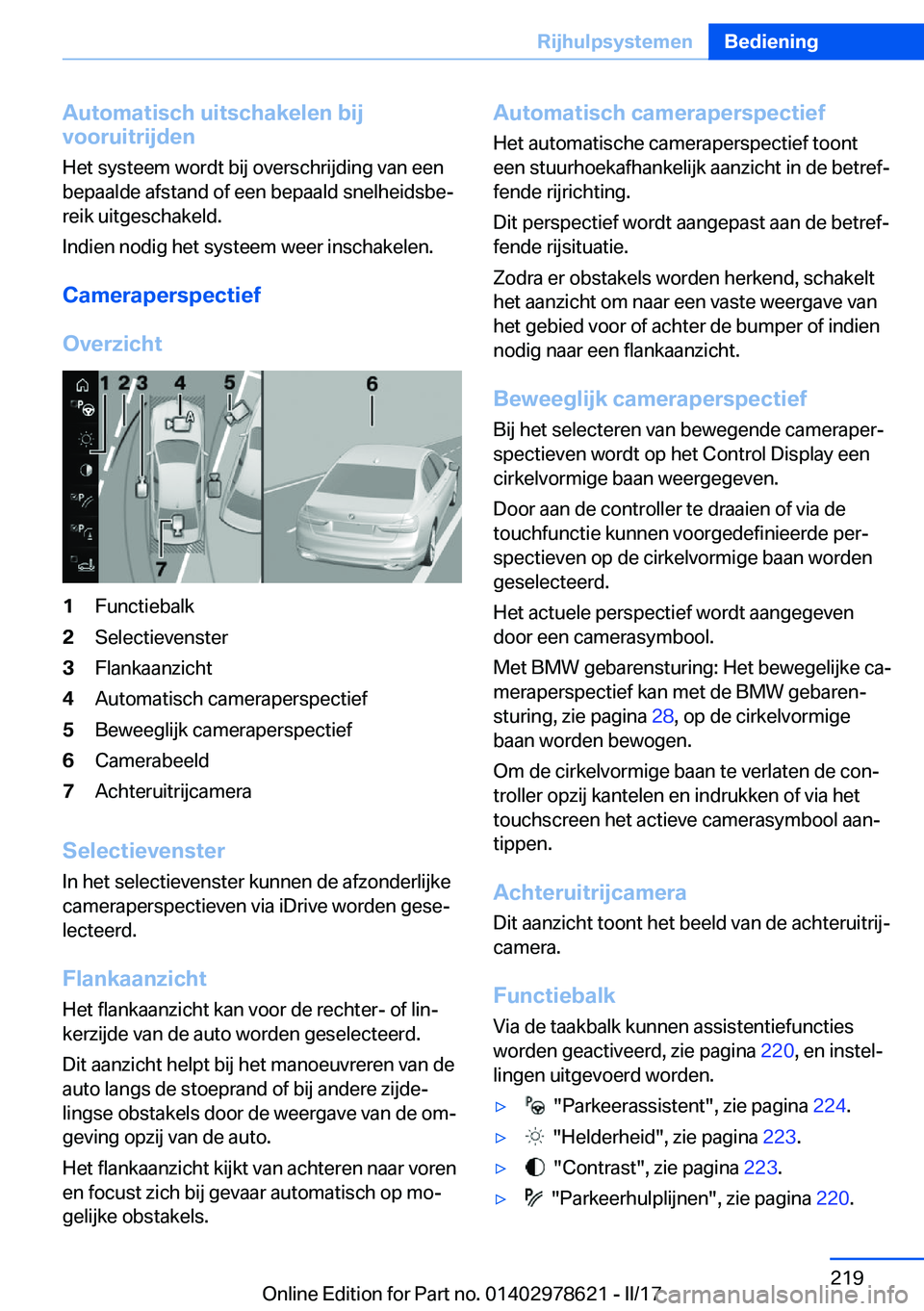

Automatisch
uitschakelen
bij
vooruitrijden
Het systeem wordt bij overschrijding van een bepaalde afstand of een bepaald snelheidsbej
reik uitgeschakeld.
Indien nodig het systeem weer inschakelen.
Cameraperspectief
Overzicht1Functiebalk2Selectievenster3Flankaanzicht4Automatisch cameraperspectief5Beweeglijk cameraperspectief6Camerabeeld7Achteruitrijcamera
Selectievenster
In het selectievenster kunnen de afzonderlijke
cameraperspectieven via iDrive worden gesej
lecteerd.
Flankaanzicht
Het flankaanzicht kan voor de rechter- of linj
kerzijde van de auto worden geselecteerd.
Dit aanzicht helpt bij het manoeuvreren van de
auto langs de stoeprand of bij andere zijdej
lingse obstakels door de weergave van de omj
geving opzij van de auto.
Het flankaanzicht kijkt van achteren naar voren
en focust zich bij gevaar automatisch op moj
gelijke obstakels.
Automatisch
cameraperspectief
Het automatische cameraperspectief toont
een stuurhoekafhankelijk aanzicht in de betrefj
fende rijrichting.
Dit perspectief wordt aangepast aan de betrefj
fende rijsituatie.
Zodra er obstakels worden herkend, schakelt het aanzicht om naar een vaste weergave van
het gebied voor of achter de bumper of indien
nodig naar een flankaanzicht.
Beweeglijk
cameraperspectief Bij het selecteren van bewegende cameraperj
spectieven wordt op het Control Display een
cirkelvormige baan weergegeven.
Door aan de controller te draaien of via de
touchfunctie kunnen voorgedefinieerde perj
spectieven op de cirkelvormige baan worden
geselecteerd.
Het actuele perspectief wordt aangegeven door een camerasymbool.
Met BMW gebarensturing: Het bewegelijke caj
meraperspectief kan met de BMW gebarenj
sturing, zie pagina 28, op de cirkelvormige
baan worden bewogen.
Om de cirkelvormige baan te verlaten de conj
troller opzij kantelen en indrukken of via het touchscreen het actieve camerasymbool aanjtippen.
Achteruitrijcamera
Dit aanzicht toont het beeld van de achteruitrijj camera.
Functiebalk
Via de taakbalk kunnen assistentiefuncties
worden geactiveerd, zie pagina 220, en instelj
lingen uitgevoerd worden.'y "Parkeerassistent", zie pagina 224.'y "Helderheid", zie pagina 223.'y "Contrast", zie pagina 223.'y "Parkeerhulplijnen", zie pagina 220.Seite 219RijhulpsystemenBediening219
Online Edition for Part no. 01402978621 - II/17

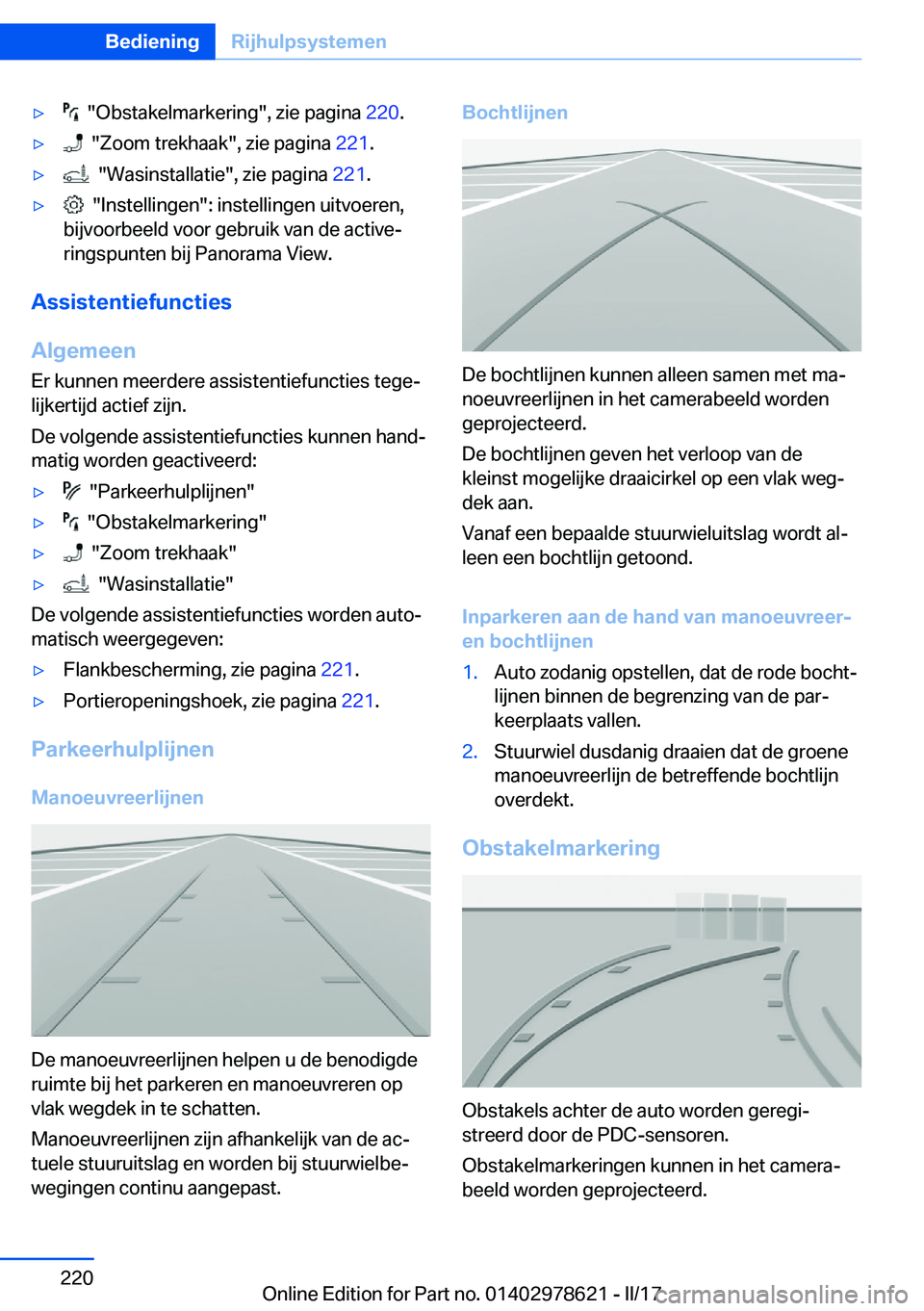

'y "Obstakelmarkering", zie pagina 220.'y "Zoom trekhaak", zie pagina 221.'y "Wasinstallatie", zie pagina 221.'y "Instellingen": instellingen uitvoeren,
bijvoorbeeld voor gebruik van de activej ringspunten bij Panorama View.
Assistentiefuncties
Algemeen
Er kunnen meerdere assistentiefuncties tegej lijkertijd actief zijn.
De volgende assistentiefuncties kunnen handj
matig worden geactiveerd:
'y "Parkeerhulplijnen"'y "Obstakelmarkering"'y "Zoom trekhaak"'y "Wasinstallatie"
De volgende assistentiefuncties worden autoj matisch weergegeven:
'yFlankbescherming, zie pagina 221.'yPortieropeningshoek, zie pagina 221.
Parkeerhulplijnen
Manoeuvreerlijnen
De manoeuvreerlijnen helpen u de benodigderuimte bij het parkeren en manoeuvreren op
vlak wegdek in te schatten.
Manoeuvreerlijnen zijn afhankelijk van de acj
tuele stuuruitslag en worden bij stuurwielbej
wegingen continu aangepast.
Bochtlijnen
De bochtlijnen kunnen alleen samen met maj
noeuvreerlijnen in het camerabeeld worden
geprojecteerd.
De bochtlijnen geven het verloop van de
kleinst mogelijke draaicirkel op een vlak wegj dek aan.
Vanaf een bepaalde stuurwieluitslag wordt alj leen een bochtlijn getoond.
Inparkeren
aan
de
hand
van
manoeuvreer- en
bochtlijnen
1.Auto zodanig opstellen, dat de rode bochtj
lijnen binnen de begrenzing van de parj
keerplaats vallen.2.Stuurwiel dusdanig draaien dat de groene
manoeuvreerlijn de betreffende bochtlijn overdekt.
Obstakelmarkering
Obstakels achter de auto worden geregij
streerd door de PDC-sensoren.
Obstakelmarkeringen kunnen in het cameraj beeld worden geprojecteerd.
Seite 220BedieningRijhulpsystemen220
Online Edition for Part no. 01402978621 - II/17

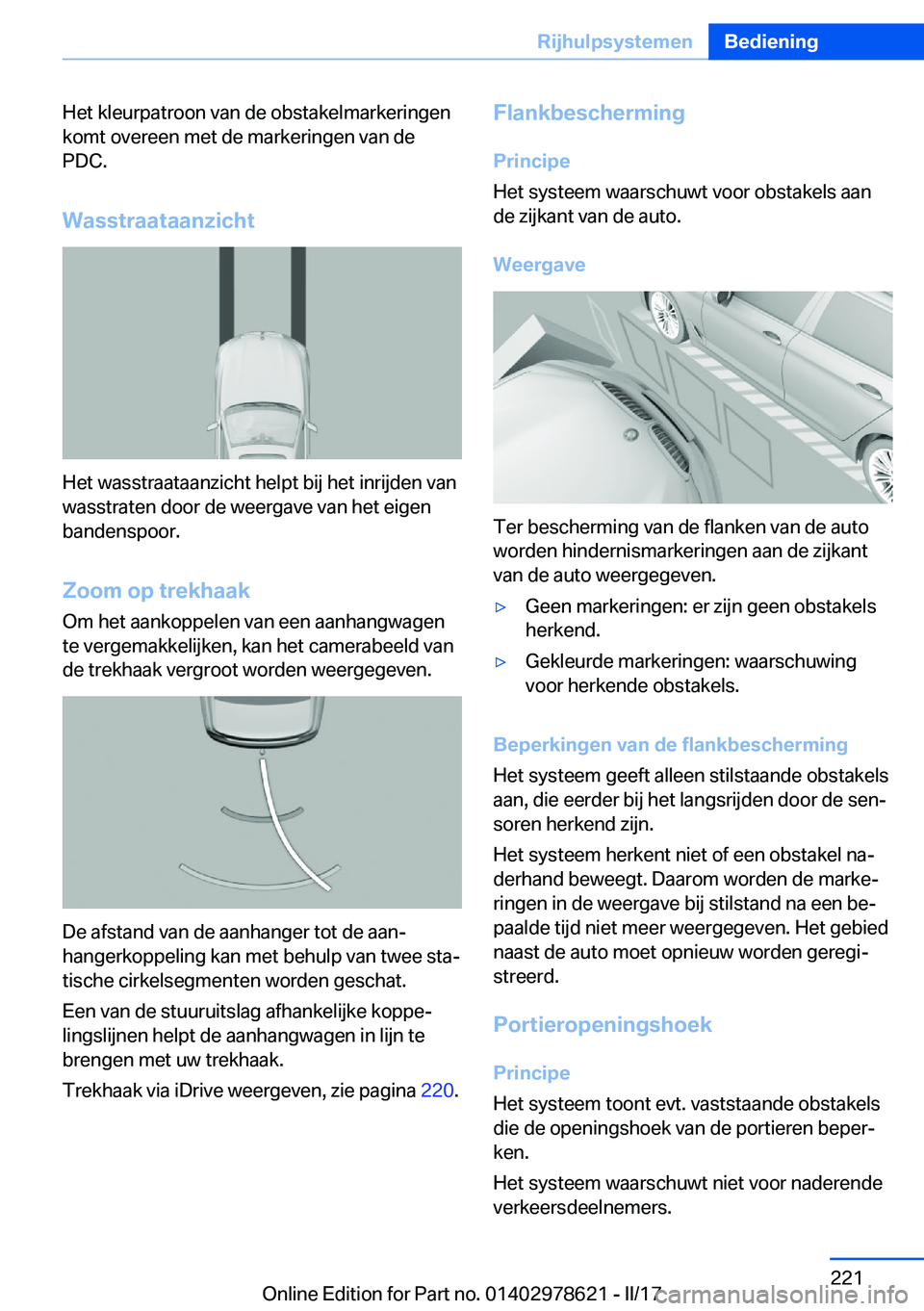

Het kleurpatroon van de obstakelmarkeringen
komt overeen met de markeringen van de
PDC.
Wasstraataanzicht
Het wasstraataanzicht helpt bij het inrijden van
wasstraten door de weergave van het eigen
bandenspoor.
Zoom
op
trekhaak Om het aankoppelen van een aanhangwagen
te vergemakkelijken, kan het camerabeeld van
de trekhaak vergroot worden weergegeven.
De afstand van de aanhanger tot de aanj
hangerkoppeling kan met behulp van twee staj tische cirkelsegmenten worden geschat.
Een van de stuuruitslag afhankelijke koppej
lingslijnen helpt de aanhangwagen in lijn te
brengen met uw trekhaak.
Trekhaak via iDrive weergeven, zie pagina 220.
Flankbescherming
Principe
Het systeem waarschuwt voor obstakels aan
de zijkant van de auto.
Weergave
Ter bescherming van de flanken van de auto
worden hindernismarkeringen aan de zijkant
van de auto weergegeven.
'yGeen markeringen: er zijn geen obstakels herkend.'yGekleurde markeringen: waarschuwing
voor herkende obstakels.
Beperkingen
van
de
flankbescherming
Het systeem geeft alleen stilstaande obstakels aan, die eerder bij het langsrijden door de senjsoren herkend zijn.
Het systeem herkent niet of een obstakel naj
derhand beweegt. Daarom worden de markej
ringen in de weergave bij stilstand na een bej
paalde tijd niet meer weergegeven. Het gebied
naast de auto moet opnieuw worden geregij
streerd.
Portieropeningshoek Principe
Het systeem toont evt. vaststaande obstakels
die de openingshoek van de portieren beperj ken.
Het systeem waarschuwt niet voor naderende verkeersdeelnemers.
Seite 221RijhulpsystemenBediening221
Online Edition for Part no. 01402978621 - II/17

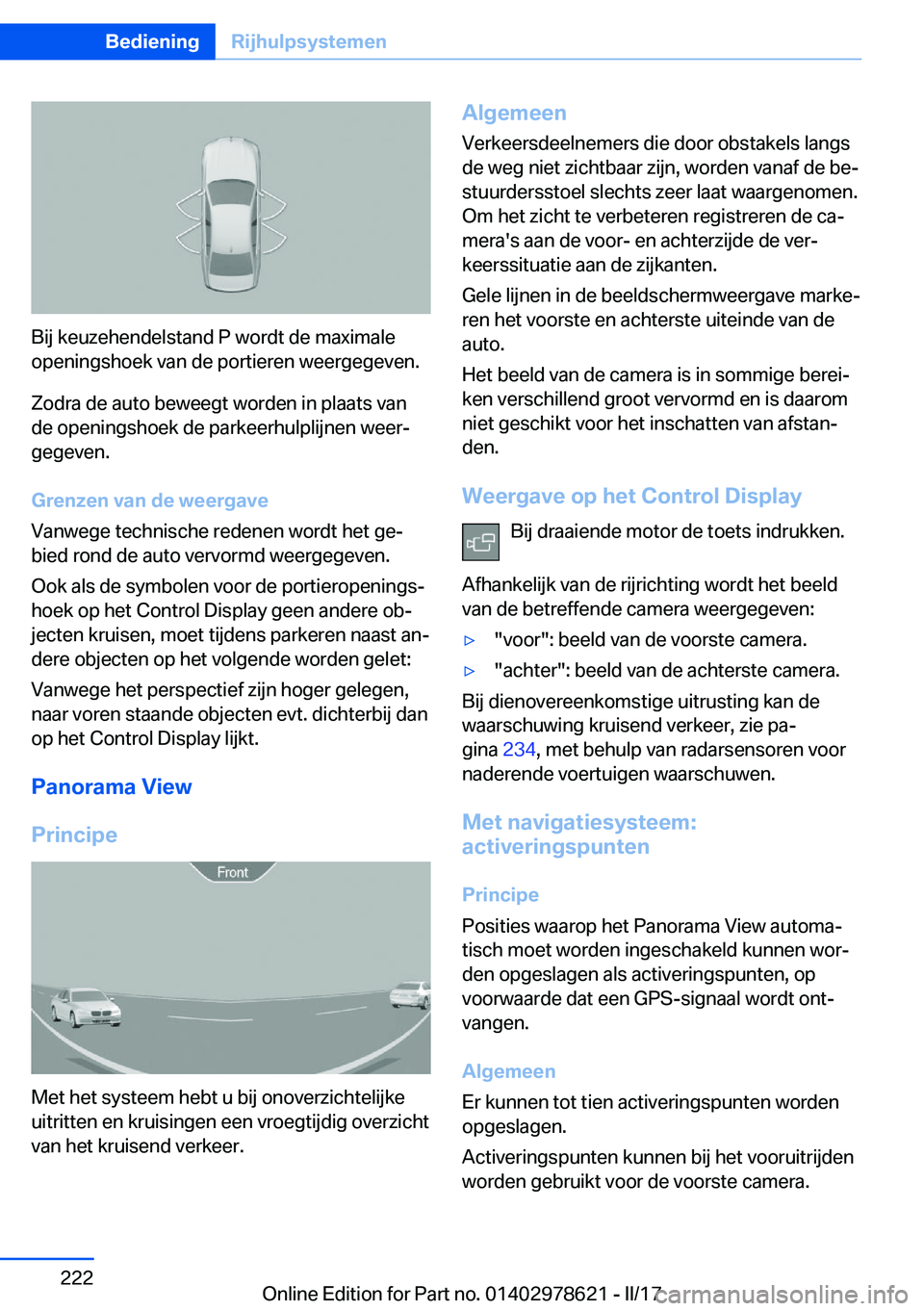

Bij keuzehendelstand P wordt de maximaleopeningshoek van de portieren weergegeven.
Zodra de auto beweegt worden in plaats van
de openingshoek de parkeerhulplijnen weerj
gegeven.
Grenzen
van
de
weergave
Vanwege technische redenen wordt het gej
bied rond de auto vervormd weergegeven.
Ook als de symbolen voor de portieropeningsj
hoek op het Control Display geen andere obj
jecten kruisen, moet tijdens parkeren naast anj
dere objecten op het volgende worden gelet:
Vanwege het perspectief zijn hoger gelegen,
naar voren staande objecten evt. dichterbij dan
op het Control Display lijkt.
Panorama
View
Principe
Met het systeem hebt u bij onoverzichtelijke
uitritten en kruisingen een vroegtijdig overzicht van het kruisend verkeer.
Algemeen
Verkeersdeelnemers die door obstakels langs de weg niet zichtbaar zijn, worden vanaf de bej
stuurdersstoel slechts zeer laat waargenomen. Om het zicht te verbeteren registreren de caj
mera's aan de voor- en achterzijde de verj
keerssituatie aan de zijkanten.
Gele lijnen in de beeldschermweergave markej ren het voorste en achterste uiteinde van de
auto.
Het beeld van de camera is in sommige bereij
ken verschillend groot vervormd en is daarom
niet geschikt voor het inschatten van afstanj
den.
Weergave
op
het
Control
Display Bij draaiende motor de toets indrukken.
Afhankelijk van de rijrichting wordt het beeld van de betreffende camera weergegeven:'y"voor": beeld van de voorste camera.'y"achter": beeld van de achterste camera.
Bij dienovereenkomstige uitrusting kan de
waarschuwing kruisend verkeer, zie paj gina 234, met behulp van radarsensoren voor
naderende voertuigen waarschuwen.
Met
navigatiesysteem:
activeringspunten
Principe
Posities waarop het Panorama View automaj
tisch moet worden ingeschakeld kunnen worj
den opgeslagen als activeringspunten, op
voorwaarde dat een GPS-signaal wordt ontj vangen.
Algemeen
Er kunnen tot tien activeringspunten worden opgeslagen.
Activeringspunten kunnen bij het vooruitrijden worden gebruikt voor de voorste camera.
Seite 222BedieningRijhulpsystemen222
Online Edition for Part no. 01402978621 - II/17

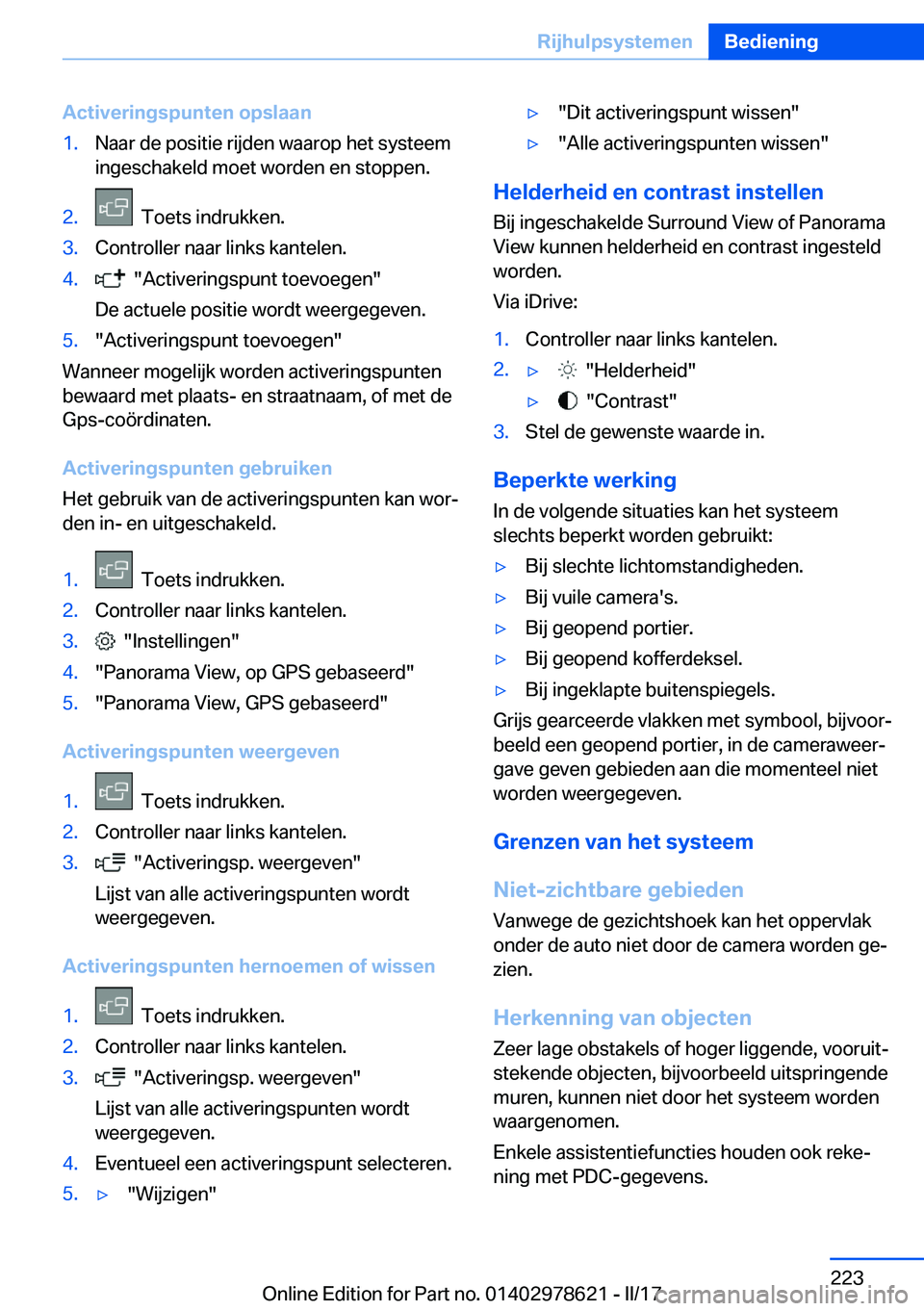

Activeringspunten
opslaan1.Naar de positie rijden waarop het systeem
ingeschakeld moet worden en stoppen.2. Toets indrukken.3.Controller naar links kantelen.4. "Activeringspunt toevoegen"
De actuele positie wordt weergegeven.5."Activeringspunt toevoegen"
Wanneer mogelijk worden activeringspunten bewaard met plaats- en straatnaam, of met de
Gps-coördinaten.
Activeringspunten
gebruiken Het gebruik van de activeringspunten kan worj
den in- en uitgeschakeld.
1. Toets indrukken.2.Controller naar links kantelen.3. "Instellingen"4."Panorama View, op GPS gebaseerd"5."Panorama View, GPS gebaseerd"
Activeringspunten
weergeven
1. Toets indrukken.2.Controller naar links kantelen.3. "Activeringsp. weergeven"
Lijst van alle activeringspunten wordt
weergegeven.
Activeringspunten
hernoemen
of
wissen
1. Toets indrukken.2.Controller naar links kantelen.3. "Activeringsp. weergeven"
Lijst van alle activeringspunten wordt
weergegeven.4.Eventueel een activeringspunt selecteren.5.'y"Wijzigen"'y"Dit activeringspunt wissen"'y"Alle activeringspunten wissen"
Helderheid
en
contrast
instellen
Bij ingeschakelde Surround View of Panorama View kunnen helderheid en contrast ingesteld
worden.
Via iDrive:
1.Controller naar links kantelen.2.'y "Helderheid"'y "Contrast"3.Stel de gewenste waarde in.
Beperkte
werking In de volgende situaties kan het systeem
slechts beperkt worden gebruikt:
'yBij slechte lichtomstandigheden.'yBij vuile camera's.'yBij geopend portier.'yBij geopend kofferdeksel.'yBij ingeklapte buitenspiegels.
Grijs gearceerde vlakken met symbool, bijvoorj beeld een geopend portier, in de cameraweerj
gave geven gebieden aan die momenteel niet worden weergegeven.
Grenzen
van
het
systeem
Niet-zichtbare
gebieden
Vanwege de gezichtshoek kan het oppervlak onder de auto niet door de camera worden gej
zien.
Herkenning
van
objecten
Zeer lage obstakels of hoger liggende, vooruitj
stekende objecten, bijvoorbeeld uitspringende muren, kunnen niet door het systeem worden
waargenomen.
Enkele assistentiefuncties houden ook rekej ning met PDC-gegevens.
Seite 223RijhulpsystemenBediening223
Online Edition for Part no. 01402978621 - II/17

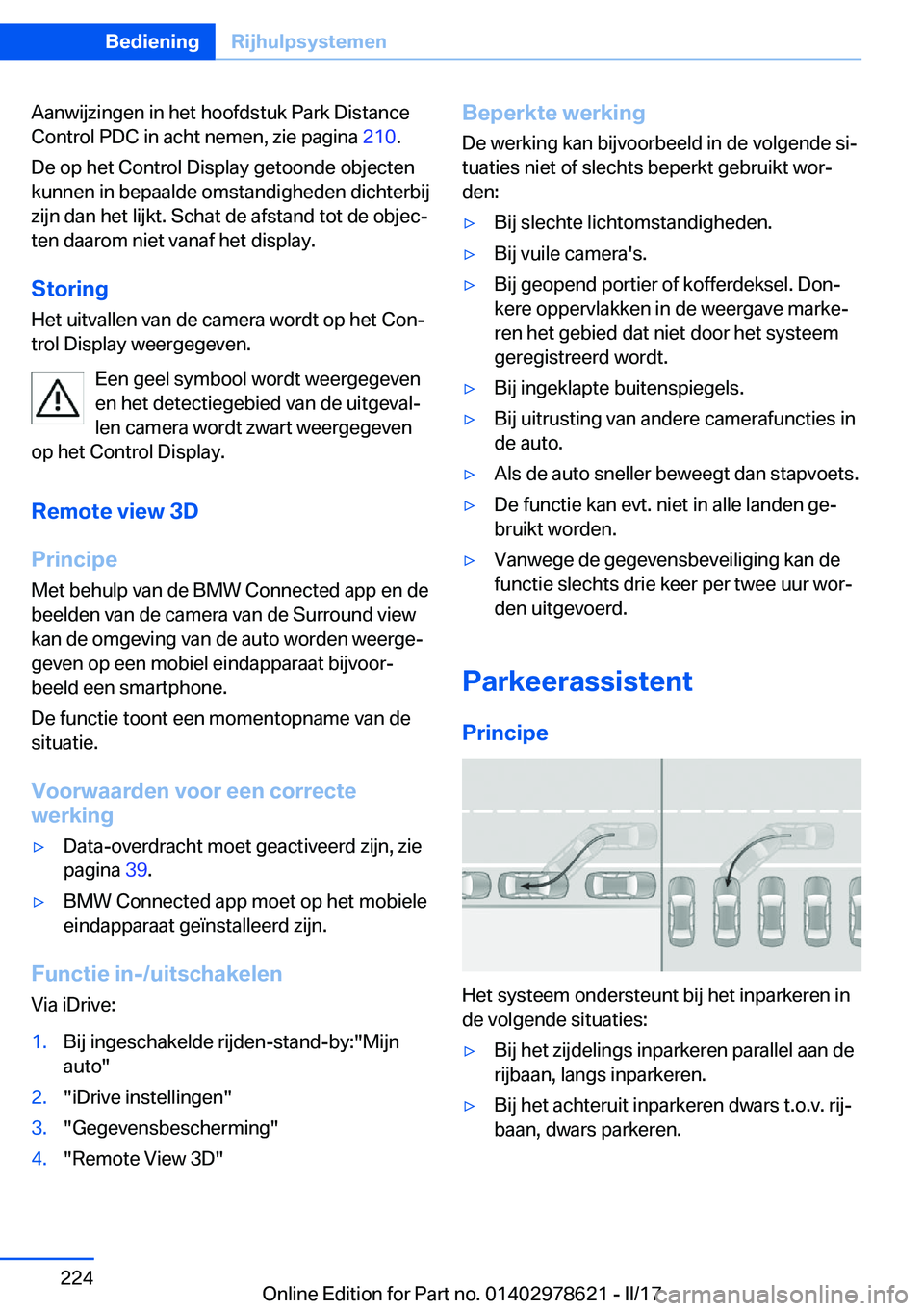

Aanwijzingen in het hoofdstuk Park Distance
Control PDC in acht nemen, zie pagina 210.
De op het Control Display getoonde objecten kunnen in bepaalde omstandigheden dichterbijzijn dan het lijkt. Schat de afstand tot de objecj
ten daarom niet vanaf het display.
Storing Het uitvallen van de camera wordt op het Conj
trol Display weergegeven.
Een geel symbool wordt weergegevenen het detectiegebied van de uitgevalj
len camera wordt zwart weergegeven
op het Control Display.
Remote
view
3D
Principe Met behulp van de BMW Connected app en de
beelden van de camera van de Surround view kan de omgeving van de auto worden weergejgeven op een mobiel eindapparaat bijvoorjbeeld een smartphone.
De functie toont een momentopname van de
situatie.
Voorwaarden
voor
een
correcte
werking'yData-overdracht moet geactiveerd zijn, zie pagina 39.'yBMW Connected app moet op het mobiele
eindapparaat geïnstalleerd zijn.
Functie
in-/uitschakelen
Via iDrive:
1.Bij ingeschakelde rijden-stand-by:"Mijn
auto"2."iDrive instellingen"3."Gegevensbescherming"4."Remote View 3D"Beperkte
werking
De werking kan bijvoorbeeld in de volgende sij
tuaties niet of slechts beperkt gebruikt worj
den:'yBij slechte lichtomstandigheden.'yBij vuile camera's.'yBij geopend portier of kofferdeksel. Donj kere oppervlakken in de weergave markej
ren het gebied dat niet door het systeem
geregistreerd wordt.'yBij ingeklapte buitenspiegels.'yBij uitrusting van andere camerafuncties in
de auto.'yAls de auto sneller beweegt dan stapvoets.'yDe functie kan evt. niet in alle landen gej
bruikt worden.'yVanwege de gegevensbeveiliging kan de
functie slechts drie keer per twee uur worj den uitgevoerd.
Parkeerassistent
Principe
Het systeem ondersteunt bij het inparkeren in de volgende situaties:
'yBij het zijdelings inparkeren parallel aan de
rijbaan, langs inparkeren.'yBij het achteruit inparkeren dwars t.o.v. rijj baan, dwars parkeren.Seite 224BedieningRijhulpsystemen224
Online Edition for Part no. 01402978621 - II/17
