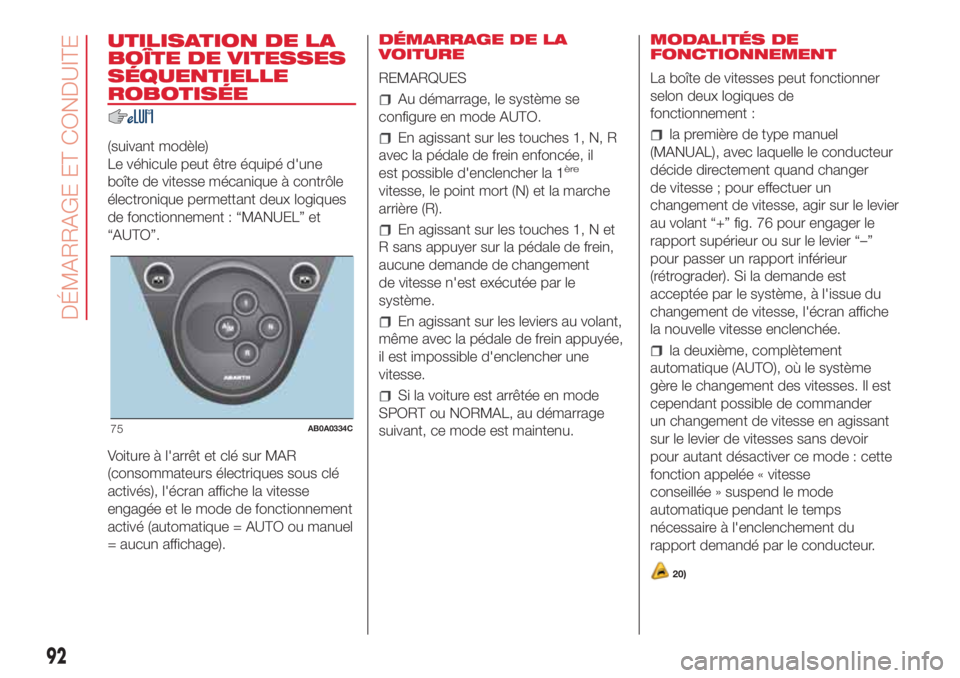

UTILISATION DE LA
BOÎTE DE VITESSES
SÉQUENTIELLE
ROBOTISÉE
(suivant modèle)
Le véhicule peut être équipé d'une
boîte de vitesse mécanique à contrôle
électronique permettant deux logiques
de fonctionnement : “MANUEL” et
“AUTO”.
Voiture à l'arrêt et clé sur MAR
(consommateurs électriques sous clé
activés), l'écran affiche la vitesse
engagée et le mode de fonctionnement
activé (automatique = AUTO ou manuel
= aucun affichage).DÉMARRAGE DE LA
VOITURE
REMARQUES
Au démarrage, le système se
configure en mode AUTO.
En agissant sur les touches 1, N, R
avec la pédale de frein enfoncée, il
est possible d'enclencher la 1
ère
vitesse, le point mort (N) et la marche
arrière (R).
En agissant sur les touches 1, N et
R sans appuyer sur la pédale de frein,
aucune demande de changement
de vitesse n'est exécutée par le
système.
En agissant sur les leviers au volant,
même avec la pédale de frein appuyée,
il est impossible d'enclencher une
vitesse.
Si la voiture est arrêtée en mode
SPORT ou NORMAL, au démarrage
suivant, ce mode est maintenu.MODALITÉS DE
FONCTIONNEMENT
La boîte de vitesses peut fonctionner
selon deux logiques de
fonctionnement :
la première de type manuel
(MANUAL), avec laquelle le conducteur
décide directement quand changer
de vitesse ; pour effectuer un
changement de vitesse, agir sur le levier
au volant “+” fig. 76 pour engager le
rapport supérieur ou sur le levier “–”
pour passer un rapport inférieur
(rétrograder). Si la demande est
acceptée par le système, à l'issue du
changement de vitesse, l'écran affiche
la nouvelle vitesse enclenchée.
la deuxième, complètement
automatique (AUTO), où le système
gère le changement des vitesses. Il est
cependant possible de commander
un changement de vitesse en agissant
sur le levier de vitesses sans devoir
pour autant désactiver ce mode : cette
fonction appelée « vitesse
conseillée » suspend le mode
automatique pendant le temps
nécessaire à l'enclenchement du
rapport demandé par le conducteur.
20)
75AB0A0334C
92
DÉMARRAGE ET CONDUITE

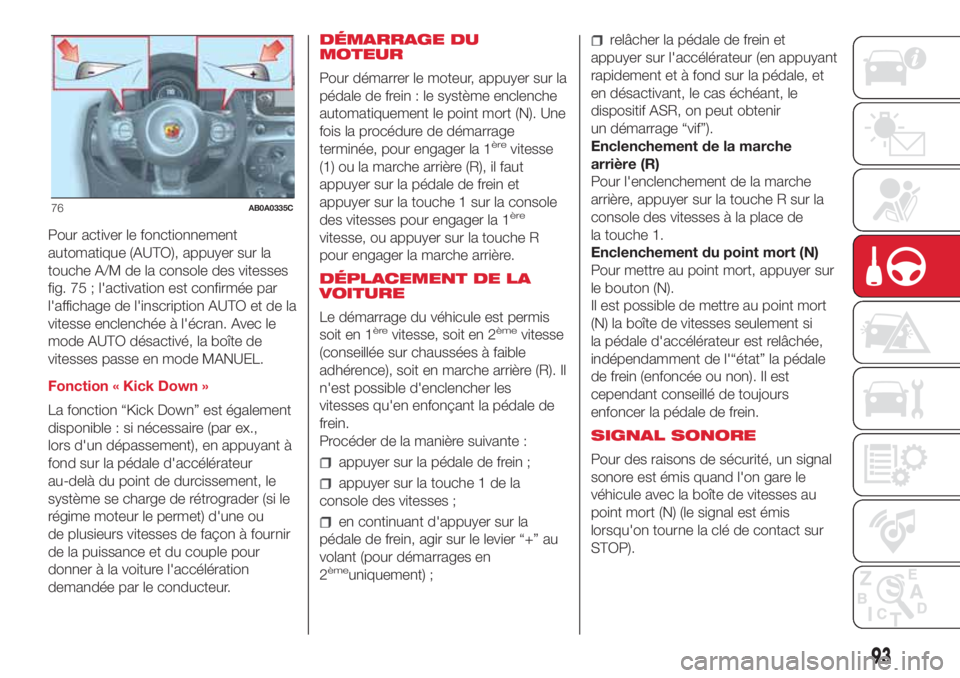

Pour activer le fonctionnement
automatique (AUTO), appuyer sur la
touche A/M de la console des vitesses
fig. 75 ; l'activation est confirmée par
l'affichage de l'inscription AUTO et de la
vitesse enclenchée à l'écran. Avec le
mode AUTO désactivé, la boîte de
vitesses passe en mode MANUEL.
Fonction « Kick Down »
La fonction “Kick Down” est également
disponible : si nécessaire (par ex.,
lors d'un dépassement), en appuyant à
fond sur la pédale d'accélérateur
au-delà du point de durcissement, le
système se charge de rétrograder (si le
régime moteur le permet) d'une ou
de plusieurs vitesses de façon à fournir
de la puissance et du couple pour
donner à la voiture l'accélération
demandée par le conducteur.DÉMARRAGE DU
MOTEUR
Pour démarrer le moteur, appuyer sur la
pédale de frein : le système enclenche
automatiquement le point mort (N). Une
fois la procédure de démarrage
terminée, pour engager la 1
èrevitesse
(1) ou la marche arrière (R), il faut
appuyer sur la pédale de frein et
appuyer sur la touche 1 sur la console
des vitesses pour engager la 1
ère
vitesse, ou appuyer sur la touche R
pour engager la marche arrière.
DÉPLACEMENT DE LA
VOITURE
Le démarrage du véhicule est permis
soit en 1
èrevitesse, soit en 2èmevitesse
(conseillée sur chaussées à faible
adhérence), soit en marche arrière (R). Il
n'est possible d'enclencher les
vitesses qu'en enfonçant la pédale de
frein.
Procéder de la manière suivante :
appuyer sur la pédale de frein ;
appuyer sur la touche 1 de la
console des vitesses ;
en continuant d'appuyer sur la
pédale de frein, agir sur le levier “+” au
volant (pour démarrages en
2
èmeuniquement) ;
relâcher la pédale de frein et
appuyer sur l'accélérateur (en appuyant
rapidement et à fond sur la pédale, et
en désactivant, le cas échéant, le
dispositif ASR, on peut obtenir
un démarrage “vif”).
Enclenchement de la marche
arrière (R)
Pour l'enclenchement de la marche
arrière, appuyer sur la touche R sur la
console des vitesses à la place de
la touche 1.
Enclenchement du point mort (N)
Pour mettre au point mort, appuyer sur
le bouton (N).
Il est possible de mettre au point mort
(N) la boîte de vitesses seulement si
la pédale d'accélérateur est relâchée,
indépendamment de l'“état” la pédale
de frein (enfoncée ou non). Il est
cependant conseillé de toujours
enfoncer la pédale de frein.
SIGNAL SONORE
Pour des raisons de sécurité, un signal
sonore est émis quand l'on gare le
véhicule avec la boîte de vitesses au
point mort (N) (le signal est émis
lorsqu'on tourne la clé de contact sur
STOP).
76AB0A0335C
93

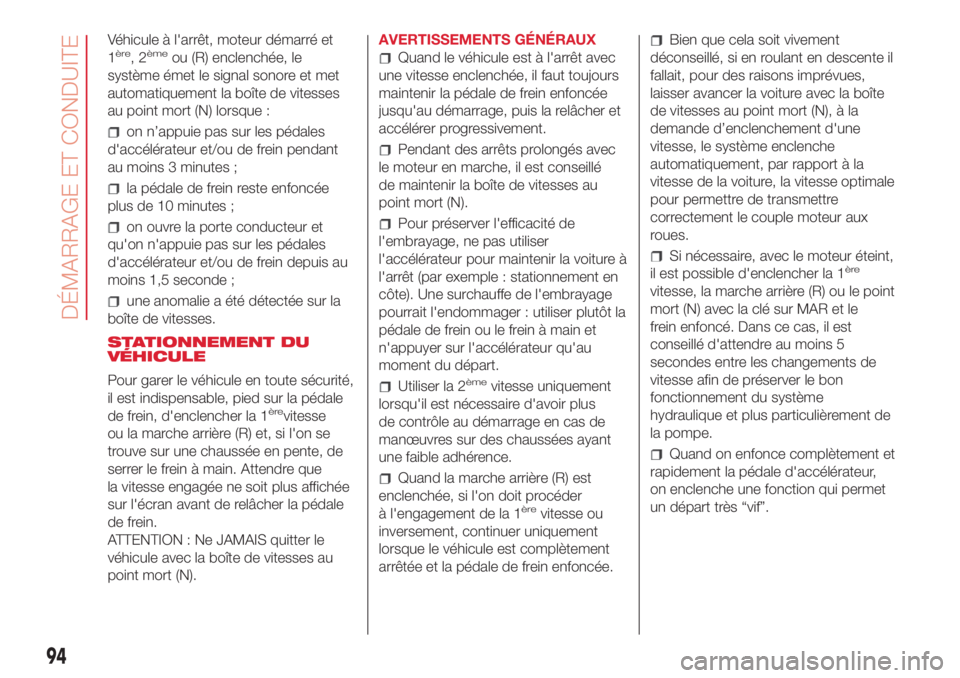

Véhicule à l'arrêt, moteur démarré et
1ère,2èmeou (R) enclenchée, le
système émet le signal sonore et met
automatiquement la boîte de vitesses
au point mort (N) lorsque :
on n’appuie pas sur les pédales
d'accélérateur et/ou de frein pendant
au moins 3 minutes ;
la pédale de frein reste enfoncée
plus de 10 minutes ;
on ouvre la porte conducteur et
qu'on n'appuie pas sur les pédales
d'accélérateur et/ou de frein depuis au
moins 1,5 seconde ;
une anomalie a été détectée sur la
boîte de vitesses.
STATIONNEMENT DU
VÉHICULE
Pour garer le véhicule en toute sécurité,
il est indispensable, pied sur la pédale
de frein, d'enclencher la 1
èrevitesse
ou la marche arrière (R) et, si l'on se
trouve sur une chaussée en pente, de
serrer le frein à main. Attendre que
la vitesse engagée ne soit plus affichée
sur l'écran avant de relâcher la pédale
de frein.
ATTENTION : Ne JAMAIS quitter le
véhicule avec la boîte de vitesses au
point mort (N).AVERTISSEMENTS GÉNÉRAUX
Quand le véhicule est à l'arrêt avec
une vitesse enclenchée, il faut toujours
maintenir la pédale de frein enfoncée
jusqu'au démarrage, puis la relâcher et
accélérer progressivement.
Pendant des arrêts prolongés avec
le moteur en marche, il est conseillé
de maintenir la boîte de vitesses au
point mort (N).
Pour préserver l'efficacité de
l'embrayage, ne pas utiliser
l'accélérateur pour maintenir la voiture à
l'arrêt (par exemple : stationnement en
côte). Une surchauffe de l'embrayage
pourrait l'endommager : utiliser plutôt la
pédale de frein ou le frein à main et
n'appuyer sur l'accélérateur qu'au
moment du départ.
Utiliser la 2èmevitesse uniquement
lorsqu'il est nécessaire d'avoir plus
de contrôle au démarrage en cas de
manœuvres sur des chaussées ayant
une faible adhérence.
Quand la marche arrière (R) est
enclenchée, si l'on doit procéder
à l'engagement de la 1
èrevitesse ou
inversement, continuer uniquement
lorsque le véhicule est complètement
arrêtée et la pédale de frein enfoncée.
Bien que cela soit vivement
déconseillé, si en roulant en descente il
fallait, pour des raisons imprévues,
laisser avancer la voiture avec la boîte
de vitesses au point mort (N), à la
demande d’enclenchement d'une
vitesse, le système enclenche
automatiquement, par rapport à la
vitesse de la voiture, la vitesse optimale
pour permettre de transmettre
correctement le couple moteur aux
roues.
Si nécessaire, avec le moteur éteint,
il est possible d'enclencher la 1ère
vitesse, la marche arrière (R) ou le point
mort (N) avec la clé sur MAR et le
frein enfoncé. Dans ce cas, il est
conseillé d'attendre au moins 5
secondes entre les changements de
vitesse afin de préserver le bon
fonctionnement du système
hydraulique et plus particulièrement de
la pompe.
Quand on enfonce complètement et
rapidement la pédale d'accélérateur,
on enclenche une fonction qui permet
un départ très “vif”.
94
DÉMARRAGE ET CONDUITE

FEUX DE DÉTRESSE
Ils s'allument en appuyant sur le bouton
1 fig. 81, quelle que soit la position de
la clé de contact.
Quand le dispositif est activé, les
témoins
ets'allument sur le
combiné de bord.
Pour éteindre les feux, appuyer de
nouveau sur le bouton 1.
ATTENTION L’utilisation des feux de
détresse est réglementée par le code
de la route du pays où l'on circule :
se conformer aux normes en vigueur.
Freinage d'urgence
En cas de freinage d'urgence, les feux
de détresse s'allument
automatiquement conjointement avec
les témoins
etsur le combiné
de bord.Les feux s'éteignent automatiquement
dès qu'il ne s'agit plus d'un freinage
d'urgence.
REMPLACEMENT
D'UNE AMPOULE
INDICATIONS
GÉNÉRALES
Avant de remplacer une ampoule,
vérifier que les contacts ne sont pas
oxydés ;
les ampoules grillées doivent être
remplacées par d'autres du même type
et ayant la même puissance ;
après avoir remplacé une ampoule
des phares, vérifier toujours leur
orientation pour des raisons de
sécurité ;
lorsqu’une ampoule ne fonctionne
pas, avant de la remplacer, vérifier que
le fusible correspondant est intact :
pour l’emplacement des fusibles se
référer au paragraphe « Remplacement
des fusibles » de ce chapitre.
115) 116)
23) 24)
81AB0A0350C
100
SITUATIONS D'URGENCE

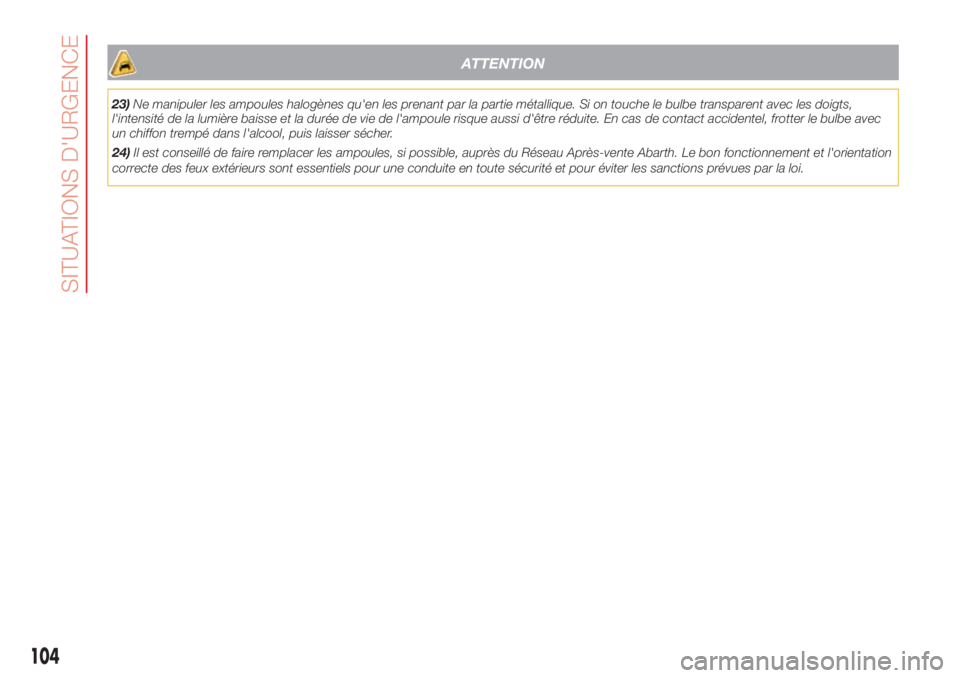

ATTENTION
23)Ne manipuler les ampoules halogènes qu'en les prenant par la partie métallique. Si on touche le bulbe transparent avec les doigts,
l'intensité de la lumière baisse et la durée de vie de l'ampoule risque aussi d'être réduite. En cas de contact accidentel, frotter le bulbe avec
un chiffon trempé dans l'alcool, puis laisser sécher.
24)Il est conseillé de faire remplacer les ampoules, si possible, auprès du Réseau Après-vente Abarth. Le bon fonctionnement et l'orientation
correcte des feux extérieurs sont essentiels pour une conduite en toute sécurité et pour éviter les sanctions prévues par la loi.
104
SITUATIONS D'URGENCE

FEUX ANTIBROUILLARD
(suivant modèle)
Pour remplacer ces ampoules,
contacter le Réseau Après-vente
Abarth.
GROUPES OPTIQUES
ARRIÈRE
Pour remplacer une ampoule, procéder
comme suit :
ouvrir le capot du coffre à bagages ;
dévisser les deux vis de fixation 1
fig. 88 et sortir l'optique de phare
axialement sans la tourner ;
sortir la douille de son logement en
la libérant des ailettes de blocage 2 ;
extraire les ampoules en appuyant
légèrement dessus tout en les tournant
dans le sens inverse des aiguilles d'une
montre.La disposition des ampoules est la
suivante fig. 89 :
1 : feux de position / de stop ;
2 : clignotants.
FEU DE RECUL/FEU
ARRIÈRE DE
BROUILLARD
Pour remplacer les ampoules,
s'adresser au Réseau Après-vente
Abarth.
TROISIÈME FEU DE STOP
Pour remplacer une ampoule, procéder
comme suit :
déposer les deux caches et dévisser
les deux vis de fixation 1 fig. 90;
extraire le groupe ;
débrancher le connecteur électrique
2 fig. 91;
appuyer sur le dispositif de fixation 3
fig. 91 et ouvrir la douille ;
extraire l'ampoule (montée par
pression) et la remplacer ;
refermer la douille et s'assurer que le
dispositif de retenue soit bien bloqué ;
visser les deux vis de fixation et
remonter les capuchons de protection.
21
1
22
22
2
88AB0A0313C
1
2
89AB0A0314C
11
90AB0A0097C
91AB0A0098C
107

DISPOSITIF PROTÉGÉFUSIBLE AMPÈRES
Alimentation (+ clé) de la centrale de la B.V. séquentielle robotisée F16 7.5
Lunette arrière chauffanteF20 30
AntibrouillardsF30 15
Centrale de B.V. séquentielle robotisée F84 10
Prise de courant avant (avec ou sans allume-cigare) F85 20
ATTENTION
118)Si le fusible devait encore griller, s'adresser au Réseau Après-vente Abarth.
119)Ne jamais remplacer un fusible grillé par des fils métalliques ou tout autre matériel de récupération.
120)Ne jamais remplacer un fusible par un autre ayant un ampérage supérieur ; RISQUE D'INCENDIE.
121)Si un fusible général de protection se déclenche (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) s'adresser au Réseau Après-vente Abarth.
122)Avant de remplacer un fusible, s'assurer d'avoir extrait la clé de contact et d'avoir coupé/débranché tous les consommateurs.
123)Si un fusible général de protection des systèmes de sécurité (système airbag, système de freinage), des systèmes motopropulseur
(système moteur, système boîte de vitesses) ou du système de conduite se déclenche, s'adresser au Réseau Après-vente Abarth.
ATTENTION
25)S'il faut effectuer un lavage du compartiment moteur, veiller à ne pas diriger le jet d'eau directement sur la centrale de compartiment
moteur.
113

KIT « Fix&Go »
124) 125)
26)
DESCRIPTION
Le kit de réparation rapide des pneus
Fix&Go fig. 98 est logé dans le coffre à
bagages, à l'intérieur d'une boîte et
comprend :
une cartouche 1 contenant le liquide
de colmatage, munie de tuyau de
remplissage du liquide de colmatage 4
et pastille adhésive 3 portant
l’inscription « max. 80 km/h », à coller
de manière à ce que le conducteur
puisse la voir (par exemple, sur la
planche de bord) après la réparation du
pneu ;
un compresseur 2 ;
notice pour l'utilisation correcte et
immédiate du kit ;
une paire de gants se trouvant dans
le compartiment du tube de la
cartouche 4.PROCÉDURE DE
RÉPARATION
Procéder de la manière suivante :
arrêter la voiture dans un endroit qui
ne constitue pas un danger pour la
circulation et qui permet de procéder à
l'opération en toute sécurité. Si
possible, placer le véhicule sur un sol
plat et compact ;
couper le moteur, allumer les feux de
détresse et actionner le frein de
stationnement ;
enfiler le gilet réfléchissant avant de
descendre du véhicule (dans tous les
cas, se conformer aux lois en vigueur
dans le pays concerné) ;
Insérer la cartouche 1 contenant le
liquide de colmatage dans la partie
prévue sur le compresseur 2 en
appuyant fermement vers le bas fig. 98.
Retirer l'autocollant de vitesse 3 et le
coller dans une position bien visible fig.
99 ;
porter des gants ;
retirer le bouchon de la valve du
pneu crevé et visser le tube transparent
du liquide de colmatage 4 fig. 98 sur
la valve. En présence de la cartouche
de 250 ml, le logement du tube
transparent est doté d'une bague
amovible pour faciliter l'extraction.
S'assurer que le bouton ON-OFF 5 (fig.
100) est en position éteint (bouton
non enfoncé) ;
insérer le connecteur électrique 6 fig.
101 dans la prise 12V du véhicule et
démarrer le moteur ;
98AB0A0419C
99AB0A0423C
114
SITUATIONS D'URGENCE
