ELEKTRISCHE
RUITEN
BEDIENINGSELEMENTEN
45) 46)
Het contact moet zijn ingeschakeld om
de elektrische ruiten te laten werken.
Als de elektrische ruit niet opent/sluit,
wacht dan een moment en bedien de
knop opnieuw.
Schakelaars passagierszijde
De ruit aan passagierszijde kan ook
worden bediend met de hoofdknop op
het portier van de bestuurder fig. 26:1
(bestuurdersraam) /2(passagiersraam).
Elektrische ruiten openen / sluiten
1- Sluiten fig. 27: til de knop licht op.
2- Openen: duw licht op de knop.Elektrische ruiten automatisch
openen
Om het venster volledig automatisch te
openen, duwt u de knop volledig naar
beneden. Om de ruit halverwege te
stoppen trekt of duwt u de knop in
tegenovergestelde richting en laat u
deze vervolgens los. De elektrische ruit
kan volledig worden gesloten als het
portier is geopend.
Initialisatieprocedure elektrisch
ruitsysteem
Als de accu is losgekoppeld tijdens
onderhoud aan het voertuig, of om
andere redenen (zoals een knop die
blijft werken nadat de ruit
geopend/gesloten is), dan opent de ruit
niet volledig automatisch.
Het resetten van de automatische
functie kan worden uitgevoerd via dehoofdknoppen of via de knop op het
portier van de passagier.
De resetprocedure voor de
automatische functie van de elektrische
ruiten kan worden uitgevoerd op beide
portierknoppen. De automatische
functie van de elektrische ruiten wordt
alleen hervat voor de elektrische ruit die
is gereset:
sluit de portieren en de cabrioletkap;
schakel het contact in (AAN);
zorg ervoor dat de vergrendelknop
voor de elektrische ruiten op het
bestuurdersportier niet is ingedrukt;
druk op de knop en open de ruit
volledig;
trek de knop omhoog om de ruit
volledig te sluiten en houdt de knop
ongeveer 2 seconden vast nadat de ruit
volledig is gesloten;
herhaal stappen 4-5 voor de
elektrische ruit aan passagierszijde
terwijl u in de passagiersstoel zit;
controleer of de elektrische ruiten
goed werken via de portierknoppen.
Nadat het systeem opnieuw is
geïnitialiseerd, kan de ruit aan
passagierszijde volledig automatisch
worden geopend via de hoofdknoppen.
Als de automatische werking van de
elektrische ruiten niet normaal werkt als
de portieren of de cabrioletkap zijn
2604070103-LN6-006AB
2704070103-L12-001AB
37

geopend/gesloten, reset u deze via
bovengenoemde procedures.
VERGRENDELKNOP
ELEKTRISCHE RUIT
Deze functie voorkomt dat de
elektrische ruit aan passagierszijde
wordt bediend. Houd deze knop op de
vergrendelstand als u kinderen in het
voertuig vervoert.
1 - Vergrendelde stand (knop
ingedrukt)fig. 28: alleen de elektrische
ruit aan bestuurderskant kan worden
bediend.
2 - Ontgrendelde stand (knop niet
ingedrukt): beide elektrische ruiten van
elk portier kunnen worden bediend.
BELANGRIJK Als de vergrendelknop
van de elektrische ruit in de
vergrendelde stand staat, schakelt het
lampje van de elektrische ruit aan
passagierszijde uit.
BELANGRIJK
45)Controleer of de ruimte vrij is alvorens
een raam te sluiten: het sluiten van een
elektrische ruit is gevaarlijk. Handen, hoofd
en zelfs de nek kunnen vast komen te zitten
tussen de ruit en leiden tot ernstig letsel en
zelfs overlijden. Deze waarschuwing geldt
met name voor kinderen.
46)Laat kinderen nooit spelen met de
knoppen van de elektrische ruiten: de
knoppen van elektrische ruiten bevatten
geen vergrendeling zodat kinderen deze
per ongeluk kunnen bedienen, hetgeen kan
resulteren in ernstig letsel aan handen, het
hoofd of de nek van kinderen mochten
deze vast komen te zitten.
INTERNE
APPARATUUR
STOPCONTACT
Het stopcontact bevindt zich helemaal
aan de achterzijde van de beenruimte
aan de passagierszijde fig. 29.
Gebruik alleen oorspronkelijke
FCA-accessoires of gelijksoortige
accessoires die niet meer dan 120 W
(DC 12V, 10 A) verbruiken.
Het contact moet op de stand ACC of
AAN staan.
Om schade of elektrische uitval van het
stopcontact te voorkomen, moet u het
volgende in acht houden:
gebruik geen accessoires die meer
dan 120 W (DC 12V / 10A) verbruiken;
gebruik geen accessoires die niet
van FCA afkomstig zijn of die2804070104-LE2-001AB
2906040400-L12-002AB
38
KENNISMAKING MET HET VOERTUIG
gelijksoortig zij';

VOORZORGSMAAT
REGELEN M.B.T. DE
CABRIOLETKAP
56) 57) 58) 59) 60)
12) 13) 15) 15) 16) 17) 18) 19) 20) 21)
Verwijder bladeren of andere
materiaal op en rond de cabrioletkap.
Als bladeren of ander materiaal het
afvoerfilter blokkeert, kan er water in het
voertuig komen. Reinig het afvoerfilter
ten minste eenmaal per jaar.
Controleer, alvorens de cabrioletkap
te openen, of de ontwasemschakelaar
van de achteruit is uitgeschakeld.
Anders kan warmte die vrij komt van de
ontwasemer schade toebrengen aan de
cabrioletkap en het interne materiaal.
Stop, voordat u de cabrioletkap
opent of sluit, op een veilige plek naast
de rijbaan en parkeer op een vlakke
ondergrond.
Controleer of er niets op de
cabrioletkap of in de buurt van de
achteruit ligt als u de cabrioletkap opent
of sluit.
Zelfs kleine voorwerpen kunnen
schade berokkenen.
Controleer bij het openen van de
cabrioletkap of er in het voertuig geen
voorwerpen zijn die door de wind
kunnen worden weg geblazen.
Bevestig alle losse voorwerpen
alvorens met geopende cabrioletkap te
gaan rijden.
Ter voorkoming van diefstal of
vandalisme en om ervoor te zorgen dat
de binnenzijde van het voertuig droog
blijft, wordt aanbevolen de cabrioletkap
goed te sluiten en beide portieren af te
sluiten als u het voertuig verlaat.
Rijd niet door een automatische
wasstraat; dit kan schade toebrengen
aan de cabrioletkap.
Open of sluit de cabrioletkap niet als
de temperatuur onder 5 °C is; dit
brengt schade toe aan het materiaal
van de cabrioletkap.
De cabrioletkap is vervaardigd van
hoogkwalitatief materiaal. Als dit niet
goed wordt onderhouden, kan het
materiaal hard worden, vlekken krijgen
of een ongelijkmatige glans opleveren.
Open de cabrioletkap niet als deze
nat is. Als de cabrioletkap opgevouwen
opdroogt, verslechtert deze en treedt
schimmel op.
Bij het openen van een natte
cabrioletkap kan tevens water in het
voertuig terechtkomen.
Open of sluit de cabrioletkap niet bij
sterke wind, daar dit de kap kan
beschadigen of een ongeluk kan
veroorzaken.
De elektrische ruiten gaan naar
beneden als de cabrioletkap wordt
geopend/gesloten. Dit is een functie ter
verbetering van de werking en duidt niet
op een probleem. Indien de accu van
het voertuig is losgekoppeld voor
onderhoud of om andere redenen, dan
gaan de elektrische ruiten niet
automatisch omlaag. Als de elektrische
ruiten niet omlaag gaan, moet het
open/sluitmechanisme van de ruiten
worden gereset.
Het windscherm vermindert de
hoeveelheid wind die van achter in het
voertuig terechtkomt als u met
geopende kap rijdt.
46
KENNISMAKING MET HET VOERTUIG

KILOMETERTELLER /
DAGTELLER
U kunt de weergavemodus wijzigen van
kilometerteller in Dagteller A” en in
“Dagteller B”,en terug naar
kilometerteller door schakelaar 1
fig. 51 in te drukken terwijl een van de
modi wordt weergegeven. De gekozen
modus wordt weergegeven.
Als het contact is ingeschakeld op ACC
of UIT, kunnen de kilometerteller of
tripmeters niet worden weergegeven.
Als de schakelaar echter wordt
ingedrukt kan er echter per ongeluk
worden geschakeld tussen de
tripmeters of worden deze gereset
gedurende een periode van tien
minuten in de volgende gevallen:
nadat het contact op AAN is gezet;
nadat het portier aan
bestuurderskant is geopend.Trip meter
De dagteller kan de totale afstand van
twee afgelegde afstanden registreren.
Een wordt geregistreerd onder "Trip A"
en de andere onder "Trip B".
“Trip A” kan bijvoorbeeld de afstand
vanaf het vertrekpunt registreren en
“Trip B” de afstand vanaf de laatste
tankbeurt.
Gebruik deze meter om reisafstanden
bij te houden en brandstofverbruik te
berekenen.
Als de gegevens van zuinig
brandstofverbruik worden gereset via
de controle voor zuinig
brandstofverbruik, of als Trip A wordt
gerest met de dagteller als de functie
die synchroniseert met de controle van
zuinig brandstofverbruik terwijl de
dagteller is ingeschakeld, dan resetten
de gegeven van zuinig energieverbruik
en Trip A gelijktijdig.
OPMERKING Alleen de dagtellers
registreren tienden van kilometers
(miles).
Dagteller resetten
De dagteller wordt gewist als de
stroomtoevoer wordt onderbroken
(doorgebrande zekering of
losgekoppelde accu) of als het voertuig
meer dan 9999,9 km (mile) heeft
gereden.
VERLICHTING
INSTRUMENTENPANEEL
Aanpassing lichtintensiteit
De lichtintensiteit van het
instrumentenunit en de
dashboardverlichting kan worden
aangepast door knop 1 te draaien
de lichtintensiteit vermindertdoor
de knop naar links te draaien. Er is een
pieptoon hoorbaar als de knop naar de
maximale dimstand is gedraaid;
de lichtintensiteit verhoogtdoor
de knop naar rechts te draaien.
Verlichtingsdimmer annuleren
Draai de knop naar rechts totdat u een
pieptoon hoort terwijl het
instrumentenpaneel wordt gedimd met
het contact AAN. Als de zichtbaarheid
van het instrumentenpaneel wordt
verminderd vanwege verblinding door
omgevingslicht, annuleert u de
verlichtingsdimmer.
51

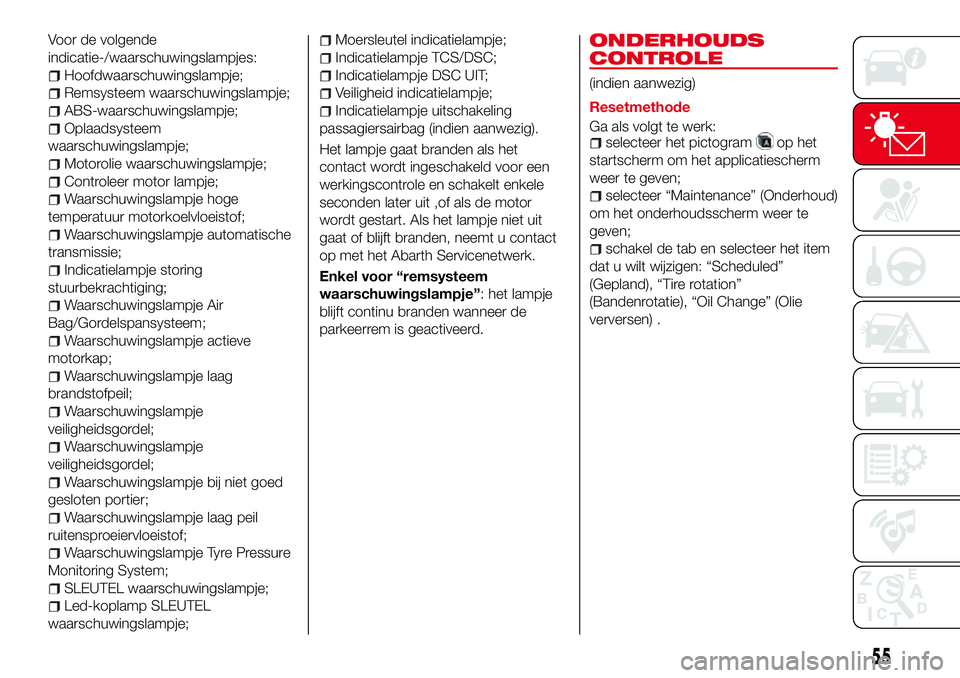

Voor de volgende
indicatie-/waarschuwingslampjes:
Hoofdwaarschuwingslampje;
Remsysteem waarschuwingslampje;
ABS-waarschuwingslampje;
Oplaadsysteem
waarschuwingslampje;
Motorolie waarschuwingslampje;
Controleer motor lampje;
Waarschuwingslampje hoge
temperatuur motorkoelvloeistof;
Waarschuwingslampje automatische
transmissie;
Indicatielampje storing
stuurbekrachtiging;
Waarschuwingslampje Air
Bag/Gordelspansysteem;
Waarschuwingslampje actieve
motorkap;
Waarschuwingslampje laag
brandstofpeil;
Waarschuwingslampje
veiligheidsgordel;
Waarschuwingslampje
veiligheidsgordel;
Waarschuwingslampje bij niet goed
gesloten portier;
Waarschuwingslampje laag peil
ruitensproeiervloeistof;
Waarschuwingslampje Tyre Pressure
Monitoring System;
SLEUTEL waarschuwingslampje;
Led-koplamp SLEUTEL
waarschuwingslampje;
Moersleutel indicatielampje;
Indicatielampje TCS/DSC;
Indicatielampje DSC UIT;
Veiligheid indicatielampje;
Indicatielampje uitschakeling
passagiersairbag (indien aanwezig).
Het lampje gaat branden als het
contact wordt ingeschakeld voor een
werkingscontrole en schakelt enkele
seconden later uit ,of als de motor
wordt gestart. Als het lampje niet uit
gaat of blijft branden, neemt u contact
op met het Abarth Servicenetwerk.
Enkel voor “remsysteem
waarschuwingslampje”: het lampje
blijft continu branden wanneer de
parkeerrem is geactiveerd.
55
ONDERHOUDS
CONTROLE
(indien aanwezig)
Resetmethode
Ga als volgt te werk:
selecteer het pictogramop het
startscherm om het applicatiescherm
weer te geven;
selecteer “Maintenance” (Onderhoud)
om het onderhoudsscherm weer te
geven;
schakel de tab en selecteer het item
dat u wilt wijzigen: “Scheduled”
(Gepland), “Tire rotation”
(Bandenrotatie), “Oil Change” (Olie
verversen) .

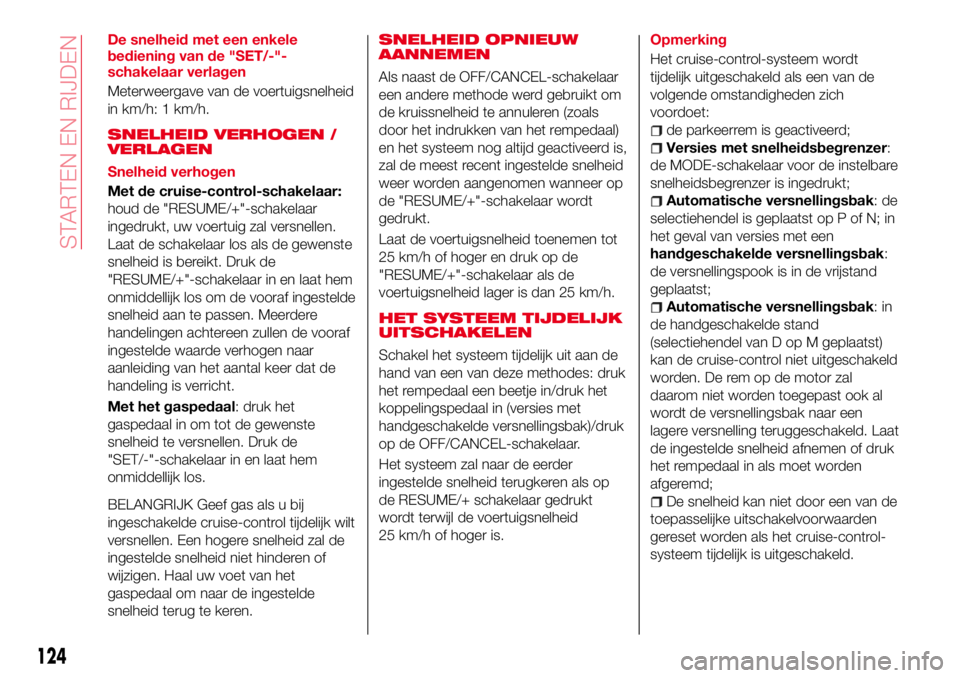

De snelheid met een enkele
bediening van de "SET/-"-
schakelaar verlagen
Meterweergave van de voertuigsnelheid
in km/h: 1 km/h.
SNELHEID VERHOGEN /
VERLAGEN
Snelheid verhogen
Met de cruise-control-schakelaar:
houd de "RESUME/+"-schakelaar
ingedrukt, uw voertuig zal versnellen.
Laat de schakelaar los als de gewenste
snelheid is bereikt. Druk de
"RESUME/+"-schakelaar in en laat hem
onmiddellijk los om de vooraf ingestelde
snelheid aan te passen. Meerdere
handelingen achtereen zullen de vooraf
ingestelde waarde verhogen naar
aanleiding van het aantal keer dat de
handeling is verricht.
Met het gaspedaal: druk het
gaspedaal in om tot de gewenste
snelheid te versnellen. Druk de
"SET/-"-schakelaar in en laat hem
onmiddellijk los.
BELANGRIJK Geef gas als u bij
ingeschakelde cruise-control tijdelijk wilt
versnellen. Een hogere snelheid zal de
ingestelde snelheid niet hinderen of
wijzigen. Haal uw voet van het
gaspedaal om naar de ingestelde
snelheid terug te keren.SNELHEID OPNIEUW
AANNEMEN
Als naast de OFF/CANCEL-schakelaar
een andere methode werd gebruikt om
de kruissnelheid te annuleren (zoals
door het indrukken van het rempedaal)
en het systeem nog altijd geactiveerd is,
zal de meest recent ingestelde snelheid
weer worden aangenomen wanneer op
de "RESUME/+"-schakelaar wordt
gedrukt.
Laat de voertuigsnelheid toenemen tot
25 km/h of hoger en druk op de
"RESUME/+"-schakelaar als de
voertuigsnelheid lager is dan 25 km/h.
HET SYSTEEM TIJDELIJK
UITSCHAKELEN
Schakel het systeem tijdelijk uit aan de
hand van een van deze methodes: druk
het rempedaal een beetje in/druk het
koppelingspedaal in (versies met
handgeschakelde versnellingsbak)/druk
op de OFF/CANCEL-schakelaar.
Het systeem zal naar de eerder
ingestelde snelheid terugkeren als op
de RESUME/+ schakelaar gedrukt
wordt terwijl de voertuigsnelheid
25 km/h of hoger is.Opmerking
Het cruise-control-systeem wordt
tijdelijk uitgeschakeld als een van de
volgende omstandigheden zich
voordoet:
de parkeerrem is geactiveerd;
Versies met snelheidsbegrenzer:
de MODE-schakelaar voor de instelbare
snelheidsbegrenzer is ingedrukt;
Automatische versnellingsbak:de
selectiehendel is geplaatst op P of N; in
het geval van versies met een
handgeschakelde versnellingsbak:
de versnellingspook is in de vrijstand
geplaatst;
Automatische versnellingsbak:in
de handgeschakelde stand
(selectiehendel van D op M geplaatst)
kan de cruise-control niet uitgeschakeld
worden. De rem op de motor zal
daarom niet worden toegepast ook al
wordt de versnellingsbak naar een
lagere versnelling teruggeschakeld. Laat
de ingestelde snelheid afnemen of druk
het rempedaal in als moet worden
afgeremd;
De snelheid kan niet door een van de
toepasselijke uitschakelvoorwaarden
gereset worden als het cruise-control-
systeem tijdelijk is uitgeschakeld.
124
STARTEN EN RIJDEN

shenken aan de directe omgeving van
het voertuig:
selecteer het pictogram
fig. 105 op het scherm om de tabs
weer te geven;
selecteer de gewenste tab;
pas de helderheid, contrast, tint en
kleur aan met de slider. Druk op de
resetknop wanneer een reset nodig is;
selecteer het pictogram op het
scherm om de tab te sluiten.
BELANGRIJK Pas de beeldkwaliteit van
de achteruitkijkmonitor altijd bij
stilstaand voertuig aan. Pas de
beeldkwaliteit van de
achteruitkijkmonitor niet aan terwijl het
voertuig rijdt. Het aanpassen van de
beeldkwaliteit (helderheid, contrast,
kleur en kleurtoon) van de
achteruitkijkmonitor terwijl het voertuig
rijdt is gevaarlijk aangezien debestuurder afgeleid kan worden en een
ernstig ongeval kan veroorzaken.
BELANGRIJK
159)De verantwoordelijkheid voor het
parkeren en andere mogelijk gevaarlijke
manoeuvres ligt echter altijd bij de
bestuurder. Controleer tijdens deze
manoeuvres altijd of er geen mensen
(vooral kinderen) of dieren in het
betreffende gebied aanwezig zijn. De
camera dient als hulp voor de bestuurder,
die echter nooit zijn aandacht mag laten
verslappen tijdens potentieel gevaarlijke
manoeuvres, ook al worden ze met lage
snelheden verricht. Houd altijd een lage
snelheid aan, zodat meteen geremd kan
worden in geval van obstakels.
160)Stel de beeldkwaliteit van de
achteruitkijkmonitor altijd bij stilstaand
voertuig af: stel de beeldkwaliteit van de
achteruitkijkmonitor niet af terwijl u met het
voertuig rijdt. Het afstellen van de
beeldkwaliteit van de achteruitkijkmonitor,
zoals de helderheid, het contrast, de kleur
en de tint, terwijl u met het voertuig rijdt is
gevaarlijk aangezien daardoor uw aandacht
kan verslappen en een ongeval kan
ontstaan.
BELANGRIJK
29)Voor een correcte werking is het van
extreem belang dat de camera altijd
schoon en vrij van modder, vuil, sneeuw of
ijs wordt gehouden. Zorg ervoor dat de
camera tijdens het reinigen niet gekrast of
beschadigd wordt. Vermijd het gebruik van
droge, ruwe of harde doeken. De camera
moet met schoon water worden gewassen,
waaraan eventueel autoshampoo is
toegevoegd. In wasstraten met
stoomreinigers of hogedrukreinigers
moeten de camera snel gewassen worden
door de spuitmond op minstens 10 cm van
de sensoren te houden. Breng geen
stickers op de camera aan.
10507080914-111-111
135

INSTELLINGEN
OPMERKING: Afhankelijk van de
kwaliteit en specificatie, kan het
schermdisplay afwijken.
Selecteer de icoon
op het
startscherm om het scherm
"Instellingen" weer te geven. Gebruik
het tabblad en selecteer de instelling
van het onderdeel dat u wilt wijzigen.
U kunt de instellingen in het
configuratiescherm als volgt
aanpassen:
"Display": raadpleeg de paragraaf
"Volume/Display/Geluidsknoppen" in de
bijlage Radio 7;
"Sound": raadpleeg de paragraaf
"Volume/Display/Geluidsknoppen" in de
bijlage Radio 7;
"Klok": "Tijd aanpassen", "GPS
Sync", "Tijdformat", "Tijd zone
geselecteerd", "Zomertijd";
“Voertuig”: Regensensor
ruitenwisser/Deurvergrendeling/Andere;
“Apparat.”: selecteerBluetooth®
of "Network Management";
“Systeem”: "Tooltips", "Taal",
"Temperatuur", "Afstand",
"Muziekdatabase updaten",
"Fabrieksreset", "Systeem informatie
(overeenkomsten en rechten)",
"Systeem informatie (Versie-informatie)"
AUX / USB / iPod
Door een in de handel verkrijgbare
draagbaar audioapparaat op de
AUX-aansluiting aan te sluiten kan de
audio via de luidsprekers van het
voertuig worden weergegeven.
Daarvoor is een in de handel
verkrijgbare stereo minikabel zonder
impedantie (3,5 Ø) nodig.
Bovendien kan het audiosysteem van
het voertuig audio weergeven door een
iPod of USB-apparaat op de
USB-poort fig. 165 (1= USB-poorten/
2= hulpaansluiting) aan te sluiten.
Aansluiten op de USB-poort /
AUX-aansluiting
Een apparaat aansluiten: verwijder
het klepje als de AUX-aansluiting of de
USB-poort door een klepje wordt
afgesloten. Sluit de connector van het
apparaat aan op de USB-poort.Aansluiten met een
verbindingskabel: verwijder het klepje
als de AUX-aansluiting of de USB-poort
door een klepje wordt afgesloten. Sluit
de stekker van het apparaat/de
verbindingskabel aan op de
AUX-aansluiting/USB-poort
De AUX-modus gebruiken
Selecteer de icoon
op het
startscherm om het scherm
"Entertainment" weer te geven. Schakel
over naar de AUX-modus doorAUXte
selecteren.
Gegevens die afgespeeld kunnen
worden: MP3/WMA/AAC/OGG-
bestand.
OPMERKING De AUX-modus wordt
niet ingeschakeld als geen apparaat op
de AUX-aansluiting is aangesloten.
OPMERKING Regel het geluidsvolume
op het draagbare audio-apparaat, met
de bedieningsschakelaar of met de
audioregelschakelaar. Het geluid kan
ook worden geregeld met behulp van
de volume-instelling van het
audio-apparaat.
OPMERKING Het is mogelijk dat u
geluid hoort wanneer de stekker uit de
AUX-aansluiting wordt gehaald terwijl
de AUX-modus is ingeschakeld.
OPMERKING Dit systeem ondersteunt
geen USB 3.0-apparaat. Afhankelijk van
16506020700-122-001
213
