2018 Abarth 124 Spider alarm

Controlelampje Betekenis
WAARSCHUWINGSLAMPJE SLEUTEL (continu aan)
Als er een storing in het keyless invoersysteem optreedt, blijft dit lampje branden.
BELANGRIJK Als het waarschuwingslampje voor de sleutel gaat branden of als het
indicatielampje van de startknop gaat knipperen (oranje), dan start de motor mogelijk niet. Als de
motor niet start, probeer dan te starten via de noodwerking en neem zo snel mogelijk contact op
met het Abarth Servicenetwerk.
Raadpleeg "Noodwerking voor het starten van uw voertuig" in de paragraaf "De motor starten".
WAARSCHUWINGSLAMPJE SLEUTEL (knipperen)
Geavanceerde sleutelstoring
Voor de juiste handeling uit en controleer of het waarschuwingslampje uitschakelt.
De batterij van de geavanceerde sleutel is leeg: vervang de batterij.
De geavanceerde sleutel bevindt zich niet in het werkingsbereik/bevindt zich op
een locatie in het voertuig waar de sleutel moeilijk te detecteren is: breng de
geavanceerde sleutel in het werkingsgebied.
Een sleutel van een andere fabrikant die lijkt op de geavanceerde sleutel bevindt
zich in het werkingsgebied: verwijder de gelijksoortige sleutel van een andere fabrikant uit
het werkingsgebied.
Zonder dat het contact is uitgeschakeld, is de sleutel uit het voertuig verwijderd
waarna alle portieren zijn gesloten: breng de geavanceerde sleutel terug in de auto.
BEVEILIGINGSALARM VOERTUIG
Het waarschuwingslampje gaat branden om een storing van het beveiligingsalarm aan te geven.
Neem zo snel mogelijk contact op met het Abarth Servicenetwerk.
59

Groene waarschuwingslampjes
Waarschuwingslampje Betekenis
RICHTINGAANWIJZER LINKS
Het lampje gaat branden wanneer de richtingaanwijzerhendel omlaag wordt gezet of, samen
met de rechter richtingaanwijzer, wanneer de knop voor de alarmknipperlichten wordt ingedrukt.
RICHTINGAANWIJZER RECHTS
Het lampje gaat branden wanneer de richtingaanwijzerhendel omhoog wordt verplaatst of,
samen met de linker richtingaanwijzer, wanneer de knop voor de alarmknipperlichten wordt
ingedrukt.
STADSLICHT EN DIMLICHT
Het lampje gaat branden wanneer het stadslicht of het dimlicht wordt ingeschakeld.
MISTLICHT
Het lampje gaat branden wanneer de mistlampen voor worden ingeschakeld.
CRUISE CONTROL (INDICATIELAMPJE INSTELLING)
Het waarschuwingslampje gaat branden als er een cruise-snelheid is ingesteld.
INDICATIELAMPJE INSTELLING INSTELBARE SPEED LIMITER
Het waarschuwingslampje licht groen op als een snelheid is ingesteld (zie de paragraaf "Speed
Limiter" in het hoofdstuk "Starten en rijden").
65

BERICHT OP DISPLAY
Als er een bericht op het middelste
display wordt weergegeven, treft u de
benodigde maatregelen (op een kalme
manier) in overeenstemming met het
weergegeven bericht.
Als de volgende berichten op het
middelste display worden
weergegeven, kan er sprake zijn van
een storing in een van de systemen van
het voertuig:
Hoge temperatuur
motorkoelvloeistof: wordt
weergegeven als de motorkoelvloeistof
zeer hoog is geworden.
Storing oplaadsysteem: wordt
weergegeven als het laadsysteem een
storing heeft.
Temperatuurwaarschuwing: het
volgende bericht wordt weergegeven
als de temperatuur rond het middelste
display erg hoog is. Het wordt
aanbevolen de temperatuur in de auto
of de temperatuur rond het middelste
display te verlagen door rechtstreeks
zonlicht te vermijden.
Breng het voertuig tot stilstand op een
veilige plek en neem contact op met het
Abarth Servicenetwerk.
WAARSCHUWINGSTOON
IS GEACTIVEERD
In de volgende gevallen wordt een
waarschuwingstoon geactiveerd:
lampen aan-herinnering;
Airbag/gordelspansysteem;
Actieve motorklep (indien aanwezig);
Contact niet uitgeschakeld (STOP);
Sleutel uit voertuig verwijderd;
Verzoekschakelaar inoperatief
(versies met geavanceerde keyless
functie);
Sleutel in bagageruimte
achtergelaten (versies met
geavanceerde keyless functie);
Sleutel in voertuig achtergelaten
(versies met geavanceerde keyless
functie);
Snelheidsalarm (indien aanwezig);
Waarschuwingstoon
bandenspanning (indien aanwezig);
Buitentemperatuur (indien aanwezig);
Elektronisch stuurslot;
Snelheidsbeperker (indien aanwezig);
Waarschuwing bij 120 km/u (indien
aanwezig).
BELANGRIJK
61)Manipuleer nooit de airbag/
gordelspansystemen en neem altijd
contact op met het Abarth Servicenetwerk
voor onderhoud en reparaties. Het zelf
onderhouden of manipuleren van de
systemen is gevaarlijk. Een airbag/
gordelspanner kan per ongeluk worden
geactiveerd of kapot gaan en resulteren in
ernstig letsel of overlijden.
62)Bestuur het voertuig niet als het
waarschuwingslampje van de actieve
motorkap brandt of knippert. Het is
gevaarlijk het voertuig te gebruiken terwijl
het waarschuwingslampje van de actieve
motorkap brandt of knippert, aangezien het
actieve motorkapmechanisme dan mogelijk
niet goed functioneert in het geval het
voertuig een voetganger zou raken.
68
KENNISMAKING MET HET INSTRUMENTENPANEEL

IN GEVAL VAN NOOD
Een lekke band of een doorgebrand
lampje?
Soms kan een probleem uw reis in
gevaar brengen.
De pagina's over noodsituaties kunnen
u helpen om op zelfstandige en kalme
wijze kritieke situaties op te lossen.
Wij adviseren u om in een noodsituatie
het gratis telefoonnummer te bellen dat
in het garantieboekje is vermeld.
U kunt ook het gratis landelijke of
internationale universele
telefoonnummer bellen om het
dichtstbijzijnde Servicepunt te vinden.ALARMKNIPPERLICHTEN......138
EEN LAMP VERVANGEN.......139
ZEKERINGEN VERVANGEN.....148
BANDENREPARATIEKIT........155
STARTEN MET HULPACCU.....161
SLEPEN VAN HET VOERTUIG. . . .163
SLEPEN BIJ PECH...........165
137

ALARMKNIPPER
LICHTEN
BEDIENING
Druk op de knop fig. 106 om het licht
in/uit te schakelen.
Druk de knop van de
alarmknipperlichten in en alle
richtingaanwijzers zullen gaan
knipperen. Het alarmknipperlichten
indicatielampje
enzullen
tegelijkertijd op het instrumentencluster
gaan knipperen.
NOODSTOP
SIGNALERINGSSYSTEEM
Het systeem schakelt uit als het
vaststelt dat het rempedaal wordt
losgelaten of, op basis van de lagere
voertuigsnelheid, dat er niet langer
sprake van noodremmen is.
Als het systeem bepaalt dat een
dergelijke situatie zich voordoet, zullen
alle richtingaanwijzers snel gaan
knipperen om de bestuurder van het
voertuig achter u te waarschuwen dat
uw voertuig plotseling moet remmen.
Dit systeem is ontworpen om vast te
stellen wanneer u het rempedaal met
een grotere kracht dan normaal indrukt,
zoals wanneer noodremmen vereist is.
De snel knipperende richtingaanwijzers
zullen het normale knipperpatroon
hervatten als u het voertuig tot stilstand
brengt terwijl de richtingaanwijzers snel
knipperen.Het noodstop signaleringssignaal werkt
niet bij een voertuigsnelheid lager dan
circa 60 km/h.
Als het rempedaal bij rijden op een
gladde weg ingedrukt wordt, kan het
noodstop signaleringssysteem worden
ingeschakeld, waardoor alle
richtingaanwijzers gaan knipperen.
10605031100-L12-001AB
138
IN GEVAL VAN NOOD

BESCHRIJVINGSTROOMSTERKTE
ZEKERINGBESCHERMD COMPONENT
F03 HORN2 7,5 A Claxon
F06 — — —
F07 INTERIEUR 15 A Interieurverlichting
F09 AUDIO2 15 A Audiosysteem
F10 METER1 10 A Instrumentencluster
F11 SRS1 7,5 A Air bag
F12 — — —
F13 RADIO 7,5 A Audiosysteem
F17 AUDIO1 25 A Audiosysteem
F18 A/C MAG 7,5 A Klimaatregeling
F20 AT 15 A Versnellingsbakcontrolesysteem (indien aanwezig)
F21 D SLOT 25 A Voeding portiersloten
F22 H/L R 20 A Koplamp (R)
F24 ACHTER 20 A Achterlichten/Kentekenverlichting/Positielichten
F25 DRL 15 A Dagrijverlichting
F26 BINNEN 25 A Interieurverlichting
F27 MIST 15 A Mistlampen
F28 K/SPROEI 20 A Koplampsproeier (indien aanwezig)
F29 STOP 10 A Remlichten/Mistachterlicht (indien aanwezig)
F30 CLAXON 15 A Claxon
F31 H/L L 20 A Koplamp (L)
F33 ALARM 15 A Lampen alarmknipperlichten/richtingaanwijzers
151

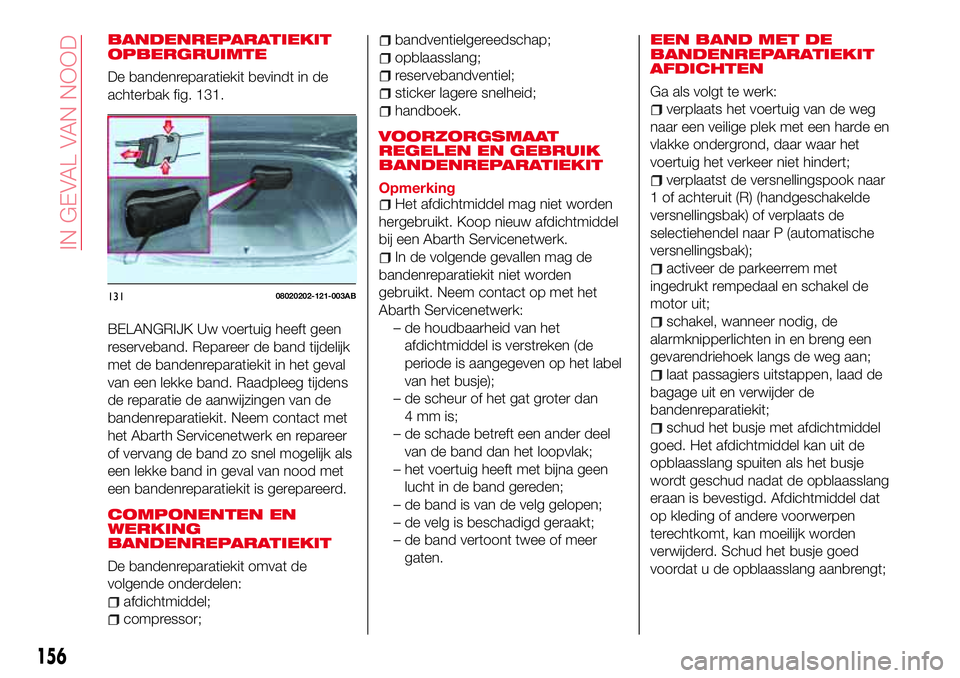

BANDENREPARATIEKIT
OPBERGRUIMTE
De bandenreparatiekit bevindt in de
achterbak fig. 131.
BELANGRIJK Uw voertuig heeft geen
reserveband. Repareer de band tijdelijk
met de bandenreparatiekit in het geval
van een lekke band. Raadpleeg tijdens
de reparatie de aanwijzingen van de
bandenreparatiekit. Neem contact met
het Abarth Servicenetwerk en repareer
of vervang de band zo snel mogelijk als
een lekke band in geval van nood met
een bandenreparatiekit is gerepareerd.
COMPONENTEN EN
WERKING
BANDENREPARATIEKIT
De bandenreparatiekit omvat de
volgende onderdelen:
afdichtmiddel;
compressor;
bandventielgereedschap;
opblaasslang;
reservebandventiel;
sticker lagere snelheid;
handboek.
VOORZORGSMAAT
REGELEN EN GEBRUIK
BANDENREPARATIEKIT
OpmerkingHet afdichtmiddel mag niet worden
hergebruikt. Koop nieuw afdichtmiddel
bij een Abarth Servicenetwerk.
In de volgende gevallen mag de
bandenreparatiekit niet worden
gebruikt. Neem contact op met het
Abarth Servicenetwerk:
– de houdbaarheid van het
afdichtmiddel is verstreken (de
periode is aangegeven op het label
van het busje);
– de scheur of het gat groter dan
4mmis;
– de schade betreft een ander deel
van de band dan het loopvlak;
– het voertuig heeft met bijna geen
lucht in de band gereden;
– de band is van de velg gelopen;
– de velg is beschadigd geraakt;
– de band vertoont twee of meer
gaten.
EEN BAND MET DE
BANDENREPARATIEKIT
AFDICHTEN
Ga als volgt te werk:
verplaats het voertuig van de weg
naar een veilige plek met een harde en
vlakke ondergrond, daar waar het
voertuig het verkeer niet hindert;
verplaatst de versnellingspook naar
1 of achteruit (R) (handgeschakelde
versnellingsbak) of verplaats de
selectiehendel naar P (automatische
versnellingsbak);
activeer de parkeerrem met
ingedrukt rempedaal en schakel de
motor uit;
schakel, wanneer nodig, de
alarmknipperlichten in en breng een
gevarendriehoek langs de weg aan;
laat passagiers uitstappen, laad de
bagage uit en verwijder de
bandenreparatiekit;
schud het busje met afdichtmiddel
goed. Het afdichtmiddel kan uit de
opblaasslang spuiten als het busje
wordt geschud nadat de opblaasslang
eraan is bevestigd. Afdichtmiddel dat
op kleding of andere voorwerpen
terechtkomt, kan moeilijk worden
verwijderd. Schud het busje goed
voordat u de opblaasslang aanbrengt;
13108020202-121-003AB
156
IN GEVAL VAN NOOD

een service- of onderhoudsprocedure
de werkzaamheden uitvoeren door het
Abarth Servicenetwerk.
De verwijdering van afgewerkte olie en
afvalvloeistoffen is onderworpen aan
strenge wettelijke milieuvoorschriften.
Zorg daarom voor een correcte
verwijdering van uw afval, met
inachtneming van het milieu.
We bevelen u aan het verversen van
oliën en vloeistoffen voor uw voertuig te
laten uitvoeren door het Abarth
Servicenetwerk.
PERIODIEKE
CONTROLES
Elke1.000 kmof vóór een lange reis
controleren en eventueel bijvullen:
niveau motorkoelvloeistof;
remvloeistofpeil;
ruitensproeiervloeistofpeil;
conditie en spanning banden;
werking verlichting (koplampen,
richtingaanwijzers, alarmknipperlichten,
etc.);
werking van ruitensproeier/
wissersysteem en positie/slijtage van
ruitenwisserbladen van voorruit.
Elke 3.000 kmcontroleren en
eventueel bijvullen: motoroliepeil.
GEBRUIK VAN HET
VOERTUIG ONDER
ZWARE
OMSTANDIGHEDEN
Als het voertuig onder een van de
volgende omstandigheden wordt
gebruikt:
het rijden op stoffige wegen;
talrijke korte ritten (minder dan
7-8 km) en bij buitentemperaturen
onder het vriespunt;
de motor vaak stationair draait of
lange afstanden worden gereden bij
lage snelheden of als de auto lang niet
wordt gebruikt;
de volgende controles dienen vaker te
worden uitgevoerd dan aangegeven in
het Geprogrammeerd
onderhoudsschema:
remblokken van schijfremmen voor
op conditie en slijtage controleren;
sloten van motorkap en achterklep
op aanwezigheid van vuil controleren,
mechanismen reinigen en smeren;
visueel de toestand controleren van:
motor, versnellingsbak, transmissie,
slangen en leidingen (uitlaat/brandstof-
en remsysteem) en rubber elementen
(hoezen/slangen /bussen enz.);
laadtoestand accu en niveau
accuvloeistof (elektrolyt) controleren;
conditie van aandrijfriemen van
hulporganen visueel controleren;
motorolie en oliefilter controleren en
zo nodig vervangen;
pollenfilter controleren en zo nodig
vervangen;
luchtfilter controleren en zo nodig
vervangen.
168
ONDERHOUD EN ZORG
