2018.75 OPEL GRANDLAND X Uporabniški priročnik

Nega vozila215
5. Z zunanje strani previdnopovlecite sestav luči iz ležišča in
ga odstranite. Pazite, da vodilo
kabelskega snopa ostane na
svojem mestu.
6. Držalo žarnice odvijte v levo in ga
odstranite iz sestava luči.7. Žarnico iztaknite iz nosilca in vstavite novo.
Zavorna luč ( 1)
Smernik ( 2)
8. Vstavite držalo z žarnico v sestav luči. Pritrdite sestav luči v ležišče
in privijte matico za pritrditev luči
z notranje strani. Namestite
pokrov.

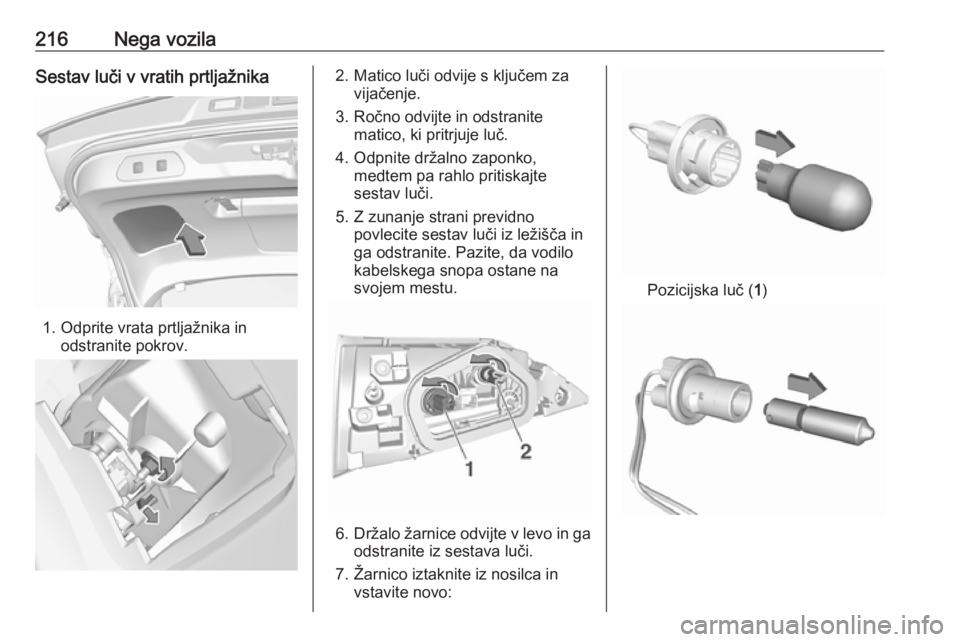

216Nega vozilaSestav luči v vratih prtljažnika
1. Odprite vrata prtljažnika inodstranite pokrov.
2. Matico luči odvije s ključem zavijačenje.
3. Ročno odvijte in odstranite matico, ki pritrjuje luč.
4. Odpnite držalno zaponko, medtem pa rahlo pritiskajte
sestav luči.
5. Z zunanje strani previdno povlecite sestav luči iz ležišča in
ga odstranite. Pazite, da vodilo
kabelskega snopa ostane na
svojem mestu.
6. Držalo žarnice odvijte v levo in ga
odstranite iz sestava luči.
7. Žarnico iztaknite iz nosilca in vstavite novo:
Pozicijska luč ( 1)

Nega vozila217Zadnja meglenka (2)
8. Vstavite držalo z žarnico v sestav luči. Pritrdite sestav luči v ležišče
in privijte matico za pritrditev luči
z notranje strani. Namestite
pokrov.
Tretja zavorna luč
Tretja zavorna luč vsebuje diodo
LED, kije ni mogoče zamenjati.
V primeru okvare, morate vozilo
peljati na servis.
Preverjanje žarnicVključite kontakt in preverite
delovanje luči.Stranski smerniki
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice v desno in ga odstranite iz ohišja.
3. Žarnico iztaknite iz nosilca in vstavite novo.

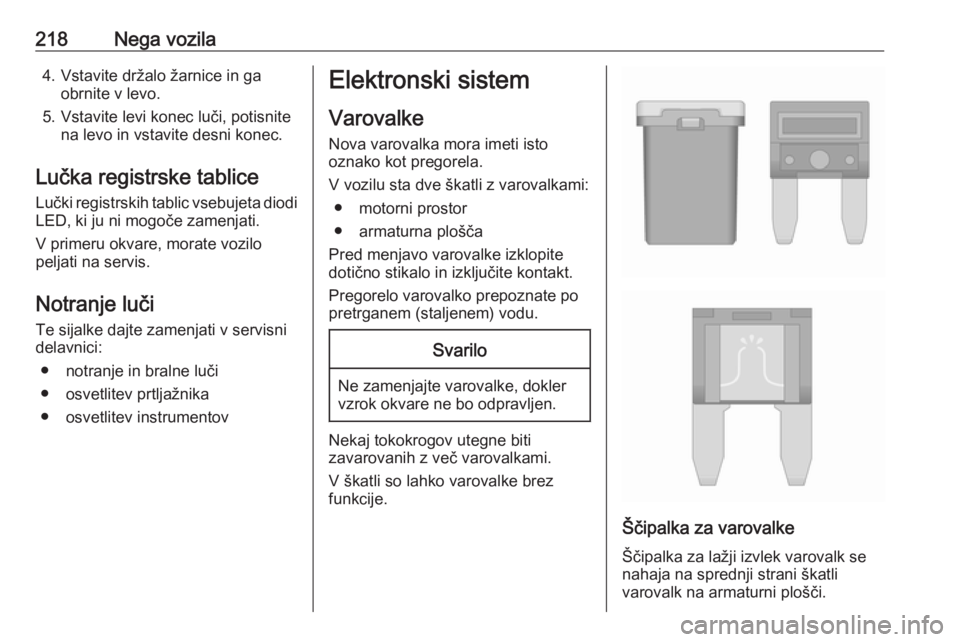

218Nega vozila4. Vstavite držalo žarnice in gaobrnite v levo.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
Lučki registrskih tablic vsebujeta diodi LED, ki ju ni mogoče zamenjati.
V primeru okvare, morate vozilo
peljati na servis.
Notranje luči Te sijalke dajte zamenjati v servisni
delavnici:
● notranje in bralne luči
● osvetlitev prtljažnika
● osvetlitev instrumentovElektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ● motorni prostor
● armaturna plošča
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.Svarilo
Ne zamenjajte varovalke, dokler
vzrok okvare ne bo odpravljen.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja na sprednji strani škatli
varovalk na armaturni plošči.

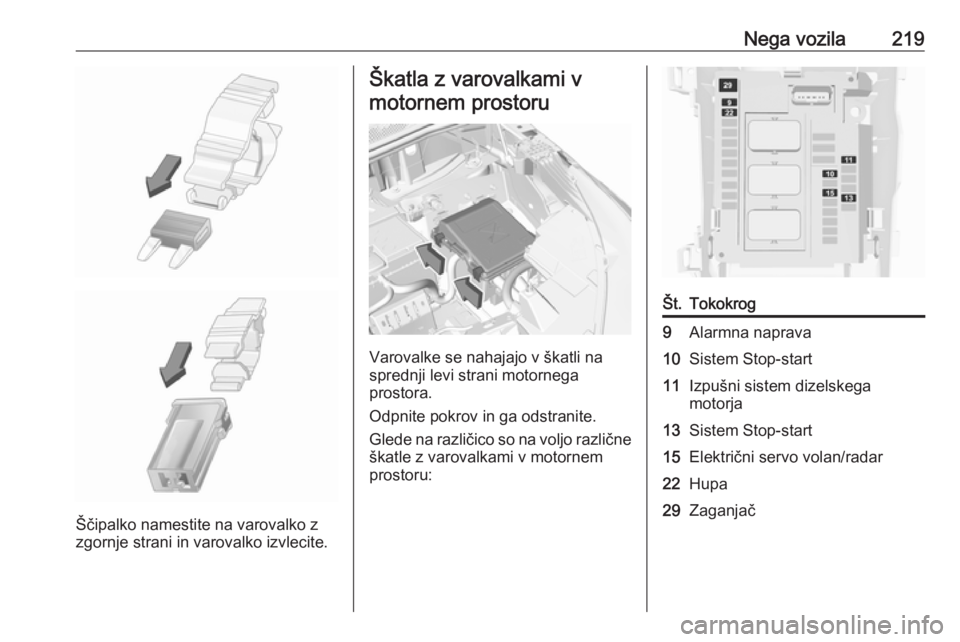

Nega vozila219
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.
Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Odpnite pokrov in ga odstranite.
Glede na različico so na voljo različne škatle z varovalkami v motornemprostoru:
Št.Tokokrog9Alarmna naprava10Sistem Stop-start11Izpušni sistem dizelskega
motorja13Sistem Stop-start15Električni servo volan/radar22Hupa29Zaganjač

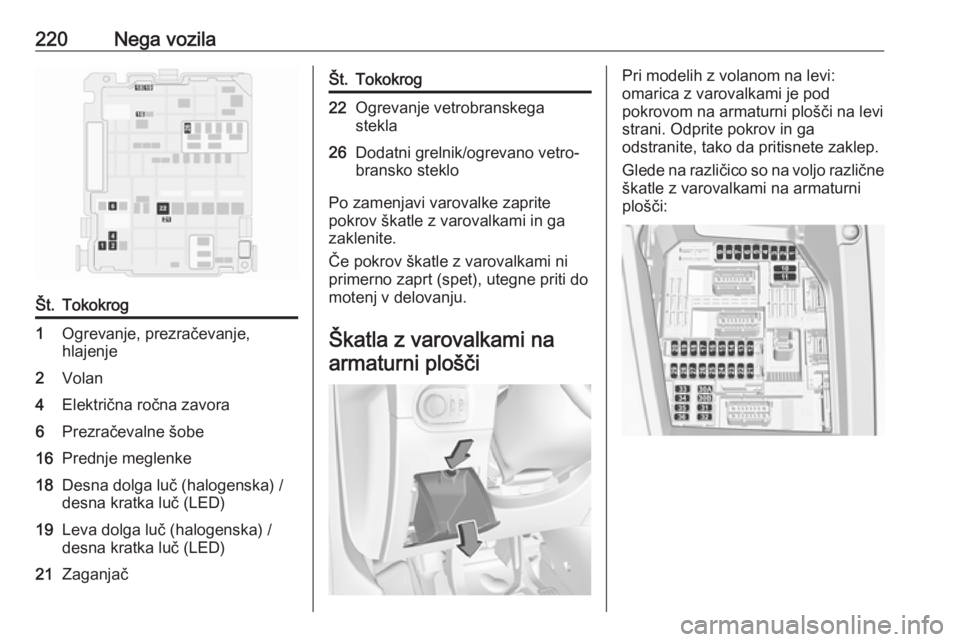

220Nega vozilaŠt.Tokokrog1Ogrevanje, prezračevanje,
hlajenje2Volan4Električna ročna zavora6Prezračevalne šobe16Prednje meglenke18Desna dolga luč (halogenska) /
desna kratka luč (LED)19Leva dolga luč (halogenska) /
desna kratka luč (LED)21ZaganjačŠt.Tokokrog22Ogrevanje vetrobranskega
stekla26Dodatni grelnik/ogrevano vetro‐
bransko steklo
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
zaklenite.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do motenj v delovanju.
Škatla z varovalkami naarmaturni plošči
Pri modelih z volanom na levi:
omarica z varovalkami je pod
pokrovom na armaturni plošči na levi
strani. Odprite pokrov in ga
odstranite, tako da pritisnete zaklep.
Glede na različico so na voljo različne škatle z varovalkami na armaturni
plošči:

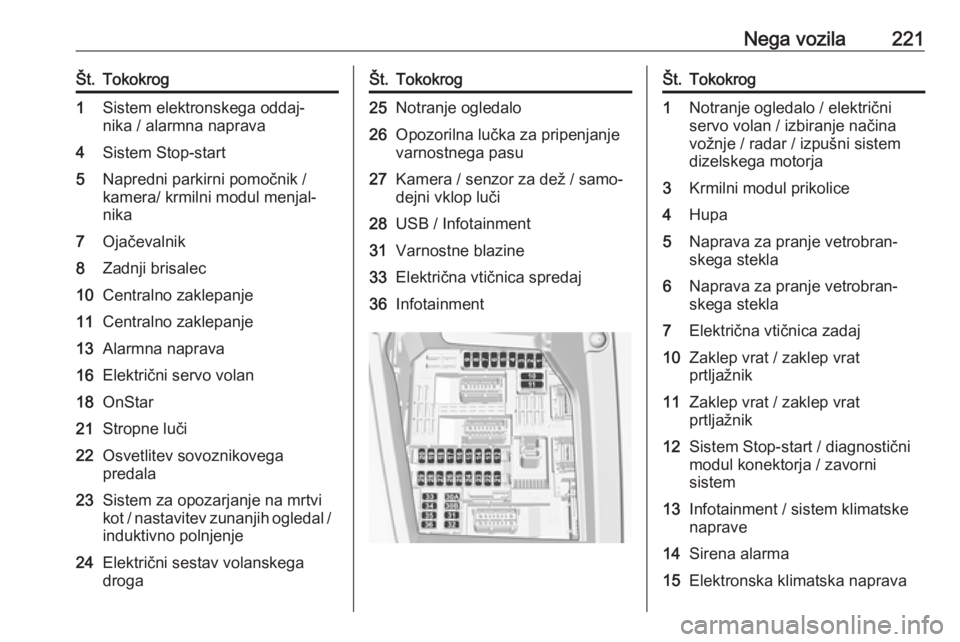

Nega vozila221Št.Tokokrog1Sistem elektronskega oddaj‐
nika / alarmna naprava4Sistem Stop-start5Napredni parkirni pomočnik /
kamera/ krmilni modul menjal‐
nika7Ojačevalnik8Zadnji brisalec10Centralno zaklepanje11Centralno zaklepanje13Alarmna naprava16Električni servo volan18OnStar21Stropne luči22Osvetlitev sovoznikovega
predala23Sistem za opozarjanje na mrtvi
kot / nastavitev zunanjih ogledal /
induktivno polnjenje24Električni sestav volanskega
drogaŠt.Tokokrog25Notranje ogledalo26Opozorilna lučka za pripenjanje
varnostnega pasu27Kamera / senzor za dež / samo‐
dejni vklop luči28USB / Infotainment31Varnostne blazine33Električna vtičnica spredaj36InfotainmentŠt.Tokokrog1Notranje ogledalo / električni
servo volan / izbiranje načina
vožnje / radar / izpušni sistem
dizelskega motorja3Krmilni modul prikolice4Hupa5Naprava za pranje vetrobran‐
skega stekla6Naprava za pranje vetrobran‐
skega stekla7Električna vtičnica zadaj10Zaklep vrat / zaklep vrat
prtljažnik11Zaklep vrat / zaklep vrat
prtljažnik12Sistem Stop-start / diagnostični
modul konektorja / zavorni
sistem13Infotainment / sistem klimatske
naprave14Sirena alarma15Elektronska klimatska naprava

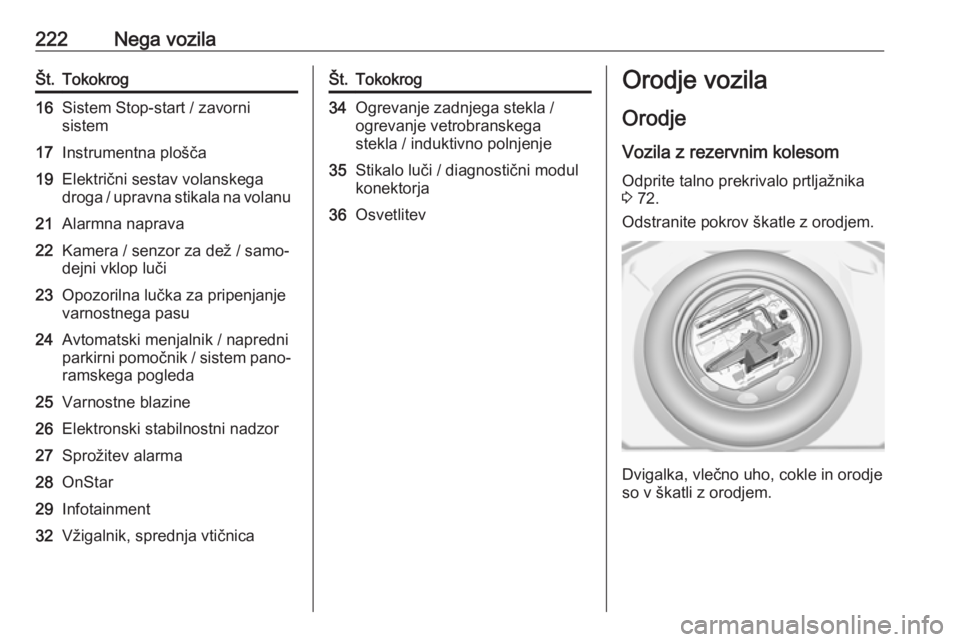

222Nega vozilaŠt.Tokokrog16Sistem Stop-start / zavorni
sistem17Instrumentna plošča19Električni sestav volanskega
droga / upravna stikala na volanu21Alarmna naprava22Kamera / senzor za dež / samo‐
dejni vklop luči23Opozorilna lučka za pripenjanje
varnostnega pasu24Avtomatski menjalnik / napredni
parkirni pomočnik / sistem pano‐
ramskega pogleda25Varnostne blazine26Elektronski stabilnostni nadzor27Sprožitev alarma28OnStar29Infotainment32Vžigalnik, sprednja vtičnicaŠt.Tokokrog34Ogrevanje zadnjega stekla /
ogrevanje vetrobranskega
stekla / induktivno polnjenje35Stikalo luči / diagnostični modul
konektorja36OsvetlitevOrodje vozila
Orodje Vozila z rezervnim kolesomOdprite talno prekrivalo prtljažnika
3 72.
Odstranite pokrov škatle z orodjem.
Dvigalka, vlečno uho, cokle in orodje
so v škatli z orodjem.
