Araç bakımı255

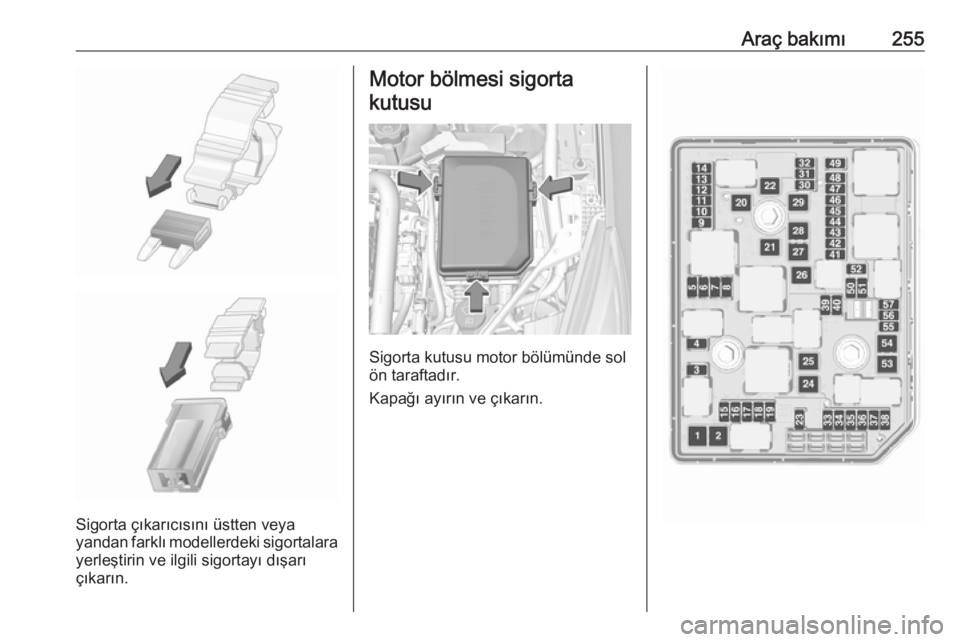

Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve çıkarın.

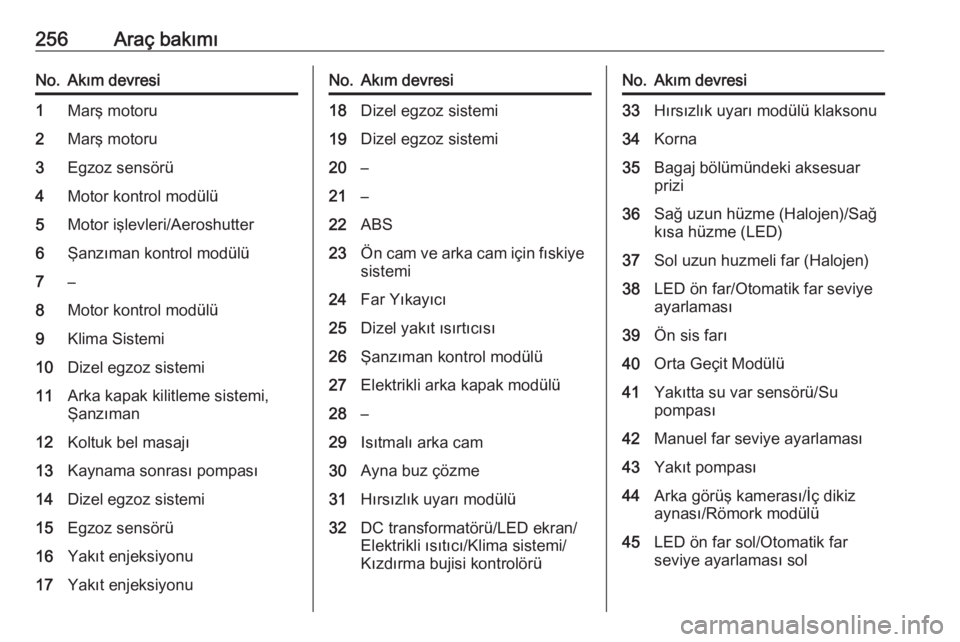

256Araç bakımıNo.Akım devresi1Marş motoru2Marş motoru3Egzoz sensörü4Motor kontrol modülü5Motor işlevleri/Aeroshutter6Şanzıman kontrol modülü7–8Motor kontrol modülü9Klima Sistemi10Dizel egzoz sistemi11Arka kapak kilitleme sistemi,
Şanzıman12Koltuk bel masajı13Kaynama sonrası pompası14Dizel egzoz sistemi15Egzoz sensörü16Yakıt enjeksiyonu17Yakıt enjeksiyonuNo.Akım devresi18Dizel egzoz sistemi19Dizel egzoz sistemi20–21–22ABS23Ön cam ve arka cam için fıskiye
sistemi24Far Yıkayıcı25Dizel yakıt ısırtıcısı26Şanzıman kontrol modülü27Elektrikli arka kapak modülü28–29Isıtmalı arka cam30Ayna buz çözme31Hırsızlık uyarı modülü32DC transformatörü/LED ekran/
Elektrikli ısıtıcı/Klima sistemi/
Kızdırma bujisi kontrolörüNo.Akım devresi33Hırsızlık uyarı modülü klaksonu34Korna35Bagaj bölümündeki aksesuar
prizi36Sağ uzun hüzme (Halojen)/Sağ
kısa hüzme (LED)37Sol uzun huzmeli far (Halojen)38LED ön far/Otomatik far seviye
ayarlaması39Ön sis farı40Orta Geçit Modülü41Yakıtta su var sensörü/Su
pompası42Manuel far seviye ayarlaması43Yakıt pompası44Arka görüş kamerası/İç dikiz
aynası/Römork modülü45LED ön far sol/Otomatik far
seviye ayarlaması sol

Araç bakımı257No.Akım devresi46Göstergeler47Direksiyon kolonu kilidi48Arka cam sileceği49Dış dikiz aynası50LED ön far sağ/Otomatik far
seviye ayarlaması sağ51Sol kısa hüzmeli far (LED)52Motor kontrol modülü/
Şanzıman kontrol modülü53–54Ön cam silecekleri55Dizel egzoz sistemi56–57–
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.

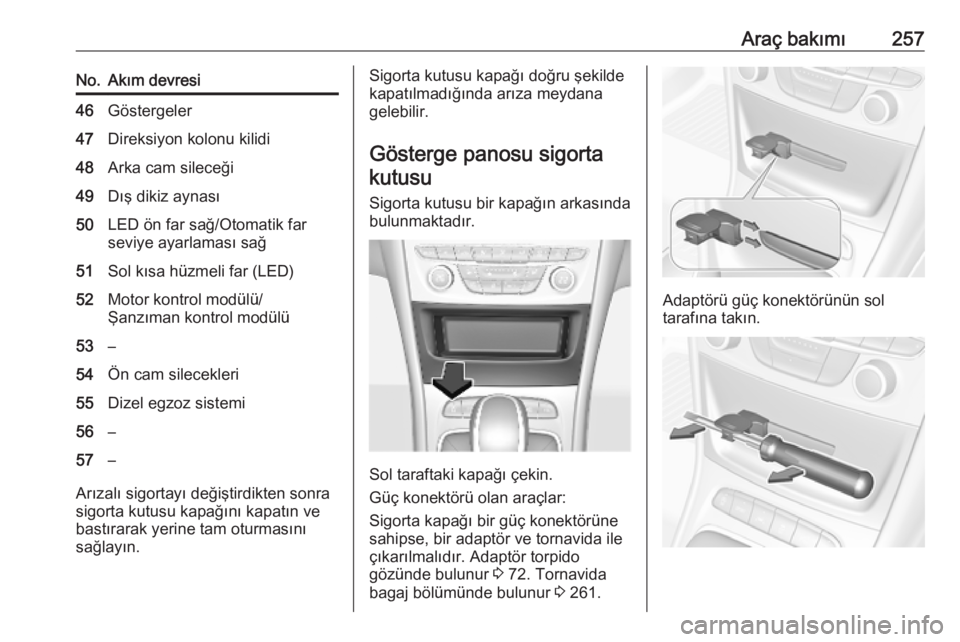

Gösterge panosu sigortakutusu
Sigorta kutusu bir kapağın arkasında bulunmaktadır.
Sol taraftaki kapağı çekin.
Güç konektörü olan araçlar:
Sigorta kapağı bir güç konektörüne sahipse, bir adaptör ve tornavida ile
çıkarılmalıdır. Adaptör torpido
gözünde bulunur 3 72. Tornavida
bagaj bölümünde bulunur 3 261.
Adaptörü güç konektörünün sol
tarafına takın.

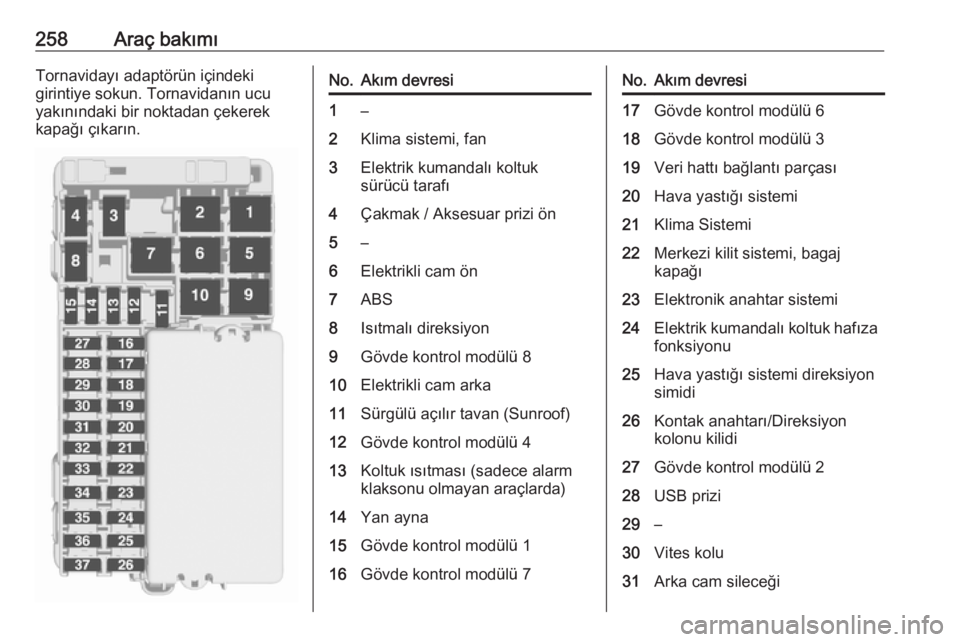

258Araç bakımıTornavidayı adaptörün içindeki
girintiye sokun. Tornavidanın ucu
yakınındaki bir noktadan çekerek
kapağı çıkarın.No.Akım devresi1–2Klima sistemi, fan3Elektrik kumandalı koltuk
sürücü tarafı4Çakmak / Aksesuar prizi ön5–6Elektrikli cam ön7ABS8Isıtmalı direksiyon9Gövde kontrol modülü 810Elektrikli cam arka11Sürgülü açılır tavan (Sunroof)12Gövde kontrol modülü 413Koltuk ısıtması (sadece alarm
klaksonu olmayan araçlarda)14Yan ayna15Gövde kontrol modülü 116Gövde kontrol modülü 7No.Akım devresi17Gövde kontrol modülü 618Gövde kontrol modülü 319Veri hattı bağlantı parçası20Hava yastığı sistemi21Klima Sistemi22Merkezi kilit sistemi, bagaj
kapağı23Elektronik anahtar sistemi24Elektrik kumandalı koltuk hafıza
fonksiyonu25Hava yastığı sistemi direksiyon
simidi26Kontak anahtarı/Direksiyon
kolonu kilidi27Gövde kontrol modülü 228USB prizi29–30Vites kolu31Arka cam sileceği

Araç bakımı259No.Akım devresi32Şanzıman kontrol modülü33Hırsızlık alarm sistemi/Siren34Park asistanı/Yan kör nokta
alarmı/Bilgi ve eğlence sistemi/
USB prizi35OnStar36Bilgi ekranı/Gösterge grubu/CD
çalar37Bilgi ve eğlence sistemi, radyo
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Güç konektörü olan araçlar: 1. Sağ taraftaki kapağı uygulayın.
2. Kapağın sol tarafını ileriye doğru katlayın. Sabitleme kelepçesinin
resimde görüldüğü gibi yönlendirilmesine dikkat edin.

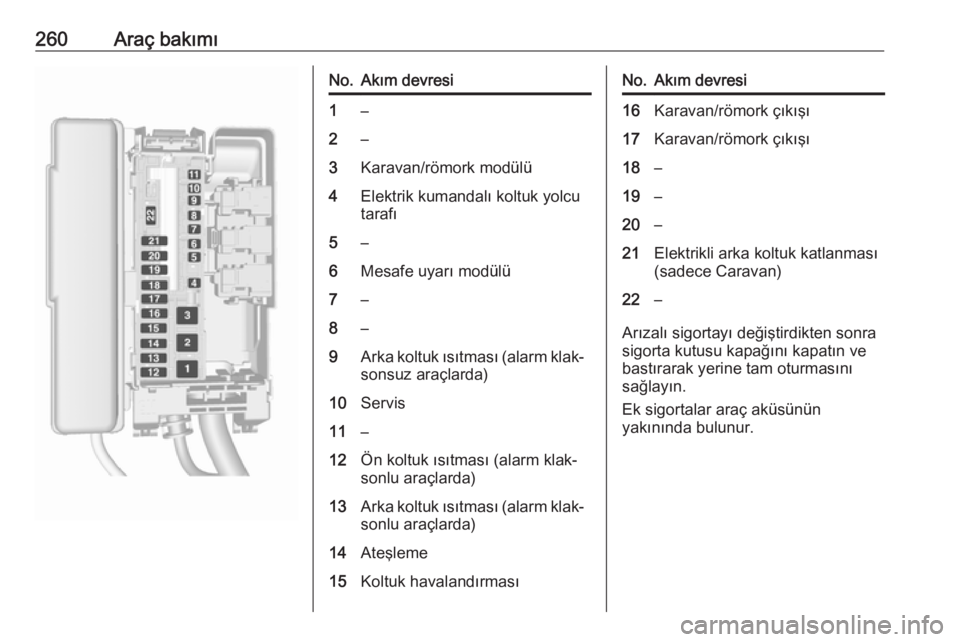

Bagaj bölmesi sigorta kutusu
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasında bulunur.Koruyucuyu çıkarın.
Sigorta kutusu kapağını ayırın ve
çıkarın.

260Araç bakımıNo.Akım devresi1–2–3Karavan/römork modülü4Elektrik kumandalı koltuk yolcu
tarafı5–6Mesafe uyarı modülü7–8–9Arka koltuk ısıtması (alarm klak‐
sonsuz araçlarda)10Servis11–12Ön koltuk ısıtması (alarm klak‐
sonlu araçlarda)13Arka koltuk ısıtması (alarm klak‐
sonlu araçlarda)14Ateşleme15Koltuk havalandırmasıNo.Akım devresi16Karavan/römork çıkışı17Karavan/römork çıkışı18–19–20–21Elektrikli arka koltuk katlanması
(sadece Caravan)22–
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.

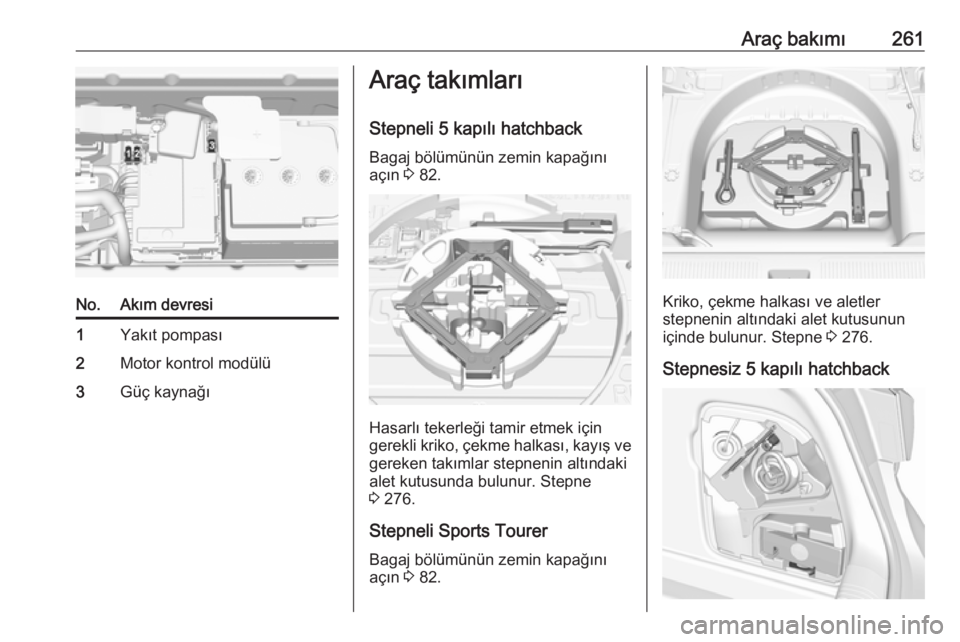

Ek sigortalar araç aküsünün
yakınında bulunur.

Araç bakımı261No.Akım devresi1Yakıt pompası2Motor kontrol modülü3Güç kaynağıAraç takımlarıStepneli 5 kapılı hatchback
Bagaj bölümünün zemin kapağını
açın 3 82.
Hasarlı tekerleği tamir etmek için
gerekli kriko, çekme halkası, kayış ve gereken takımlar stepnenin altındaki
alet kutusunda bulunur. Stepne
3 276.
Stepneli Sports Tourer Bagaj bölümünün zemin kapağını
açın 3 82.
Kriko, çekme halkası ve aletler
stepnenin altındaki alet kutusunun
içinde bulunur. Stepne 3 276.
Stepnesiz 5 kapılı hatchback

262Araç bakımıBagaj bölümünün sağ yan duvarı
içindeki kapağı açın.
Bazı aletler ve çekme halkası, lastik
onarım setiyle birlikte bir alet kutusu
içinde bulunur.

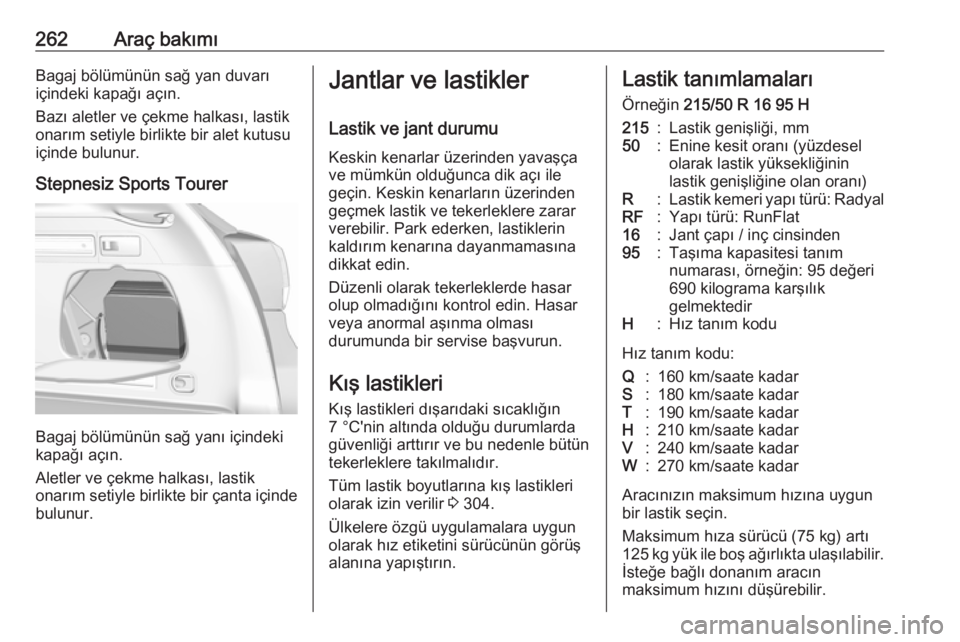

Stepnesiz Sports Tourer
Bagaj bölümünün sağ yanı içindeki
kapağı açın.
Aletler ve çekme halkası, lastik
onarım setiyle birlikte bir çanta içinde
bulunur.
Jantlar ve lastikler
Lastik ve jant durumu
Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde hasar
olup olmadığını kontrol edin. Hasar
veya anormal aşınma olması
durumunda bir servise başvurun.
Kış lastikleri
Kış lastikleri dışarıdaki sıcaklığın
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.
Tüm lastik boyutlarına kış lastikleri
olarak izin verilir 3 304.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş alanına yapıştırın.Lastik tanımlamaları
Örneğin 215/50 R 16 95 H215:Lastik genişliği, mm50:Enine kesit oranı (yüzdesel
olarak lastik yüksekliğinin
lastik genişliğine olan oranı)R:Lastik kemeri yapı türü: RadyalRF:Yapı türü: RunFlat16:Jant çapı / inç cinsinden95:Taşıma kapasitesi tanım
numarası, örneğin: 95 değeri
690 kilograma karşılık
gelmektedirH:Hız tanım kodu
Hız tanım kodu:
Q:160 km/saate kadarS:180 km/saate kadarT:190 km/saate kadarH:210 km/saate kadarV:240 km/saate kadarW:270 km/saate kadar
Aracınızın maksimum hızına uygun
bir lastik seçin.
Maksimum hıza sürücü (75 kg) artı
125 kg yük ile boş ağırlıkta ulaşılabilir. İsteğe bağlı donanım aracın
maksimum hızını düşürebilir.
