2018.75 OPEL ASTRA K Používateľská príručka (in Slovak)

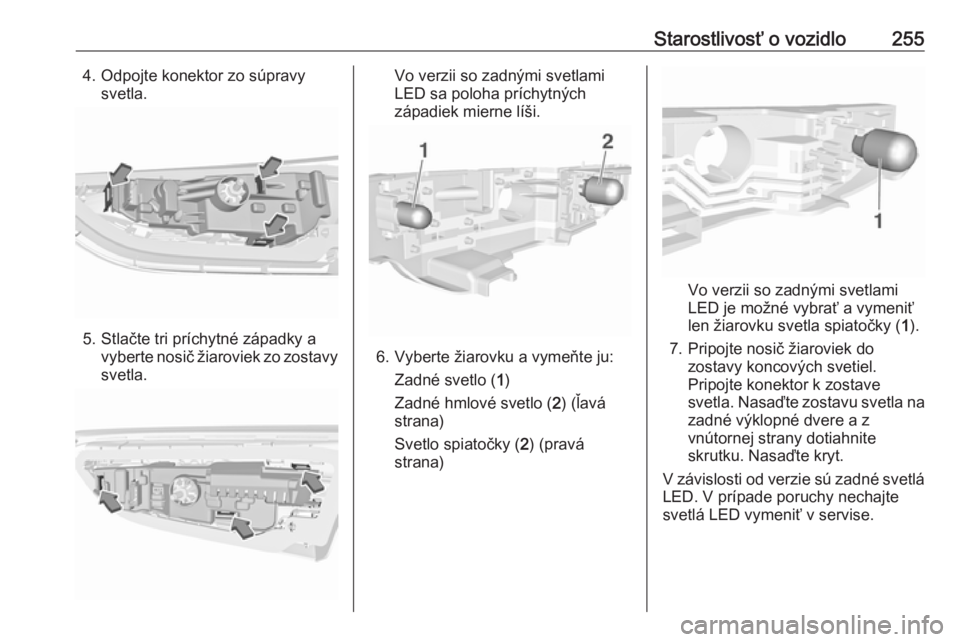

Starostlivosť o vozidlo2554. Odpojte konektor zo súpravysvetla.
5. Stlačte tri príchytné západky avyberte nosič žiaroviek zo zostavy
svetla.
Vo verzii so zadnými svetlami
LED sa poloha príchytných západiek mierne líši.
6. Vyberte žiarovku a vymeňte ju:
Zadné svetlo ( 1)
Zadné hmlové svetlo ( 2) (ľavá
strana)
Svetlo spiatočky ( 2) (pravá
strana)
Vo verzii so zadnými svetlami
LED je možné vybrať a vymeniť
len žiarovku svetla spiatočky ( 1).
7. Pripojte nosič žiaroviek do zostavy koncových svetiel.
Pripojte konektor k zostave
svetla. Nasaďte zostavu svetla na
zadné výklopné dvere a z
vnútornej strany dotiahnite
skrutku. Nasaďte kryt.
V závislosti od verzie sú zadné svetlá
LED. V prípade poruchy nechajte
svetlá LED vymeniť v servise.

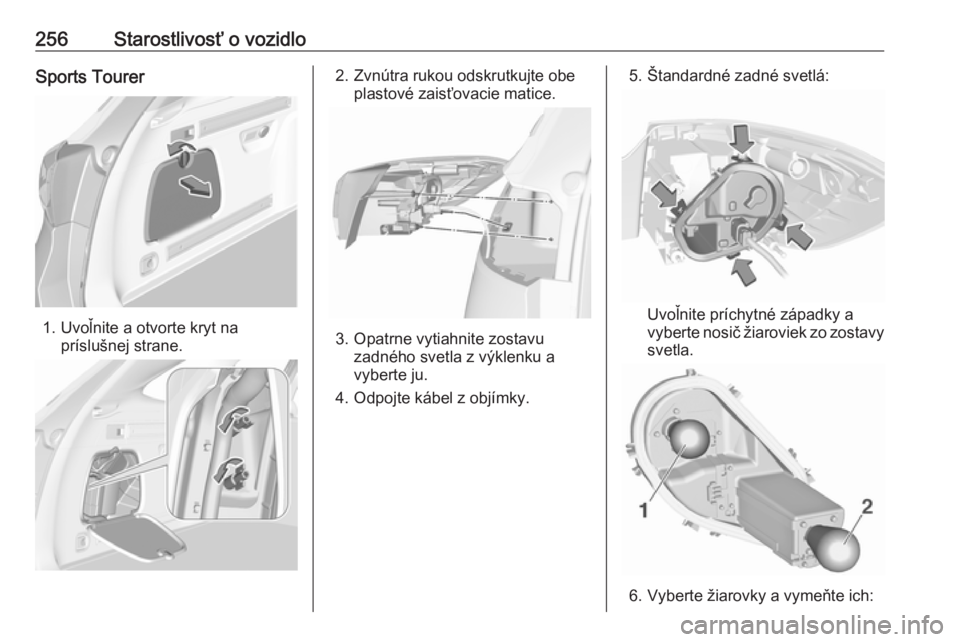

256Starostlivosť o vozidloSports Tourer
1. Uvoľnite a otvorte kryt napríslušnej strane.
2. Zvnútra rukou odskrutkujte obe plastové zaisťovacie matice.
3. Opatrne vytiahnite zostavuzadného svetla z výklenku a
vyberte ju.
4. Odpojte kábel z objímky.
5. Štandardné zadné svetlá:
Uvoľnite príchytné západky a
vyberte nosič žiaroviek zo zostavy
svetla.
6. Vyberte žiarovky a vymeňte ich:

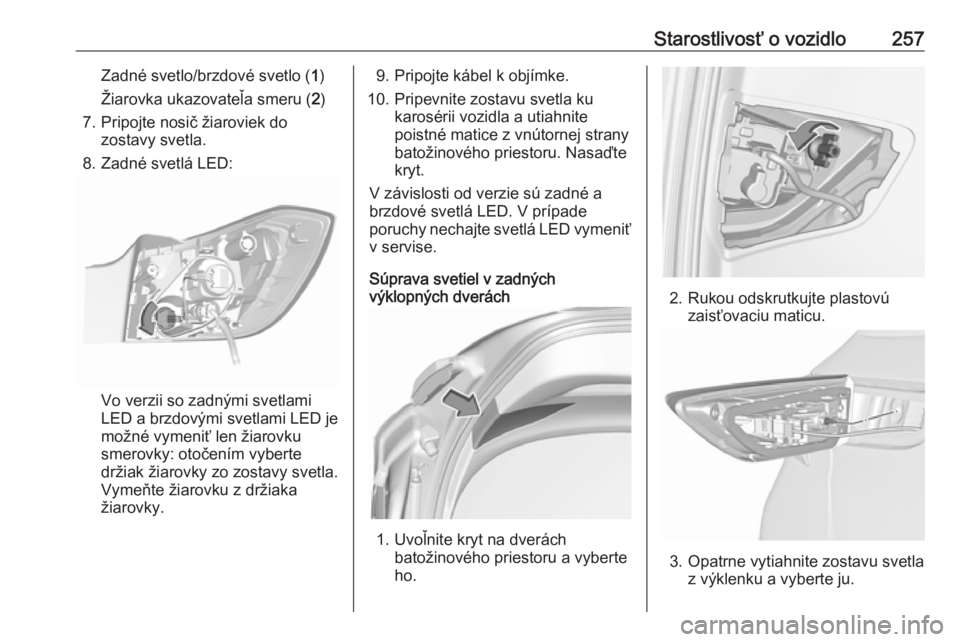

Starostlivosť o vozidlo257Zadné svetlo/brzdové svetlo (1)
Žiarovka ukazovateľa smeru ( 2)
7. Pripojte nosič žiaroviek do zostavy svetla.
8. Zadné svetlá LED:
Vo verzii so zadnými svetlami
LED a brzdovými svetlami LED je
možné vymeniť len žiarovku
smerovky: otočením vyberte
držiak žiarovky zo zostavy svetla.
Vymeňte žiarovku z držiaka
žiarovky.
9. Pripojte kábel k objímke.
10. Pripevnite zostavu svetla ku karosérii vozidla a utiahnite
poistné matice z vnútornej strany
batožinového priestoru. Nasaďte
kryt.
V závislosti od verzie sú zadné a
brzdové svetlá LED. V prípade
poruchy nechajte svetlá LED vymeniť v servise.
Súprava svetiel v zadných
výklopných dverách
1. Uvoľnite kryt na dverách
batožinového priestoru a vyberte
ho.
2. Rukou odskrutkujte plastovú zaisťovaciu maticu.
3. Opatrne vytiahnite zostavu svetlaz výklenku a vyberte ju.

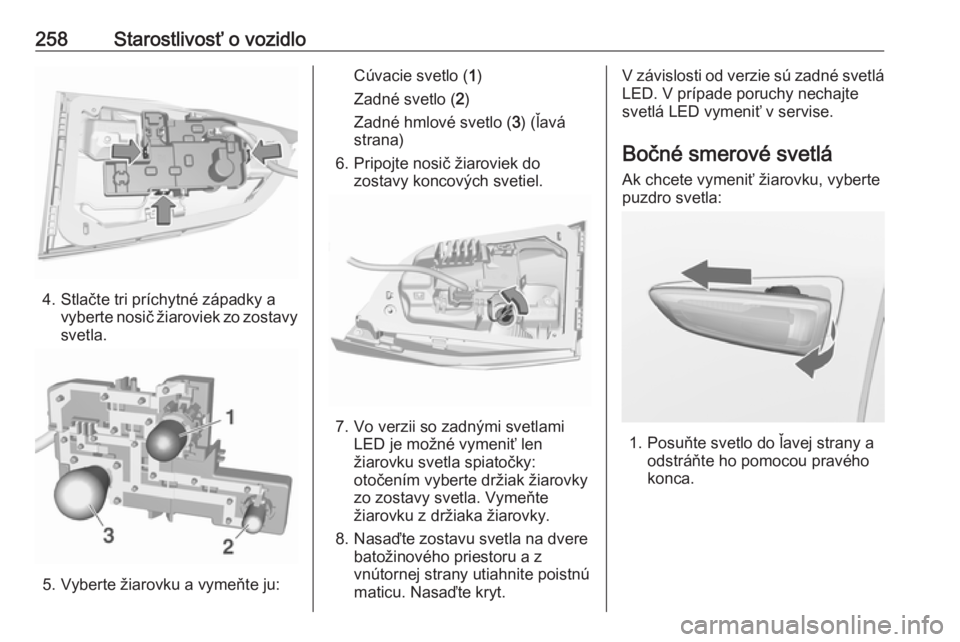

258Starostlivosť o vozidlo
4. Stlačte tri príchytné západky avyberte nosič žiaroviek zo zostavy
svetla.
5. Vyberte žiarovku a vymeňte ju:
Cúvacie svetlo ( 1)
Zadné svetlo ( 2)
Zadné hmlové svetlo ( 3) (ľavá
strana)
6. Pripojte nosič žiaroviek do zostavy koncových svetiel.
7. Vo verzii so zadnými svetlamiLED je možné vymeniť len
žiarovku svetla spiatočky:
otočením vyberte držiak žiarovky
zo zostavy svetla. Vymeňte
žiarovku z držiaka žiarovky.
8. Nasaďte zostavu svetla na dvere batožinového priestoru a z
vnútornej strany utiahnite poistnú
maticu. Nasaďte kryt.
V závislosti od verzie sú zadné svetlá LED. V prípade poruchy nechajtesvetlá LED vymeniť v servise.
Bočné smerové svetlá Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo do ľavej strany a odstráňte ho pomocou pravého
konca.

Starostlivosť o vozidlo259
2.Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, zasuňte
vľavo a vložte pravý koniec.
Osvetlenie evidenčného čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svetlo smerom dole. Neťahajte za vodiče.
3. Otočením protismeru hodinových ručičiek vyberte držiak žiarovky z
puzdra svetla.

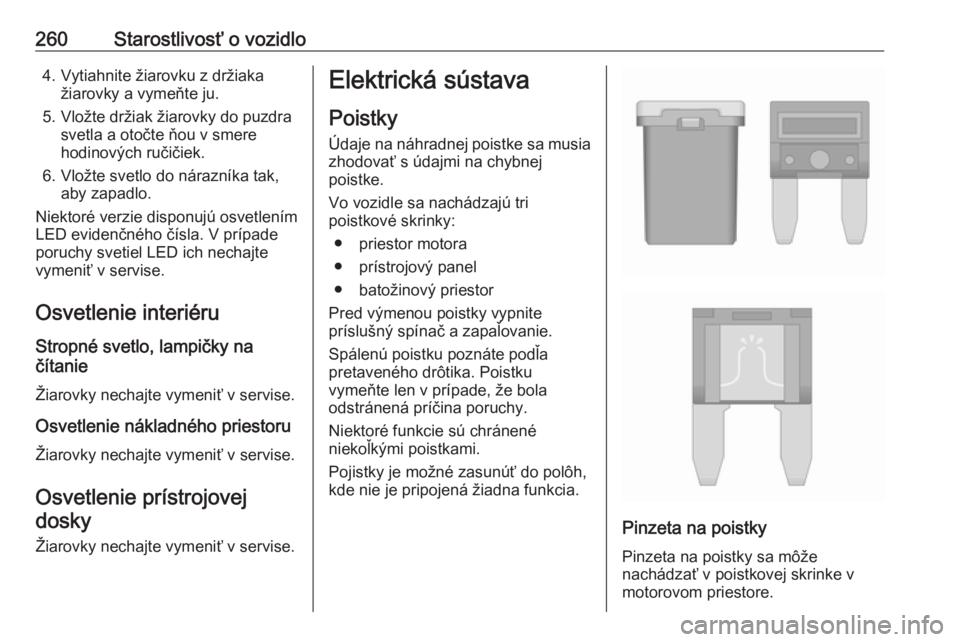

260Starostlivosť o vozidlo4. Vytiahnite žiarovku z držiakažiarovky a vymeňte ju.
5. Vložte držiak žiarovky do puzdra svetla a otočte ňou v smere
hodinových ručičiek.
6. Vložte svetlo do nárazníka tak, aby zapadlo.
Niektoré verzie disponujú osvetlením
LED evidenčného čísla. V prípade
poruchy svetiel LED ich nechajte
vymeniť v servise.
Osvetlenie interiéru
Stropné svetlo, lampičky na
čítanie
Žiarovky nechajte vymeniť v servise.
Osvetlenie nákladného priestoru Žiarovky nechajte vymeniť v servise.
Osvetlenie prístrojovejdosky
Žiarovky nechajte vymeniť v servise.Elektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
● priestor motora
● prístrojový panel
● batožinový priestor
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.

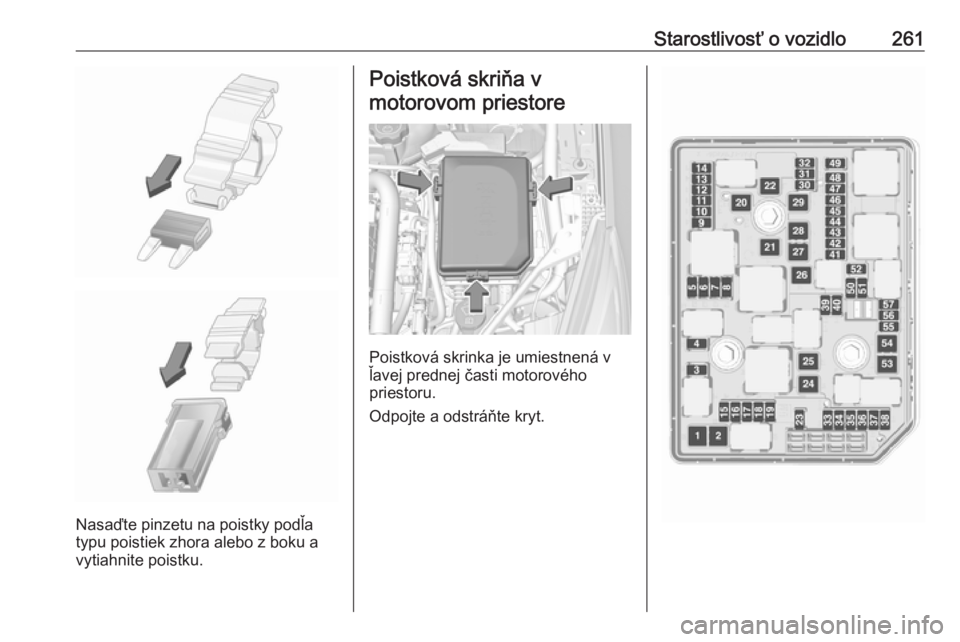

Starostlivosť o vozidlo261
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte a odstráňte kryt.

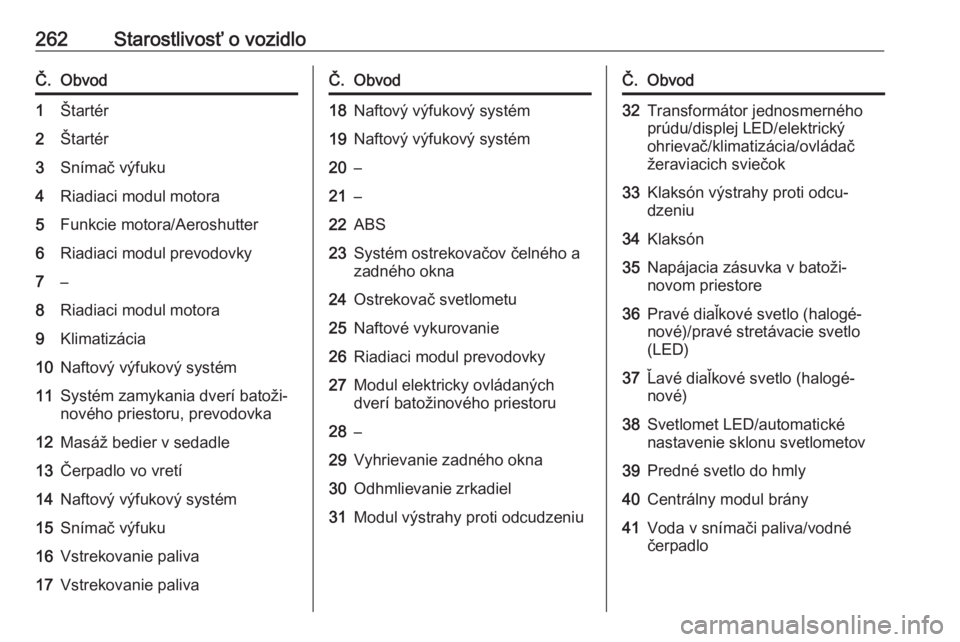

262Starostlivosť o vozidloČ.Obvod1Štartér2Štartér3Snímač výfuku4Riadiaci modul motora5Funkcie motora/Aeroshutter6Riadiaci modul prevodovky7–8Riadiaci modul motora9Klimatizácia10Naftový výfukový systém11Systém zamykania dverí batoži‐
nového priestoru, prevodovka12Masáž bedier v sedadle13Čerpadlo vo vretí14Naftový výfukový systém15Snímač výfuku16Vstrekovanie paliva17Vstrekovanie palivaČ.Obvod18Naftový výfukový systém19Naftový výfukový systém20–21–22ABS23Systém ostrekovačov čelného a
zadného okna24Ostrekovač svetlometu25Naftové vykurovanie26Riadiaci modul prevodovky27Modul elektricky ovládaných
dverí batožinového priestoru28–29Vyhrievanie zadného okna30Odhmlievanie zrkadiel31Modul výstrahy proti odcudzeniuČ.Obvod32Transformátor jednosmerného
prúdu/displej LED/elektrický
ohrievač/klimatizácia/ovládač
žeraviacich sviečok33Klaksón výstrahy proti odcu‐
dzeniu34Klaksón35Napájacia zásuvka v batoži‐
novom priestore36Pravé diaľkové svetlo (halogé‐
nové)/pravé stretávacie svetlo
(LED)37Ľavé diaľkové svetlo (halogé‐
nové)38Svetlomet LED/automatické
nastavenie sklonu svetlometov39Predné svetlo do hmly40Centrálny modul brány41Voda v snímači paliva/vodné
čerpadlo
