2018.75 OPEL ASTRA K service

Introduction.................................... 2
En bref ........................................... 6
Clés, portes et vitres ....................20
Sièges, systèmes de sécurité ......47
Rangement .................................. 74
Instruments et commandes .........94
Éclairage .................................... 146
Climatisation .............................. 158
Conduite et utilisation ................169
Soins du véhicule .......................250
Service et maintenance .............303
Caractéristiques techniques ......307
Informations au client .................324
Index alphabétique ....................338Sommaire

Introduction3Caractéristiques
spécifiques du véhicule
Veuillez inscrire les données de votre
véhicule à la page précédente afin de les garder facilement accessibles.
Ces informations figurent aux chapi‐
tres « Entretien et maintenance » et
« Caractéristiques techniques » ainsi
que sur la plaquette signalétique.
Introduction
Votre véhicule associe technologie
avancée, sécurité, écologie et écono‐
mie.
Le présent Manuel d'utilisation
contient toutes les informations qui
vous seront nécessaires pour
conduire votre véhicule efficacement et en toute sécurité.
Informez les occupants du véhicule
des risques éventuels d'accident et
de blessure dus à une mauvaise utili‐
sation.
Vous devez toujours vous plier aux
lois et réglementations en vigueur
dans le pays dans lequel vous voustrouvez. Ces lois peuvent différer des informations contenues dans ce
Manuel d'utilisation.
L'ignorance de la description donnée
dans ce manuel peut affecter votre
garantie.
Quand il est indiqué de prendre
contact avec un atelier, nous vous
recommandons de chercher un
Réparateur Agréé Opel.
Pour les véhicules au gaz, nous vous recommandons de contacter un
Réparateur Opel habilité pour l'entre‐
tien des véhicules au gaz.
Les Réparateurs Agréés Opel offrent
un service de première qualité à des
prix raisonnables. Le personnel expé‐ rimenté formé par Opel travaille selonles prescriptions spécifiques d'Opel.
La documentation destinée au client
doit toujours être conservée à portée
de main, dans le véhicule.
Utilisation de ce manuel ● Le présent manuel décrit toutes les options et fonctions disponi‐
bles pour ce modèle. Certaines
descriptions, notamment cellesdes fonctions de menu et
d'affichage, peuvent ne pas
s'appliquer à votre véhicule en
raison des variantes de modèle, de spécifications propres à votre
pays, à des accessoires ou des
équipements spéciaux.
● Vous trouverez un premier aperçu dans le chapitre « Enbref ».
● Le sommaire situé au début de ce manuel et à chaque chapitre
indique où se trouvent les infor‐
mations.
● L'index vous permet de recher‐ cher des informations spécifi‐ques.
● Le présent Manuel d'utilisation montre des véhicules avec direc‐
tion à gauche. L'utilisation de
véhicules avec direction à droite
est similaire.
● Le manuel d'utilisation utilise l'ap‐
pellation du moteur. Les désigna‐ tions de vente et le code techni‐
que correspondants se trouvent
dans le chapitre
« Caractéristiques techniques ».

86RangementRabattre les anneaux d'arrimage vers
le haut à l'aide du tournevis.
Sports Tourer
Les anneaux d'arrimage avant et
arrière se trouvent sur les parois laté‐ rales. Déployer les anneaux d'arri‐
mage vers le haut pour les utiliser et
les rabattre vers le bas quand vous
n'en avez plus besoin.
Système flexible de compartimentage du coffre
Le FlexOrganizer est un systèmeflexible de compartimentage du
coffre.
Le système se compose :
● d'adaptateurs ;
● de filets de rangement ;
● de crochets ;
● d'une boîte de service ;
● d'un jeu de sangles.
Les composants se montent dans
deux rails des panneaux latéraux à l’aide d’adaptateurs et de crochets.
Pose des adaptateurs dans les
rails
Ouvrir la plaque de fixation, placer
l'adaptateur dans la rainure supé‐ rieure et inférieure du rail et les
amener aux endroits voulus. Basculer
la plaque de fixation vers le haut pour
bloquer l'adaptateur. Pour la dépose,
tourner la plaque de fixation vers le
bas et la sortir du rail.
Filet de compartimentage
variable
Introduire les adaptateurs dans les
rails à la position désirée. Assembler
les moitiés des barres de filet.
Pour la pose, comprimer légèrement
les barres et les insérer dans les ouvertures respectives des adapta‐
teurs.

Rangement87Pour le démontage, comprimer les
barres de filet et les enlever des adap‐
tateurs.
Filet de rangement
Introduire les adaptateurs dans les
rails à la position désirée. Le filet de
rangement peut être accroché aux
adaptateurs.
Pose des crochets dans les rails
Introduire le crochet à la position dési‐
rée d'abord dans la rainure supé‐
rieure du rail, puis l'enfoncer dans la
rainure inférieure. Pour la dépose,
dégager d'abord de la rainure supé‐
rieure.
Boîte de service
Installer deux crochets dans le rail
supérieur. Introduire les consoles
supérieures de la boîte dans les
crochets depuis le haut.

94Instruments et commandesInstruments et
commandesCommandes ................................ 95
Réglage du volant .....................95
Commandes au volant ..............95
Volant chauffé ........................... 96
Avertisseur sonore ....................96
Essuie-glace et lave-glace avant ......................................... 97
Essuie-glace et lave-glace de lunette arrière ........................... 99
Température extérieure .............99
Horloge .................................... 100
Prises de courant ....................102
Connecteur d'alimentation .......103
Cendriers ................................. 105
Témoins et cadrans ...................106
Combiné d'instruments ............106
Compteur de vitesse ...............110
Compteur kilométrique ............110
Compteur kilométrique journalier ................................. 110
Compte-tours ........................... 111
Jauge à carburant ...................111
Bouton de sélection de carburant ................................ 112Jauge de température de liquide
de refroidissement du moteur 113
Affichage de service ................114
Témoins ................................... 115
Feux de direction .....................115
Rappel de ceinture de sécurité 115
Airbags et rétracteurs de ceinture ................................... 116
Désactivation d'airbag .............117
Système de charge .................117
Témoin de dysfonctionnement 117
Système de freinage et d'embrayage ........................... 117
Frein de stationnement électrique ................................ 118
Défaillance du frein de stationnement électrique ........118
Antiblocage de sécurité (ABS) 118
Changement de rapport ..........118
Distance de suivi .....................118
Assistance au maintien de trajectoire ................................ 118
Electronic Stability Control désactivé ................................ 119
Electronic Stability Control et système antipatinage .............119
Système antipatinage désactivé ................................ 119
Préchauffage ........................... 119
Filtre d'échappement ...............119AdBlue..................................... 119
Système de surveillance de la pression des pneus ................120
Pression d'huile moteur ...........120
Niveau bas de carburant .........120
Blocage de démarrage ............121
Éclairage extérieur ..................121
Feux de route .......................... 121
Feux de route automatiques ....121
Phares à DEL .......................... 121
Antibrouillard ........................... 121
Feu antibrouillard arrière .........121
Régulateur de vitesse ..............121
Régulateur de vitesse adaptatif .................................. 121
Véhicule détecté à l'avant ........ 122
Limiteur de vitesse ..................122
Assistant de détection des panneaux routiers ..................122
Porte ouverte ........................... 122
Écrans ........................................ 122
Centre d'informations du conducteur .............................. 122
Affichage d'informations ..........129
Messages du véhicule ...............132
Signaux sonores ......................132
Tension de pile ........................ 133
Personnalisation du véhicule .....134

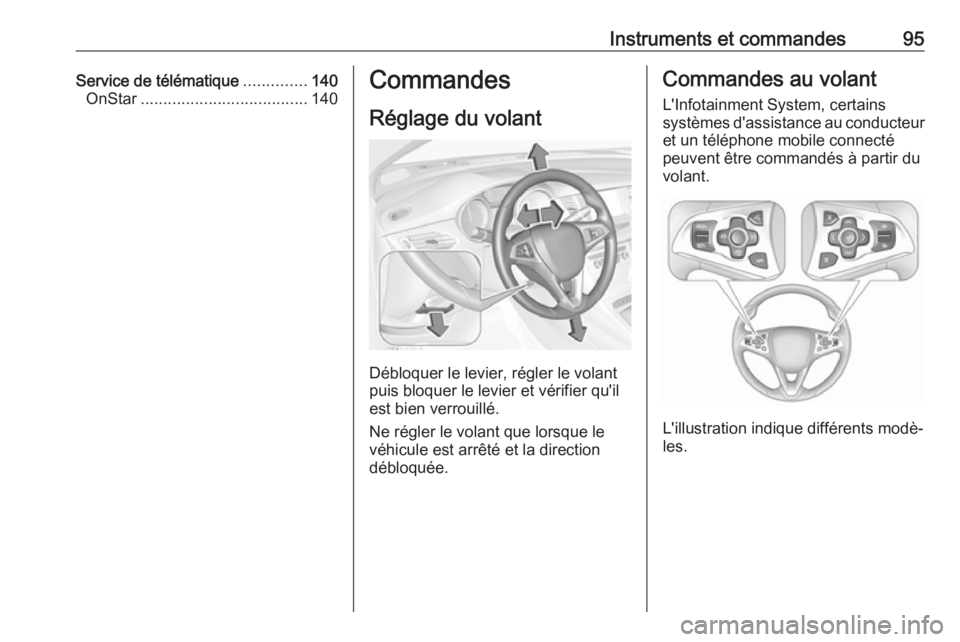

Instruments et commandes95Service de télématique..............140
OnStar ..................................... 140Commandes
Réglage du volant
Débloquer le levier, régler le volant
puis bloquer le levier et vérifier qu'il
est bien verrouillé.
Ne régler le volant que lorsque le
véhicule est arrêté et la direction
débloquée.
Commandes au volant
L'Infotainment System, certains
systèmes d'assistance au conducteur et un téléphone mobile connecté
peuvent être commandés à partir du
volant.
L'illustration indique différents modè‐
les.

114Instruments et commandesAvertissement
Si la température de liquide de
refroidissement du moteur est trop élevée, arrêter le véhicule, couper le moteur. Danger pour le moteur. Vérifier le niveau de liquide de
refroidissement.
Affichage de service
Le système de durée de vie de l'huile
moteur indique quand changer l'huile
moteur et le filtre. Basé sur les condi‐ tions de conduite, l'intervalle de
vidange de l'huile moteur et de
remplacement de filtre qui sera indi‐
qué peut fortement varier.
Le menu de durée de vie restante de
l'huile s'affiche au centre d'informa‐
tions du conducteur 3 122.
Sur l'affichage de niveau médian,
sélectionner le menu Réglages en
appuyant sur MENU sur le levier des
clignotants. Tourner la molette pour
sélectionner la page Durée de vie
restante, huile .
Sur l'affichage de niveau supérieur,
sélectionner le menu Info en
appuyant sur p au volant. Appuyez
sur P pour choisir le mode Durée de
vie restante, huile .
La durée de vie restante de l'huile est indiquée en pourcentage.

Instruments et commandes115RéinitialisationSur l'affichage de niveau médian,
appuyer sur SET/CLR du levier des
clignotants pendant plusieurs secon‐ des pour la réinitialisation. Le contact
doit être mis, mais le moteur arrêté.
Sur l'affichage de niveau supérieur,
appuyer sur > au volant pour ouvrir le
sous-dossier. Sélectionner
Réinitialiser et confirmer en appuyant
sur 9 pendant plusieurs secondes.
Le contact doit être mis, mais le
moteur arrêté.
Pour que le système fonctionne
correctement, il doit être réinitialisé à
chaque vidange de l'huile moteur.
Prendre contact avec un atelier.
Entretien suivant
Quand le système a calculé que la durée de vie de l'huile s'est réduite,
Vidange huile moteur nécessaire
apparaît dans le centre d'informations du conducteur. Faire changer l'huile
moteur et le filtre par un atelier dans un délai d'une semaine ou 500 km
(selon l'échéance survenant en
premier).Informations sur le service 3 303.
Témoins
Les témoins décrits ne se retrouvent
pas sur tous les véhicules. La
description s’applique à toutes les
versions d’instruments. L'emplace‐
ment des témoins peut varier en fonc‐ tion de l'équipement. Lors de la mise
du contact, la plupart des témoins
s'allument brièvement pour effectuer
un test de fonctionnement.
Signification des couleurs des
témoins :rouge:danger, rappel importantjaune:avertissement, instruction,
défaillancevert:confirmation de mise en
marchebleu:confirmation de mise en
marcheblanc:confirmation de mise en
marche
Se reporter à tous les témoins des
différents combinés d'instruments
3 106.
Feux de direction
O s’allume ou clignote en vert.
S'allume brièvement
Les feux de stationnement sont allu‐
més.
Clignotement
Les clignotants ou les feux de
détresse sont activés.
Clignotement rapide : défaillance
d'une ampoule de clignotant ou d'un
fusible associé, défaillance d'une ampoule de clignotant de remorque.
Remplacement des ampoules
3 259, fusibles 3 269.
Clignotants 3 153.
Rappel de ceinture de sécurité
Rappel de ceinture de sécurité
des sièges avant
X pour le siège conducteur s'allume
ou clignote en rouge dans le compte-
tours.
