2018.75 OPEL ASTRA K Betriebsanleitung (in German)

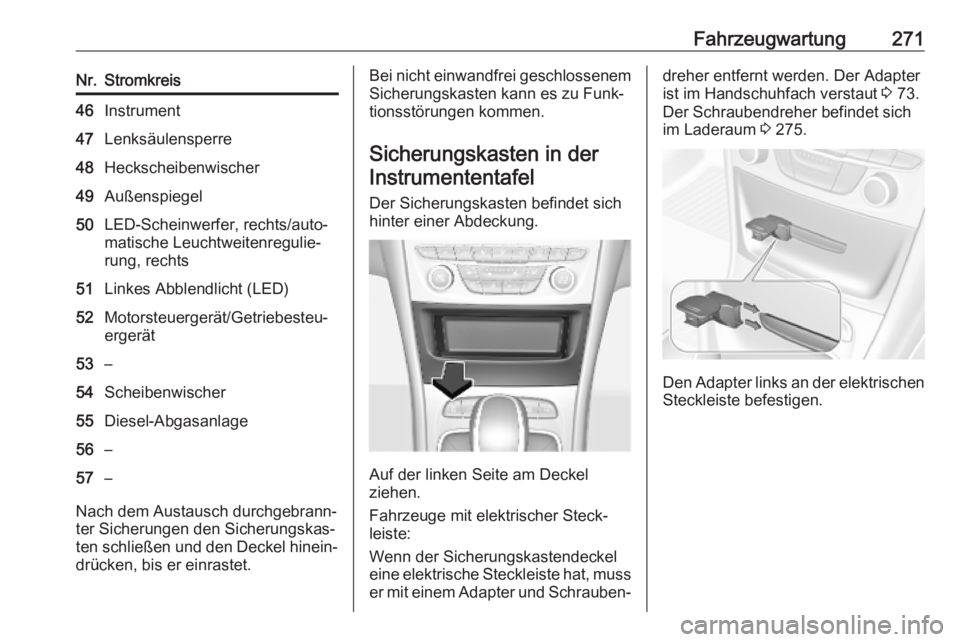

Fahrzeugwartung271Nr.Stromkreis46Instrument47Lenksäulensperre48Heckscheibenwischer49Außenspiegel50LED-Scheinwerfer, rechts/auto‐
matische Leuchtweitenregulie‐
rung, rechts51Linkes Abblendlicht (LED)52Motorsteuergerät/Getriebesteu‐
ergerät53–54Scheibenwischer55Diesel-Abgasanlage56–57–
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.
Sicherungskasten in derInstrumententafel
Der Sicherungskasten befindet sich
hinter einer Abdeckung.
Auf der linken Seite am Deckel
ziehen.
Fahrzeuge mit elektrischer Steck‐
leiste:
Wenn der Sicherungskastendeckel eine elektrische Steckleiste hat, muss
er mit einem Adapter und Schrauben‐
dreher entfernt werden. Der Adapter
ist im Handschuhfach verstaut 3 73.
Der Schraubendreher befindet sich
im Laderaum 3 275.
Den Adapter links an der elektrischen
Steckleiste befestigen.

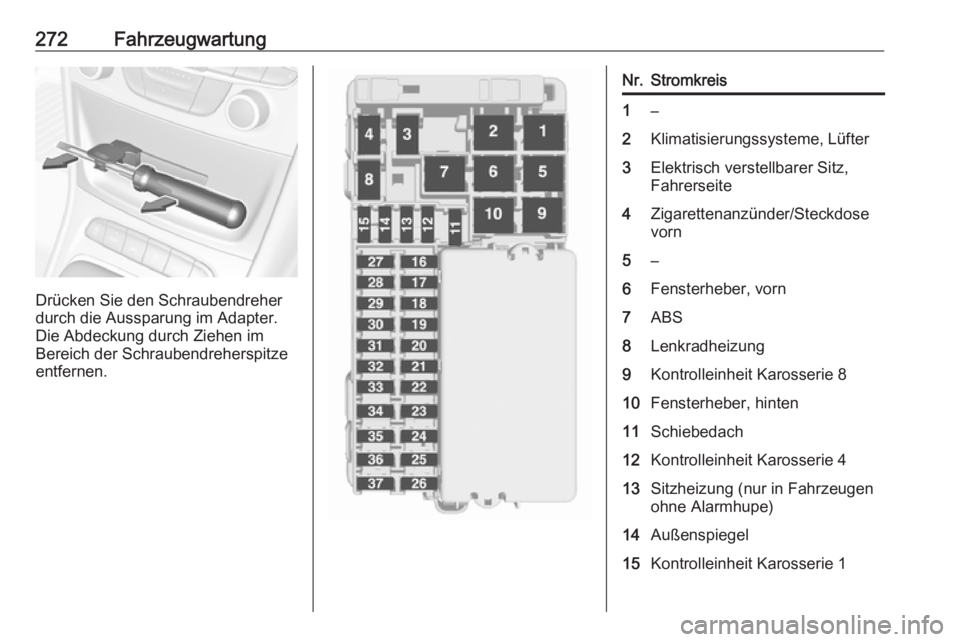

272Fahrzeugwartung
Drücken Sie den Schraubendreher
durch die Aussparung im Adapter.
Die Abdeckung durch Ziehen im
Bereich der Schraubendreherspitze entfernen.
Nr.Stromkreis1–2Klimatisierungssysteme, Lüfter3Elektrisch verstellbarer Sitz,
Fahrerseite4Zigarettenanzünder/Steckdose
vorn5–6Fensterheber, vorn7ABS8Lenkradheizung9Kontrolleinheit Karosserie 810Fensterheber, hinten11Schiebedach12Kontrolleinheit Karosserie 413Sitzheizung (nur in Fahrzeugen
ohne Alarmhupe)14Außenspiegel15Kontrolleinheit Karosserie 1

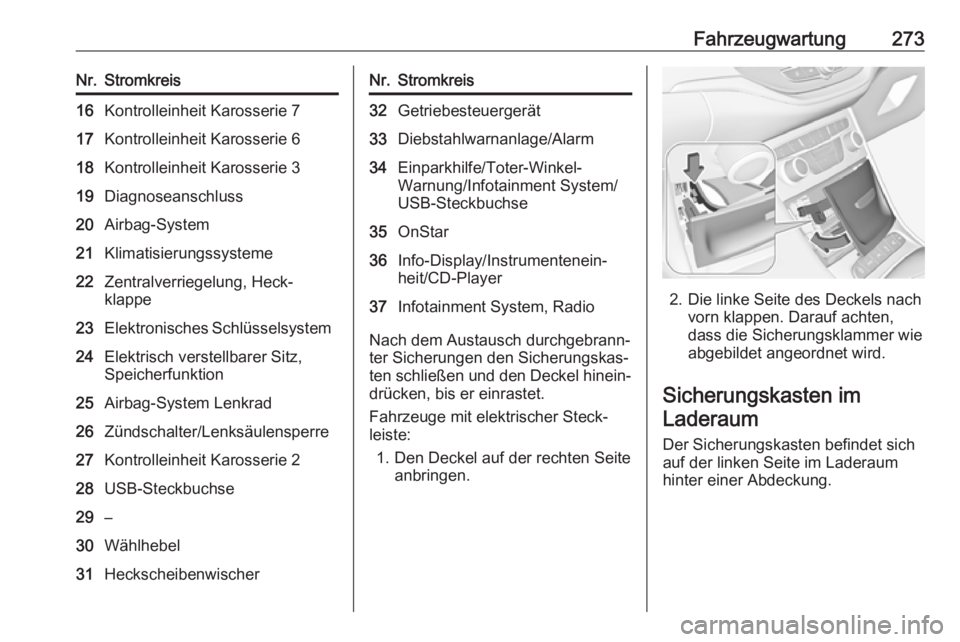

Fahrzeugwartung273Nr.Stromkreis16Kontrolleinheit Karosserie 717Kontrolleinheit Karosserie 618Kontrolleinheit Karosserie 319Diagnoseanschluss20Airbag-System21Klimatisierungssysteme22Zentralverriegelung, Heck‐
klappe23Elektronisches Schlüsselsystem24Elektrisch verstellbarer Sitz,
Speicherfunktion25Airbag-System Lenkrad26Zündschalter/Lenksäulensperre27Kontrolleinheit Karosserie 228USB-Steckbuchse29–30Wählhebel31HeckscheibenwischerNr.Stromkreis32Getriebesteuergerät33Diebstahlwarnanlage/Alarm34Einparkhilfe/Toter-Winkel-
Warnung/Infotainment System/
USB-Steckbuchse35OnStar36Info-Display/Instrumentenein‐
heit/CD-Player37Infotainment System, Radio
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Fahrzeuge mit elektrischer Steck‐ leiste:
1. Den Deckel auf der rechten Seite anbringen.
2. Die linke Seite des Deckels nachvorn klappen. Darauf achten,
dass die Sicherungsklammer wie
abgebildet angeordnet wird.
Sicherungskasten im Laderaum
Der Sicherungskasten befindet sich
auf der linken Seite im Laderaum hinter einer Abdeckung.

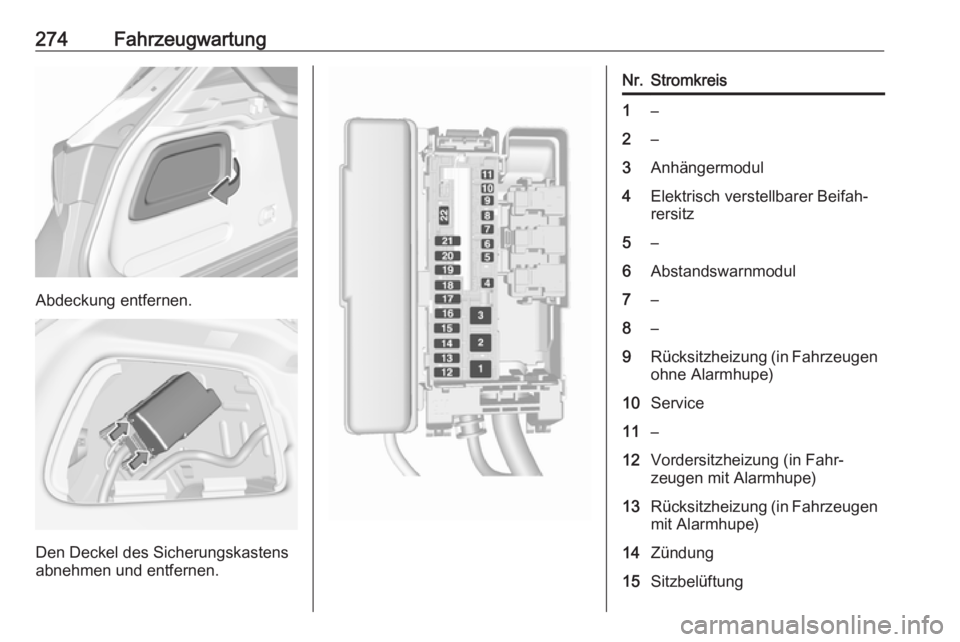

274Fahrzeugwartung
Abdeckung entfernen.
Den Deckel des Sicherungskastens
abnehmen und entfernen.
Nr.Stromkreis1–2–3Anhängermodul4Elektrisch verstellbarer Beifah‐
rersitz5–6Abstandswarnmodul7–8–9Rücksitzheizung (in Fahrzeugen
ohne Alarmhupe)10Service11–12Vordersitzheizung (in Fahr‐
zeugen mit Alarmhupe)13Rücksitzheizung (in Fahrzeugen
mit Alarmhupe)14Zündung15Sitzbelüftung

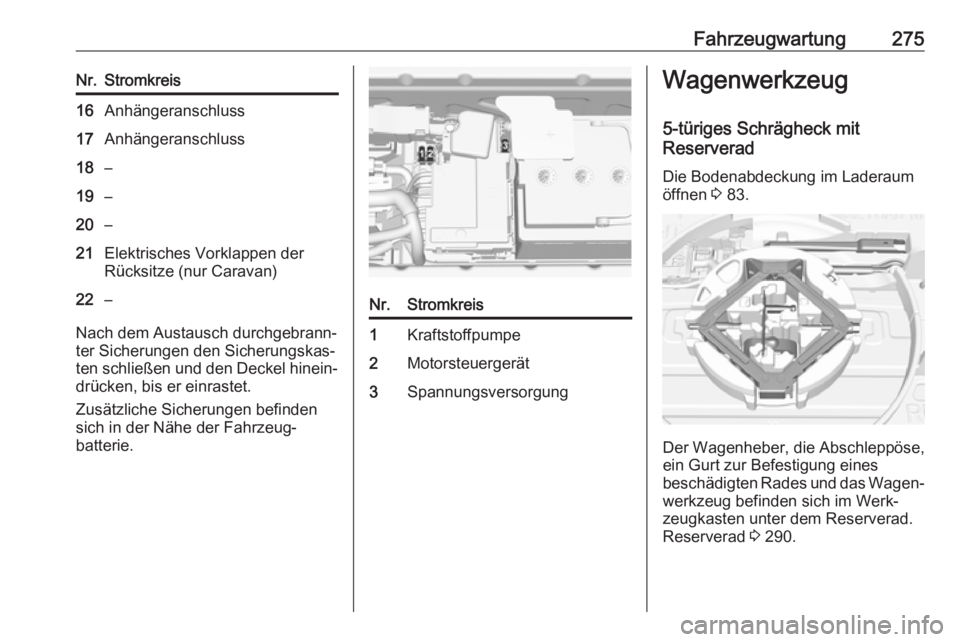

Fahrzeugwartung275Nr.Stromkreis16Anhängeranschluss17Anhängeranschluss18–19–20–21Elektrisches Vorklappen der
Rücksitze (nur Caravan)22–
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Zusätzliche Sicherungen befinden
sich in der Nähe der Fahrzeug‐
batterie.
Nr.Stromkreis1Kraftstoffpumpe2Motorsteuergerät3SpannungsversorgungWagenwerkzeug
5-türiges Schrägheck mit
Reserverad
Die Bodenabdeckung im Laderaum
öffnen 3 83.
Der Wagenheber, die Abschleppöse,
ein Gurt zur Befestigung eines
beschädigten Rades und das Wagen‐
werkzeug befinden sich im Werk‐
zeugkasten unter dem Reserverad.
Reserverad 3 290.

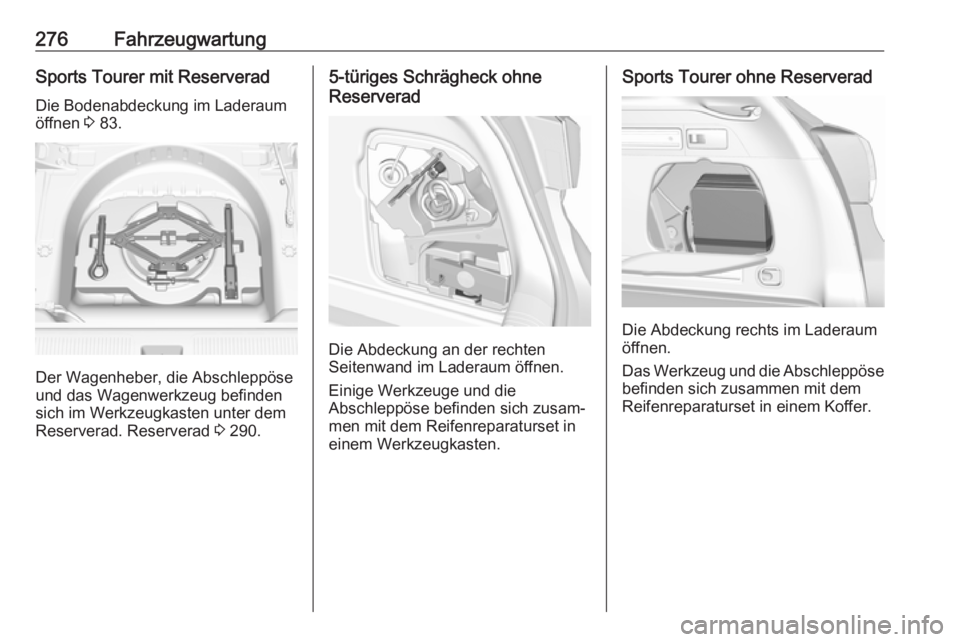

276FahrzeugwartungSports Tourer mit ReserveradDie Bodenabdeckung im Laderaum
öffnen 3 83.
Der Wagenheber, die Abschleppöse
und das Wagenwerkzeug befinden
sich im Werkzeugkasten unter dem
Reserverad. Reserverad 3 290.
5-türiges Schrägheck ohne
Reserverad
Die Abdeckung an der rechten
Seitenwand im Laderaum öffnen.
Einige Werkzeuge und die
Abschleppöse befinden sich zusam‐
men mit dem Reifenreparaturset in einem Werkzeugkasten.
Sports Tourer ohne Reserverad
Die Abdeckung rechts im Laderaum
öffnen.
Das Werkzeug und die Abschleppöse
befinden sich zusammen mit dem
Reifenreparaturset in einem Koffer.

Fahrzeugwartung277Räder und Reifen
Reifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord‐
stein einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem
Verschleiß Hilfe einer Werkstatt in Anspruch nehmen.
Winterreifen Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten daher an allen
Rädern montiert werden.
Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 318.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.Reifenbezeichnungen
Z. B. 215/50 R 16 95 H215:Reifenbreite in mm50:Querschnittsverhältnis
(Reifenhöhe zu Reifenbreite)
in %R:Gürtelbauart: RadialRF:Bauart: RunFlat16:Felgendurchmesser in Zoll95:Tragfähigkeits-Kennzahl,
z. B.: 95 entspricht 690 kgH:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/h
Wählen Sie einen für die Höchstge‐
schwindigkeit Ihres Fahrzeugs geeig‐
neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg)
zuzüglich einer Zuladung von 125 kg
erreicht werden. Sonderausstattun‐
gen können die Höchstgeschwindig‐
keit des Fahrzeugs verringern.
Fahrwerte 3 311.
Reifendruck Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt
bei kalten Reifen kontrollieren. Reser‐ verad nicht vergessen.
Dies gilt auch bei Fahrzeugen mit
Reifendruck-Kontrollsystem.
Reifendruck 3 318.

278FahrzeugwartungDas Reifendruckhinweisschild am
linken vorderen Türrahmen gibt die
Originalreifen und die entsprechen‐
den Reifendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für
Sommer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Zuladung befüllen.
Der ECO-Reifendruck dient dem
Erreichen eines möglichst geringen
Kraftstoffverbrauchs.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen.Ermitteln Sie den richtigen Reifen‐
druckwert anhand der folgenden
Schritte:
● Motoridentifikationsnummer ermitteln. Motordaten 3 309.
● Entsprechenden Reifen ermit‐ teln.
● Die Reifendrucktabelle zeigt die möglichen Reifenkombinationen
3 318.
Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung,
inneren Beschädigungen und
dadurch bei hohen Geschwindig‐
keiten zur Laufflächenablösung
und sogar zum Platzen des
Reifens führen.9 Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten.
Niemals den auf dem Reifen
angegebenen maximalen Reifen‐
druck überschreiten.
Wenn der Reifendruck an einem
Fahrzeug mit Reifendruck-Kontroll‐
system verringert oder erhöht werden muss, Zündung ausschalten.
Temperaturabhängigkeit Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck. Die auf den
Reifeninformations-Aufklebern und in der Reifendrucktabelle angegebenen
Reifendruckwerte gelten für kalte
Reifen, das heißt für 20 °C.
