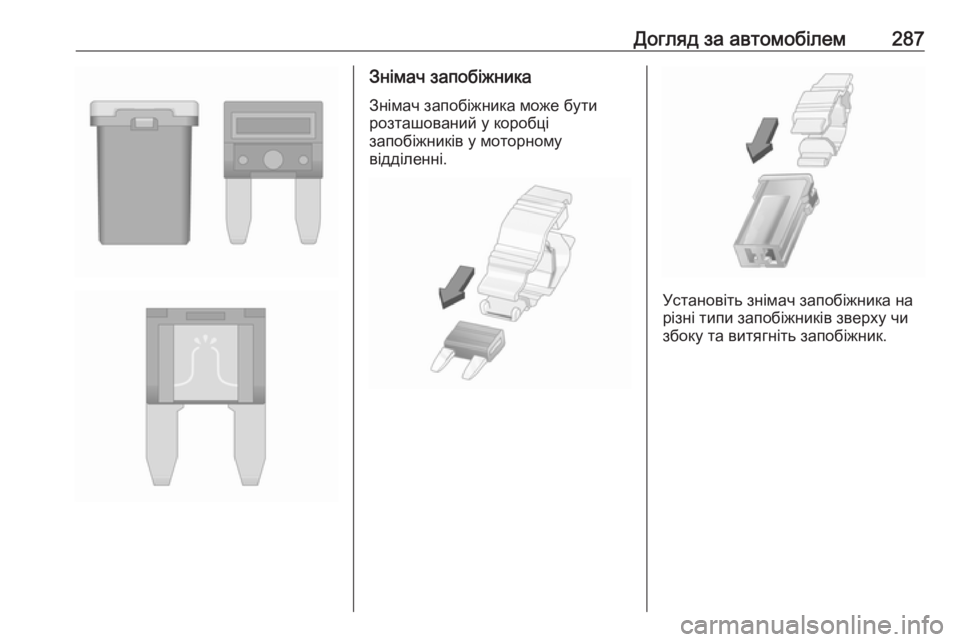

Догляд за автомобілем287Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.

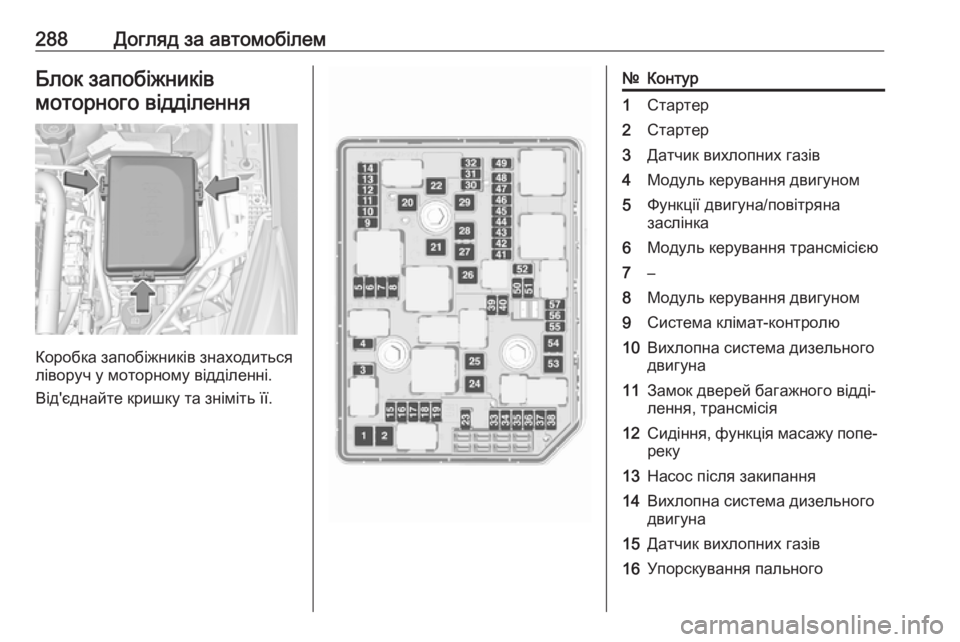

288Догляд за автомобілемБлок запобіжниківмоторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від'єднайте кришку та зніміть її.
№Контур1Стартер2Стартер3Датчик вихлопних газів4Модуль керування двигуном5Функції двигуна/повітряна
заслінка6Модуль керування трансмісією7–8Модуль керування двигуном9Система клімат-контролю10Вихлопна система дизельного
двигуна11Замок дверей багажного відді‐
лення, трансмісія12Сидіння, функція масажу попе‐
реку13Насос після закипання14Вихлопна система дизельного
двигуна15Датчик вихлопних газів16Упорскування пального

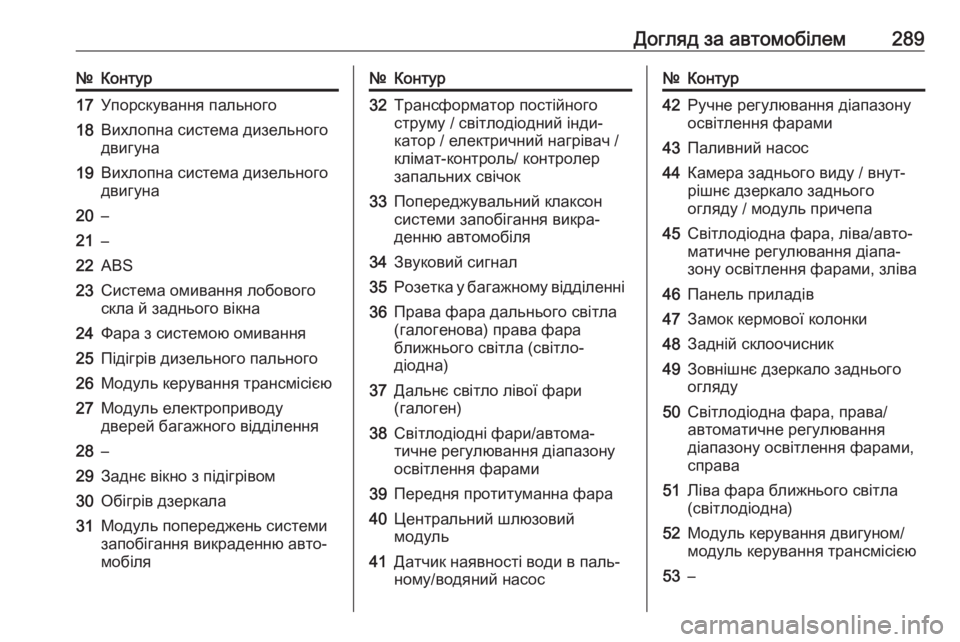

Догляд за автомобілем289№Контур17Упорскування пального18Вихлопна система дизельного
двигуна19Вихлопна система дизельного
двигуна20–21–22ABS23Система омивання лобового
скла й заднього вікна24Фара з системою омивання25Підігрів дизельного пального26Модуль керування трансмісією27Модуль електроприводу
дверей багажного відділення28–29Заднє вікно з підігрівом30Обігрів дзеркала31Модуль попереджень системи
запобігання викраденню авто‐
мобіля№Контур32Трансформатор постійного
струму / світлодіодний інди‐
катор / електричний нагрівач /
клімат-контроль/ контролер
запальних свічок33Попереджувальний клаксон
системи запобігання викра‐
денню автомобіля34Звуковий сигнал35Розетка у багажному відділенні36Права фара дальнього світла
(галогенова) права фара
ближнього світла (світло‐
діодна)37Дальнє світло лівої фари
(галоген)38Світлодіодні фари/автома‐
тичне регулювання діапазону
освітлення фарами39Передня протитуманна фара40Центральний шлюзовий
модуль41Датчик наявності води в паль‐
ному/водяний насос№Контур42Ручне регулювання діапазону
освітлення фарами43Паливний насос44Камера заднього виду / внут‐ рішнє дзеркало заднього
огляду / модуль причепа45Світлодіодна фара, ліва/авто‐
матичне регулювання діапа‐
зону освітлення фарами, зліва46Панель приладів47Замок кермової колонки48Задній склоочисник49Зовнішнє дзеркало заднього
огляду50Світлодіодна фара, права/
автоматичне регулювання
діапазону освітлення фарами,
справа51Ліва фара ближнього світла
(світлодіодна)52Модуль керування двигуном/
модуль керування трансмісією53–

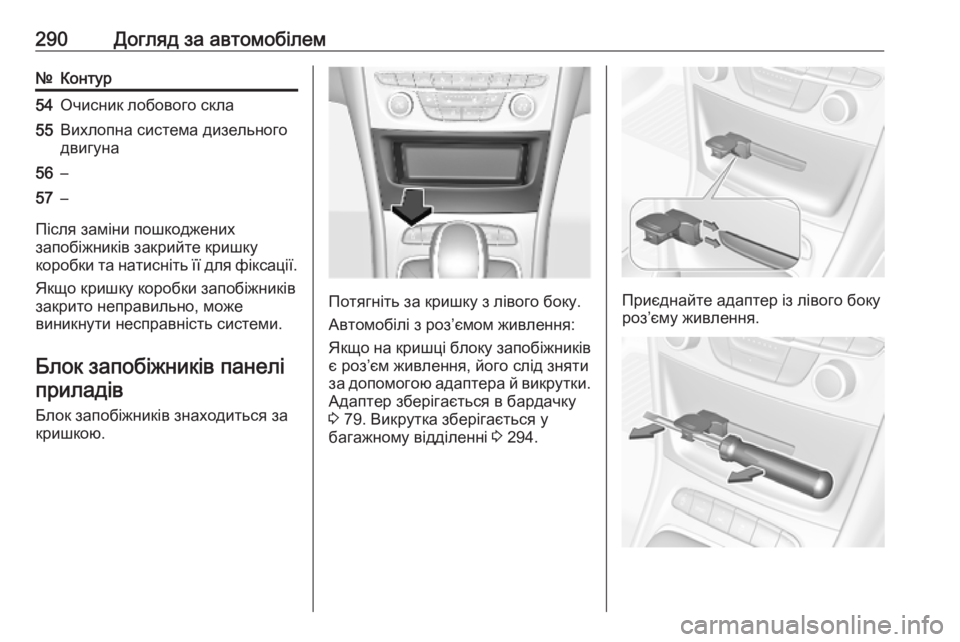

290Догляд за автомобілем№Контур54Очисник лобового скла55Вихлопна система дизельного
двигуна56–57–
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панеліприладів
Блок запобіжників знаходиться за
кришкою.
Потягніть за кришку з лівого боку.
Автомобілі з роз’ємом живлення:
Якщо на кришці блоку запобіжників
є роз’єм живлення, його слід зняти
за допомогою адаптера й викрутки.
Адаптер зберігається в бардачку
3 79. Викрутка зберігається у
багажному відділенні 3 294.Приєднайте адаптер із лівого боку
роз’єму живлення.

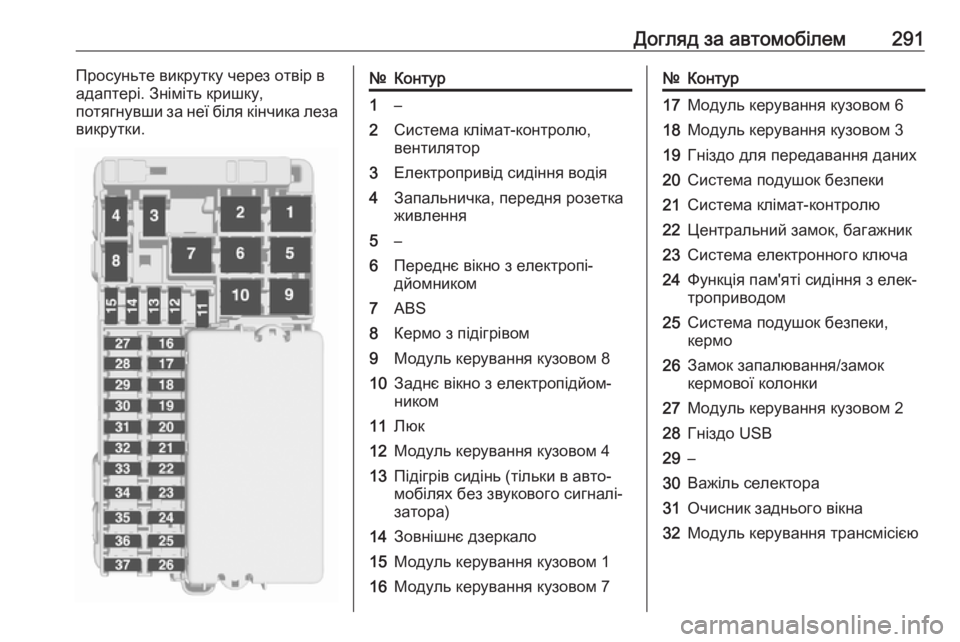

Догляд за автомобілем291Просуньте викрутку через отвір в
адаптері. Зніміть кришку,
потягнувши за неї біля кінчика леза
викрутки.№Контур1–2Система клімат-контролю,
вентилятор3Електропривід сидіння водія4Запальничка, передня розетка
живлення5–6Переднє вікно з електропі‐
дйомником7ABS8Кермо з підігрівом9Модуль керування кузовом 810Заднє вікно з електропідйом‐
ником11Люк12Модуль керування кузовом 413Підігрів сидінь (тільки в авто‐
мобілях без звукового сигналі‐
затора)14Зовнішнє дзеркало15Модуль керування кузовом 116Модуль керування кузовом 7№Контур17Модуль керування кузовом 618Модуль керування кузовом 319Гніздо для передавання даних20Система подушок безпеки21Система клімат-контролю22Центральний замок, багажник23Система електронного ключа24Функція пам'яті сидіння з елек‐
троприводом25Система подушок безпеки,
кермо26Замок запалювання/замок
кермової колонки27Модуль керування кузовом 228Гніздо USB29–30Важіль селектора31Очисник заднього вікна32Модуль керування трансмісією

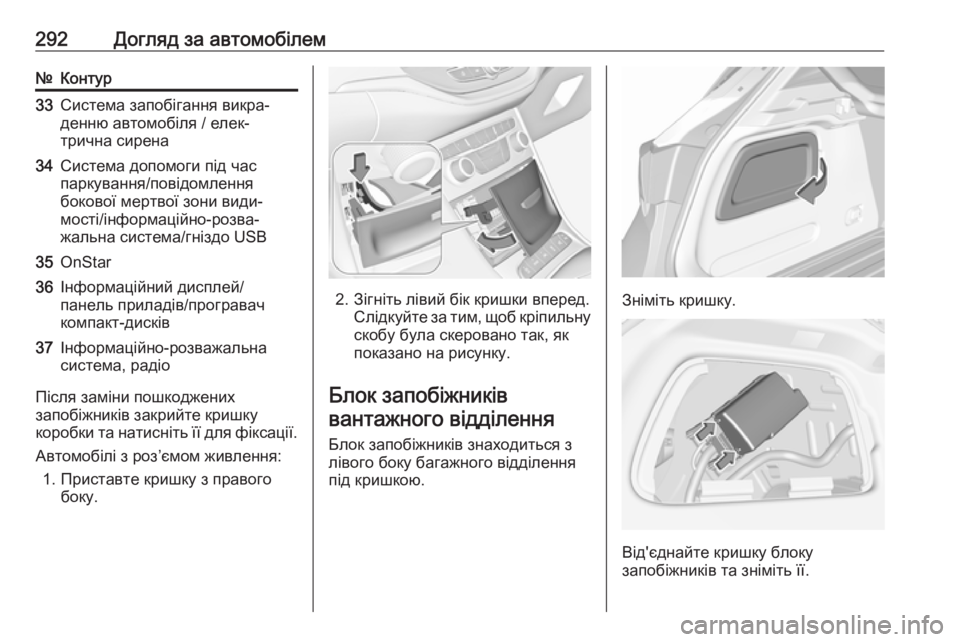

292Догляд за автомобілем№Контур33Система запобігання викра‐
денню автомобіля / елек‐
трична сирена34Система допомоги під час
паркування/повідомлення
бокової мертвої зони види‐
мості/інформаційно-розва‐
жальна система/гніздо USB35OnStar36Інформаційний дисплей/
панель приладів/програвач
компакт-дисків37Інформаційно-розважальна
система, радіо
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Автомобілі з роз’ємом живлення: 1. Приставте кришку з правого боку.
2. Зігніть лівий бік кришки вперед.Слідкуйте за тим, щоб кріпильну
скобу була скеровано так, як
показано на рисунку.
Блок запобіжників вантажного відділення
Блок запобіжників знаходиться з
лівого боку багажного відділення під кришкою.Зніміть кришку.
Від'єднайте кришку блоку
запобіжників та зніміть її.

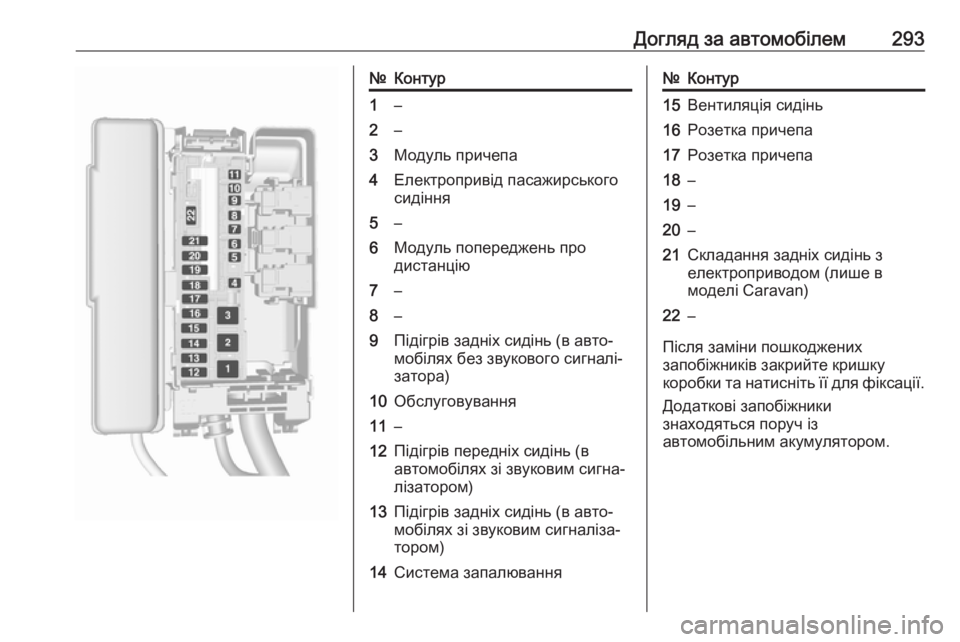

Догляд за автомобілем293№Контур1–2–3Модуль причепа4Електропривід пасажирського
сидіння5–6Модуль попереджень про
дистанцію7–8–9Підігрів задніх сидінь (в авто‐
мобілях без звукового сигналі‐ затора)10Обслуговування11–12Підігрів передніх сидінь (вавтомобілях зі звуковим сигна‐
лізатором)13Підігрів задніх сидінь (в авто‐
мобілях зі звуковим сигналіза‐
тором)14Система запалювання№Контур15Вентиляція сидінь16Розетка причепа17Розетка причепа18–19–20–21Складання задніх сидінь з
електроприводом (лише в
моделі Caravan)22–
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Додаткові запобіжники
знаходяться поруч із
автомобільним акумулятором.

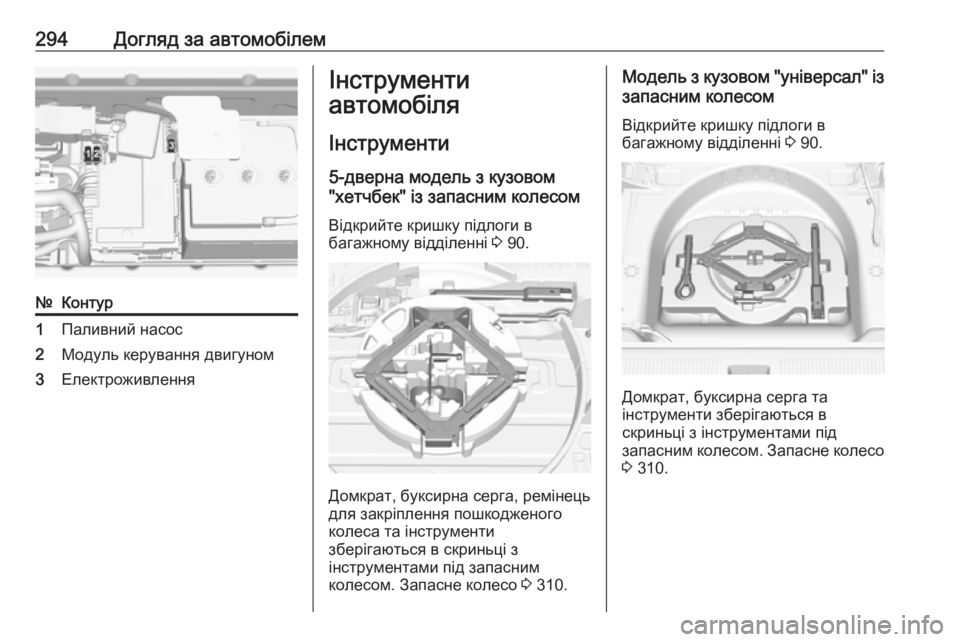

294Догляд за автомобілем№Контур1Паливний насос2Модуль керування двигуном3ЕлектроживленняІнструменти
автомобіля
Інструменти 5-дверна модель з кузовом
"хетчбек" із запасним колесом
Відкрийте кришку підлоги в
багажному відділенні 3 90.
Домкрат, буксирна серга, ремінець
для закріплення пошкодженого
колеса та інструменти
зберігаються в скриньці з
інструментами під запасним
колесом. Запасне колесо 3 310.
Модель з кузовом "універсал" із
запасним колесом
Відкрийте кришку підлоги в
багажному відділенні 3 90.
Домкрат, буксирна серга та
інструменти зберігаються в
скриньці з інструментами під
запасним колесом. Запасне колесо 3 310.
