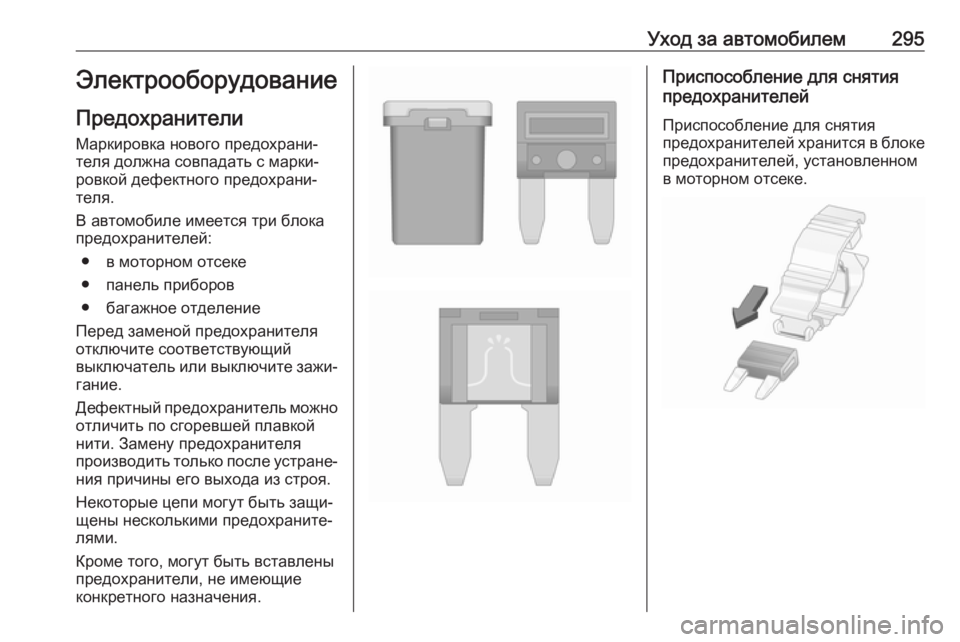

Уход за автомобилем295Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется три блока
предохранителей:
● в моторном отсеке
● панель приборов
● багажное отделение
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐ гание.
Дефектный предохранитель можно
отличить по сгоревшей плавкой
нити. Замену предохранителя
производить только после устране‐ ния причины его выхода из строя.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие
конкретного назначения.Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке
предохранителей, установленном
в моторном отсеке.

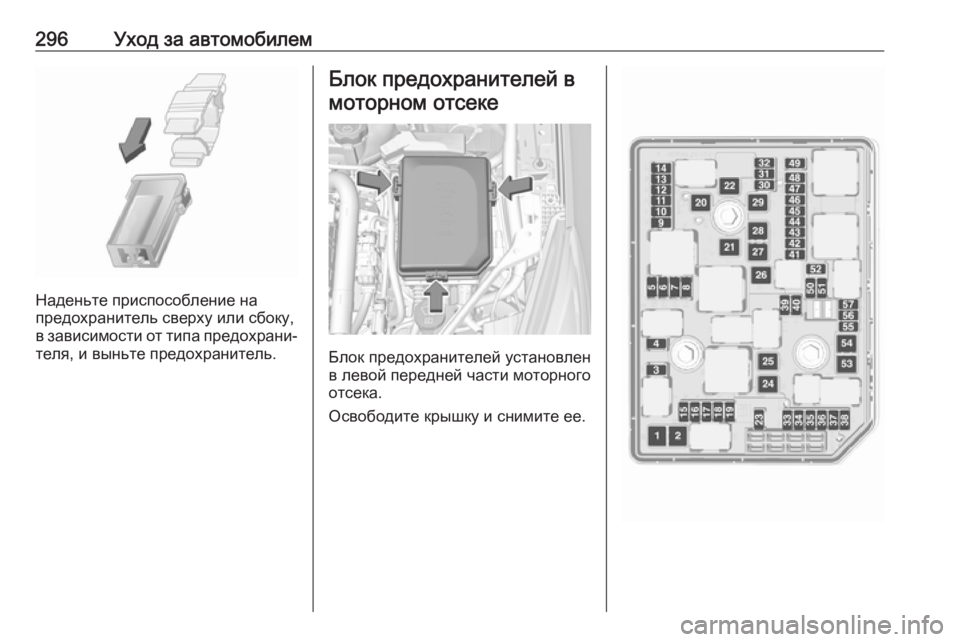

296Уход за автомобилем
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите крышку и снимите ее.

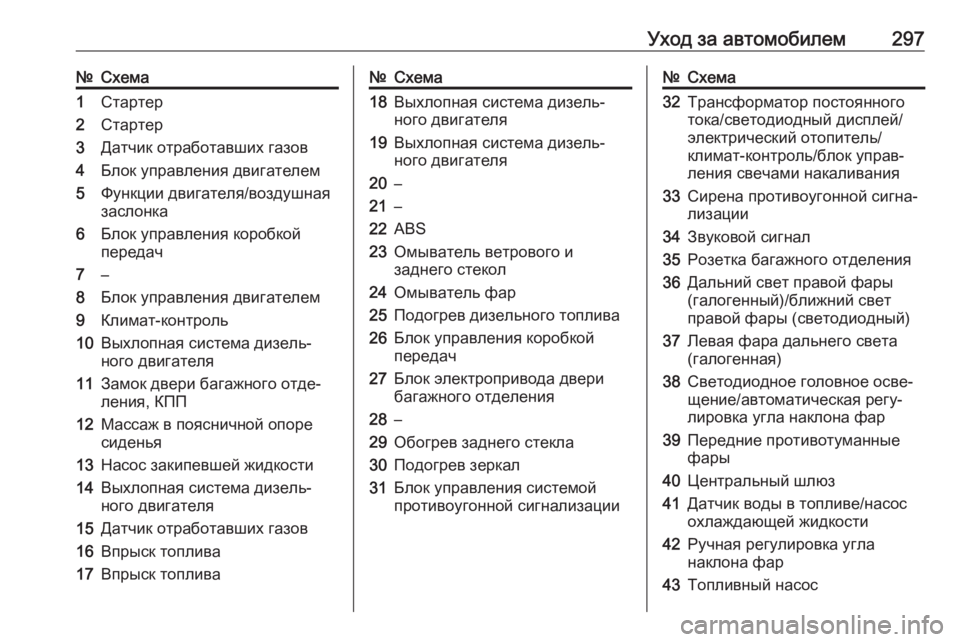

Уход за автомобилем297№Схема1Стартер2Стартер3Датчик отработавших газов4Блок управления двигателем5Функции двигателя/воздушная
заслонка6Блок управления коробкой
передач7–8Блок управления двигателем9Климат-контроль10Выхлопная система дизель‐
ного двигателя11Замок двери багажного отде‐
ления, КПП12Массаж в поясничной опоре
сиденья13Насос закипевшей жидкости14Выхлопная система дизель‐
ного двигателя15Датчик отработавших газов16Впрыск топлива17Впрыск топлива№Схема18Выхлопная система дизель‐
ного двигателя19Выхлопная система дизель‐
ного двигателя20–21–22ABS23Омыватель ветрового и
заднего стекол24Омыватель фар25Подогрев дизельного топлива26Блок управления коробкой
передач27Блок электропривода двери
багажного отделения28–29Обогрев заднего стекла30Подогрев зеркал31Блок управления системой
противоугонной сигнализации№Схема32Трансформатор постоянного
тока/светодиодный дисплей/
электрический отопитель/
климат-контроль/блок управ‐
ления свечами накаливания33Сирена противоугонной сигна‐
лизации34Звуковой сигнал35Розетка багажного отделения36Дальний свет правой фары
(галогенный)/ближний свет
правой фары (светодиодный)37Левая фара дальнего света
(галогенная)38Светодиодное головное осве‐
щение/автоматическая регу‐
лировка угла наклона фар39Передние противотуманные
фары40Центральный шлюз41Датчик воды в топливе/насос
охлаждающей жидкости42Ручная регулировка угла
наклона фар43Топливный насос

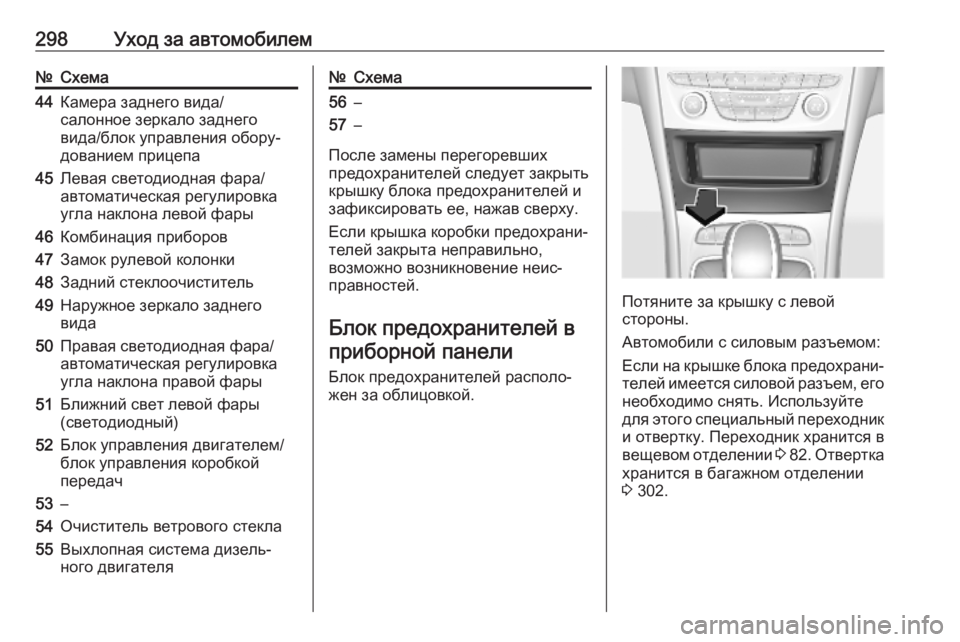

298Уход за автомобилем№Схема44Камера заднего вида/
салонное зеркало заднего
вида/блок управления обору‐
дованием прицепа45Левая светодиодная фара/
автоматическая регулировка
угла наклона левой фары46Комбинация приборов47Замок рулевой колонки48Задний стеклоочиститель49Наружное зеркало заднего
вида50Правая светодиодная фара/
автоматическая регулировка
угла наклона правой фары51Ближний свет левой фары
(светодиодный)52Блок управления двигателем/
блок управления коробкой
передач53–54Очиститель ветрового стекла55Выхлопная система дизель‐
ного двигателя№Схема56–57–
После замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.
Блок предохранителей в приборной панели
Блок предохранителей располо‐
жен за облицовкой.
Потяните за крышку с левой
стороны.
Автомобили с силовым разъемом: Если на крышке блока предохрани‐
телей имеется силовой разъем, его
необходимо снять. Используйте
для этого специальный переходник и отвертку. Переходник хранится в
вещевом отделении 3 82 . Отвертка
хранится в багажном отделении
3 302.

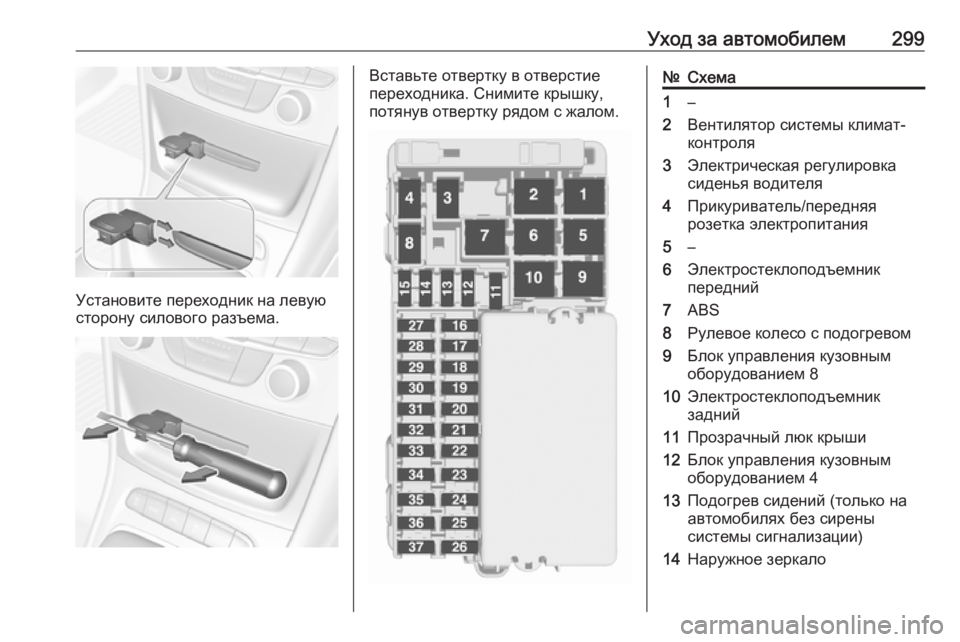

Уход за автомобилем299
Установите переходник на левую
сторону силового разъема.
Вставьте отвертку в отверстие
переходника. Снимите крышку,
потянув отвертку рядом с жалом.№Схема1–2Вентилятор системы климат-
контроля3Электрическая регулировка
сиденья водителя4Прикуриватель/передняя
розетка электропитания5–6Электростеклоподъемник
передний7ABS8Рулевое колесо с подогревом9Блок управления кузовным
оборудованием 810Электростеклоподъемник
задний11Прозрачный люк крыши12Блок управления кузовным
оборудованием 413Подогрев сидений (только на
автомобилях без сирены
системы сигнализации)14Наружное зеркало

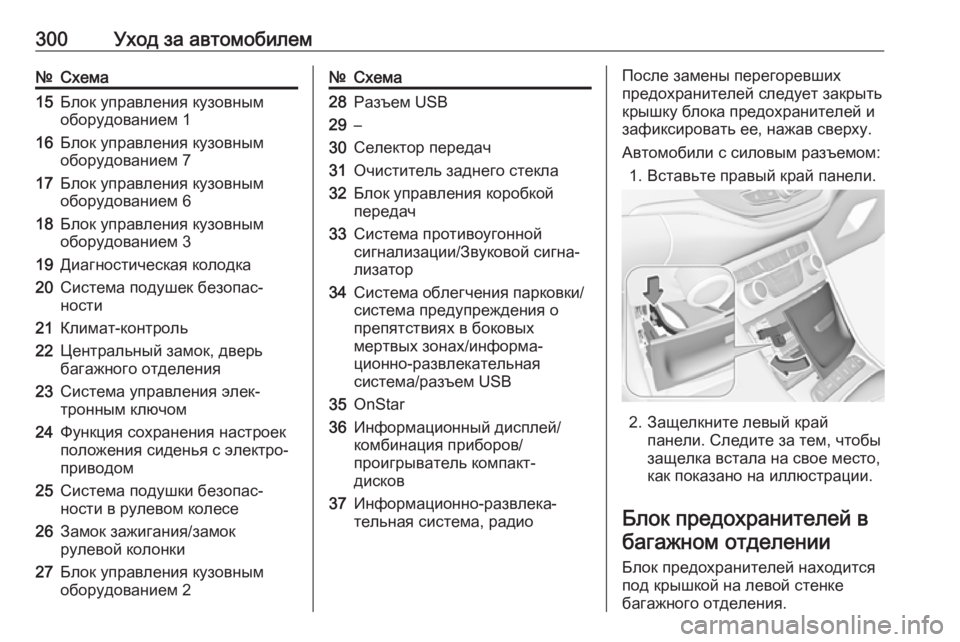

300Уход за автомобилем№Схема15Блок управления кузовным
оборудованием 116Блок управления кузовным оборудованием 717Блок управления кузовным
оборудованием 618Блок управления кузовным
оборудованием 319Диагностическая колодка20Система подушек безопас‐
ности21Климат-контроль22Центральный замок, дверь
багажного отделения23Система управления элек‐
тронным ключом24Функция сохранения настроек
положения сиденья с электро‐
приводом25Система подушки безопас‐
ности в рулевом колесе26Замок зажигания/замок
рулевой колонки27Блок управления кузовным
оборудованием 2№Схема28Разъем USB29–30Селектор передач31Очиститель заднего стекла32Блок управления коробкой
передач33Система противоугонной
сигнализации/Звуковой сигна‐
лизатор34Система облегчения парковки/
система предупреждения о
препятствиях в боковых
мертвых зонах/информа‐
ционно-развлекательная
система/разъем USB35OnStar36Информационный дисплей/
комбинация приборов/
проигрыватель компакт-
дисков37Информационно-развлека‐
тельная система, радиоПосле замены перегоревших
предохранителей следует закрыть крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Автомобили с силовым разъемом: 1. Вставьте правый край панели.
2. Защелкните левый край панели. Следите за тем, чтобы
защелка встала на свое место,
как показано на иллюстрации.
Блок предохранителей в багажном отделении
Блок предохранителей находится
под крышкой на левой стенке
багажного отделения.

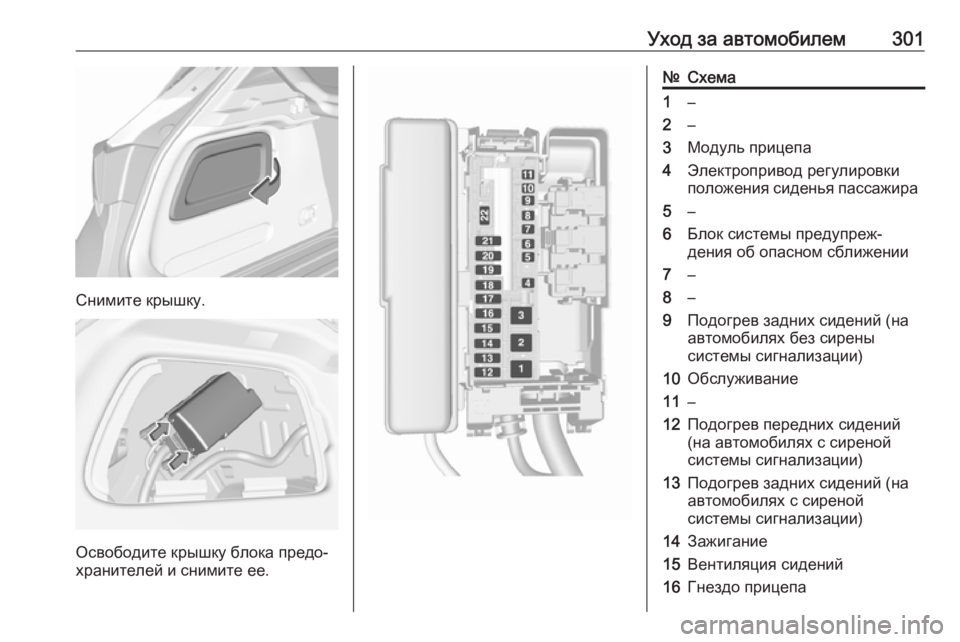

Уход за автомобилем301
Снимите крышку.
Освободите крышку блока предо‐
хранителей и снимите ее.
№Схема1–2–3Модуль прицепа4Электропривод регулировки
положения сиденья пассажира5–6Блок системы предупреж‐
дения об опасном сближении7–8–9Подогрев задних сидений (на
автомобилях без сирены
системы сигнализации)10Обслуживание11–12Подогрев передних сидений
(на автомобилях с сиреной
системы сигнализации)13Подогрев задних сидений (на
автомобилях с сиреной
системы сигнализации)14Зажигание15Вентиляция сидений16Гнездо прицепа

302Уход за автомобилем№Схема17Гнездо прицепа18–19–20–21Электропривод складываниязаднего сиденья (только
универсал)22–
После замены перегоревших
предохранителей следует закрыть
крышку блока предохранителей и
зафиксировать ее, нажав сверху.
Дополнительные плавкие предо‐
хранители расположены рядом с
аккумуляторной батареей автомо‐
биля.
№Схема1Топливный насос2Блок управления двигателем3ЭлектропитаниеАвтомобильный
инструмент
Инструмент 5-дверный хетчбэк с запасным
колесом
Откройте панель пола багажного
отделения 3 93.
Домкрат, буксирная проушина,
ремень для фиксации пробитого
колеса и инструмент хранятся в
ящике под запасным колесом.
Запасное колесо 3 319.
