2018.5 OPEL VIVARO B Instruksjonsbok

Pleie av bilen1755.Trykk for å sette på plass lyspære‐
holderen i lampeenheten, og drei
med urviseren for å feste den.
6. Fest ledningskontakten på lampeenheten.
7. Monter lampeenheten med de to boltene.
Skiltlys H1 takhøyde
1. Press ut lampen ved bruk av en flat skrutrekker.
2. Løsne ledningskontakten.
3. Press linsen av for å frigjøre klip‐ sene.
4. Skift lyspære.
5. Monter linse og fest ledningskon‐ takten igjen.
6. Skift lampe i huset.
H2 takhøyde
1. Fjern to skruer (ved bruk av verk‐ tøyet som følger med) for å
frigjøre linsen.
2. Skift lyspære.
3. Monter linsen i huset og skift ut de
to skruene.
Tåkebaklys
1. Ta ut de to boltene (ved bruk av verktøyet som følger med), og ta
ut lampeenheten.
2. Løsne ledningskontakten fra lampeenheten.
3. Drei lyspærehuset mot urviseren for å skille det fra lampeenheten.
4. Skift den øvre lyspæren.
5. Trykk for å sette på plass lyspære‐
holderen i lampeenheten, og drei
med urviseren for å feste den.

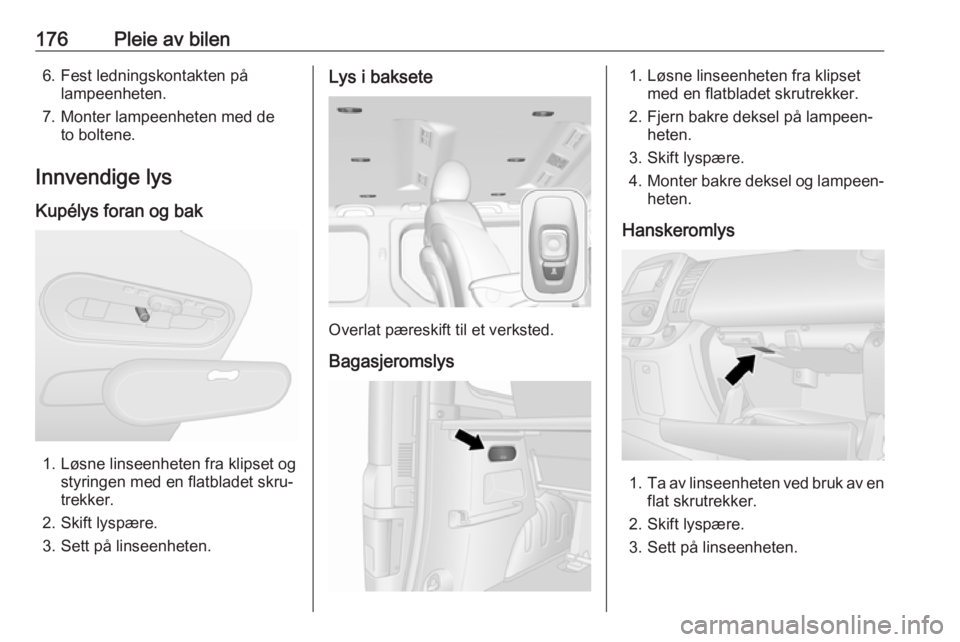

176Pleie av bilen6. Fest ledningskontakten pålampeenheten.
7. Monter lampeenheten med de to boltene.
Innvendige lys
Kupélys foran og bak
1. Løsne linseenheten fra klipset og styringen med en flatbladet skru‐
trekker.
2. Skift lyspære.
3. Sett på linseenheten.
Lys i baksete
Overlat pæreskift til et verksted.
Bagasjeromslys
1. Løsne linseenheten fra klipset med en flatbladet skrutrekker.
2. Fjern bakre deksel på lampeen‐ heten.
3. Skift lyspære.
4. Monter bakre deksel og lampeen‐
heten.
Hanskeromlys
1. Ta av linseenheten ved bruk av en
flat skrutrekker.
2. Skift lyspære.
3. Sett på linseenheten.

Pleie av bilen177Instrumentpanelbelysning
Overlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den defekte sikringen.
Det er to sikringsbokser i bilen: ● én til venstre på instrumentpane‐
let, bak kledningen
● i motorrommet, like ved batteriet
Les dette
Motorrommets sikringsboks skal bare åpnes av et verksted.
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
Det er forskjellige typer sikringer i
bilen.
Avhengig av sikringstypen kan en
defekt sikring identifiseres ved at
tråden er smeltet. Skift ikke ut
sikringen før årsaken til feilen er fjer‐
net.

178Pleie av bilenDet lønner seg å ha et komplett sett
reservesikringer i bilen. Det er plass
til reservesikringer i sikringsboksen.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Les dette
Det kan hende at ikke alle beskrivel‐
sene i denne instruksjonsboken gjel‐ der for din bil. Se sikringsboksens
etikett hvis montert.
Sikringstrekker
Det finnes en sikringsuttrekker i
sikringsboksdekselet på instrument‐
panelet.
Sett inn sikringstrekkeren ovenfra
eller fra siden på sikringer med
forskjellige utforminger, og trekk
sikringen ut.
Sikringsboksen iinstrumentpanelet
Sikringsboksen er plassert på venstre side av instrumentpanelet, bak et
kledningspanel.
Trekk øvre del av kledningspanelet
og fjern for å få tilgang til sikringsbok‐
sen.
Ingen gjenstander må oppbevares
bak denne kledningen.

Pleie av bilen179Enkelte kretser kan være beskyttet av
flere sikringer.

180Pleie av bilen

Pleie av bilen181Nr.Strømkrets1Reservebatteri (med elektronisk
nøkkelsystem)2Tilpasninger3Tilpasninger4Bilbatteri (med elektronisk
nøkkelsystem)5Ekstra varme og ventilasjon /
klimaanlegg6Anlegg for ekstra varme og
ventilasjon7Utvendige elektriske speil /
ekstra tilpasninger8Oppvarmede sidespeil9Radio / multimedia / utvendige
elektriske speil / diagnosekon‐
takt10Multimedia / tilhengerfeste11Kupélys / batteriutladningsvern12Høyre fjernlys / venstre nærlys /
sidelys / høyre kjørelysNr.Strømkrets13Nødblinklys / Blinklys14Sentrallås15Venstre fjernlys / høyre nærlys /
baklys / venstre kjørelys16Fremre tåkelys / bakre tåkelys /
nummerskiltlys17Alarm / horn / lys / vindusvisker18Instrumentgruppe19Varme- og ventilasjonssystem20Bakre vindusvisker / frontrutes‐
pylerpumpe / horn21Vanlig batteri22Ryggelys23Bremsebryter24Drivstoffinnsprøyting / starter25Kollisjonspute / rattlås26Elektrisk passasjervindu27ServostyringNr.Strømkrets28Bremselys29Reservebatteri (med elektronisk
nøkkelsystem)30Servicedisplay31Sigarettenner / strømuttak32Varme- og ventilasjonssystem33Bremselys / ABS / startsperre34Kupélys / klimaanlegg35Starte med elektronisk nøkkel‐
system36Bakrutevisker37Varsellyder38Strømuttak i bagasjerom39Elektrisk førervindu40Strømuttak bak41Starting / karosserielektronikk‐
modul42Setevarme

182Pleie av bilenNr.Strømkrets43Fartsskriver44Vindusvisker45Varme / klimaanlegg
Etter å ha byttet defekte sikringer,
skiftes kledningspanelet.
Verktøy i bilen
Verktøy
Jekken, hjulnøkkelen, hjulbolthylsen,
torx-nøkkelen, adaptere, hjuldeksel‐
krok, slepekrok finnes i en enhet som
er lagret under førersetet.
Skyv setet forover og fell seteryggen
forover 3 46 for å få tilgang til verk‐
tøyboksen. Verktøyboksen kan være
festet i posisjonen med en vingemut‐ ter. Vri vingemutteren mot klokken for å frigjøre.
Hjulskift 3 190.
Reservehjul 3 192.
Biler med dekkreparasjonssett: Hjul‐
dekselkroken og torxnøkkelen
oppbevares i esken til dekkrepara‐
sjonssettet under førersetet.
Dekkreparasjonssett 3 188.
