2018.5 OPEL MOKKA X Infotainment kézikönyv (in Hungarian)

Tárolás63Hajtsa ki a rendszámtábla-tartót
Emelje meg a rendszámtábla-tartót,
és hajtsa hátrafelé.
Rögzítse a rendszámtáblát a hátsó
szállítórendszer első használata
előtt.
Hajtsa ki a hátsó lámpákat
A hátsó lámpák felszereléséhez
vegye ki mindkét csapot ( 1). Húzza ki
a hátsó lámpákat a tartóból előrefelé
( 2 ) és lefelé, és hajtsa őket oldalra.
Nyomja a hátsó lámpákat a tartóba
( 1 ) és szerelje vissza a csapokat ( 2)
teljesen, hogy rögzítse a lámpákat.
Hajtsa ki a keréktartót

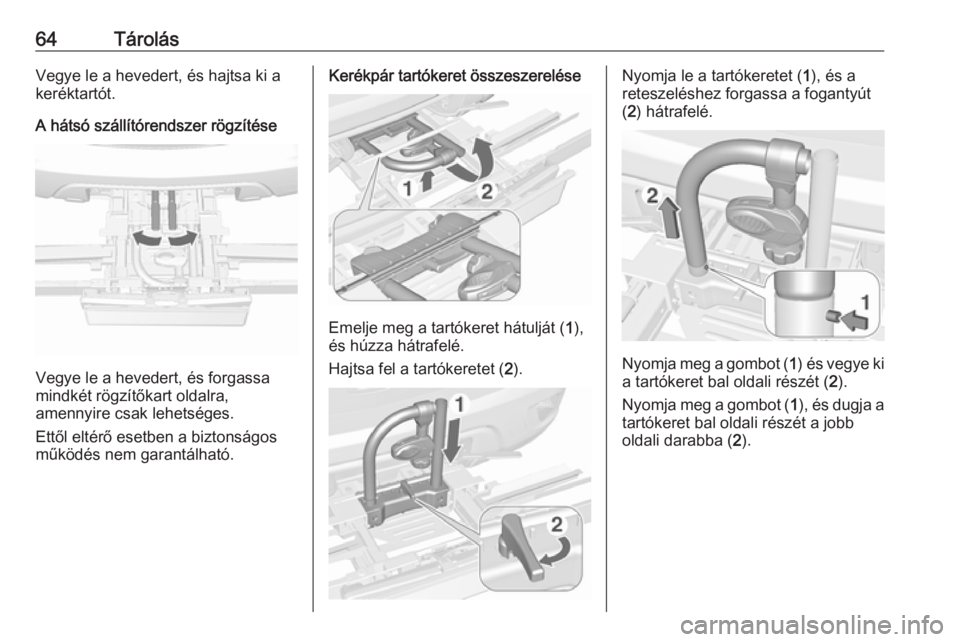

64TárolásVegye le a hevedert, és hajtsa ki a
keréktartót.
A hátsó szállítórendszer rögzítése
Vegye le a hevedert, és forgassa
mindkét rögzítőkart oldalra,
amennyire csak lehetséges.
Ettől eltérő esetben a biztonságos
működés nem garantálható.
Kerékpár tartókeret összeszerelése
Emelje meg a tartókeret hátulját ( 1),
és húzza hátrafelé.
Hajtsa fel a tartókeretet ( 2).
Nyomja le a tartókeretet ( 1), és a
reteszeléshez forgassa a fogantyút
( 2 ) hátrafelé.
Nyomja meg a gombot ( 1) és vegye ki
a tartókeret bal oldali részét ( 2).
Nyomja meg a gombot ( 1), és dugja a
tartókeret bal oldali részét a jobb
oldali darabba ( 2).

Tárolás65
Kerékpár rögzítése
1. Állítsa a pedálokat az ábránlátható helyzetbe, és helyezze akerékpárt a keréktartóba.
Ellenőrizze, hogy a kerékpár a
keréktartó közepén helyezkedik
el.
2. Rögzítse a rövid tartókeretet a kerékpár vázához. A rögzítéshez
forgassa a gombot az óramutató
járásával megegyező irányba.
3. A kerékpárok kerekeit rögzítse a keréktartókhoz a hevederek
segítségével.
4. Ellenőrizze, hogy mindkét kerékpár biztosan rögzült a
helyén.
Figyelem!
Biztosítsa, hogy legalább 5 cm rés legyen a kerékpár és a gépjármű
között. Szükség esetén, lazítsa ki
a kormányt, és fordítsa oldalra.
Csatlakozódarab felszerelése
Ha egynél több kerékpárt szállít,
rögzíteni kell az adaptert.

66Tárolás
1. Szerelje a csatlakozódarabot ahátsó szállítórendszerhez az ábra
szerint.
2. Forgassa a kart ( 1) előrefelé, és
tartsa meg, majd engedje le a
csatlakozódarabot ( 2) hátul.
3. Engedje fel a kart, és ellenőrizze, hogy a csatlakozódarab biztosan
bereteszelődött.
4. A csatlakozódarabhoz rögzített szíjat vezesse el a kar alatt a
hátsó szállítórendszer
visszahajtásakor. Rögzítse a
szíjat.
További kerékpáros felerősítése
A további kerékpárok felerősítése
hasonló az első kerékpár
felerősítéséhez. Néhány további
lépésre kell figyelni:
1. A kerékpár felrakása előtt szükség esetén mindig hajtsa ki a
következő kerékpár keréktartóját.
2. A kerékpár felrakása előtt mindig forgassa a pedálokat megfelelő
helyzetbe.
3. A kerékpárokat váltakozva jobbra és balra fordítva helyezze el a
hátsó szállítórendszeren.

Tárolás674. A kerékpárokat mindig akorábban felszerelthez igazítsa. Akerékpárok kerékagya nem
érintheti egymást.
5. Rögzítse a kerékpárokat tartókerettel és rögzítőszíjakkal
az első kerékpárnál leírtak szerint. A tartókereteket
párhuzamosan rögzítse.
A második kerékpár tartókerethez
rögzítéséhez a hosszú
tartókeretet használja.
A harmadik kerékpár
rögzítéséhez a rövid kiegészítő
tartókeretet használja. A
tartókeretet a második és
harmadik kerékpár váza között
kell rögzíteni.
6. A harmadik kerékpár mindkét kerekét erősítse hozzá a
keréktartókhoz is, a hevederek
segítségével.
A láthatóság növelése érdekében
javasolt figyelmeztető jelzést
elhelyezni a leghátsó kerékpáron.
Hátsó szállítórendszer hátrahajtása
A hátsó szállítórendszer, a
csomagtérhez való hozzáférés
érdekében, hátrahajtható.
● Felerősített csatlakozódarab nélkül:
A kireteszeléshez nyomja meg akart ( 1) és tartsa megnyomva.
A hátsó szállítórendszer
behajtásához húzza hátrafelé a
tartókeretet ( 2).
● Felerősített csatlakozódarabbal:
9 Figyelmeztetés
Ügyeljen, amikor kioldja a hátsó
szállítórendszert, mivel
hátrahajlik. Fennáll a sérülés
veszélye.

68Tárolás
Tartsa a leghátsó kerékpár vázát( 1 ) az egyik kezével, és a
kireteszeléshez húzza meg a
hurkot ( 2).
Tartsa a leghátsó kerékpárt
mindkét kezével, és hajtsa hátsó szállítórendszert hátrafelé.
Ha a hátsó szállítórendszer hátra van
hajtva, a láthatóság növelése
érdekében a jármű hátsó lámpái
világítanak.
9 Figyelmeztetés
Amikor ismét előrehajtja a hátsó
szállítórendszert, biztosítsa, hogy
a rendszer biztonságosan
reteszelődjön.
Kerékpárok leszerelése
Vegye le a rögzítőhevedereket a
kerekekről.
Forgassa a gombot az óramutató
járásával ellenkező irányba, és vegye le a tartókereteket.
Csatlakozódarab leszerelése
Mielőtt eltávolítja a hátsó
szállítórendszeren lévő kerékpárt,
szerelje le a csatlakozódarabot.
1. Hajtsa be a keréktartókat.
2. Gombolja ki a szíjat.
3. Fordítsa előrefelé a kart ( 1), és
tartsa meg.
4. Emelje meg a csatlakozódarabot (2 ) hátul, és vegye le.

Tárolás69Kerékpár tartókeret szétszerelése
Nyomja meg a gombot (1), és vegye
ki a tartókeret felső részét ( 2).
Nyomja meg a gombot ( 1) és szerelje
vissza a tartókeretet ( 2).
Rendezze el a tartókereteket az ábra
szerint.
A kioldáshoz forgassa a fogantyút ( 1)
oldalra, és emelje fel a tartókeretet
( 2 ).
Hajtsa hátra a tartókeretet, majd
nyomja előre ütközésig ( 1).
Nyomja le hátul ( 2) a tartókeretet.
Hajtsa be a keréktartót
Hajtsa be a keréktartót. Rögzítse a
szíjat.

70Tárolás
Rakja el gondosan a rögzítőszíjakat.
A hátsó tartószerkezet kioldása
Forgassa mindkét rögzítőkart befelé,
amennyire csak lehetséges. Rögzítse a szíjat.
Hajtsa be a hátsó lámpákat
Távolítsa el mindkét csapot. Húzza ki a hátsó lámpákat a tartóból és
helyezze a abba a pozícióba, amibe
tárolni kell.
Nyomja a hátsó lámpákat a tartóba
(1). Helyezze be a csapokat a tartó és a hátsó lámpák (2) kijelölt lyukaiba.
Megjegyzés
Ellenőrizze, hogy a jármű hátsó
lámpái jól működnek.
Hajtsa be a rendszámtábla-tartót
Emelje meg a rendszámtábla-tartót,
és hajtsa előre.
A hátsó szállítórendszer
visszahajtásaFigyelem!
Győződjön meg arról, hogy
minden felhajtható alkatrész, pl. a
kerékvájatok és rögzítő keretek, helyesen legyenek tárolva.
Ellenkező esetben, amikor
megpróbálja visszahúzni a hátsó
szállítórendszert, az megsérülhet.
