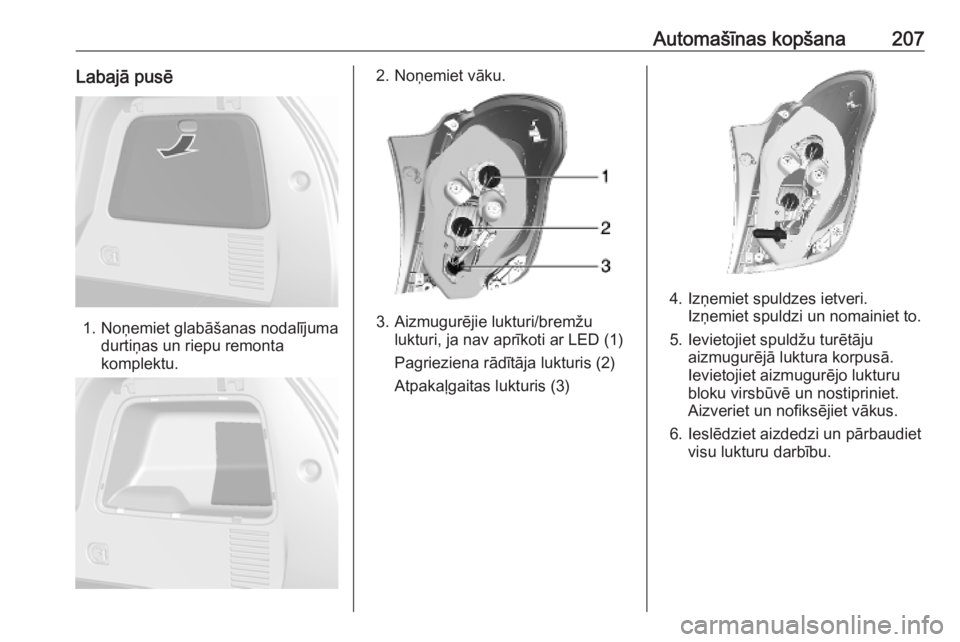

Automašīnas kopšana207Labajā pusē
1. Noņemiet glabāšanas nodalījumadurtiņas un riepu remonta
komplektu.
2. Noņemiet vāku.
3. Aizmugurējie lukturi/bremžu lukturi, ja nav aprīkoti ar LED (1)
Pagrieziena rādītāja lukturis (2)
Atpakaļgaitas lukturis (3)
4. Izņemiet spuldzes ietveri. Izņemiet spuldzi un nomainiet to.
5. Ievietojiet spuldžu turētāju aizmugurējā luktura korpusā.
Ievietojiet aizmugurējo lukturu
bloku virsbūvē un nostipriniet.
Aizveriet un nofiksējiet vākus.
6. Ieslēdziet aizdedzi un pārbaudiet visu lukturu darbību.

208Automašīnas kopšanaNumura zīmes
apgaismojums
1. Izspiediet lampiņu uz āru, izmantojot skrūvgriezi.
2. Izņemiet lampas korpusu virzienā
uz leju, uzmanoties, lai nenorautu
vadu.
Pagrieziet spuldzes ietveri pretēji
pulksteņrādītāju kustības
virzienam un atbrīvojiet to.
3. Izņemiet spuldzi no ietveres un nomainiet to.
4.Ievietojiet spuldzes ietveri lampas
korpusā un pagrieziet to
pulksteņrādītāju kustības virzienā.
5. Uzstādiet lampas korpusu atpakaļ
vietā un pieskrūvējiet ar
skrūvgriezi.
Aizmugurējais miglas lukturis
Spuldzēm var piekļūt no automašīnas
apakšpuses.
1. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no reflektora.

Automašīnas kopšana2092. Atvienojiet spuldzes patronu nospraudsavienojuma, piespiežot
fiksatora mēlīti.
3. Izņemiet un nomainiet spuldzes patronu ar spuldzi un piestipriniet
spraudsavienojumu.
4. Ievietojiet spuldzes ligzdu reflektorā un pagrieziet to
pulksteņrādītāju kustības virzienā,
lai nofiksētu.Elektrosistēma
Drošinātāji Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Nodalījumā virs akumulatoru
baterijas pozitīvās spailes atrodas daži galvenie drošinātāji. Vajadzības
gadījumā uzticiet šo drošinātāju
nomaiņu autoservisam.
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā
pārkusušās stieplītes. Nenomainiet drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.
Drošinātāju blokā var atrasties arī
drošinātāji bez funkcijas.
Piezīme
Var gadīties, ka ne visi drošinātāju bloku apraksti, kas atrodami šajā
rokasgrāmatā, atbilst drošinātāju
blokiem jūsu automašīnā.Iepazīstoties ar drošinātāju bloka
saturu, vadieties pēc drošinātāju
bloka uzlīmes.
Drošinātāju izvilkšanas
instruments
Motora nodalījuma drošinātāju blokā
var atrasties drošinātāju izvilkšanas
instruments.
Atkarībā no drošinātāja veida
satveriet to ar drošinātāju izvilkšanas
instrumentu no augšas vai sāniem un
izvelciet.
Dzinēja nodalījumadrošinātāju bloks

210Automašīnas kopšanaDrošinātāju bloks atrodas motora
nodalījumā.
Atāķējiet vāku, paceliet to uz augšu
un noņemiet.MinidrošinātājiNr.Elektriskā ķēde1Jumta lūku2Ārējo spoguļu slēdzis/lietus
sensors/elektrisko logu piedziņa3–4–5Elektrisko bremžu vadības
modulis6Intelektiskais akumulatoru bate‐
rijas sensors7Stūres statņa bloķētājs8Pārnesumkārbas vadības
modulis9–10Atpakaļskata kamera/salona
atpakaļskata spogulis/priekšējo
lukturu slēdzis/priekšējie lukturi11Aizmugurējā stikla tīrītājs12Aizmugurējā stikla apsilde13Sēdeklis, gurnu balsts14Ārējo spoguļu apsilde15LPG modulis / degvielas
sistēmas vadības modulisNr.Elektriskā ķēde16Sēdekļu apsilde17Pārnesumkārbas vadības
modulis R/C/ūdens sūknis/
papildu sildītājs18Dzinēja vadības modulis R/C19Degvielas sūknis20–21Dzesēšanas ventilators22–23Aizdedzes spole / inžektori24Apskalotāja sūknis25Priekšējo lukturu slēdzis26Dzinēja vadības sensori27–28Aizdedze29Aizdedzi 1/230Izplūdes sistēma31Kreisās puses tālā gaisma32Labās puses tālā gaisma33Motora vadības modulis34Signāltaure

Automašīnas kopšana211Nr.Elektriskā ķēde35Gaisa kondicionēšanas sistēma36Priekšējie miglas lukturi
J-Case drošinātāji
Nr.Elektriskā ķēde1Elektrisko bremžu vadības
modulis2Priekšējā stikla tīrītājs3Lineāras jaudas modulis4Instrumentu paneļa drošinātāju
bloka strāvas spaile5–6Degvielas sildītājs7Starteris8Dzesēšanas ventilators9Dzesēšanas ventilators10Dzinēja vadības modulis / kvēl‐
svece11StarterisInstrumentu paneļa
drošības bloks
Automašīnās ar stūri kreisajā pusē
salona drošinātāju bloks atrodas
vadītāja pusē zem instrumentu
paneļa. Lai piekļūtu drošinātājiem,
noņemiet glabāšanas nodalījumu. Lai
noņemtu glabāšanas nodalījumu,
atveriet un pavelciet to.

212Automašīnas kopšanaMinidrošinātājiNr.Elektriskā ķēde1Virsbūves elektronisko sistēmu
vadības modulis2Virsbūves elektronisko sistēmu
vadības modulis3Virsbūves elektronisko sistēmu
vadības modulis4Virsbūves elektronisko sistēmu
vadības modulis5Virsbūves elektronisko sistēmu
vadības modulis6Virsbūves elektronisko sistēmu
vadības modulis7Virsbūves elektronisko sistēmu
vadības modulis8Virsbūves elektronisko sistēmu
vadības modulis9Aizdedzes slēdzis10Drošības diagnostikas modulis11Datu saites savienotājs12Klimata kontrole13Bagāžas nodalījuma durvis14Centrālais vārtejas modulisNr.Elektriskā ķēde15Brīdinājums par izbraukšanu no
kustības joslas / salona spogulis16Adaptīvais priekšējais apgai‐
smojums17Stūres statņa bloķētājs18Ultraskaņas novietošanas
sensoru modulis19Virsbūves vadības modulis / sprieguma regulēšana20Stūre21–22Cigarešu piesmēķētājs / līdz‐
strāvas piederumu elektriskā
kontaktligzda (priekšā)23Cigarešu piesmēķētājs / līdz‐
strāvas piederumu elektriskā
kontaktligzda (viduskonsolē
aizmugurē)24Rezerve25Telemātikas apkopes modulis26Stūres rata apsilde27Instrumentu paneļa bloks/infor‐
mācijas un izklaides sistēma/
papildu sildītāja slēdzisNr.Elektriskā ķēde28Piekabes spraudkontakts29Informācijas displejs/informā‐
cijas un izklaides sistēma30Pārnesumkārbas vadības
modulis31Kontrolmērinstrumentu panelis32Informācijas un izklaides
sistēma33Piekabes spraudkontakts34Pasīvā iekāpšana / pasīvās
iedarbināšanas modulis
S/B drošinātāji
Nr.Elektriskā ķēde01Sēdekļu elektriskas regulēšanas
slēdzis02Rezerve03Elektriskie logi priekšā04Elektriskie logi aizmugurē05Loģistikas režīms06Sēdekļu elektriskas regulēšanas
slēdzis

Automašīnas kopšana213Nr.Elektriskā ķēde07Rezerve08Rezerve
Midi drošinātājs
Nr.Elektriskā ķēdeM01PTC
Bagāžas nodalījumadrošinātāju bloks
Atrodas aizmugurējā nodalījuma
kreisajā pusē.
Lai piekļūtu drošinātājiem, noņemiet
pārsegu.
MinidrošinātājiNr.Elektriskā ķēde1Pastiprinātājs2Pilnpiedziņa3–4Selektīvā katalītiskā redukcija5Selektīvā katalītiskā redukcija6Selektīvā katalītiskā redukcija7Selektīvā katalītiskā redukcija8Rezerve9Rezerve10Rezerve11–12Rezerve13–14–15Rezerve16–17–18–

214Automašīnas kopšanaS/B drošinātājiNr.Elektriskā ķēde1DC/DC 400 W pārveidotājs2DC/DC 400 W pārveidotājs3–4–5–6–7–8–9–Automašīnas
instrumenti
Instrumenti Automašīnas ar riepu remonta
komplektu
Instrumenti un riepu remonta
komplekts atrodas bagāžas
nodalījuma labajā pusē.
Riepu remonta komplekts 3 223.
Automašīnas ar rezerves riteni
Domkrats un instrumenti atrodas
bagāžas nodalījumā, speciālā
novietnē virs rezerves riteņa.
Riteņu nomaiņa 3 226.
Rezerves ritenis 3 228.
