Cura del veicolo175Staccare i coperchi dei bulloni
ruota con un cacciavite e rimuo‐
verli. Per proteggere il cerchio,
porre un panno morbido tra il
cacciavite e il cerchio in lega.
Ruote in lega con copriruota centrale
Inserire l'estrattore nella fessura
aperta della calotta centrale e
rimuovere la calotta dalla ruota.
Attrezzi per il veicolo 3 163.
2. Montare la chiave della ruota assi‐
curandosi che sia posizionata in
modo sicuro, quindi allentare ogni
bullone di mezzo giro.
Le ruote potrebbero essere
protette da bulloni di bloccaggio.
Per allentare questi bulloni speci‐ fici, fissare prima l'adattatore per i bulloni di bloccaggio ruote sulla
testa del bullone prima di instal‐
lare la chiave per ruote. L'adatta‐
tore si trova nel cassettino
portaoggetti.
3. Controllare che il martinetto sia in
posizione corretta sotto il relativo
punto di sollevamento del veicolo.
4. Posizionare il martinetto all'al‐ tezza necessaria. Posizionarlo
direttamente sotto al punto di
sollevamento, in modo da impe‐
dirne lo scivolamento.
Collegare la manovella del marti‐
netto e, con il martinetto corretta‐
mente allineato, ruotare la mano‐
vella fino a sollevare la ruota dal
terreno.
5. Svitare i bulloni ruota. 6. Sostituire la ruota.
7. Avvitare i bulloni ruota.
8. Abbassare il veicolo.

176Cura del veicolo9.Servendosi dell'apposita chiave e
assicurandosi che sia posizionata
saldamente, serrare ciascun dado procedendo per coppie opposte.
La coppia di serraggio è di 140 Nm.
10. Allineare il foro della valvola sul copricerchio della ruota in acciaio
con la valvola dello pneumatico
prima di rimontare il copricerchio.
Montare i copribulloni della ruota
o la calotta centrale sulla ruota in
lega.
11. Riporre e fissare la ruota sosti‐ tuita, gli attrezzi per il veicolo
3 163 e l'adattatore per i bulloni di
bloccaggio delle ruote 3 54.
12. Controllare prima possibile sia la pressione di gonfiaggio del pneu‐
matico montato, sia la coppia di
serraggio dei bulloni.
Far sostituire o riparare quanto prima il pneumatico difettoso.Posizione di sollevamento sulla
piattaforma
Posizione del braccio posteriore della
piattaforma di sollevamento, posizio‐
nato centralmente sotto la cavità della soglia.
Posizione del braccio anteriore della
piattaforma di sollevamento in corri‐
spondenza del sottoscocca.
Ruota di scorta
Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di
riparazione dei pneumatici.
La ruota di scorta può essere classi‐
ficata come ruotino di scorta, in base
alla sua misura rispetto alle altre ruote
e alle normative vigenti in materia. In
questo caso si applica un limite
massimo di velocità, nonostante
questo non sia indicato sulla ruota di
scorta.

Cura del veicolo177La ruota di scorta ha il cerchio in
acciaio.Attenzione
L'uso di una ruota di scorta più
piccola delle altre ruote o in combi‐
nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
La ruota di scorta è situata nel vano
di carico sotto la copertura del
pianale. E' fissata nell'incavo
mediante un bullone a galletto.
L'alloggiamento della ruota di scorta
non è progettato per contenere pneu‐ matici di tutte le dimensioni consen‐
tite. Se dopo la sostituzione delle
ruote, nell'alloggiamento della ruota
di scorta deve essere riposta una
ruota di dimensioni maggiori rispetto
a quella di scorta, la copertura del
pianale può essere posizionata sulla
ruota sporgente.
Ruotino di scortaAttenzione
L'uso del ruotino di scorta può
compromettere la guidabilità della vettura. Far sostituire o riparare
quanto prima il pneumatico difet‐
toso.
Montare solo un ruotino di scorta.
Non viaggiare a velocità superiori a
80 km/h. Affrontare le curve lenta‐
mente. Non usare il ruotino di scorta
per periodi prolungati.
Se si fora uno dei pneumatici poste‐
riori mentre si traina un altro veicolo,
montare la ruota di scorta provvisoria davanti e un pneumatico normale
dietro.
Catene da neve 3 170.
Sistemazione di una ruota
danneggiata nel vano di carico
con una fascetta
Utilizzare la fascetta che si trova nella
scatola degli attrezzi.
Attrezzi per il veicolo 3 163.
1. Rimuovere la copertura del vano di carico e sollevare il pianale del
vano di carico. Posizionare la
scatola degli attrezzi e la ruota
danneggiata in verticale nel vano.
2. Tirare la manopola di sblocca sulla cima dello schienale poste‐
riore e muovere lo schienale in
avanti.

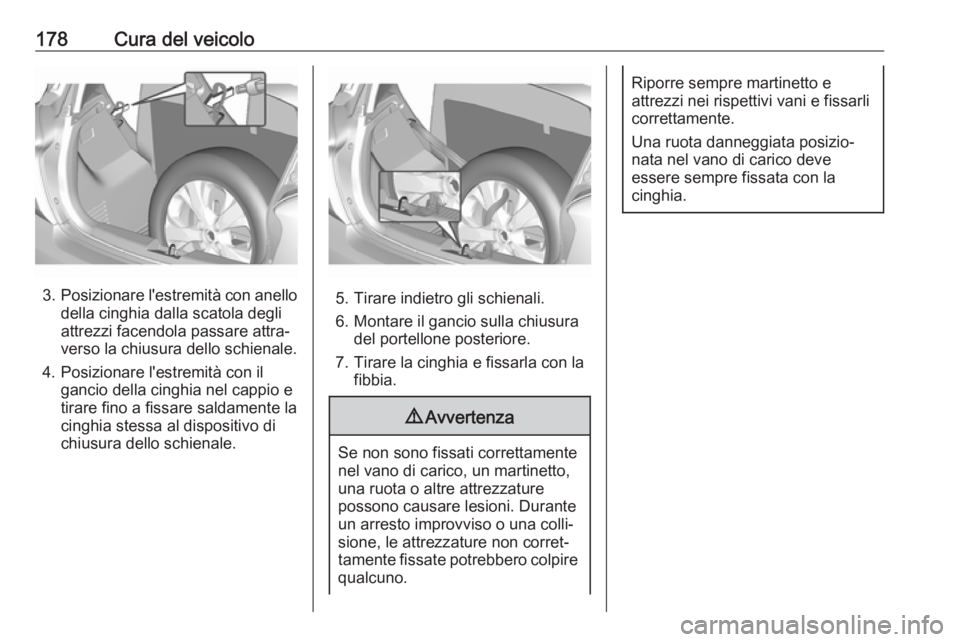

178Cura del veicolo
3.Posizionare l'estremità con anello
della cinghia dalla scatola degli
attrezzi facendola passare attra‐
verso la chiusura dello schienale.
4. Posizionare l'estremità con il gancio della cinghia nel cappio e
tirare fino a fissare saldamente la
cinghia stessa al dispositivo di
chiusura dello schienale.5. Tirare indietro gli schienali.
6. Montare il gancio sulla chiusura del portellone posteriore.
7. Tirare la cinghia e fissarla con la fibbia.
9 Avvertenza
Se non sono fissati correttamente
nel vano di carico, un martinetto,
una ruota o altre attrezzature
possono causare lesioni. Durante
un arresto improvviso o una colli‐
sione, le attrezzature non corret‐
tamente fissate potrebbero colpire qualcuno.
Riporre sempre martinetto e
attrezzi nei rispettivi vani e fissarli
correttamente.
Una ruota danneggiata posizio‐
nata nel vano di carico deve
essere sempre fissata con la
cinghia.

Cura del veicolo179Avviamento di
emergenza
Non avviare il veicolo con un carica‐
batteria rapido.
Un veicolo con la batteria scarica può
essere avviato usando gli appositi
cavi di avviamento e la batteria di un
altro veicolo.9 Avvertenza
L'avviamento di emergenza va
eseguito con estrema cautela.
Qualsiasi scostamento dalle
seguenti istruzioni può causare
infortuni o danni derivanti dall'e‐
splosione della batteria e danneg‐ giare i sistemi elettrici di entrambii veicoli.
9 Avvertenza
Evitare il contatto della batteria
con occhi, pelle, tessuti e superfici verniciate. Il liquido contiene acido
solforico che può causare lesioni e
danni in caso di contatto diretto.
● Non esporre mai la batteria a fiamme libere o scintille.
● Se è scarica, la batteria del veicolo può gelare già a 0 °C.
Prima di collegare i cavi di avvia‐ mento, sbrinare la batteria.
● Indossare occhiali e indumenti protettivi durante la manipola‐zione della batteria.
● Utilizzare una batteria di soccorso con la stessa tensionenominale (12 V). E una capacità
(ah) non molto inferiore a quella
della batteria scarica.
● Utilizzare cavi di emergenza con morsetti isolati e una sezione
minima di 16 mm 2
.
● Non scollegare la batteria scarica
dal veicolo.
● Spegnere tutti i dispositivi elettrici
non necessari.
● Non sporgersi sopra la batteria durante la procedura di avvia‐
mento di emergenza.
● I morsetti di un cavo non devono toccare i morsetti dell'altro cavo.● Durante l'avviamento di emer‐genza i veicoli non devono
entrare in contatto tra di loro.
● Applicare il freno di staziona‐ mento, cambio in folle.
● Aprire i cappelli di protezione dei terminali positivi di entrambe le
batterie del veicolo.
Ordine di connessione dei cavi:
1. Collegare il cavo rosso al termi‐ nale positivo della batteria di
soccorso.
2. Collegare l'altro morsetto del cavo
rosso al terminale positivo della
batteria scarica.

180Cura del veicolo3.Collegare il cavo nero al terminale
negativo della batteria di
soccorso.
4. Collegare l'altro morsetto del cavo
nero a un punto di massa del
veicolo, come il blocco motore o
un bullone di montaggio del
motore. Collegare il più lontano
possibile dalla batteria veicolo
scarica, comunque a non meno di 60 cm.
Disporre i cavi in modo che non si
impiglino nelle parti in movimento
all'interno del vano motore.
Per avviare il motore: 1. Avviare il motore del veicolo con la batteria di soccorso.
2. Dopo 5 minuti avviare l'altro motore. I tentativi di avviamento
non devono durare più di
15 secondi e devono essere
eseguiti a intervalli di 1 minuto.
3. Ad avviamento avvenuto, lasciare
girare entrambi i motori al minimo per circa 3 minuti lasciando i cavi
collegati.4. Accendere alcuni dispositivi elet‐ trici, come ad esempio i fari o il
lunotto termico, del veicolo con la
batteria scarica.
5. Seguire la procedura di collega‐ mento in ordine inverso per scol‐
legare i cavi.Traino
Traino del veicolo
L'occhiello di traino è riposto insieme
agli attrezzi per il veicolo 3 163.
1. Avvolgere la punta di un caccia‐
vite a taglio con un panno per
evitare danni alla vernice. Sbloc‐
care il coperchio usando il caccia‐
vite e togliere il coperchio.

Cura del veicolo181
2. Avvitare a fondo l'occhiello ditraino fino all'arresto in posizione
orizzontale.
3. Collegare una fune di traino, o ancor meglio una barra di traino,
all'occhiello di traino.
Generale
L'occhiello di traino deve essere utiliz‐ zato esclusivamente per trainare il
veicolo, e non per recuperarlo.
Inserire l'accensione per sbloccare il
bloccasterzo e permettere il funzio‐
namento delle luci dei freni, dell'avvi‐
satore acustico e del tergicristallo.
Portare la leva del cambio in folle.
Rilascio del freno di stazionamento.Attenzione
Guidare lentamente ed evitare
un'andatura a strappi. Forze di
trazione eccessive potrebbero
danneggiare il veicolo.
A motore spento è necessaria una forza considerevolmente maggiore
per frenare e sterzare.
Per impedire l'ingresso dei gas di scarico provenienti dal veicolo trai‐nante, inserire la modalità di ricircolo
dell'aria e chiudere i finestrini.
Il veicolo deve essere trainato rivolto nel senso di marcia, ad una velocità
non superiore a 88 km/h. In tutti gli
altri casi e quando il cambio è difet‐
toso, l'asse anteriore deve essere
sollevato dal terreno.
Rivolgersi ad un'officina.
Dopo aver effettuato il traino, svitare
l'occhiello di traino.
Inserire il tappo e bloccarlo nel
paraurti anteriore.
Cura delle parti esterne
e interne
Cura delle parti esterne
Serrature Le serrature vengono lubrificate in
fabbrica con grasso per serrature di
alta qualità. Utilizzare un prodotto per
togliere il ghiaccio solo in caso asso‐
luta necessità, in quanto le loro
proprietà sgrassanti influiscono nega‐ tivamente sulla funzionalità delle
serrature. Dopo aver utilizzato un
prodotto di questo tipo, rivolgersi ad
un'officina per ingrassare nuova‐
mente le serrature.
Lavaggio
La vernice del veicolo è esposta a
fattori ambientali che la possono
danneggiare. Si consiglia pertanto di
lavare e incerare il veicolo con rego‐
larità. Quando si usano gli autola‐
vaggi automatici, selezionare un
programma che comprenda anche la
ceratura.

182Cura del veicoloGli escrementi degli uccelli, gli insetti
morti, le resine degli alberi, il polline e simili devono essere immediata‐
mente eliminati, in quanto conten‐ gono sostanze aggressive che
possono danneggiare la vernice.
All'autolavaggio, rispettare le istru‐
zioni del costruttore dell'autolavaggio
stesso. Spegnere tergicristalli e tergi‐ lunotto. Rimuovere l'antenna e
accessori esterni quali portapacchi e
così via.
Se si lava il veicolo a mano, assicu‐
rarsi di risciacquare con cura anche la
parte interna dei passaruota.
Pulire anche i bordi e le rientranze
delle portiere aperte e del cofano,
nonché le zone che questi ricoprono.
Pulire le modanature metalliche
lucide con una soluzione detergente
per alluminio al fine di evitare even‐
tuali danni.Attenzione
Utilizzare sempre un detergente
con un pH da quattro a nove.
Non utilizzare detergenti sulle
superfici bollenti.
Far ingrassare le cerniere di tutte le
portiere in officina.
Non pulire il vano motore con getti di vapore o di acqua ad alta pressione.
Risciacquare abbondantemente il
veicolo e asciugare con un panno di
pelle scamosciata. Che deve essere
risciacquato frequentemente. Utiliz‐
zare panni di pelle scamosciata
diversi per la carrozzeria e i cristalli:
residui di cera sui cristalli possono
ostacolare la visibilità.
Non usare oggetti rigidi per rimuovere le macchie di catrame. A tale scopo
utilizzare un prodotto in spray per
rimuovere il catrame dalle superfici
verniciate.
Luci esterne
Le coperture di protezione dei fari e di
altre luci sono di plastica. Non utiliz‐ zare agenti abrasivi o caustici, non
utilizzare raschietti per il ghiaccio e
non pulirle a secco.
Lucidatura e applicazione della
cera
Applicare regolarmente la cera alle
parti verniciate della vettura (almeno
quando l'acqua non forma più le
gocce). In caso contrario, la vernice si
secca.
La lucidatura è necessaria solo se la
vernice è diventata opaca o se
presenta accumuli di materiale solido.
Il lucidante per carrozzeria al silicone forma una pellicola protettiva che non
richiede l'applicazione della cera.
Non trattare con cera o con agenti
lucidanti le parti in plastica non verni‐ ciate della carrozzeria.
