2018.5 OPEL INSIGNIA BREAK sensor

Braukšana un ekspluatācija241
Radiolokācijas attāluma sensori
atrodas aizmugures buferī.
9 Brīdinājums
Brīdinājums par aizmugurē
šķērsojošu satiksmi neaizstāj
vadītāja uzmanību. Ņemiet vērā,
ka netiek rādīti priekšmeti, kas
neatrodas sensoru redzamības
laukā, piemēram, zem bufera vai automašīnas.
Sistēma neuztver gājējus, bērnus
vai dzīvniekus.
Nebrauciet ar automašīnu
atpakaļgaitā, skatoties tikai
informatīvajā displejā, un pirms
braukšanas atpakaļgaitā
pārbaudiet apkārtni aiz
automašīnas un tai visapkārt.
Aktivizēšana
Ieslēdzot atpakaļgaitas pārnesumu,automātiski ieslēdzas brīdinājums par
aizmugurē šķērsojošu satiksmi un
atpakaļskata kamera.
Noteikšanas zonas
Sistēmas sensori aptver zonu
apmēram 20 metru un 90° attālumā
no automašīnas aizmugures kreisajā
vai labajā pusē. Brīdinājums par
aizmugurē šķērsojošu satiksmi ir
aktīvs ātrumā līdz 10 km/h un aktivizē
brīdinājumus par šķērsvirziena
satiksmi, kuras ātrums ir no 0 līdz 36
km/h.
Deaktivizēšana
Ja tiek pārsniegts noteikts turpgaitas
ātrums vai apmēram 10 sekundes
netiek ieslēgts atpakaļgaitas
pārnesums, brīdinājums par
aizmugurē šķērsojošu satiksmi tiek
deaktivizēts kopā ar atpakaļskata
kameru.
Brīdinājuma par aizmugurē
šķērsojošu satiksmi aktivizēšanu vai
deaktivizēšanu var iestatīt
informācijas displejā automašīnas
personalizācijas izvēlnē.
Automašīnas personalizācija 3 134.
Informācijas displejs 3 128.
Ja automašīna velk piekabi, sistēma
tiek deaktivizēta.

242Braukšana un ekspluatācijaDeaktivizēšanu apstiprina ziņojums
vadītāja informācijas centrā.
Sistēmas ierobežojumi
Sistēma var nedarboties pareizi, ja: ● Uz sensoriem ir ledus, sniegs, dubļi, uzlīmes, magnēti, metāla
plāksnes vai citi objekti.
● Ar automašīnu brauc intensīvā lietū.
● Automašīna ir nokļuvusi satiksmes negadījumā vai zona
ap detektora sensoru ir bojāta vai nav pareizi saremontēta.
● Ir ekstremālas temperatūras pārmaiņas.
● Automašīna velk piekabi.
Ja sistēmā rodas kļūme vai ja
pārejošu apstākļu dēļ sistēma
nedarbojas, vadītāja informācijas
centrā tiek parādīts ziņojums.
Meklējiet palīdzību autoservisā.Ceļazīmju palīgsistēma
Darbība
Ceļa zīmju palīgsistēma ar
priekšpusē uzstādītas kameras
palīdzību pamana noteiktas ceļa zīmes un attēlo tās vadītāja
informācijas centrā.
Ja automašīna ir aprīkota ar iebūvētu
navigācijas sistēmu, papildus var tikt
ietvertas ceļa zīmes no datu kartēm.
Sistēma atpazīst šādas ceļa zīmes:
Apdzīšanas ierobežojuma un
aizlieguma zīmes ● ātruma ierobežojuma zīmes
● apdzīšanas aizlieguma zīmes
● ātruma ierobežojuma beigšanās zīmes
● apdzīšanas aizlieguma beigšanās zīmesCeļazīmes
Sākums un beigas:
● pilsētu reģioni (atkarībā no valsts)
● autostrādes
● A kategorijas ceļi
● dzīvojamās zonasPapildzīmes ● papildu norādes par ceļazīmēm
● piekabju vilkšanas ierobežojumi ● ierobežojumi traktoriem
● slidens ceļš
● apledojums
● laika ierobežojumi
● attāluma ierobežojumi
● virzienu bultiņas

246Braukšana un ekspluatācijaCeļa zīmju noteikšana kopā ar
navigācijas sistēmu
Ja automašīna ir aprīkota ar
navigācijas sistēmu, pašlaik attēlotā
zīme var būt iegūta, izmantojot
optisko zīmju noteikšanu vai kartes
datus.
Ja pašlaik attēlotā zīme ir iegūta no
kartes datiem un kartes informācija
mainās, tiek attēlota jauna zīme. Līdz ar to var tikt noteikta jauna zīme, laigan uz ceļa jaunas zīmes nav.
Sistēmas ierobežojumi Tālāk norādītajos gadījumos ceļa
zīmju palīgsistēma var nedarboties pareizi:
● Braukšanas ātrums ir lielāks par 200 km/h.
● Braucot pa līkumotiem vai kalnainiem ceļiem.
● Braucot naktī.
● Laikapstākļi pasliktina redzamību, piemēram, ir migla,
līst vai snieg.● Vējstiklā uzstādītā sensora darbību bloķē sniegs, ledus,
dubļi, netīrumi, vējstikla bojājumi
vai svešķermeņi, piemēram,
uzlīmes.
● Saule spīd tieši kameras objektīvā.
● Ceļazīmes ir pilnīgi vai daļēji aizsegtas vai grūti saskatāmas.
● Ceļazīmes ir nepareizi uzstādītas
vai bojātas.
● satiksmes zīmes neatbilst Vīnes konvencijai par ceļazīmēm un
signāliem.
● Navigācijas kartes dati ir novecojuši.Uzmanību
Sistēma ir paredzēta, lai palīdzētuvadītājam, braucot ar automašīnu
noteiktās ātruma robežās,
pamanīt noteiktas ceļa zīmes.
Neatstājiet bez ievērības ceļa
zīmes, ko sistēma neparāda.
Sistēma neatpazīst cita veida ceļa zīmes, kas varētu būt saistītas ar
ātruma ierobežojumiem vai to
atcelšanu, kā tikai standarta ceļa
zīmes.
Neļaujiet šai īpašajai funkcijai
pamudināt jūs uz riskantu
braukšanu.
Vienmēr pielāgojiet ātrumu ceļa
apstākļiem.
Vadītājam paredzētās
palīgsistēmas neatbrīvo vadītāju
no pilnas atbildības par
automašīnas vadīšanu.
Joslas ievērošanas
palīgsistēma
Joslas ievērošanas palīgsistēmapalīdz izvairīties no sadursmēm, ko
izraisa netīša izbraukšana no
kustības joslas. Priekšējā kamera
novēro joslas atdalošās līnijas, starp
kurām automašīna brauc. Ja
automašīna tuvojas joslu atdalošajām
līnijām, stūre tiek viegli pagriezta, lai
ar automašīnu iebrauktu atpakaļ joslā. Ja sistēmas stūrēšanas efekts
nav pietiekams, pagrieziet stūri tajā

248Braukšana un ekspluatācijaDeaktivizēšanaSistēmu var deaktivizēt, nospiežot
a . Taustiņā esošā gaismas diode
nodziest.
Sistēma automātiski tiek deaktivizēta,
kad tiek noteikta piekabe.
Sistēmas ierobežojumi
Sistēma var nedarboties pareizi, ja: ● Automašīnas ātrums neatbilst diapazonam 60 līdz 180 km/h.
● Braucot pa līkumotiem vai kalnainiem ceļiem.
● Braucot naktī.
● Laikapstākļi pasliktina redzamību, piemēram, ir migla,
līst vai snieg.
● Vējstiklā uzstādītā sensora darbību bloķē sniegs, ledus,
dubļi, netīrumi, vējstikla bojājumi
vai svešķermeņi, piemēram,
uzlīmes.
● Saule spīd tieši kameras objektīvā.
● Priekšā tuvu braucošas automašīnas.● Ceļi ar slīpiem pagriezieniem.
● Ceļu malas.
● Ceļi ar vājām joslu atdalošajām līnijām.
● Pēkšņas apgaismojuma izmaiņas.
● Automašīnas modifikācijas, piemēram, riepas.
Izslēdziet sistēmu, ja sistēmas
darbību ietekmē darvas plankumi,
ēnas, ceļa plaisas, pagaidu vai
būvniecības joslu atdalošās līnijas vai
citas ceļa nepilnības.9 Brīdinājums
Vienmēr pievērsiet uzmanību
ceļam un ievērojiet pareizu
automašīnas pozīciju joslā, jo
pretējā gadījumā varat izraisīt
bojājumus, traumas vai nāvi.
Joslas ievērošanas palīgsistēma
pastāvīgi nestūrē automašīnu.
Iespējams, sistēma nenoturēs
automašīnu joslā vai neaktivizēs
brīdinājumu, pat ja ir noteikts
joslas marķējums.
Joslas ievērošanas palīgsistēmas
stūrēšanas funkcija var būt
nepietiekama, lai novērstu
izbraukšanu no joslas.
Sistēma var nenoteikt, ka
braukšanas laikā vadītāja rokas
neatrodas uz stūres, ārēju
apstākļu dēļ (ceļa stāvoklis un
segums, laikapstākļi utt.). Vadītājs ir pilnīgi atbildīgs par automašīnas kontrolēšanu, un vadītājam
braukšanas laikā ir vienmēr jātur
rokas uz stūres.
Ja sistēma tiek lietota, velkot
piekabi vai braucot pa slidenu
ceļu, tā var izraisīt kontroles
zaudēšanu un sadursmi.
Izslēdziet sistēmu.

282Automašīnas kopšanaAutomašīnās ar stūri kreisajā pusē
drošinātāju bloks atrodas instrumentu
panelī aiz pārsega.
Atvienojiet pārsegu sānos un
noņemiet.
Automašīnās ar labās puses vadību
drošinātāju bloks atrodas aiz cimdu
nodalījuma. Atveriet cimdu
nodalījumu un noņemiet vāku.
Nr.Elektriskā ķēde1Kreisā loga elektropiedziņa2Labā loga elektropiedziņa3Virsbūves elektronisko sistēmu
vadības modulis4Klimata kontroles ventilators5Virsbūves elektronisko sistēmu
vadības modulis6Piekabes sagatave7Aizmugurējais sēdeklis, elek‐
triski vadāma nolocīšana8Virsbūves elektronisko sistēmu
vadības modulis9Motora vadības modulisNr.Elektriskā ķēde10Vējstikla displejs11NO x redukcija/izpūtēja sildītājs12NO
x redukcija/kvēpu sensors13Karbamīda modulis14Stūres rata apsilde15Pārnesumkārbas vadības
modulis16Pastiprinātājs17Trauksme18Virsbūves elektronisko sistēmu
vadības modulis19Karbamīda modulis20Virsbūves elektronisko sistēmu
vadības modulis21Virsbūves elektronisko sistēmu
vadības modulis22Virsbūves elektronisko sistēmu
vadības modulis23Elektriski vadāmās stūres bloķē‐
tājs24Drošības gaisa spilvens25Diagnostikas iekārtu pieslēg‐
vieta

286Automašīnas kopšanaRiepu spiediena tabulās ir norādītas
visas iespējamās riepu kombinācijas
3 326.
Jūsu automašīnai apstiprinātās
riepas skatiet EEK atbilstības
sertifikātā, kas izsniegts kopā ar jūsu
automašīnu, vai arī citos valsts
reģistrācijas dokumentos.
Vadītājs ir atbildīgs par gaisa
spiediena riepās pareizu
noregulēšanu.9 Brīdinājums
Pārāk zems gaisa spiediens riepā
var novest pie pastiprinātas riepas uzkaršanas un iekšējiem
bojājumiem, kas var izraisīt
protektora atdalīšanos un pat
riepas pārsprāgšanu, braucot lielā ātrumā.
9 Brīdinājums
Specifiskām riepām ieteicamais
spiediens riepās, kas norādīts
riepu spiediena tabulā, var
pārsniegt uz riepas norādīto
maksimālo spiedienu. Nekādā
gadījumā nepārsniedziet uz riepas norādīto maksimālo gaisa
spiedienu riepās.
Pēc riepu spiediena noregulēšanas
atlasiet attiecīgo riepu slodzes
iestatījumu vadītāja informācijas
centra lapā Riepu slodze , 3 120.
Atkarība no temperatūras Gaisa spiediens riepās ir atkarīgs no
riepu temperatūras. Braukšanas laikā
riepu temperatūra un spiediens
palielinās. Riepu spiediena vērtības,
kas norādītas riepu informācijas
uzlīmē un riepu spiediena
diagrammā, ir spēkā aukstām riepām, kuru temperatūra ir 20 °C.
Temperatūrai palielinoties par 10 °C,
riepu spiediens palielinās par gandrīz
10 kPa . Tas ir jāņem vērā, pārbaudot
siltas riepas.
Vadītāja informācijas centrā tiek
rādīts faktiskais gaisa spiediens
riepās. Atdzisušām riepām tiks
norādīta mazāka vērtība, un tas
nenorāda uz gaisa noplūdi.
Riepu gaisa spiediena
kontroles sistēma
Riepu gaisa spiediena kontroles
sistēma, automašīnai braucot ātrāk
par noteiktu ātrumu robežu, ik pēc
vienas minūtes pārbauda gaisa
spiedienu visās četrās riepās.Uzmanību
Riepu gaisa spiediena kontroles
sistēma tikai brīdina par zema
spiediena apstākļiem un neaizstāj regulāru riepu apkopi, kas jāveic
vadītājam.
Visiem riteņiem jābūt aprīkotiem ar
spiediena sensoriem un riepām
piepumpētām līdz norādītajam
spiedienam.
Piezīme
Valstīs, kurās riepu gaisa spiediena kontroles sistēmas lietošana
paredzēta likumā, lietojot ar
spiediena sensoriem neaprīkotus
riteņus, automašīnas atļauja
piedalīties ceļu satiksmē nav spēkā.

Automašīnas kopšana287Atlasiet lapu Riepu spiediena
uzraudzība vadītāja informācijas
centra sadaļā Informācija 3 120.
Sistēmas statuss un ar spiedienu
saistītie brīdinājumi tiek rādīti vadītāja informācijas centra displejā ziņojumaveidā, norādot attiecīgo riepu.
Aktivizējot brīdinājumus, sistēma
ņem vērā riepu temperatūru un riepu
slodzes iestatījumu.
Informāciju par riepu slodzes
iestatījumu skatiet tālāk šajā nodaļā.
Atkarība no temperatūras 3 285.
Pamata veiktspējas displejs: Ja gaisa
spiediens kādā riepā būtiski
samazinās, attiecīgās riepas
spiediena vērtība tiek izcelta.
Vidējas un uzlabotas veiktspējas
displejs: Riepu spiediena vērtības,
kas atbilst normālam diapazonam, tiek rādītas ar zaļiem burtiem. Ja
spiediens kādā riepā būtiski
samazinās, attiecīgā vērtība kļūst
dzeltena.
Ja ir konstatēts, ka gaisa spiediens
riepās ir nepietiekams, par to brīdina
kontrolindikators w 3 117.
Ja iedegas kontrolindikators w, pēc
iespējas drīzāk apturiet automašīnu un palieliniet gaisa spiedienu riepās
līdz ieteicamajai vērtībai 3 326.
Nodrošiniet, lai automašīnas slodzes
statuss atbilstu atlasītajam gaisa
spiedienam riepās. Informāciju par
automašīnas slodzes statusu skatiet
tālāk šajā nodaļā.
Pēc riepu piepumpēšanas kādu laiku
var būt jābrauc ar automašīnu, lai
atjauninātu gaisa spiediena vērtības
vadītāja informācijas centrā. Šajā
laikā w var palikt iedegts.
Ja kontrolindikators w iedegas
zemākā temperatūrā un nodziest pēc zināma braukšanas laika, tas var
norādīt uz pazeminātu spiedienu.
Pārbaudiet gaisa spiedienu riepās.
Automašīnas paziņojumi 3 133.
Uzstādiet tikai riteņus ar spiediena sensoriem; pretējā gadījumā gaisa
spiediens riepās netiek rādīts un ir
pastāvīgi iedegts kontrolindikators w.
Rezerves ritenis vai pagaidu
(mazizmēra) rezerves ritenis nav
aprīkots ar spiediena sensoriem. Riepu gaisa spiediena kontroles
sistēma nekontrolē spiedienu šo
riteņu riepās. Deg kontrolindikators
w . Gaisa spiediens pārējo trīs riteņu
riepās joprojām tiek kontrolēts.

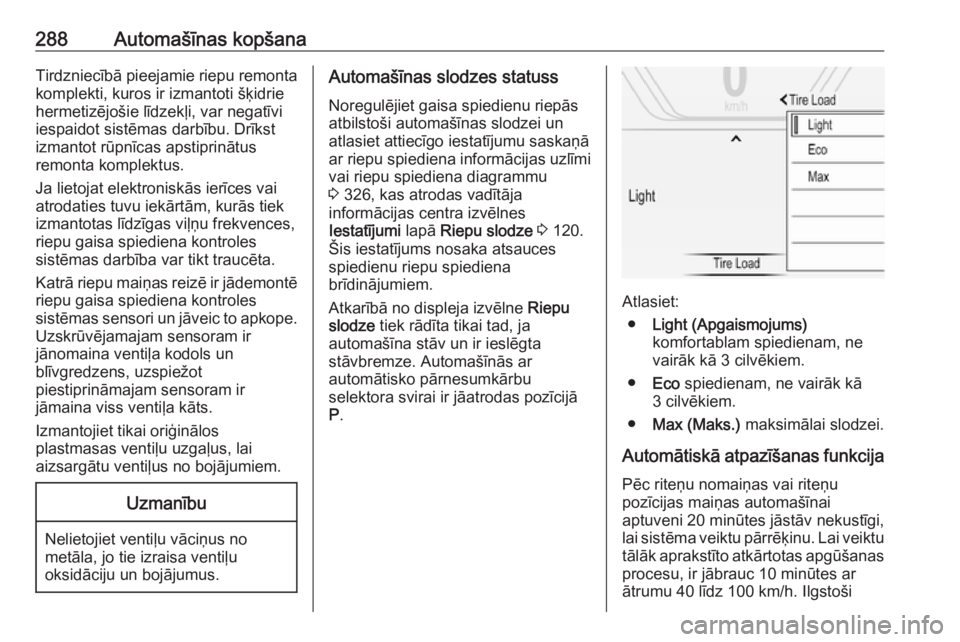

288Automašīnas kopšanaTirdzniecībā pieejamie riepu remonta
komplekti, kuros ir izmantoti šķidrie
hermetizējošie līdzekļi, var negatīvi
iespaidot sistēmas darbību. Drīkst
izmantot rūpnīcas apstiprinātus
remonta komplektus.
Ja lietojat elektroniskās ierīces vai
atrodaties tuvu iekārtām, kurās tiek
izmantotas līdzīgas viļņu frekvences,
riepu gaisa spiediena kontroles
sistēmas darbība var tikt traucēta.
Katrā riepu maiņas reizē ir jādemontē
riepu gaisa spiediena kontroles
sistēmas sensori un jāveic to apkope. Uzskrūvējamajam sensoram ir
jānomaina ventiļa kodols un
blīvgredzens, uzspiežot
piestiprināmajam sensoram ir
jāmaina viss ventiļa kāts.
Izmantojiet tikai oriģinālos
plastmasas ventiļu uzgaļus, lai
aizsargātu ventiļus no bojājumiem.Uzmanību
Nelietojiet ventiļu vāciņus no
metāla, jo tie izraisa ventiļu
oksidāciju un bojājumus.
Automašīnas slodzes statuss
Noregulējiet gaisa spiedienu riepās
atbilstoši automašīnas slodzei un
atlasiet attiecīgo iestatījumu saskaņā
ar riepu spiediena informācijas uzlīmi
vai riepu spiediena diagrammu
3 326, kas atrodas vadītāja
informācijas centra izvēlnes
Iestatījumi lapā Riepu slodze 3 120.
Šis iestatījums nosaka atsauces
spiedienu riepu spiediena
brīdinājumiem.
Atkarībā no displeja izvēlne Riepu
slodze tiek rādīta tikai tad, ja
automašīna stāv un ir ieslēgta
stāvbremze. Automašīnās ar
automātisko pārnesumkārbu
selektora svirai ir jāatrodas pozīcijā
P .
Atlasiet:
● Light (Apgaismojums)
komfortablam spiedienam, ne
vairāk kā 3 cilvēkiem.
● Eco spiedienam, ne vairāk kā
3 cilvēkiem.
● Max (Maks.) maksimālai slodzei.
Automātiskā atpazīšanas funkcija
Pēc riteņu nomaiņas vai riteņu
pozīcijas maiņas automašīnai
aptuveni 20 minūtes jāstāv nekustīgi, lai sistēma veiktu pārrēķinu. Lai veiktu tālāk aprakstīto atkārtotas apgūšanas procesu, ir jābrauc 10 minūtes ar
ātrumu 40 līdz 100 km/h. Ilgstoši
