216Kjøring og brukSystembegrensingerMerk
For optimal drift av systemet er det
viktig alltid å holde kameralinsene
i frontgrillen, husene på sidespei‐ lene og i bakluken mellom skiltly‐
sene rene. Rengjør linsene med
vann og tørk av med en myk klut.
Ikke rengjør linsene med dampva‐ sker eller høytrykksspyler.
Panoramavisningssystemet fungerer
ikke alltid bra nok hvis:
● Omgivelsene er mørke.
● Solen eller stråler fra hovedlys skinner direkte inn i kameralin‐
sene.
● Ved kjøring om natten.
● Været begrenser sikten, som i tåke, regn eller snø.
● Kameralinsene er blokkert av snø, is, slaps, søle, skitt.
● Bilen sleper en tilhenger.
● Bilen har vært ute for en ulykke.
● Det oppstår ekstreme temperatu‐
rendringer.
Kamera bak
Ryggekameraet hjelper føreren
under rygging ved å vise området bak
bilen.
Bildet fra kameraet vises på informa‐
sjonsdisplayet.9 Advarsel
Ryggekameraet skal ikke erstatte
førerens syn. Husk at gjenstander utenfor kameraets og parkerings‐
radarfølerne synsfelt ikke vises,
f.eks. områder nedenfor støtfang‐
eren eller under bilen.
Kjør ikke bilen bakover eller parker bare ved hjelp av kameraet bak.
Kontroller alltid omgivelsene rundt bilen før kjøring.
Koble inn
Riggekameraet aktiveres automatisk
når bilen settes i revers.
Funksjonalitet
Kameraet er montert mellom skiltly‐
sene.

Kjøring og bruk217Området som vises av kameraet, er
begrenset. Avstandene som bildet
viser, er annerledes enn den faktiske
avstanden.
Siktelinjer
Dynamiske hjelpelinjer er horisontale
linjer med intervaller på en meter som
vises på bildet for å definere avstan‐
den til viste objekter.
Kursen til bilen vises i samsvar med
styrevinkelen.
Varselssymboler
Varselssymbolene er angitt som
triangler 9 på bildet, som viser
hindringene som oppdages av parke‐ ringsradarfølerne bak.
I tillegg viser 9 på den øverste linjen
i informasjonsdisplayet med varslin‐ gen om kontrollere bilens omgivelser.
Utkobling Kameraet slås av når en viss hastig‐
het forover overskrides eller hvis
revers ikke blir aktivert på ca.
10 sekunder.
Deaktivering av hjelpelinjer og
varselsymboler7"-fargeinformasjonsdisplay: Aktive‐
ring eller deaktivering av visuelle
styrelinjer og varselsymboler kan
endres ved å berøre nedre sone i
displayet.
8"-fargeinformasjonsdisplay: Aktive‐
ring eller deaktivering av visuelle
styrelinjer og varselsymboler kan
endres i Innstillinger-menyen i
informasjonsdisplayet. Velg aktuell
innstilling i Innstillinger , I Bakkamera .
Informasjonsdisplay 3 118.
Personlig tilpasning av bilen 3 124.
Systembegrensinger
Ryggekameraet fungerer ikke alltid bra nok hvis:
● Omgivelsene er mørke.
● Solen eller stråler fra hovedlys skinner direkte inn i kameralin‐
sene.
● Ved kjøring om natten. ● Været begrenser sikten, som i tåke, regn eller snø.

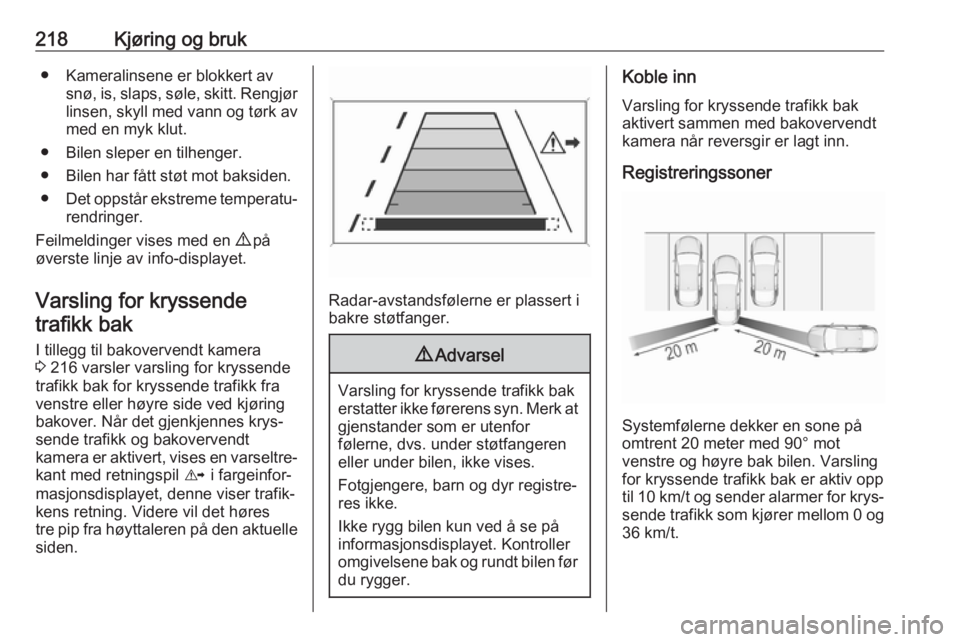

218Kjøring og bruk● Kameralinsene er blokkert avsnø, is, slaps, søle, skitt. Rengjørlinsen, skyll med vann og tørk av
med en myk klut.
● Bilen sleper en tilhenger.
● Bilen har fått støt mot baksiden.
● Det oppstår ekstreme temperatu‐
rendringer.
Feilmeldinger vises med en 9 på
øverste linje av info-displayet.
Varsling for kryssendetrafikk bak
I tillegg til bakovervendt kamera
3 216 varsler varsling for kryssende
trafikk bak for kryssende trafikk fra
venstre eller høyre side ved kjøring
bakover. Når det gjenkjennes krys‐
sende trafikk og bakovervendt
kamera er aktivert, vises en varseltre‐ kant med retningspil K i fargeinfor‐
masjonsdisplayet, denne viser trafik‐ kens retning. Videre vil det høres
tre pip fra høyttaleren på den aktuelle
siden.
Radar-avstandsfølerne er plassert i
bakre støtfanger.
9 Advarsel
Varsling for kryssende trafikk bak
erstatter ikke førerens syn. Merk at gjenstander som er utenfor
følerne, dvs. under støtfangeren
eller under bilen, ikke vises.
Fotgjengere, barn og dyr registre‐
res ikke.
Ikke rygg bilen kun ved å se på
informasjonsdisplayet. Kontroller
omgivelsene bak og rundt bilen før du rygger.
Koble inn
Varsling for kryssende trafikk bak
aktivert sammen med bakovervendt
kamera når reversgir er lagt inn.
Registreringssoner
Systemfølerne dekker en sone på
omtrent 20 meter med 90° mot
venstre og høyre bak bilen. Varsling
for kryssende trafikk bak er aktiv opp
til 10 km/t og sender alarmer for krys‐ sende trafikk som kjører mellom 0 og
36 km/t.

Kjøring og bruk219UtkoblingVarsling for kryssende trafikk bak erdeaktivert sammen med bakover‐ vendt kamera når en bestemt hastig‐
het forover overskrides eller hvis
reversgiret ikke er lagt inn i omtrent
10 sekunder.
Aktivering eller deaktivering av vars‐
ling for kryssende trafikk bak kan
innstilles i bilens meny for personlige
innstillinger i informasjonsdisplayet.
Personlig tilpasning av bilen 3 124.
Informasjonsdisplay 3 118.
Systemet deaktiveres dersom bilen
sleper en tilhenger.
Utkoblingen vises ved en melding i
førerinformasjonsdisplayet.
Systembegrensinger Systemet vil kanskje ikke virke korrektnår:
● Is, snø, søle, etiketter, magneter,
metallplater, eller alt annet som
dekker til følerne.
● Kjøring i kraftig regn.● Bilen har vært utsatt for en ulykke
eller området rundt registrerings‐følerne er skadet eller ikke
korrekt reparert.
● Det oppstår ekstreme temperatu‐
rendringer.
● Bilen sleper en tilhenger
Ved en systemfeil, eller dersom
systemet ikke fungerer på grunn av
midlertidige tilstander, vises en
melding på førerinformasjonssente‐
ret. Søk hjelp hos et verksted.
Trafikkskilt-assistent Funksjonalitet Trafikkskiltregistreringen registrerer
bestemte trafikkskilt med et kamera
foran og viser dem i førerinforma‐
sjonsdisplayet.
Hvis bilen er utstyrt med et integrert
navigasjonssystem, kan trafikkskilt
fra datakart også være inkludert.
Trafikkskilt som blir registrert er:
Grense - og forbikjøring forbudt-skilt ● fartsgrense
● forbikjøring forbudt ● slutt på fartsgrense
● slutt på forbikjøringsforbudVeiskilt
Begynner og slutter med:
● byområder (landsspesifikk)
● motorveier
● A-veier
● barn leker

220Kjøring og brukEkstra skilt● ekstra tips om trafikkskilt
● restriksjoner ved bruk av tilhenger
● begrensninger for trekkvogn ● fare for glatt vei
● varsling om snø
● tidsbegrensninger
● avstandsbegrensninger
● retningspiler
Fartsskilt og forbikjøring forbudt-skilt
vises i førerinformasjonen frem til
neste fartsskilt eller slutt på hastig‐
hetsgrense registreres, eller et defi‐
nert tidsavbrudd for et skilt.
Flere skilt kan vises på displayet
samtidig.
Et utropstegn i en ramme indikerer at
det er oppdaget et ekstra skilt som
systemet ikke kan identifisere enty‐
dig.
Systemet fungerer uten tap av ytelse
opp til en hastighet på 200 km/t
avhengig av lysforholdene. I mørket
er systemet aktivt opp til en hastighet på 160 km/t.
Displayvisning
Informasjon om aktuelle gyldige
trafikkskilt er tilgjengelig på den tilhø‐
rende hjelpesiden for trafikkskilt i
førerinformasjonen.
I tillegg vises de aktuelle gyldige farts‐ grensene hele tiden i den nederste
linjen i førerinformasjonen. Dersom
en fartsgrense med tilleggsopplysnin‐
ger er tilgjengelig, vises et +-symbol i
dette området.
I grunn-nivå-displayet velges Info
Meny ? via MENU og hjelpesiden
for trafikkskilt velges med funksjons‐
velgeren på blinklyshendelen 3 111.

Kjøring og bruk221
I midtnivå- eller høynivå-displayet
velges Info Meny med høyre rattknap‐
per og deretter trykkes å eller ä for å
velge hjelpeside for trafikkskilt 3 111.
Når en annen side i førerinformasjo‐
nens meny har vært valgt, og hjelpe‐
siden for trafikkskilt velges på nytt,
vises det sist registrerte trafikkskiltet.
Alarmfunksjon
Alarmfunksjonen kan aktiveres eller
deaktiveres i innstillinger-menyen i
hjelpesiden for trafikkskilt.Når den er aktivert og registreringssi‐ den for trafikkskilt ikke vises for
øyeblikket, vises nyoppdagede farts‐
grenser og forbudsskilt for innkjøring som meldingsvinduer i førerinforma‐
sjonen.I grunn-nivå-displayet trykkes
SET/CLR på blinklyshendelen når
hjelpesiden for trafikkskilt vises.

222Kjøring og brukVelg Varslinger PÅ eller Varslinger
AV ved å dreie funksjonsvelgeren og
trykk SET/CLR .
I midtnivå- eller høynivå-displayet trykkes é på rattkontrollene når hjel‐
pesiden for trafikkskilt vises.
Aktiver alarmer ved å innstille J,
deaktiver alarmer ved å innstille I
med knappen 9.
Meldingsalarmen vises på førerin‐ formasjonsdisplayet i ca. 8 sekunder.
Tilbakestilling av systemet
Innholdet i trafikkskilt-displayet kan
slettes i innstillingsmenyen på hjelpe‐ siden for trafikkskilt ved å velge
Nullstill og bekrefte ved å trykke
SET/CLR på blinklyshendelen eller
9 på rattkontrollene.
Alternativt kan SET/CLR eller 9 tryk‐
kes i tre sekunder for å slette innhol‐ det på siden.
Etter en vellykket tilbakestilling høres en ringelyd og følgende "standards‐
kilt" vises inntil det neste trafikkskiltet
registreres eller blir hentet fra naviga‐
sjonssystemet.
I noen tilfeller slettes trafikkskilt-assi‐
stenten automatisk av systemet.
Sletting av trafikkskilt Det forskjellige hendelser som kan
føre til sletting av aktuelle viste trafikk‐ skilt. Etter sletting vises "standards‐
kilt" eller et skilt fra navigasjons-kart‐
dataene i førerinformasjonen.
Årsaker til at skilt blir slettet:
● En forhåndsdefinert strekning er kjørt eller det har gått en bestemttid (avviker for hver skilttype)
● Bilen kjører gjennom en sving
● Hvis ingen navigasjons-kartdata er tilgjengelig og hastigheten
faller under enn 52 km/t (registre‐
ring av bygrense)
● Hvis det finnes tilgjengelige navi‐
gasjons-kartdata og det registre‐
res en grense/utkjøring fra tett‐
sted på grunn av endring av kart‐
data
Trafikkskiltregistrering sammen
med navigasjonssystemet
Hvis bilen er utstyrt med et naviga‐
sjonssystem, kan det aktuelle viste
skiltet enten komme fra en optisk skil‐ tregistrering eller fra kartdataene.
Hvis det aktuelle viste skiltet stammer fra kartdataene og kartinformasjonen
endres, vises et nytt skilt. Dette kan medføre registrering av et nytt skiltselv om det ikke kjøres forbi noe skiltpå veien.

224Kjøring og brukKoble inn
Filholderassistenten aktiveres ved å
trykke a. Lysdioden i knappen
tennes for å vise at systemet er på.
Når kontrollampen a i instrument‐
gruppen på informasjonsrute-
displayet lyser grønt, er systemet klar for assistanse.
Systemet virker når farten er mellom
60 km/t og 180 km/t og veien har
kjørefeltmerking.
Systemet dreier rattet forsiktig og varsellampen a endres til gult hvis
bilen nærmer seg en registrert filmar‐
kering uten at det brukes blinklys i
denne retningen.
Systemet varsler ved å blinke a
sammen med tre ringelyder fra den aktuelle kanten, hvis bilen endrer
kjørefelt markert.
Systemet fungerer bare når veimer‐
king registreres.
Hvis systemet bare registrerer filmar‐ keringer på den ene siden av veien,
vil den bare hjelpe til på denne siden.
Filholderassistenten registrerer
kjøring uten hendene på rattet. I dette tilfellet vises en melding i førerinfor‐
masjonen og det høres en lyd så
lenge filholderassistenten registrerer
kjøring uten hendene på rattet.
UtkoblingSystemet deaktiveres ved å trykke på a , lysdioden i knappen slukker.Systemet deaktiveres automatisk når
det registreres en tilhenger.
Systembegrensinger
Systemets ytelse vil kanskje ikke
virke korrekt når:
● Bilens hastighet er utenfor områ‐
det 60 til 180 km/t.
● Kjøring på svingete eller kuperte veier.
● Ved kjøring om natten.
● Været begrenser sikten, som i tåke, regn eller snø.
● Føleren i frontruten er blokkert av
snø, is, snøslaps, søle, smuss,
skader på frontruten eller er
påvirket av fremmede gjenstan‐
der, f.eks. klistrelapper.
● Solen skinner direkte inn i kame‐
ralinsene.
● Biler nær foran
● Skrånende veier
● Veikanter
● Veier med dårlige markeringer
● Plutselige lysendringer
● Bilmodifikasjoner, f.eks. dekk.
