Automobilio priežiūra223
Posūkio signalo žibintas (2)
8. Įstatykite lemputės lizdą į žibinto bloką. Sumontuokite žibinto blokąnišoje ir iš vidaus priveržkite
žibinto fiksavimo veržlę.
Pritvirtinkite gaubtą.
Žibinto blokas bagažinės
dangtyje
1. Atidarykite bagažinės dangtį ir nuimkite dangtelį.
2.Moviniu arba lizdiniu veržliarakčiu
atlaisvinkite žibinto fiksavimo
veržlę.
3. Atsukite ir nuimkite žibinto fiksavimo veržlę.
4. Atjunkite fiksavimo spaustuką, šiek tiek spausdami žibinto bloką
išorėn.
5. Iš išorės atsargiai ištraukite žibinto bloką iš nišos. Stenkitės,
kad laido vamzdelis liktų savo
vietoje.
6. Sukite lemputės laikiklį prieš laikrodžio rodyklę ir išimkite iš
žibinto bloko.

224Automobilio priežiūra7. Atjunkite lemputę nuo lemputėslizdo ir pakeiskite:
Atbulinės eigos žibintai ( 1)
Galinis rūko žibintas ( 2)
8. Įstatykite lemputės lizdą į žibinto bloką. Sumontuokite žibinto blokąnišoje ir iš vidaus priveržkite
žibinto fiksavimo veržlę.
Pritvirtinkite gaubtą.
Centrinis viršutinis stabdžių
žibintas
Centrinis viršutinis stabdžių žibintas
sudarytas iš šviesos diodų, jo pakeisti negalima.
Gedimo atveju dėl žibintų remonto kreipkitės į autoservisą.
Lempučių patikra
Įjunkite uždegimą, įjunkite ir
patikrinkite visas šviesas.Šoniniai posūkių žibintai
Kad pakeistumėte lemputę, nuimkite
žibinto korpusą:
1. Nustumkite žibintą kairėn ir ištraukite jį, paėmę už dešiniojo
krašto.

Automobilio priežiūra225
2. Pasukite lemputės lizdą pagallaikrodžio rodyklę ir ištraukite iš
korpuso.
3. Atjunkite lemputę nuo lemputės lizdo ir pakeiskite.
4. Įkiškite lemputės lizdą ir pasukiteprieš laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Registracijos numerio apšvietimas
Registracijos numeris apšviečiamas
šviesos diodais ir jų pakeisti
negalima.
Gedimo atveju dėl žibintų remonto
kreipkitės į autoservisą.
Salono apšvietimas
Plafonai, skaitymo lemputės
Lemputės turi būti pakeistos
autoservise.
Krovinių skyriaus lemputė Lemputės turi būti pakeistos
autoservise.Prietaisų skydelio
apšvietimas
Lemputės turi būti pakeistos autoservise.

226Automobilio priežiūraElektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra dvi saugiklių
dėžutės:
● variklio skyriuje
● prietaisų skydelyje
Prieš keisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos.Įspėjimas
Nekeiskite saugiklio, kol nebus
atitaisyta gedimo priežastis.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas priešais saugiklių dėžutę
prietaisų skydelyje.Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.

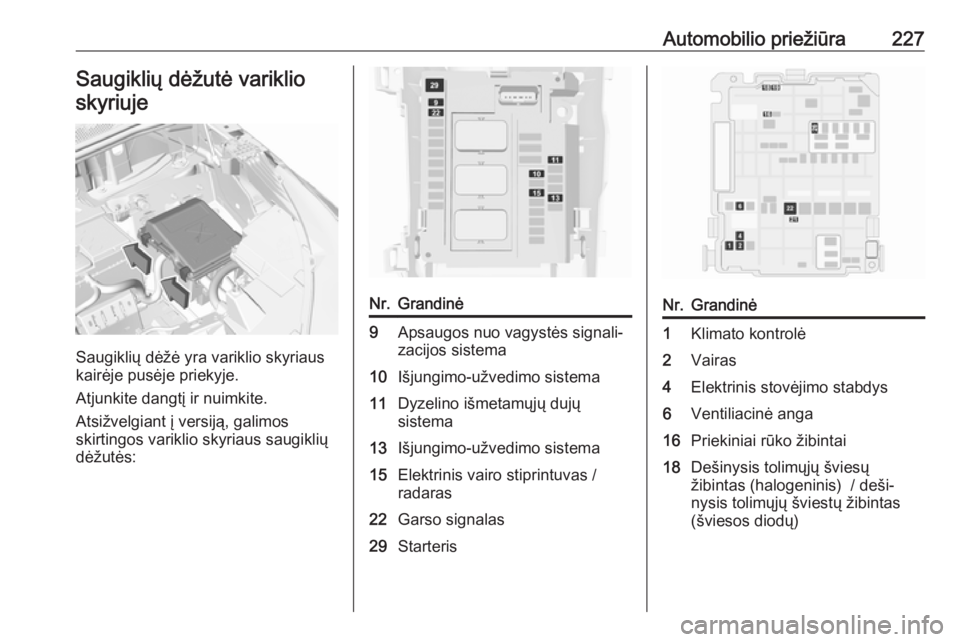

Automobilio priežiūra227Saugiklių dėžutė variklioskyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nuimkite.
Atsižvelgiant į versiją, galimos
skirtingos variklio skyriaus saugiklių
dėžutės:
Nr.Grandinė9Apsaugos nuo vagystės signali‐
zacijos sistema10Išjungimo-užvedimo sistema11Dyzelino išmetamųjų dujų
sistema13Išjungimo-užvedimo sistema15Elektrinis vairo stiprintuvas /
radaras22Garso signalas29StarterisNr.Grandinė1Klimato kontrolė2Vairas4Elektrinis stovėjimo stabdys6Ventiliacinė anga16Priekiniai rūko žibintai18Dešinysis tolimųjų šviesų
žibintas (halogeninis) / deši‐
nysis tolimųjų šviestų žibintas
(šviesos diodų)

228Automobilio priežiūraNr.Grandinė19Kairysis tolimųjų šviesų žibintas
(halogeninis) / dešinysis
tolimųjų šviestų žibintas (šviesos diodų)21Starteris22Šildomas priekinis stiklas26Papildomas šildytuvas /
šildomas priekinis stiklas
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtelį ir užfiksuokite jį.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų
skydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už dangčio prietaisų
skydelyje, kairėje pusėje. Atidenkite
dangtį ir nuimkite jį, paspausdami
fiksatorių.
Atsižvelgiant į versiją, galimos
skirtingos prietaisų skydelio saugiklių dėžutės:
Nr.Grandinė1Elektroninio rakto sistema /
apsaugos nuo vagystės signali‐
zacijos sistema4Išjungimo-užvedimo sistema5Pažangioji statymo pagalba /
vaizdo kamera / pavarų dėžės
valdymo modulis7Stiprintuvas8Galinis valytuvas10Centrinio durų užrakto sistema11Centrinio durų užrakto sistema

Automobilio priežiūra229Nr.Grandinė13Apsaugos nuo vagystės signali‐
zacijos sistema16Elektrinis vairo stiprintuvas18„OnStar“21Vidaus apšvietimas22Daiktadėžės lemputė23„Aklosios“ zonos perspėjimo
sistema /išorinių veidrodėlių
reguliavimas / indukcinis
krovimas24Elektrinis vairo kolonėlės blokas25Vidinis veidrodėlis26Priminimas apie saugos diržus27Vaizdo kamera / lietaus jutiklis /
automatinis žibintų valdymas28USB / informacijos ir pramogų
centras31Oro pagalvė33Priekinis maitinimo lizdas36Informacijos ir pramogų sistemaNr.Grandinė1Vidiniai veidrodėliai / elektrinis
vairo stiprintuvas / atrankinė
važiavimo kontrolė / radaras /
dyzelino išmetamųjų dujų
sistema3Priekabos priemonių valdymo
modulis4Garso signalas5Priekinio stiklo ploviklis6Priekinio stiklo ploviklis7Galinis maitinimo lizdasNr.Grandinė10Durelių užraktas / bagažinės
dangčio užraktas11Durelių užraktas / bagažinės
dangčio užraktas12Išjungimo-užvedimo sistema /
diagnostikos jungties modulis /
stabdžių sistema13Informacijos ir pramogų
sistema / klimato kontrolės
sistema14Garso signalas15Klimato kontrolės sistema16Išjungimo-užvedimo sistema /
stabdžių sistema17Prietaisų rinkinys19Elektrinis vairo kolonėlės
blokas / Valdymo mygtukai ant
vairo21Apsaugos nuo vagystės signali‐
zacijos sistema22Vaizdo kamera / lietaus jutiklis /
automatinis žibintų valdymas

230Automobilio priežiūraNr.Grandinė23Priminimas apie saugos diržus24Automatinė pavarų dėžė / auto‐
mobilio statymo pagalba /
panoraminio vaizdo sistema25Oro pagalvė26Elektroninė stabilumo kontrolės
sistema27Pavojaus signalas28„OnStar“29Informacijos ir pramogų sistema32Žiebtuvėlis / priekinis maitinimo
lizdas34Šildomas galinis langas /
šildomas priekinis stiklas / induk‐ cinis krovimas35Žibintų jungiklis / diagnostikos
jungties modulis36ApšvietimasAutomobilio įrankiai
Įrankiai Automobiliai su atsarginiu ratu
Atidarykite bagažinės skyriaus grindų dangtį 3 74.
Nuimkite įrankių dėžės dangtį.
Domkratas, vilkimo kilpa, kaladės ir
įrankiai laikomi įrankių dėžėje.
Transporto priemonės be
atsarginio rato
Vilkimo kilpą ir kalades rasite dėžėje,
po bagažinės skyriaus grindų
dangčiu.
Padangos remonto komplektas
3 236.
