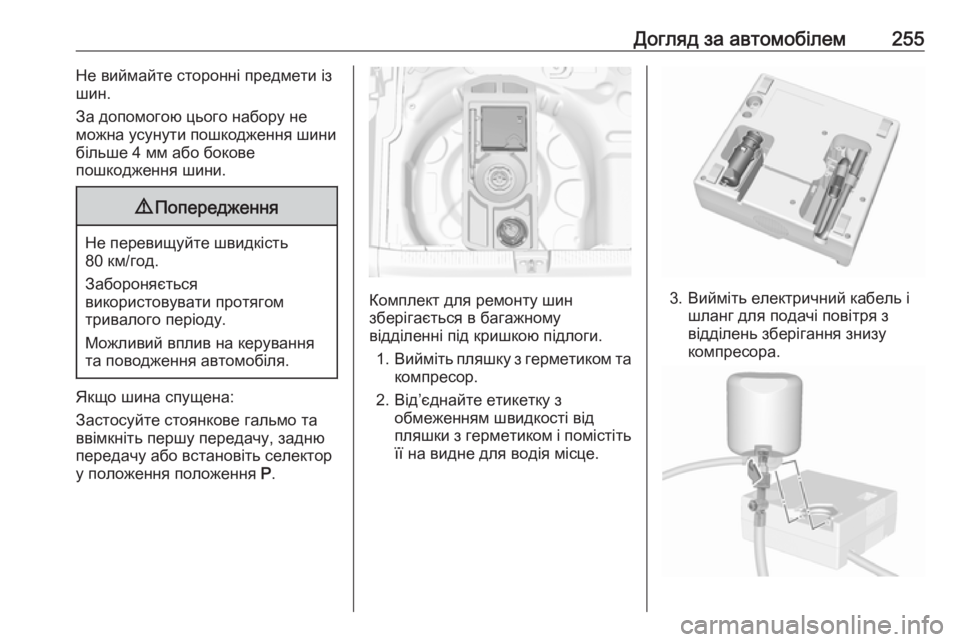

Догляд за автомобілем255Не виймайте сторонні предмети із
шин.
За допомогою цього набору не
можна усунути пошкодження шини
більше 4 мм або бокове
пошкодження шини.9 Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поводження автомобіля.
Якщо шина спущена:
Застосуйте стоянкове гальмо та
ввімкніть першу передачу, задню
передачу або встановіть селектор
у положення положення P.
Комплект для ремонту шин
зберігається в багажному
відділенні під кришкою підлоги.
1. Вийміть пляшку з герметиком та
компресор.
2. Від’єднайте етикетку з обмеженням швидкості від
пляшки з герметиком і помістіть
її на видне для водія місце.3. Вийміть електричний кабель і шланг для подачі повітря з
відділень зберігання знизу
компресора.

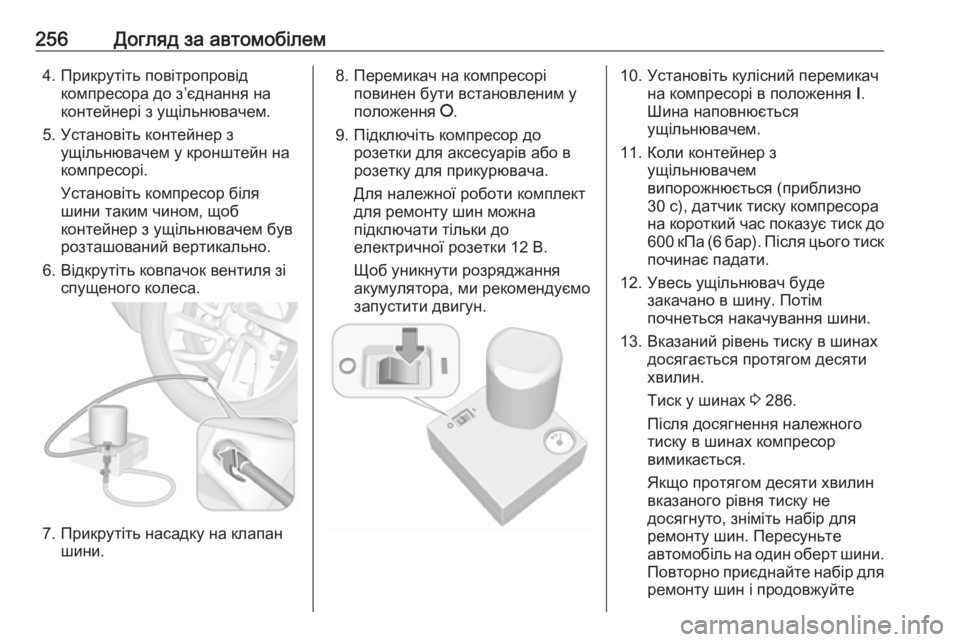

256Догляд за автомобілем4. Прикрутіть повітропровідкомпресора до з’єднання на
контейнері з ущільнювачем.
5. Установіть контейнер з ущільнювачем у кронштейн накомпресорі.
Установіть компресор біля
шини таким чином, щоб
контейнер з ущільнювачем був
розташований вертикально.
6. Відкрутіть ковпачок вентиля зі спущеного колеса.
7. Прикрутіть насадку на клапаншини.
8. Перемикач на компресорі повинен бути встановленим у
положення J.
9. Підключіть компресор до розетки для аксесуарів або в
розетку для прикурювача.
Для належної роботи комплект
для ремонту шин можна
підключати тільки до
електричної розетки 12 В.
Щоб уникнути розряджання
акумулятора, ми рекомендуємо
запустити двигун.10. Установіть кулісний перемикач на компресорі в положення I.
Шина наповнюється
ущільнювачем.
11. Коли контейнер з ущільнювачем
випорожнюється (приблизно
30 с), датчик тиску компресора
на короткий час показує тиск до
600 кПа (6 бар). Після цього тиск починає падати.
12. Увесь ущільнювач буде закачано в шину. Потім
почнеться накачування шини.
13. Вказаний рівень тиску в шинах досягається протягом десяти
хвилин.
Тиск у шинах 3 286.
Після досягнення належного
тиску в шинах компресор
вимикається.
Якщо протягом десяти хвилин
вказаного рівня тиску не
досягнуто, зніміть набір для
ремонту шин. Пересуньте
автомобіль на один оберт шини.
Повторно приєднайте набір для ремонту шин і продовжуйте

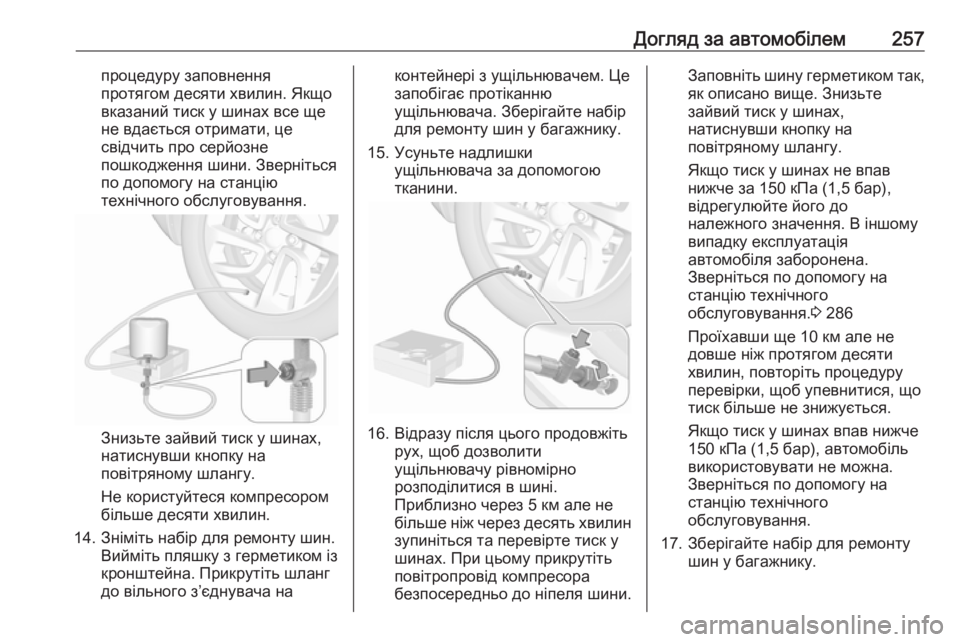

Догляд за автомобілем257процедуру заповнення
протягом десяти хвилин. Якщо
вказаний тиск у шинах все ще
не вдається отримати, це
свідчить про серйозне
пошкодження шини. Зверніться
по допомогу на станцію
технічного обслуговування.
Знизьте зайвий тиск у шинах,
натиснувши кнопку на повітряному шлангу.
Не користуйтеся компресором
більше десяти хвилин.
14. Зніміть набір для ремонту шин. Вийміть пляшку з герметиком із
кронштейна. Прикрутіть шланг
до вільного з’єднувача на
контейнері з ущільнювачем. Це
запобігає протіканню
ущільнювача. Зберігайте набір
для ремонту шин у багажнику.
15. Усуньте надлишки ущільнювача за допомогою
тканини.
16. Відразу після цього продовжіть рух, щоб дозволити
ущільнювачу рівномірно розподілитися в шині.
Приблизно через 5 км але не
більше ніж через десять хвилин
зупиніться та перевірте тиск у
шинах. При цьому прикрутіть
повітропровід компресора
безпосередньо до ніпеля шини.
Заповніть шину герметиком так, як описано вище. Знизьте
зайвий тиск у шинах,
натиснувши кнопку на повітряному шлангу.
Якщо тиск у шинах не впав
нижче за 150 кПа (1,5 бар),
відрегулюйте його до
належного значення. В іншому
випадку експлуатація
автомобіля заборонена.
Зверніться по допомогу на
станцію технічного обслуговування. 3 286
Проїхавши ще 10 км але не довше ніж протягом десяти
хвилин, повторіть процедуру
перевірки, щоб упевнитися, що
тиск більше не знижується.
Якщо тиск у шинах впав нижче
150 кПа (1,5 бар), автомобіль
використовувати не можна.
Зверніться по допомогу на
станцію технічного
обслуговування.
17. Зберігайте набір для ремонту шин у багажнику.

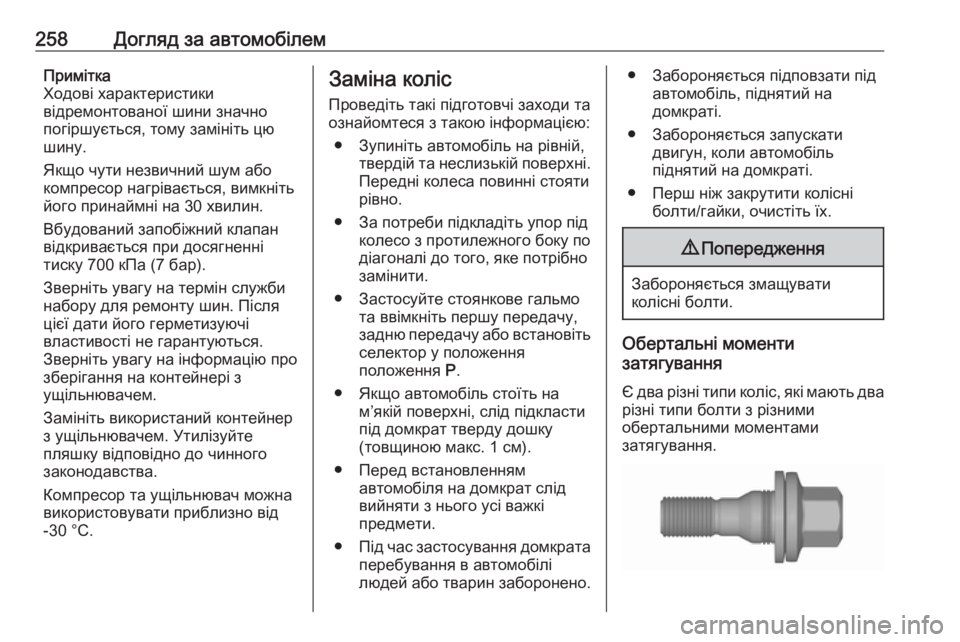

258Догляд за автомобілемПримітка
Ходові характеристики
відремонтованої шини значно
погіршується, тому замініть цю
шину.
Якщо чути незвичний шум або
компресор нагрівається, вимкніть
його принаймні на 30 хвилин.
Вбудований запобіжний клапан
відкривається при досягненні
тиску 700 кПа (7 бар).
Зверніть увагу на термін служби
набору для ремонту шин. Після
цієї дати його герметизуючі
властивості не гарантуються.
Зверніть увагу на інформацію про
зберігання на контейнері з
ущільнювачем.
Замініть використаний контейнер
з ущільнювачем. Утилізуйте
пляшку відповідно до чинного
законодавства.
Компресор та ущільнювач можна
використовувати приблизно від
-30 °C.Заміна коліс
Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
● Зупиніть автомобіль на рівній, твердій та неслизькій поверхні.Передні колеса повинні стояти
рівно.
● За потреби підкладіть упор під колесо з протилежного боку по
діагоналі до того, яке потрібно
замінити.
● Застосуйте стоянкове гальмо та ввімкніть першу передачу,
задню передачу або встановіть
селектор у положення
положення P.
● Якщо автомобіль стоїть на м’якій поверхні, слід підкласти
під домкрат тверду дошку
(товщиною макс. 1 см).
● Перед встановленням автомобіля на домкрат слід
вийняти з нього усі важкі
предмети.
● Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.● Забороняється підповзати під автомобіль, піднятий на
домкраті.
● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.
● Перш ніж закрутити колісні болти/гайки, очистіть їх.9Попередження
Забороняється змащувати
колісні болти.
Обертальні моменти
затягування
Є два різні типи коліс, які мають два
різні типи болти з різними
обертальними моментами
затягування.

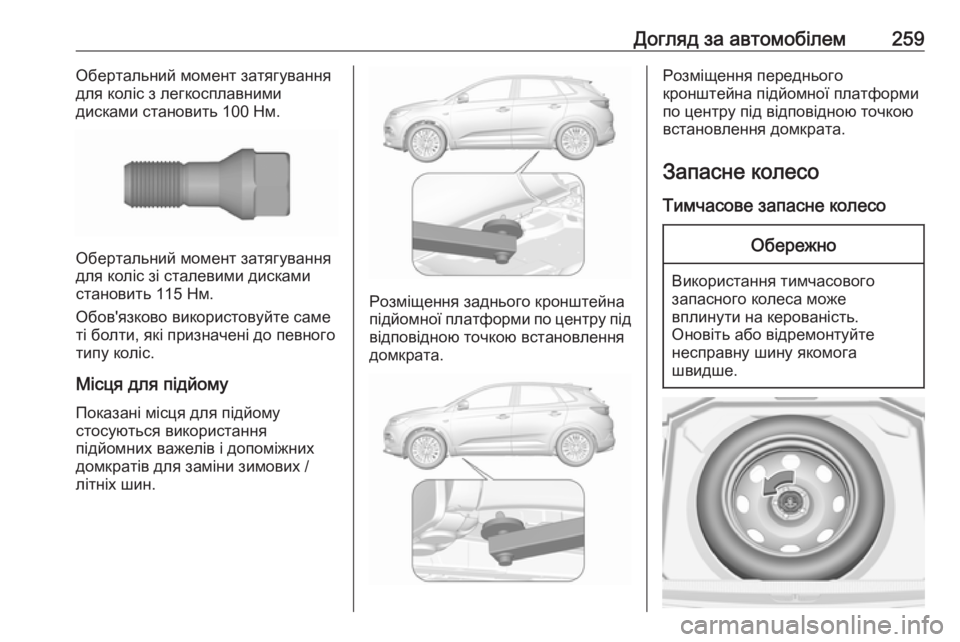

Догляд за автомобілем259Обертальний момент затягування
для коліс з легкосплавними
дисками становить 100 Нм.
Обертальний момент затягування
для коліс зі сталевими дисками
становить 115 Нм.
Обов'язково використовуйте саме
ті болти, які призначені до певного типу коліс.
Місця для підйому
Показані місця для підйому
стосуються використання
підйомних важелів і допоміжних
домкратів для заміни зимових /
літніх шин.
Розміщення заднього кронштейна
підйомної платформи по центру під відповідною точкою встановлення
домкрата.
Розміщення переднього
кронштейна підйомної платформи
по центру під відповідною точкою
встановлення домкрата.
Запасне колесо Тимчасове запасне колесоОбережно
Використання тимчасовогозапасного колеса може
вплинути на керованість.
Оновіть або відремонтуйте
несправну шину якомога
швидше.

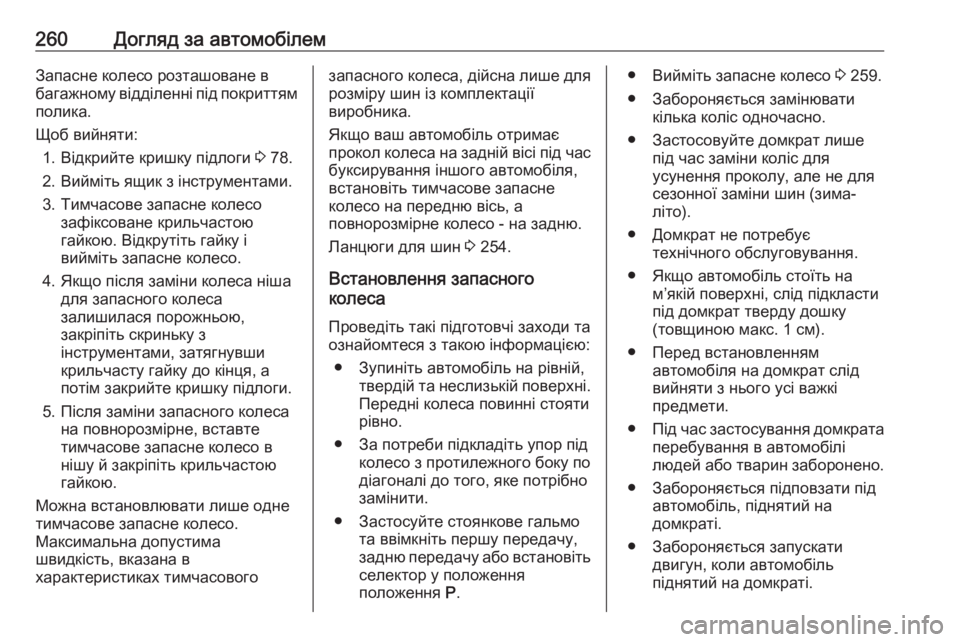

260Догляд за автомобілемЗапасне колесо розташоване в
багажному відділенні під покриттям
полика.
Щоб вийняти: 1. Відкрийте кришку підлоги 3 78.
2. Вийміть ящик з інструментами.
3. Тимчасове запасне колесо зафіксоване крильчастою
гайкою. Відкрутіть гайку і
вийміть запасне колесо.
4. Якщо після заміни колеса ніша для запасного колеса
залишилася порожньою, закріпіть скриньку з
інструментами, затягнувши
крильчасту гайку до кінця, а
потім закрийте кришку підлоги.
5. Після заміни запасного колеса на повнорозмірне, вставте
тимчасове запасне колесо в
нішу й закріпіть крильчастою
гайкою.
Можна встановлювати лише одне
тимчасове запасне колесо.
Максимальна допустима
швидкість, вказана в
характеристиках тимчасовогозапасного колеса, дійсна лише для розміру шин із комплектації
виробника.
Якщо ваш автомобіль отримає
прокол колеса на задній вісі під час
буксирування іншого автомобіля,
встановіть тимчасове запасне
колесо на передню вісь, а
повнорозмірне колесо - на задню.
Ланцюги для шин 3 254.
Встановлення запасного
колеса
Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
● Зупиніть автомобіль на рівній, твердій та неслизькій поверхні.
Передні колеса повинні стояти
рівно.
● За потреби підкладіть упор під колесо з протилежного боку по
діагоналі до того, яке потрібно
замінити.
● Застосуйте стоянкове гальмо та ввімкніть першу передачу,
задню передачу або встановіть селектор у положення
положення P.● Вийміть запасне колесо 3 259.
● Забороняється замінювати кілька коліс одночасно.
● Застосовуйте домкрат лише під час заміни коліс для
усунення проколу, але не для
сезонної заміни шин (зима-
літо).
● Домкрат не потребує технічного обслуговування.
● Якщо автомобіль стоїть на м’якій поверхні, слід підкласти
під домкрат тверду дошку
(товщиною макс. 1 см).
● Перед встановленням автомобіля на домкрат слід
вийняти з нього усі важкі
предмети.
● Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.
● Забороняється підповзати під автомобіль, піднятий на
домкраті.
● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.

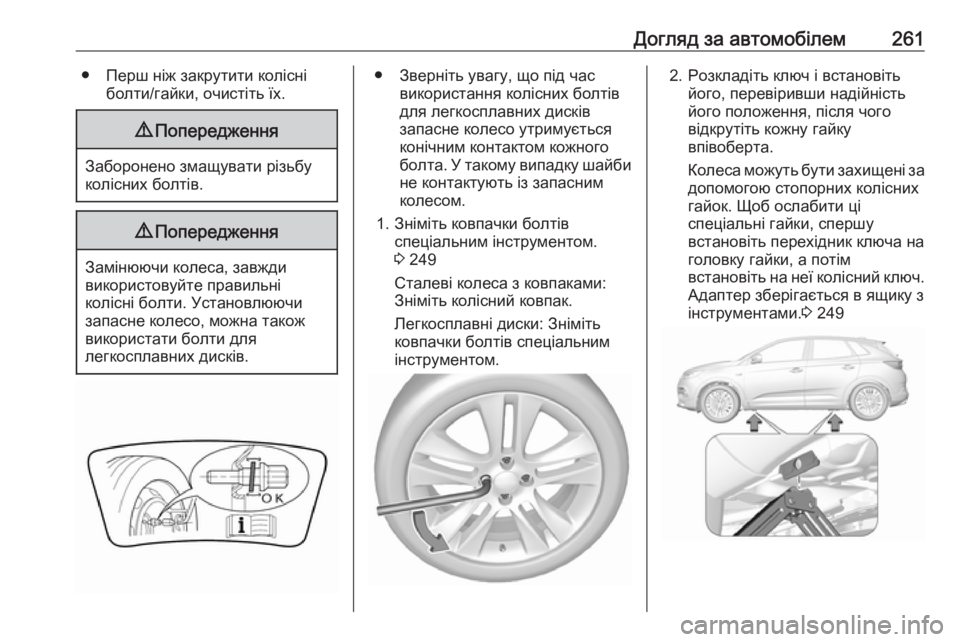

Догляд за автомобілем261● Перш ніж закрутити колісніболти/гайки, очистіть їх.9Попередження
Заборонено змащувати різьбу
колісних болтів.
9 Попередження
Замінюючи колеса, завжди
використовуйте правильні
колісні болти. Установлюючи
запасне колесо, можна також
використати болти для
легкосплавних дисків.
● Зверніть увагу, що під час використання колісних болтів
для легкосплавних дисків
запасне колесо утримується
конічним контактом кожного
болта. У такому випадку шайби не контактують із запасним
колесом.
1. Зніміть ковпачки болтів спеціальним інструментом.
3 249
Сталеві колеса з ковпаками:
Зніміть колісний ковпак.
Легкосплавні диски: Зніміть
ковпачки болтів спеціальним
інструментом.2. Розкладіть ключ і встановіть його, перевіривши надійність
його положення, після чого
відкрутіть кожну гайку
впівоберта.
Колеса можуть бути захищені за
допомогою стопорних колісних
гайок. Щоб ослабити ці
спеціальні гайки, спершу
встановіть перехідник ключа на
головку гайки, а потім
встановіть на неї колісний ключ. Адаптер зберігається в ящику зінструментами. 3 249

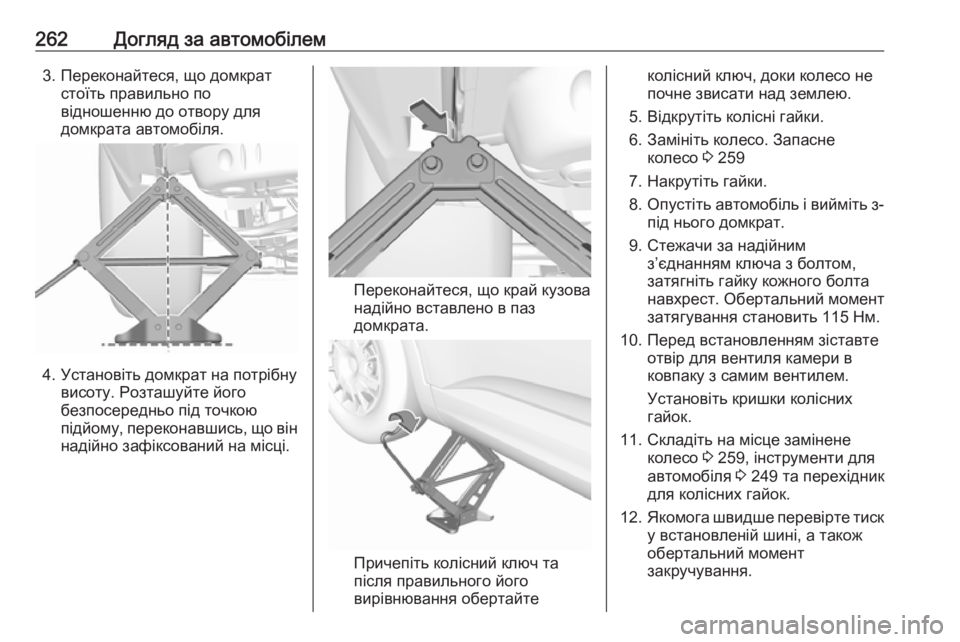

262Догляд за автомобілем3. Переконайтеся, що домкратстоїть правильно по
відношенню до отвору для
домкрата автомобіля.
4. Установіть домкрат на потрібну висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Переконайтеся, що край кузова
надійно вставлено в паз
домкрата.
Причепіть колісний ключ та
після правильного його
вирівнювання обертайте
колісний ключ, доки колесо не
почне звисати над землею.
5. Відкрутіть колісні гайки.
6. Замініть колесо. Запасне колесо 3 259
7. Накрутіть гайки.
8. Опустіть автомобіль і вийміть з-
під нього домкрат.
9. Стежачи за надійним з’єднанням ключа з болтом,затягніть гайку кожного болта
навхрест. Обертальний момент
затягування становить 115 Нм.
10. Перед встановленням зіставте отвір для вентиля камери в
ковпаку з самим вентилем.
Установіть кришки колісних
гайок.
11. Складіть на місце замінене колесо 3 259, інструменти для
автомобіля 3 249 та перехідник
для колісних гайок.
12. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування.
