2018.5 OPEL CORSA E Uživatelská příručka (in Czech)

Péče o vozidlo207
2. Zevnitř rukou odšroubujte oběplastové zajišťovací matice.
3. Pečlivě vytáhněte sestavu světelz prohlubně a vymontujte ji.
4. Stiskněte přídržné jazýčkya vyjměte držák žárovky ze
sestavy světel.
5. Zatlačením žárovky lehce do patice a otočením proti směru
hodinových ručiček žárovku
vyjměte:
Koncové/brzdové světlo ( 1)
Směrová světlo ( 2)
6. Zasuňte žárovku do držáku a otočte ji doprava. Držák žárovek
zajistěte do sestavy světla.
Namontujte montážní celek světla
s upevňovacími kolíky do
prohlubně v karoserii vozidla a z
vnitřní části zavazadlového
prostoru utáhněte plastové
zajišťovací matice.
Zavřete a zajistěte kryt.
Světlo zpátečky / zadní světlo do
mlhy
Světlo zpátečky je umístěno v pravésestavě světel zadních výklopných
dveří a zadní světlo do mlhy je
umístěno v levé sestavě světel
zadních výklopných dveří.
Postup výměny žárovky je pro obě
světla stejný.

208Péče o vozidlo

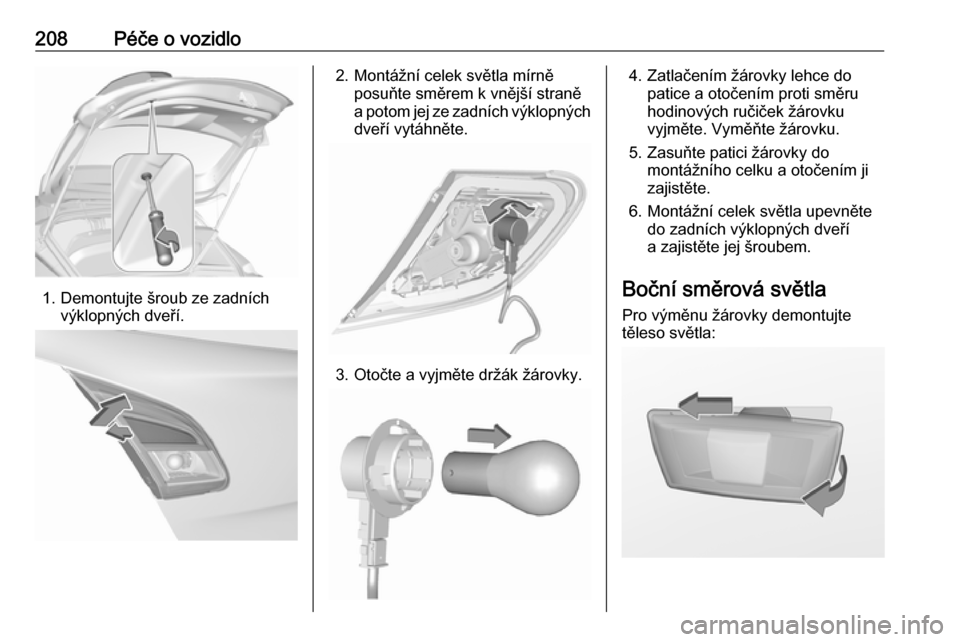

1. Demontujte šroub ze zadníchvýklopných dveří.
2. Montážní celek světla mírněposuňte směrem k vnější straně
a potom jej ze zadních výklopných
dveří vytáhněte.
3. Otočte a vyjměte držák žárovky.
4. Zatlačením žárovky lehce do patice a otočením proti směru
hodinových ručiček žárovku
vyjměte. Vyměňte žárovku.
5. Zasuňte patici žárovky do montážního celku a otočením ji
zajistěte.
6. Montážní celek světla upevněte do zadních výklopných dveří
a zajistěte jej šroubem.
Boční směrová světla Pro výměnu žárovky demontujte
těleso světla:

Péče o vozidlo2091. Posuňte světlo k levé straněa vyjměte je pravým koncem
napřed.
2. Objímku žárovky otočte doleva a vyjměte ji z tělesa.
3. Vytáhněte žárovku z objímkya vyměňte ji.
4. Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
Přídavné brzdové světlo
LED diody nechte vyměnit
v odborném servisu.
Osvětlení registračníznačky1. Zasuňte šroubovák do vybrání krytu, zatlačte ho ke straně
a uvolněte pružinu.
2. Světlo vyjměte směrem dolů. Netahejte za vodiče.

210Péče o vozidlo3.Otočením doleva vyjměte objímku
žárovky z tělesa světla.
4. Vytáhněte žárovku z objímky a vyměňte ji.
5. Vložte objímku žárovky do tělesa světla otočte ji doprava.
6. Vložte světlo do nárazníku a zajistěte je zacvaknutím.
Osvětlení interiéru Následující žárovky nechte vyměnit
v servisní dílně:
● osvětlení interiéru, lampičky na čtení
● osvětlení zavazadlového prostoru
● stropního světla
● osvětlení přístrojové deskyElektrická soustava
Pojistky Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí dvě
pojistkové skříňky:
● vpředu vlevo v motorovém prostoru
● uvnitř vozidla za spínačem světel
u vozidel levostranným řízením
nebo za odkládací schránkou
v palubní desce u vozidel
s pravostranným řízením
Před výměnou pojistky vypněte
příslušný spínač a zapalování.Ve vozidle jsou použity různé typy
pojistek.
V závislosti na typu pojistky lze
přepálenou pojistku poznat podle
roztaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.

Péče o vozidlo211Pinzeta na pojistkyPinzeta na pojistky se může nacházet v pojistkové skříňce v motorovém
prostoru.
Nasaďte pinzetu na pojistky seshora, podle typu pojistky, a vytáhněte
pojistku.
Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Vyklesněte kryt a složte jej nadoraz
nahoru. Sundejte kryt svisle nahoru.

212Péče o vozidloČ.Obvod1Modul rozhraní pro přívěs,
systém zadního nosiče2–3Snímač akumulátoru4Řídicí modul podvozku, palivové
čerpadlo5ABS6Tlumené světlo a světlo pro
denní svícení levé, clona xeno‐
nového dálkového světla, levé
a pravé7–8Řídicí modul převodovky MTA,
řídicí modul LPG9Modul řízení karoserie10Nastavování sklonu světlometů11Zadní stěrač12Vyhřívání zadního okna13Tlumené světlo a světlo pro
denní svícení, pravéČ.Obvod14Vyhřívání vnějších zpětných
zrcátek15–16Souprava posilovače brzd17Signál zapalování/vodní
čerpadlo18Řídicí jednotka motoru19Palivové čerpadlo20–21Elektromagnety motoru,
snímače motoru22–23Cívky zapalování / vstřikovače24Systém ostřikovačů25–26Snímače motoru27Řízení motoru28Řídicí jednotka motoruČ.Obvod29Řídicí jednotka motoru30Řídicí jednotka motoru31Dálkové světlo levé, xenonové
tlumené světlo levé32Dálkové světlo pravé, xenonové
tlumené světlo pravé33Řídicí jednotka motoru34Houkačka35Spojka kompresoru klimatizace36Přední světla do mlhy

Péče o vozidlo213Č.Obvod1Čerpadlo ABS2Přední stěrač3Větrák4Vyhřívání sedadel5Chladicí ventilátor6–7Převodovka8Chladicí ventilátor9Chladicí ventilátor10Chladicí ventilátor11Startér
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, doku se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.
Pojistková skříňka
v přístrojové desce
Pojistková skříňka je za spínačem
osvětlení odkládací schránky
v přístrojové desce. Uchopte madlo, zatáhněte a vyklopte spínač světeldolu.

214Péče o vozidloČ.Obvod1–2–3Elektricky ovládaná okna4Transformátor napětí5Modul řízení karoserie 16Modul řízení karoserie 27Modul řízení karoserie 38Modul řízení karoserie 49Modul řízení karoserie 510Modul řízení karoserie 611Modul řízení karoserie 712Modul řízení karoserie 813–14Dveře zavazadlového prostoru15Systému airbagů16Datové připojení17ZapalováníČ.Obvod18Klimatizace19Střešní okno20Parkovací asistent/dešťový
snímač/přední kamera21Brzdový spínač22Audio systém23Displej24–25Pomocný zvedák26Přístrojová deska27–28–29–30–31Houkačka32–33Vyhřívání volantu
