Page 225 of 275
Auton hoito2231.Ota tiivistysainepullo ja pidin ilma‐
letkuineen lokerosta.
2. Kierrä ilmaletku pitimestä irti ja ruuvaa se kiinni tiivistysainepullonliittimeen.
3. Aseta tiivistysainepullo pitimeen. Varmista, että pullo ei kaadu.
4. Avaa viallisen renkaan venttiili‐hattu.
5. Kiinnitä renkaantäyttöletku venttii‐
liin.
6. Kierrä ilmaletku kompressorin liit‐ timeen.
7. Kytke sytytysvirta. Suosittelemme antamaan moot‐
torin käydä, jotta akku ei purkau‐ tuisi.
8. Paina kompressorin päälle/pois- kytkintä. Rengas täyttyy tiivisteai‐
neella.
9. Kompressorin painemittari näyt‐ tää lyhyesti enintään 6 baaria
tiivistysainepullon tyhjentyessä
(n. 30 sekuntia). Tämän jälkeen
paine alkaa laskea.
10. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään
ilmalla.
11. Säädetty rengaspaineen ohjearvo
on saavutettava 10 minuutin
sisällä.
Rengaspaine 3 254.
Page 226 of 275

224Auton hoitoKun oikea paine on saavutettu,
kytke kompressori pois päältä
painamalla uudelleen päälle/pois-
kytkintä.
Jos ohjeen mukaista rengaspai‐
netta ei saavuteta 10 minuutin
kuluessa, irrota renkaankorjaus‐
sarja. Siirrä autoa renkaan yhden
kierroksen verran. Kytke renkaan‐
korjaussarja uudelleen ja jatka
täyttöä 10 minuuttia. Jos ohjeen
mukaista rengaspainetta ei edel‐ leenkään saavuteta, rengas on
vaurioitunut liian pahasti. Käänny
korjaamon puoleen.
Poista ylimääräinen rengaspaine
käyttäen ].
Älä käytä kompressoria 10
minuuttia kauempaa.
12. Paina pitimessä olevaa lukitussa‐ karaa ja vedä tiivistysainepullo
pois pitimestä. Kierrä renkaan‐
täyttöletku tiivistysainepullon
vapaaseen liitäntään. Silloin tiivis‐ tysaine ei vuoda ulos. Aseta
renkaankorjaussarja paikalleen
tavaratilaan.
13. Pyyhi pois mahdollisesti ulos valunut tiivistysaine kankaalla.14. Kiinnitä tiivistysainepullonmukana tuleva tarra, johon on
merkitty suurin sallittu nopeus,
kuljettajan näkökenttään.
15. Jatka ajoa välittömästi, jotta tiivis‐
tysaine jakautuu renkaaseen
tasaisesti. Pysähdy n. 10 km:n
(korkeintaan 10 minuutin) ajomat‐ kan jälkeen ja tarkasta rengaspai‐
neet. Ruuvaa ilmaletku suoraan
renkaan venttiiliin ja kompresso‐
riin.
Jos rengaspaine on yli 1,3 baaria ,
korjaa ohjearvoon. Toista toimen‐
pidettä, kunnes painehäviötä ei
enää ilmene.
Jos rengaspaine on laskenut
1,3 baarin alapuolelle, autoa ei
saa enää käyttää. Käänny korjaa‐ mon puoleen.
16. Aseta renkaankorjaussarja säily‐ tyspaikkaansa tavaratilaan.
Yleisiä tietoja Huomautus
Korjatun renkaan ajo-ominaisuudet
ovat voimakkaasti huonontuneet,
rengas on siksi vaihdettava.Jos kompressorista kuuluu epänor‐
maalia ääntä tai jos se kuumenee
voimakkaasti, se on kytkettävä pois päältä vähintään 30 minuutiksi.
Sisäänrakennettu ylipaineventtiili
avautuu 7 baarin kohdalla.
Huomaa korjaussarjan parasta
ennen-päiväys. Tämän päivämää‐
rän jälkeen tiivistyskyky ei ole enää
taattu. Huomioi tiivistysainepullossa
olevat säilytystiedot.
Vaihda käytetty tiivisteainepullo
uuteen. Hävitä pullo voimassa
olevien määräysten mukaisesti.
Kompressoria ja tiivisteainetta
voidaan käyttää n. -30 °C lämpöti‐
lasta lähtien.
Mukana toimitettujen sovittimien
avulla voidaan täyttää muita esineitä
ilmalla, esim. jalkapalloja, ilmapat‐
joja, täytettäviä kumiveneitä jne.
Sovittimet sijaitsevat kompressorin
alapuolella. Poista ne ruuvaamalla
kompressorin ilmaletku paikalleen ja
poistamalla sovitin.
Page 227 of 275

Auton hoito225Pyörän vaihto
Tee seuraavat valmistelut ja noudata
seuraavia ohjeita:
● Pysäköi auto vaakasuoralle ja pitävälle alustalle. Aseta etupyö‐
rät suoraanajoasentoon.
● Kytke seisontajarru ja ykkös- tai peruutusvaihde tai siirrä valinta‐
vipu asentoon P.
● Vaihda aina vain yksi pyörä kerrallaan.
● Käytä tunkkia vain pyörän vaih‐ tamiseen rengasrikkotapauk‐
sessa, älä talvi- tai kesärenkai‐
den vaihtoon.
● Auton nosturi on huoltovapaa.
● Jos alusta on pehmeä, aseta nosturin alle tukeva lauta (enint.
1 cm paksu).
● Ota raskaat esineet pois auton sisältä, ennen kuin nostat autoa
nosturilla.
● Nosturin varassa olevassa autossa ei saa olla ihmisiä tai
eläimiä.
● Älä ryömi nosturin varassa olevan auton alle.● Älä käynnistä moottoria auton ollessa nosturin varassa.
● Ennen pyöränpulttien kiinnittä‐ mistä pultit on puhdistettava ja
jokaisen pultin kartio on rasvat‐
tava ohuesti tavallisella voitelu‐
rasvalla.9 Varoitus
Älä laita rasvaa pyöränpulttien
kierteisiin.
1. Teräsvanteet:
Vedä pyöränsuojus irti.
Pulttien suojuksilla varustetut
kevytmetallivanteet:
Vapauta pyöränpulttien suojukset ruuvitaltalla ja poista ne. Pane
vanteen ja ruuvitaltan väliin
suojaksi pehmeä riepu.2. Aseta pyöränavain varmistaen, että se asettuu lujasti paikalleen,
ja löysää jokaista pyöränpulttia
puoli kierrosta.
Pyörät on saatettu suojata lukko‐
pulteilla. Näiden erikoispulttien
löysäämiseksi on pultin kantaan
ensin kiinnitettävä lukittuvien
pyöränpulttien sovitin ennen
pyörän avaimen asentamista.
Sovitin sijaitsee käsinelokerossa.
Page 228 of 275
226Auton hoito

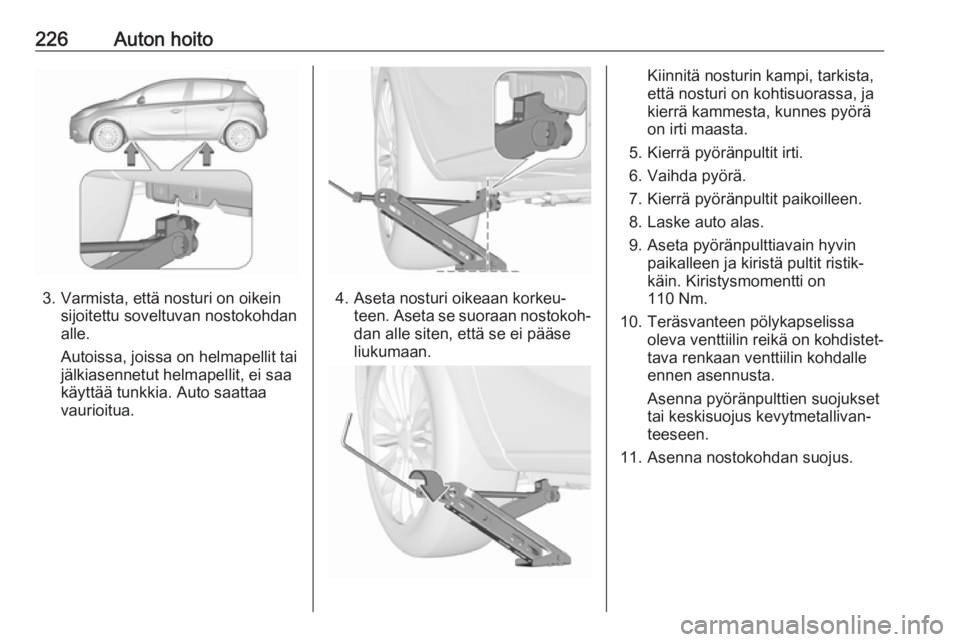

3. Varmista, että nosturi on oikeinsijoitettu soveltuvan nostokohdan
alle.
Autoissa, joissa on helmapellit tai
jälkiasennetut helmapellit, ei saa
käyttää tunkkia. Auto saattaa
vaurioitua.4. Aseta nosturi oikeaan korkeu‐ teen. Aseta se suoraan nostokoh‐dan alle siten, että se ei pääse
liukumaan.
Kiinnitä nosturin kampi, tarkista,
että nosturi on kohtisuorassa, ja
kierrä kammesta, kunnes pyörä
on irti maasta.
5. Kierrä pyöränpultit irti.
6. Vaihda pyörä.
7. Kierrä pyöränpultit paikoilleen.
8. Laske auto alas.
9. Aseta pyöränpulttiavain hyvin paikalleen ja kiristä pultit ristik‐
käin. Kiristysmomentti on
110 Nm.
10. Teräsvanteen pölykapselissa oleva venttiilin reikä on kohdistet‐tava renkaan venttiilin kohdalle
ennen asennusta.
Asenna pyöränpulttien suojukset
tai keskisuojus kevytmetallivan‐
teeseen.
11. Asenna nostokohdan suojus.
Page 229 of 275

Auton hoito22712. Aseta ja kiinnitä säilytyspaikkoi‐hinsa vaihdettu pyörä, auton
työkalut 3 210 ja lukittuvien
pyöränpulttien sovitin 3 55.
13. Tarkista autoon asennetun pyörän rengaspaine ja pyörän‐
pulttien kiristysmomentti mahdol‐
lisimman pian.
Vaihdata tai korjauta viallinen rengas
mahdollisimman pian.
Nostoalustan nostokohdat
Nostoalustan takimmainen varsi
alapalkin syvennyksen kohdalle
keskelle.
Nostoalustan etummaisen varren
nostokohta alustassa.
Varapyörä
Varapyörä voidaan luokitella tilapäis‐
varapyöräksi, jos sen koko eroaa
muista asennetuista renkaista tai
maan lainsäädäntö niin määrittelee.
Tällöin on noudatettava suurinta
sallittua nopeutta, vaikka varapyö‐
rässä ei olisi sitä osoittavaa tarraa.
Varapyörässä on teräsvanne.
Huomio
Jos asennettu varapyörä on
pienempi kuin auton muut pyörät tai jos muissa pyörissä on talviren‐ kaat, auton ajo-ominaisuudet
saattavat muuttua. Vaihdata vialli‐
nen rengas mahdollisimman pian.
3-ovinen / 5-ovinen viistoperä
Varapyörä sijaitsee tavaratilassa
lattian peitteen alla. Se on kiinnitetty
siipimutterilla.
Kaksinkertainen tavaratilan lattia
asennetaan tässä tapauksessa
yläasentoon 3 68.
Page 230 of 275

228Auton hoitoPoista varapyörä avaamalla siipimut‐teri, nostamalla varapyörää, siirtä‐
mällä se pystyasentoon ja poista‐
malla yläkautta.
Kun säilytät vaihdettua pyörää tai tila‐
päistä varapyörää varapyöräsyven‐
nyksessä, kiinnitä se aina siipimutte‐
rilla.Pakettiauto
Irrota tavaratilan lattia.
Varapyörä on kiinnitetty pultilla tava‐
ratilan lattiaan.
Kierrä siipimutteri auki ja nosta tava‐
ratilan lattia.
Irrota varapyörän yläpuolella oleva
välike, nosta pyörää, siirrä se pysty‐
asentoon ja poista yläkautta.
Kun säilytät vaihdettua pyörää tai tila‐ päistä varapyörää varapyöräsyven‐
nyksessä, käytä aina sovitinta ja kiin‐
nitä tavaratilan lattia siipimutterilla.
Joissakin viallisissa vaihdetuissa
pyörissä välike voidaan tarvittaessa
jättää pois tai pyörä pultata kiinni
ilman lattian peitettä.
TilapäisvarapyöräHuomio
Tilapäisvarapyörää käytettäessä
auton ajo-ominaisuudet voivat
muuttua. Vaihdata tai korjauta
viallinen rengas mahdollisimman
pian.
Käytä vain yhtä tilapäisvarapyörää. Suurin sallittu nopeus tilapäisvara‐
pyörän merkinnässä koskee vain
tehtaalla asennettua rengaskokoa.
Jos auton takarengas tyhjenee hinat‐ taessa toista autoa, asenna tilapäis‐
varapyörä eteen ja täysikokoinen
pyörä taakse.
Lumiketjut 3 219.
Varapyörä, jossa on
pyörimissuunta
Mikäli mahdollista, asenna pyörimis‐suunnalla varustetut renkaat siten,
että ne pyörivät ajosuuntaan. Pyöri‐
missuunnan osoittaa renkaan sivuun merkitty symboli (esim. nuoli).
Page 231 of 275

Auton hoito229Jos pyörä asennetaan pyörimissuun‐
nan vastaisesti, on huomioitava
seuraava:
● Auton ajo-ominaisuudet voivat muuttua. Korjauta tai vaihda vial‐linen rengas mahdollisimman
pian ja asenna se vararenkaan
tilalle.
● Aja erityisen varovasti kostealla säällä ja lumikelillä.Käynnistys
apukaapeleilla
Älä käynnistä pikalatauslaitteen
avulla.
Jos auton akku on purkautunut, auto
voidaan käynnistää toisen auton
akulla käynnistyskaapeleita käyttäen.9 Varoitus
Käynnistyskaapelien avulla käyn‐
nistettäessä on noudatettava
äärimmäistä varovaisuutta.
Seuraavasta ohjeesta poikkeami‐
sesta voi seurata akkujen räjähdys ja siten vammoja ja vaurioita tai
kummankin auton sähkölaitteiden
vioittuminen.
9 Varoitus
Vältä akkunesteen pääsyä silmiin,
iholle, vaatteille ja maalipinnoille.
Neste sisältää rikkihappoa, joka voi aiheuttaa vammoja ja vaurioita
suorassa kosketuksessa.
● Akun lähellä ei saa käsitellä avotulta tai kipinöitä.
● Tyhjentynyt auton akku voi jäätyä
jo 0 °C:n lämpötilassa. Jäätynyt
akku on sulatettava, ennen kuin
käynnistyskaapelit kytketään.
● Työskennellessäsi akun parissa käytä suojalaseja ja suojavaate‐
tusta.
● Käytä apuakkua, jolla on sama jännite (12 V). Sen kapasiteetti(Ah) ei saa olla paljoa purkautu‐
neen akun kapasiteettia
pienempi.
● Käytä käynnistyskaapeleita, joissa on eristetyt kaapelikengätja joiden läpimitta on vähintään
16 mm 2
(dieselmoottoreissa
25 mm 2
).
● Älä irrota tyhjentynyttä auton akkua sähköjärjestelmästä.
● Kytke pois tarpeettomat virranku‐
luttajat.
● Älä kumarru akun päälle työn aikana.
● Kaapeleiden kaapelikengät eivät saa koskettaa toisiaan.
Page 232 of 275

230Auton hoito●Autot eivät saa käynnistyskaape‐
leilla käynnistettäessä koskettaa
toisiaan.
● Kytke seisontajarru. Käsivalintai‐ nen vaihteisto joutokäynnillä,
automaattivaihteisto asennossa
P .
● Avaa molempien autojen akkujen
plusnapojen suojukset.
Kytke kaapelit seuraavassa järjestyk‐ sessä:
1. Liitä punainen kaapeli avustavan auton akun positiiviseen napaan.
2. Liitä punaisen kaapelin toinen pää
tyhjentyneen akun positiiviseen
napaan.
3. Liitä musta kaapeli avustavan auton akun negatiiviseen napaan.
4. Liitä mustan kaapelin toinen pää käynnistettävän auton maadoitus‐
pisteeseen, esim. sylinteriryh‐
mään tai moottorin kannattimen
ruuviin. Kytke niin kauas tyhjenty‐ neestä auton akusta kuin mahdol‐
lista, vähintään 60 cm:n etäisyy‐
delle.
Aseta kaapelit siten, että ne eivät voi
koskettaa moottorin liikkuviin osiin.
Moottorin käynnistäminen: 1. Käynnistä avustavan auton moot‐
tori.
2. Käynnistä 5 minuutin kuluttua toinen moottori. Älä käynnistä
kauemmin kuin 15 sekuntia
kerrallaan ja pidä käynnistysten
välillä vähintään 1 minuutin tauko.
3. Anna molempien moottoreiden käydä joutokäyntiä noin
3 minuuttia kaapelit kytkettyinä.4. Kytke käynnistettävässä autossa jokin sähkölaite (esim. ajovalot tai
takalasin lämmitin) päälle.
5. Irrota kaapelit täsmälleen päin‐ vastaisessa järjestyksessä kuin
ne edellä kiinnitettiin.
