2018.5 OPEL CORSA E ESP

Bancos, sistemas de segurança53Cinto de segurança de três
pontos
Os sistemas de retenção paracrianças podem ser apertados
utilizando um cinto de segurança de
três pontos. Depois de apertar o
sistema de retenção para crianças, é
necessário apertar o cinto de
segurança 3 56.
Suportes ISOFIX
Nos bancos traseiros
Neste veículo fixar aos suportes de
montagem ISOFIX os sistemas de
segurança ISOFIX aprovados para
crianças. As posições do sistema de
retenção para crianças ISOFIX
específicas para o veículo são
indicadas na tabela por IL 3 56.
O veículo está equipado com guias
nos encostos dos bancos para
suportar a instalação do sistema de
retenção para crianças.
Os suportes de montagem ISOFIX
nos bancos traseiros são
identificados pelo logótipo ISOFIX no
encosto do banco.
Abrir as abas de cobertura das guias antes de montar o sistema de
retenção para crianças. Após a
remoção do sistema de retenção
para crianças, fechar as abas.No banco do passageiro dianteiro
Colocar o sistema de retenção para
crianças no centro no banco e
empurrar para trás. Certificar-se de que o sistema de retenção para
crianças fica correctamente
engatado.
Pontos de fixação do tirante
superior
Nos bancos traseiros
Os pontos de fixação do
tirante superior estão identificados
com o símbolo : para cadeirinha de
criança.

54Bancos, sistemas de segurança
Além dos suportes de montagem
ISOFIX, ISOFIX, prender a cinta Top-tether aos pontos de fixação
Top-tether.
Os sistemas de retenção para
crianças ISOFIX com posições de
categoria universal estão
assinalados na tabela com IUF
3 56.
No banco do passageiro dianteiro
Um ponto de fixação adicional situa-
-se na calha do banco do passageiro,
no espaço traseiro para os pés.Seleccionar o sistema correcto
Os bancos traseiros são o local mais
conveniente para aplicar um sistema
de segurança para crianças.
As crianças devem viajar viradas
para a parte traseira do veículo até o
mais tarde que for possível. Garante- -se, assim, que a espinha dorsal da
criança, que ainda é muito frágil, fica
sujeita a menos pressão no caso de
um acidente.
Os sistemas de retenção para
crianças adequados cumprem os
regulamentos UN/ECE válidos.
Verifique a legislação e
regulamentação local quanto ao uso
obrigatório de sistemas de retenção
para crianças.
Certificar-se que o sistema de
segurança para crianças que vai ser
montado é compatível com o tipo de
veículo.
Consultar as tabelas nas páginas
seguintes, as instruções fornecidas
juntamente com o sistema de
retenção para crianças e a lista de
tipos de veículos dos sistemas não
universais de retenção para crianças.
Os sistemas de retenção para
crianças indicados a seguir são
recomendados para as seguintes
classes de peso:
● Grupo 0, Grupo 0+
Maxi Cosi Cabriofix plus Easyfix,
para crianças até 13 kg
● Grupo I
OPEL Duo, para crianças de 13 kg a 18 kg de peso neste grupo
Certificar-se de que o local da
montagem do sistema de retenção
para crianças no veículo é correcto;
consultar as tabelas seguintes.

56Bancos, sistemas de segurançaLocais de montagem dos sistemas de segurança para criançasOpções previstas para a fixação de um sistema de retenção para crianças com cinto de segurança de três
pontos
Classe por peso
No banco do passageiro dianteiro
Nos bancos exteriores traseirosNo banco traseiro central
airbag activadoairbag desactivadoGrupo 0: até 10 kgXU 1,2U/L 3XGrupo 0+: até 13 kgXU1,2U/L 3XGrupo I: de 9 a 18 kgXU1,2U/L 3,4XGrupo II: de 15 a 25 kgU1,2XU/L 3,4XGrupo III: de 22 a 36 kgU1,2XU/L 3,4XU:adequabilidade universal em conjunto com o cinto de segurança de três pontosL:próprio para sistemas especiais de retenção para crianças das categorias "veículo específico", "restrito" ou "semi-
-universal". O sistema de retenção para crianças deve ser aprovado para o tipo de veículo específico (consulte a
lista de tipos de veículos do sistema de retenção para crianças)X:nenhum sistema de retenção para crianças autorizado para este grupo de peso1:deslocar o banco para a frente o necessário e ajustar o encosto do banco o necessário para uma posição vertical, no sentido de garantir que o cinto possa correr para a frente a partir do ponto de fixação superior2:deslocar o banco para cima o necessário e ajustar o encosto do banco o necessário para uma posição vertical, no
sentido de garantir que o cinto fica justo no lado da fivela3:deslocar o respectivo banco dianteiro à frente do sistema de retenção para crianças para a frente o necessário4:ajustar o respectivo encosto do banco para a posição mais recuada 3 71, ajustar o respectivo encosto de cabeça
o necessário ou, se necessário, removê-lo 3 37

58Bancos, sistemas de segurançaIL:indicado para sistemas de retenção ISOFIX específicos das categorias "veículo específico", "restrito" ou"semiuniversal". (Pontos de fixação ISOFIX/Top-Tether opcionais para o banco do passageiro dianteiro, mas não
disponíveis para bancos desportivos.) O sistema de retenção ISOFIX deve ser aprovado para o tipo de veículo
específico (consulte a lista de tipos de veículos do sistema de retenção para crianças)IUF:indicado para sistemas de retenção para crianças ISOFIX específicos virados para a frente da categoria universal
aprovados para utilização nesta classe de peso (pontos de fixação ISOFIX/Top-Tether opcionais para o banco do
passageiro dianteiro, mas não disponíveis para bancos desportivos)X:nenhum sistema de retenção para crianças ISOFIX aprovado para esta classe de peso1:deslocar o banco para a frente o necessário e ajustar o encosto do banco o necessário para uma posição vertical, no sentido de garantir que o cinto possa correr para a frente a partir do ponto de fixação superior2:deslocar o banco para cima o necessário e ajustar o encosto do banco o necessário para uma posição vertical, nosentido de garantir que o cinto fica justo no lado da fivela3:deslocar o respectivo banco dianteiro à frente do sistema de retenção para crianças para a frente o necessário4:ajustar o respectivo encosto do banco para a posição mais recuada 3 71 , ajustar o respectivo encosto de cabeça
o necessário ou, se necessário, removê-lo 3 375:pontos de fixação ISOFIX/Top-Tether opcionais para o banco do passageiro dianteiro (não disponíveis para bancos
desportivos)
Classe por altura e dispositivo de cadeirinha ISOFIX
A - ISO/F3:sistema de retenção para crianças virado para a frente para crianças de tamanho máximo na classe
de peso dos 9 aos 18 kgB - ISO/F2:sistema de retenção para crianças virado para a frente para crianças mais pequenas na classe de peso dos 9 aos 18 kgB1 - ISO/F2X:sistema de retenção para crianças virado para a frente para crianças mais pequenas na classe de peso
dos 9 aos 18 kgC - ISO/R3:sistema de retenção para crianças virado para trás para crianças de tamanho máximo na classe de
peso até aos 18 kg

Arrumação65Tranque o sistema de suporte
traseiro
Rode a maneta da esquerda ( 1)
primeiro, seguido pela maneta direita ( 2 ) até parar. Ambas as manetas
devem apontar para trás, de outra
forma não se garante uma
funcionalidade segura.
Advertência
Fechar a porta traseira.
Desdobrar as reentrâncias do
pedal
Desdobrar uma ou as duas
reentrâncias para cima até que o
apoio diagonal encaixe.
Retirar a estrutura de manivela do
pedal das respectivas reentrâncias.
Adaptação do sistema de suporte traseiro a uma bicicleta

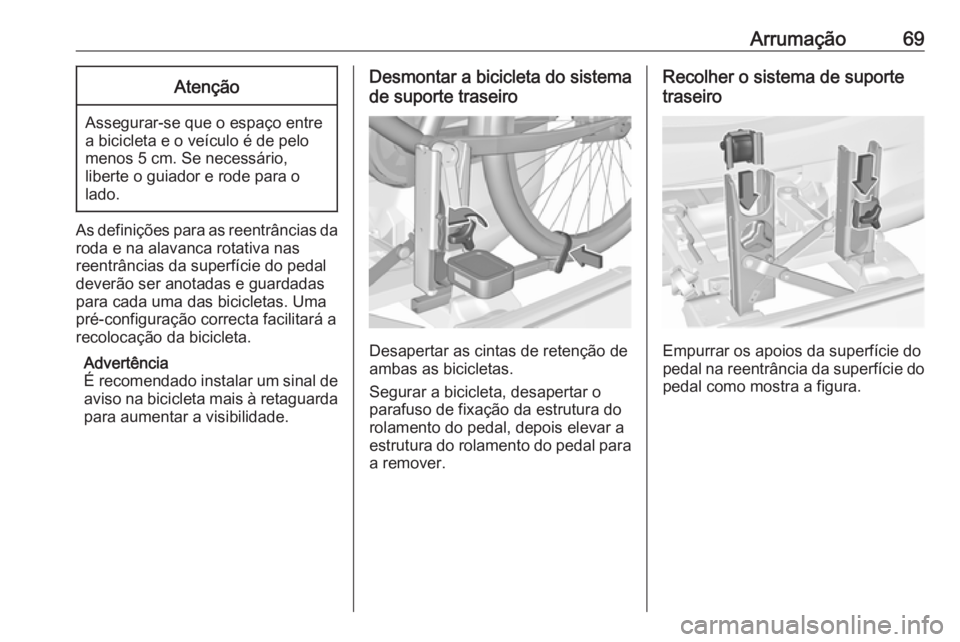

Arrumação69Atenção
Assegurar-se que o espaço entre
a bicicleta e o veículo é de pelo
menos 5 cm. Se necessário,
liberte o guiador e rode para o
lado.
As definições para as reentrâncias da
roda e na alavanca rotativa nas
reentrâncias da superfície do pedal
deverão ser anotadas e guardadas
para cada uma das bicicletas. Uma
pré-configuração correcta facilitará a
recolocação da bicicleta.
Advertência
É recomendado instalar um sinal de
aviso na bicicleta mais à retaguarda
para aumentar a visibilidade.
Desmontar a bicicleta do sistema
de suporte traseiro
Desapertar as cintas de retenção de
ambas as bicicletas.
Segurar a bicicleta, desapertar o
parafuso de fixação da estrutura do
rolamento do pedal, depois elevar a
estrutura do rolamento do pedal para
a remover.
Recolher o sistema de suporte
traseiro
Empurrar os apoios da superfície do
pedal na reentrância da superfície do
pedal como mostra a figura.

70Arrumação
Insira o cinto de retenção e empurre
com força para trás tanto quanto
possível.
Pressionar a alavanca de abertura e
deslizar os intervalos das rodas
completamente até onde cheguem.
Desencaixar a alavanca de fecho no
suporte diagonal e dobrar ambas as
reentrâncias da superfície do pedal
para baixo.
9 Aviso
Risco de se magoar.
Rode a maneta direita primeiro ( 1)
para a frente, seguida pela maneta
esquerda ( 2), até que possam ser
encaixadas nas suas respectivas reentrâncias.

72ArrumaçãoQuando se destrancar, aparecerá
uma marca vermelha ao lado da
alavanca de libertação. O encosto
está correctamente encaixado
quando as marcas vermelhas nos
dois lados perto da alavanca de
desengate deixam de se ver.
Rebater os encostos traseiros
Retirar a tampa da bagageira,
conforme necessário.
Empurrar os encostos de cabeça
para baixo, premindo a lingueta.Conduzir os cintos de segurança
pelos suportes laterais para evitar
que se danifiquem. Ao rebater o encosto do banco, puxar os cintos de
segurança ao mesmo tempo.
Encosto dividido
Puxar o punho de desengate no lado relevante e rebater sobre o assentodo banco.
Encosto único
Puxar o punho de desengate nos dois
lados e rebater sobre o assento do
banco.
Se o veículo tiver de ser carregado
utilizando uma porta de trás, retirar o
cinto de segurança da corrediça do
encosto e inserir a lingueta na
reentrância, conforme se mostra na
imagem.
Para endireitar, levantar o encosto do banco e guiá-lo para uma posição
vertical até se ouvir um som de
encaixe.
Assegurar que os cintos de
segurança dos bancos exteriores são
colocados nas corrediças dos cintos
correspondentes.
O encosto está correctamente
encaixado quando as marcas
vermelhas nos dois lados perto da
alavanca de desengate deixam de se
ver.
