2018.5 OPEL CORSA E sensor

Belysning115enligt illustrationen. Alternativt kan en
krysskruvmejsel storlek tre användas
vid inställningen.
För att återställa för vänstertrafik vrids
inställningselementen 1
/2 varv
medurs.
Varselljus
Halvljusautomatik ökar bilens synlig‐
het under dagsljus.
De slås på automatiskt när tänd‐
ningen är på.
Bilar med automatisk
belysningsreglering
Systemet växlar automatiskt mellan
varselljus och strålkastare, beroende
på ljusförhållanden och information
från regnsensorsystemet.
Automatisk belysningsreglering
3 113.
Xenon-belysningssystem Xenon-belysningssystem består av: ● xenon-strålkastare för halv- och helljus
● helljusassistent● kurvbelysning
● backfunktion
Xenonstrålkastare
Xenon-strålkastare för halv- och
helljus ger bättre sikt under alla
förhållanden.
Funktionen är den samma som för
halogenstrålkastare.
Belysningsströmställare 3 112.
Helljus 3 114.
Ljustuta 3 114.
Strålkastarinställning 3 114.
Strålkastare vid körning i utlandet
3 114.
Automatisk belysningsreglering
3 113.
Helljusassistent
Funktionen möjliggör att xenonlam‐
porna för helljus fungerar som huvud‐
belysning under nattkörning och om
bilens hastighet är högre än 40 km/h.Halvljuset aktiveras automatiskt när:
● Kameran i vindrutan registrerar ljusen från en mötande eller
framförvarande bil.
● Bilens hastighet sjunker under 20 km/h.
● Det är dimmigt eller snöar. ● Du kör i stadsområden.
Om inga hinder upptäcks växlar
systemet tillbaka till helljus.
Inkoppling
Helljusassistenten aktiveras genom
att trycka på blinkersspaken två
gånger vid en hastighet över
40 km/h.

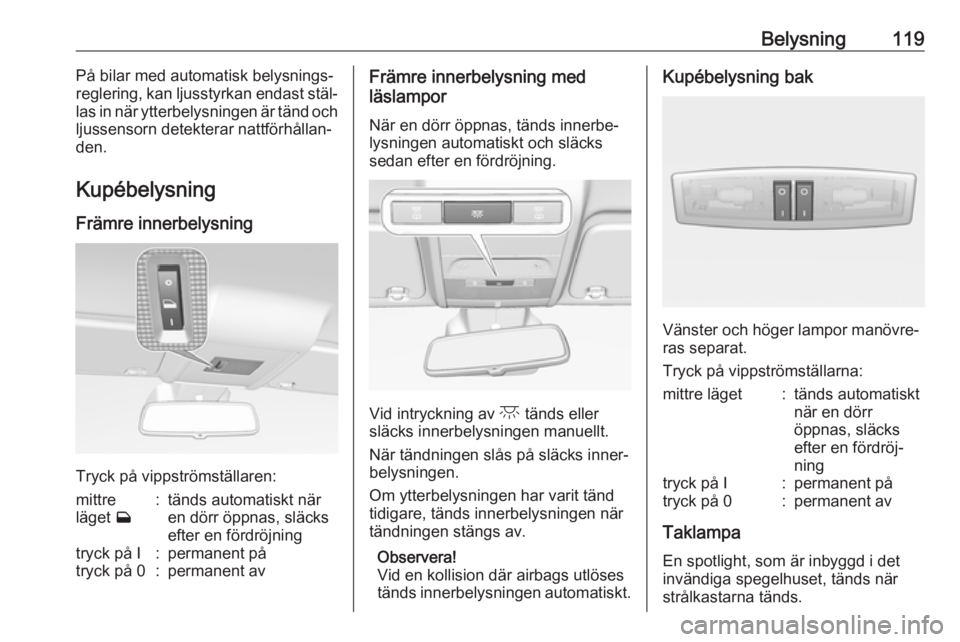

Belysning119På bilar med automatisk belysnings‐
reglering, kan ljusstyrkan endast stäl‐
las in när ytterbelysningen är tänd och
ljussensorn detekterar nattförhållan‐
den.
Kupébelysning
Främre innerbelysning
Tryck på vippströmställaren:
mittre
läget w:tänds automatiskt när
en dörr öppnas, släcks
efter en fördröjningtryck på I:permanent påtryck på 0:permanent avFrämre innerbelysning med
läslampor
När en dörr öppnas, tänds innerbe‐
lysningen automatiskt och släcks
sedan efter en fördröjning.
Vid intryckning av c tänds eller
släcks innerbelysningen manuellt.
När tändningen slås på släcks inner‐ belysningen.
Om ytterbelysningen har varit tänd
tidigare, tänds innerbelysningen när
tändningen stängs av.
Observera!
Vid en kollision där airbags utlöses
tänds innerbelysningen automatiskt.
Kupébelysning bak
Vänster och höger lampor manövre‐
ras separat.
Tryck på vippströmställarna:
mittre läget:tänds automatiskt
när en dörr
öppnas, släcks
efter en fördröj‐
ningtryck på I:permanent påtryck på 0:permanent av
Taklampa
En spotlight, som är inbyggd i det
invändiga spegelhuset, tänds när
strålkastarna tänds.

158Körning och hantering
När tiden till en potentiell kollision
med en framförvarande bil blir för kort
och en kollision är hotande kommer
informationsvarningssymbolen upp i
förarinformationscentralen och
föraren informeras av ett blinkande
rött LED-band som projiceras på vind‐ rutan i förarens synfält.
Samtidigt hörs en varningssignal.
Trampa ner bromspedalen och styr
bilen om situationen kräver detta.
Frånkoppling Systemet kan inaktiveras. Tryck på
V upprepade gånger tills följande
meddelande visas i förarinforma‐
tionscentralen.
Om framåtkollisionsvarningen har
inaktiverats ställs varningskänslighe‐
ten in på "medellång" när tändningen
slås på nästa gång.
Inställningarna "nära", "medellång"
eller "lång" sparas när tändningen
slås av.
Allmän information9 Varning
Kollisionsvarning är enbart ett
varningssystem och ansätter inte
bromsarna. Om du för snabbt
närmar dig ett framförvarande
fordon ger det kanske inte dig till‐
räckligt mycket tid för att undvika
en kollision.
Föraren har hela ansvaret för att
hålla lämpligt avstånd med hänsyn till trafik-, väder- och siktförhållan‐
den.
Föraren måste alltid ha full uppsikt
under körning. Föraren måste
alltid vara beredd att vidta åtgär‐
der och bromsa.
Systemets begränsningar
Systemet är avsett att endast varna
för fordon, men kan även reagera på
andra föremål.
I följande fall kan kollisionsvarningen
eventuellt inte detektera ett fordon i
färdriktningen eller också kan
sensorns prestanda vara begrän‐
sade:

Körning och hantering159● på slingrande vägar
● när vädret begränsar sikten, t.ex.
i dimma, regn eller snö
● när sensorn är blockerad av snö,
is, snömodd, lera, smuts eller
skador på vindrutan eller när den påverkas av främmande föremål,
t.ex. klistermärken
Avståndsindikering framåt
Avståndsindikeringen framåt visar
avståndet till ett framförvarande
fordon i rörelse. Frontkameran i vind‐ rutan används till att detektera
avståndet till ett fordon direkt framför
i bilens körriktning. Den är aktiv vid
hastigheter över 40 km/h.
När ett fordon detekteras framför
bilen visas avståndet i sekunder på
en sida i förarinformationscentralen
3 96. Tryck på MENU på spaken för
att välja ? och vrid på inställnings‐
ratten för att välja sidan med
avståndsindikering framåt.
Minsta indikerade avstånd är
0,5 sekunder.
Om inget fordon finns framför eller om fordonet finns utanför räckvidden
visas två streck: -.- s.
Parkeringshjälp
Allmän information
När dragkroken är monterad ska konfigurationsinställningarna på
bilens meny för personliga inställ‐
ningar på infodisplayen ändras.
Personliga inställningar 3 105.
När du hakar fast en släpvagn eller
cykelhållare på dragkroken inaktive‐ ras parkeringshjälpen.
Bakre parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen när
du backar och använder det bakre parkeringshjälpsystemet.
Den bakre parkeringshjälpen under‐
lättar parkering genom att den mäter
avståndet mellan bilen och hinder
bakom bilen. Den informerar och
varnar föraren via akustiska signaler
och indikeringar på skärmen.

168Körning och hanteringsystemet. En lång tryckning på D
aktiverar systemet och det börjar
söka efter en ny parkeringsficka.
Allmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Det kan hända att sensorerna detek‐
terar föremål trots att det inte finns
något i vägen, beroende på ekostör‐ ningar från ljud i omgivningen eller
p.g.a. mekaniska riktningsfel (spora‐ diska felvarningar kan förekomma).
Se till att den främre registrerings‐
skylten är ordentligt monterad (inte
är böjd och inget glapp mot stötfång‐
aren på höger eller vänster sida) och
att sensorerna sitter ordentligt på
plats.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
av det tillgängliga parkeringsutrym‐
met när en parkeringsmanöver
redan påbörjats. Systemet kan
uppfatta en infart, utfart, gårdsplan
eller till och med ett övergångsställe som en parkeringsficka. När du har
lagt i backen startar systemet en
parkeringsmanöver. Kontrollera att
den föreslagna parkeringsfickan är
ledig.
Oregelbundenheter i marken, t.ex. i
vägarbetesområden, kan inte
upptäckas av systemet. Det är
föraren som är ansvarig.
Observera!
Om en framåtväxel läggs i och en
viss hastighet överskrids inaktiveras
parkeringshjälpen när cykelhållaren
fälls ut.
Om backen läggs i för första gången upptäcker parkeringshjälpen cykel‐
hållaren och en ljudsignal hörs.
Tryck på r eller D kortvarigt för
att inaktivera parkeringshjälpen.

170Körning och hanteringInaktivering indikeras via ett medde‐
lande i förarinformationscentret.
Detekteringszoner Detektionszonerna börjar vid bakre
stötfångaren och når cirka 3 m bakåt
och åt sidorna. Zonens höjd är mellan
cirka 0,5 m och 2 m över marken.
Systemet inaktiveras om en släpvagn
kopplas till bilen.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål,
t.ex. skyddsräcken, stolpar, trottoar‐
kanter, väggar och balkar ignoreras.
Parkerade fordon eller mötande
fordon detekteras inte.
Störning
Enstaka missade varningar kan före‐
komma under normala omständighe‐
ter och ökar vid våta förhållanden.
Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is,
slask eller vid kraftigt regn.
Rengöringsanvisningar 3 230.Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad för att
få hjälp.
Backkamera
Backkameran hjälper föraren vid backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas på bilens
Colour-Info-Display.9 Varning
Backkameran ersätter inte
förarens uppsikt. Observera att
föremål utanför synfältet för kame‐ ran och parkeringshjälpens
sensorer, t.ex. nedanför stötfång‐
aren eller under fordonet, inte
visas.
Använd inte enbart backkameran
till hjälp när du backar eller
parkerar bilen.
Kontrollera alltid omgivningen runt
bilen innan du kör.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i mellan regi‐
streringsskyltsbelysningen och har
en bildvinkel på 130°.

Bilvård205NrStrömkrets1Släpvagnskopplingsenhet,
cykelhållare2–3Batterisensor4Chassistyrenhet, bränslepump5ABS6Halvljus och varselljus vänster,
Xenon-helljus bländskydd
vänster och höger7–8Styrenhet MTA-växellåda, LPG-
styrenhet9Karosstyrenhet10Strålkastarnivåreglering11Bakre torkare12Bakruteuppvärmning13Halvljus och varselljus höger14Uppvärmbara ytterbackspeglar15–NrStrömkrets16Bromsservosats17Tändsignal/Vattenpump18Motorstyrenhet19Bränslepump20–21Motormagnetventiler, motorgi‐
vare22–23Tändspolar / insprutare24Spolarsystem25–26Motorgivare27Motorhantering28Motorstyrenhet29Motorstyrenhet30Motorstyrenhet31Helljus vänster, xenonhalvljus vänsterNrStrömkrets32Helljus höger, xenonhalvljus
höger33Motorstyrenhet34Tuta35Luftkonditioneringskompressor,
koppling36Dimljus fram

Bilvård207NrStrömkrets1–2–3Elektriska fönsterhissar4Spänningstransformator5Karosstyrenhet 16Karosstyrenhet 27Karosstyrenhet 38Karosstyrenhet 49Karosstyrenhet 510Karosstyrenhet 611Karosstyrenhet 712Karosstyrenhet 813–14Baklucka15Airbagsystem16Datalänkanslutning17TändsystemetNrStrömkrets18Luftkonditionering19Taklucka20Parkeringshjälp/Regnsensor/
Främre kamera21Bromsomkopplare22Ljudsystem23Display24–25Hjälpdomkraft26Instrumentpanel27–28–29–30–31Tuta32–33Rattvärme
