2018.5 OPEL CASCADA Uporabniški priročnik

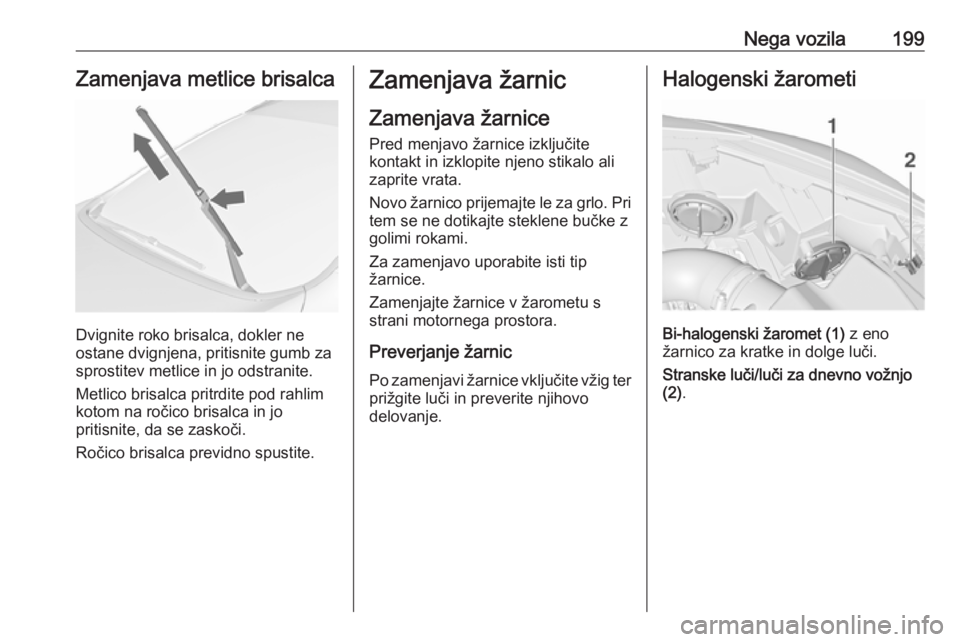

Nega vozila199Zamenjava metlice brisalca
Dvignite roko brisalca, dokler ne
ostane dvignjena, pritisnite gumb za
sprostitev metlice in jo odstranite.
Metlico brisalca pritrdite pod rahlim
kotom na ročico brisalca in jo
pritisnite, da se zaskoči.
Ročico brisalca previdno spustite.
Zamenjava žarnic
Zamenjava žarnice Pred menjavo žarnice izključite
kontakt in izklopite njeno stikalo ali
zaprite vrata.
Novo žarnico prijemajte le za grlo. Pri
tem se ne dotikajte steklene bučke z
golimi rokami.
Za zamenjavo uporabite isti tip
žarnice.
Zamenjajte žarnice v žarometu s
strani motornega prostora.
Preverjanje žarnic Po zamenjavi žarnice vključite vžig terprižgite luči in preverite njihovo
delovanje.Halogenski žarometi
Bi-halogenski žaromet (1) z eno
žarnico za kratke in dolge luči.
Stranske luči/luči za dnevno vožnjo
(2) .

200Nega vozilaDolga/kratka luč (1)
1. Zasukajte pokrov (1) v nasprotnosmer urinega kazalca in ga
snemite.
2. Nosilec žarnice obrnite v obratno smer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Nosilec z žarnico razvlecite s kabelskega priključka s pritiskom
pritrdilne zaponke.
4. Zamenjajte žarnico in priključite držalo žarnice na priključek.
5. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Stranske luči/luči za dnevno
vožnjo (2)
1. Držalo žarnice (2) obrnite v obratno smer urinega kazalca.
Izvlecite držalo žarnice iz žarometa.

Nega vozila201
2. Odstranite žarnico iz držala tako,da jo povlečete.
3. Zamenjajte žarnico in vstavite novo žarnico v držalo.
4. Držalo žarnice vstavite v žaromet in ga obrnite v desno.
Prilagodljivi žarometi9 Nevarnost
Sistem prilagodljivih žarometov
uporablja ksenonske žaromete.
Ksenonski žarometi delujejo pod
izjemno visoko električno
napetostjo. Delov sistema vžiga
se ne dotikajte. Žarnice dajte
zamenjati v servisu.
Žarnice smernikov in luči za
ovinek lahko zamenjate.
Stranske/dnevne luči so sestavljene
iz lučk LED (Light Emitting Diode), ki
jih ni mogoče zamenjati.
Osvetlitev stranskih ulic
1. Zasukajte pokrov v nasprotno smer urinega kazalca in ga
snemite.

202Nega vozila2. Nosilec žarnice obrnite v obratnosmer urinega kazalca. Izvlecite
nosilec z žarnico iz žarometa.
3. Žarnico povlecite ven iz priključka.
4. Zamenjajte žarnico in priključite držalo žarnice na priključek.
5. Nosilec z žarnico vstavite v žaromet tako, da se jezička na
nosilcu ujemata z odprtinama na
žarometu in ga obrnite v smer
urinega kazalca, da se pravilno
zatakne.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.
Meglenke
Žarnice so dostopne s spodnje strani
vozila.
1. Nosilec žarnice odvijte v nasprotno smer urinega kazalca
in ga odstranite iz žarometa.
2. Držalo žarnice razvlecite s kabelskega priključka s pritiskom
pritrdilne zaponke.
3. Odstranite in znova namestite držalo žarnice skupaj z žarnico in
priklopite priključek.
4. Držalo žarnice vstavite v reflektor in ga obrnite v desno, da se
zaskoči.

Nega vozila203Prednji smerniki
1. Zasukajte pokrov (1) v nasprotnosmer urinega kazalca in ga
snemite.
2. Slika prikazuje različico s halogenskimi žarometi.
Slika prikazuje različico s
prilagodljivimi žarometi.
Obrnite držalo žarnice na levo, da
se sprosti, in ga odstranite iz
reflektorja.
3. Odstranite žarnico iz držala tako, da jo obrnete v levo.
4. Zamenjajte in vstavite novo žarnico v držalo tako, da jo
obrnete v desno.
5. Držalo žarnice vstavite v žaromet in ga obrnite v desno.
6. Namestite pokrov in ga obrnite v smer urinega kazalca.

204Nega vozilaZadnje luči
1. Odprite in odstranite pokrov nanotranji strani pokrova prtljažnika;vijak odvijte s kovancem.
2. Zavorne luči, zadnje luči in meglenka so izvedene s
svetlečimi diodami (LED), ki jih
posamično ni mogoče zamenjati.
Odstranite držalo žarnice, tako da
ga zasukate v levo.
Smerniki ( 1)
Luči za vzvratno vožnjo ( 2)
3. Odstranite žarnico in vstavite
novo.
4. Vstavite nosilec žarnice v sestav zadnje luči in ga obrnite v smeri
urnega kazalca.
5. Vstavite pritrdilne sponke in zaprite pokrov. Privijte vijak na
desno s kovancem in tako
zaklenite pokrov.
Dodatne luči v okviru pokrova
prtljažnika
1. Odprite pokrov prtljažnika.

Nega vozila205
2.Odpnite pokrov na stranski oblogi
in ga snemite.
3. Odstranite držalo žarnice, tako da
ga zasukate v levo.
Smerniki ( 1)
Zadnje luči ( 2)
4. Odstranite žarnico in vstavite
novo.
5. Držalo žarnice vstavite v ohišje in ga obrnite v desno.
6. Pritrdite bočno okrasno oblogo.
Stranski smerniki
Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.

206Nega vozila
2. Obrnite držalo žarnice na levo inga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.
2. Luč odstranite s potegom navzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.
4. Vzemite žarnico iz držala in vstavite novo.
