Araç bakımı207
2. Tutucu tırnaklardan bastırarakampul duyunu kablo soketinden
çıkarın.
3. Ampul soketini ampulle birlikte söküp değiştirin ve fişi takın.
4. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.
Ön dönüş lambaları
1. Kapağı (1) saatin tersi yönde çevirin ve çıkarın.
2. Resimde halojen farlı versiyongörülmektedir.
Resimde, sürüşe duyarlı ön
farlara sahip versiyon
görülmektedir.
Ampul soketini saat yönü tersine
çevirerek reflektörden ayırın ve
çekin.

208Araç bakımı

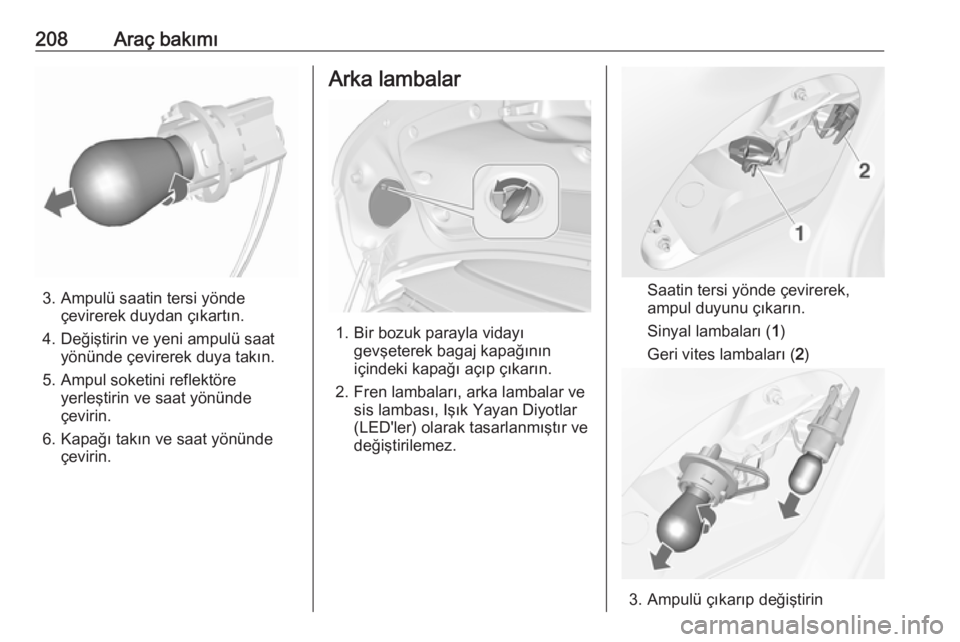

3. Ampulü saatin tersi yöndeçevirerek duydan çıkartın.
4. Değiştirin ve yeni ampulü saat yönünde çevirerek duya takın.
5. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
6. Kapağı takın ve saat yönünde çevirin.
Arka lambalar
1. Bir bozuk parayla vidayı gevşeterek bagaj kapağınıniçindeki kapağı açıp çıkarın.
2. Fren lambaları, arka lambalar ve sis lambası, Işık Yayan Diyotlar
(LED'ler) olarak tasarlanmıştır ve
değiştirilemez.
Saatin tersi yönde çevirerek,
ampul duyunu çıkarın.
Sinyal lambaları ( 1)
Geri vites lambaları ( 2)
3. Ampulü çıkarıp değiştirin

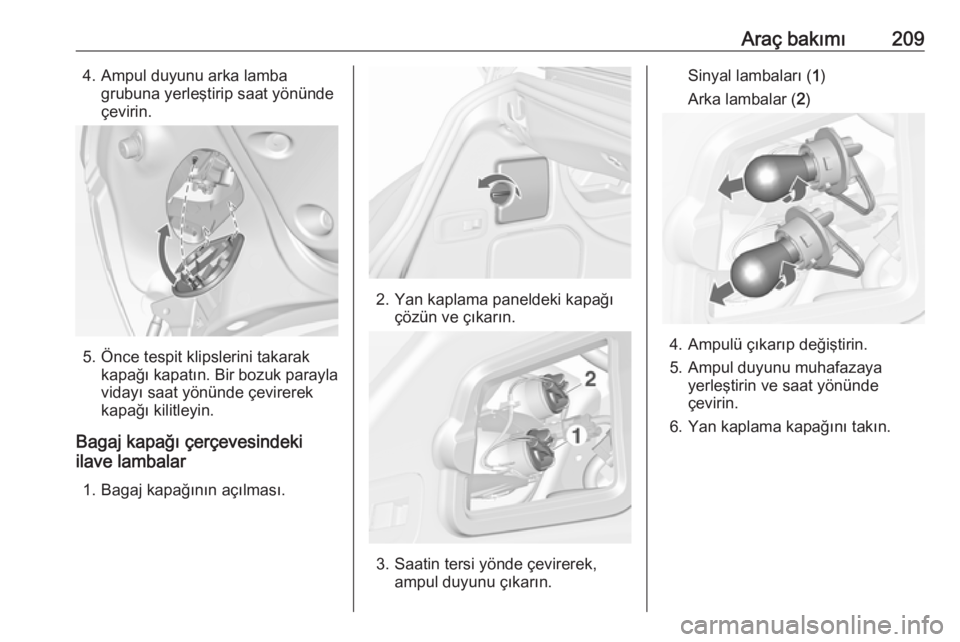

Araç bakımı2094. Ampul duyunu arka lambagrubuna yerleştirip saat yönünde
çevirin.
5. Önce tespit klipslerini takarak kapağı kapatın. Bir bozuk parayla
vidayı saat yönünde çevirerek
kapağı kilitleyin.
Bagaj kapağı çerçevesindeki
ilave lambalar
1. Bagaj kapağının açılması.
2. Yan kaplama paneldeki kapağı çözün ve çıkarın.
3. Saatin tersi yönde çevirerek,ampul duyunu çıkarın.
Sinyal lambaları ( 1)
Arka lambalar ( 2)
4. Ampulü çıkarıp değiştirin.
5. Ampul duyunu muhafazaya yerleştirin ve saat yönünde
çevirin.
6. Yan kaplama kapağını takın.

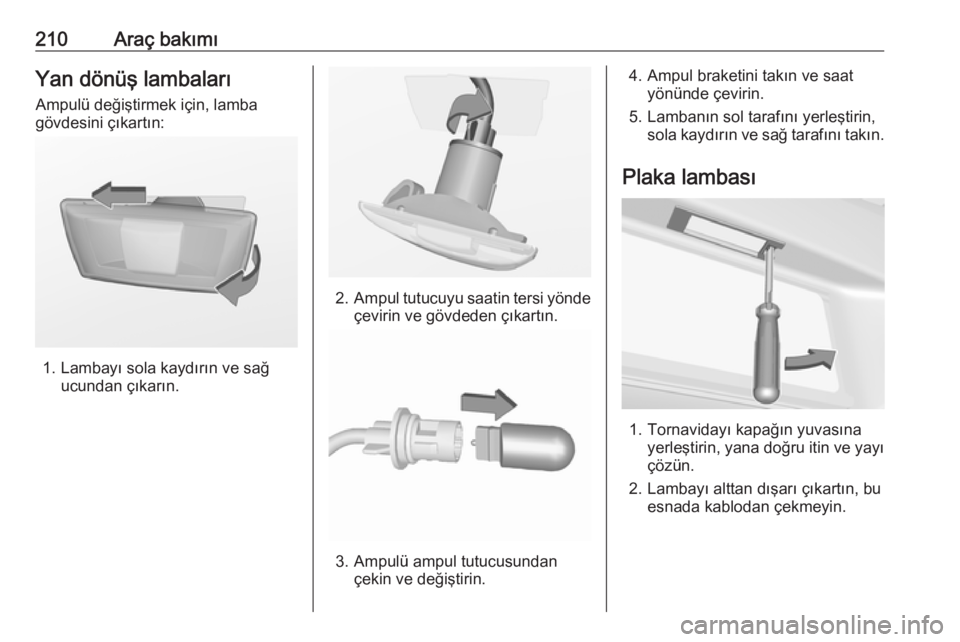

210Araç bakımıYan dönüş lambaları
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.

Araç bakımı211

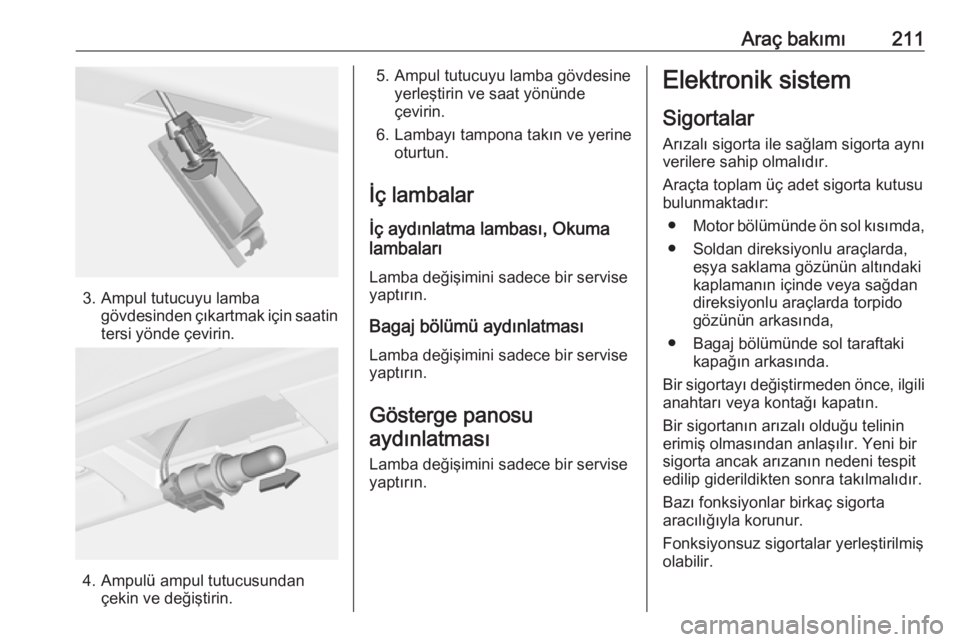

3. Ampul tutucuyu lambagövdesinden çıkartmak için saatintersi yönde çevirin.
4. Ampulü ampul tutucusundan çekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesineyerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.
İç lambalar İç aydınlatma lambası, Okuma
lambaları
Lamba değişimini sadece bir servise yaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir servise
yaptırın.
Gösterge panosu aydınlatması
Lamba değişimini sadece bir servise
yaptırın.Elektronik sistem
Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu bulunmaktadır:
● Motor bölümünde ön sol kısımda,
● Soldan direksiyonlu araçlarda, eşya saklama gözünün altındaki
kaplamanın içinde veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasında,
● Bagaj bölümünde sol taraftaki kapağın arkasında.
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.

212Araç bakımı

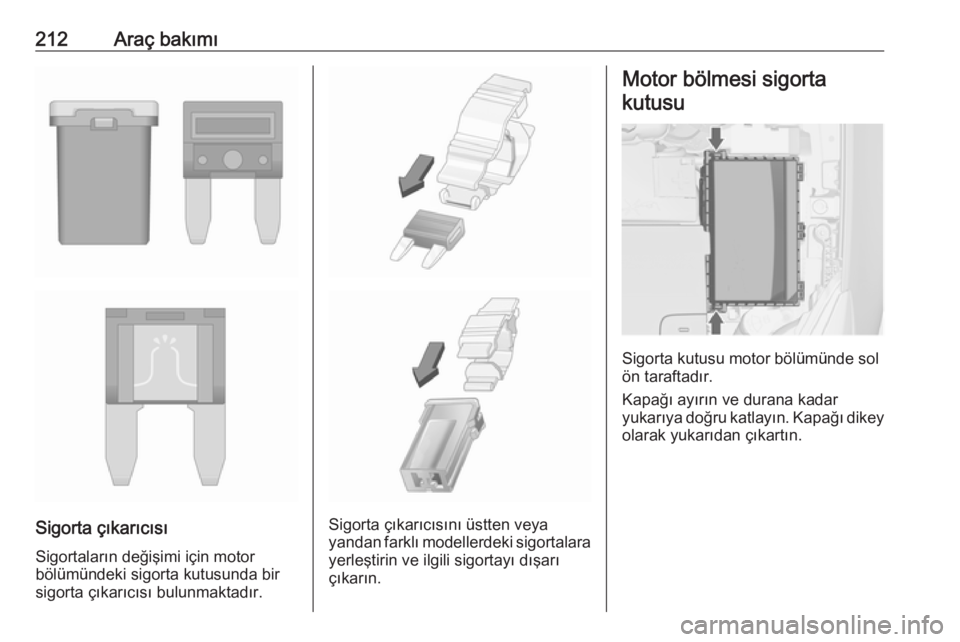

Sigorta çıkarıcısıSigortaların değişimi için motor
bölümündeki sigorta kutusunda bir sigorta çıkarıcısı bulunmaktadır.Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara
yerleştirin ve ilgili sigortayı dışarı
çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.

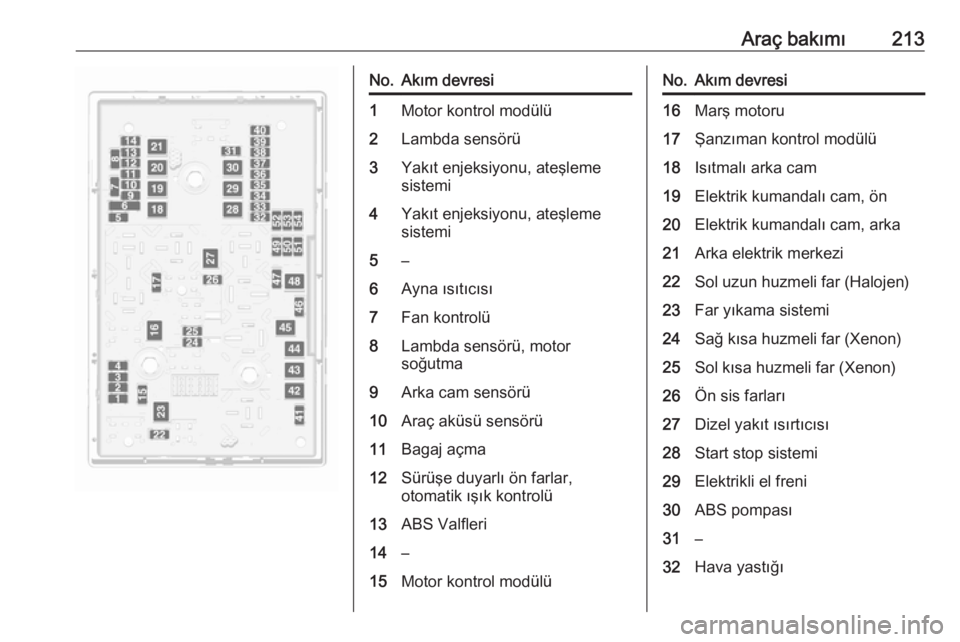

Araç bakımı213No.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu, ateşleme
sistemi4Yakıt enjeksiyonu, ateşleme
sistemi5–6Ayna ısıtıcısı7Fan kontrolü8Lambda sensörü, motor
soğutma9Arka cam sensörü10Araç aküsü sensörü11Bagaj açma12Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü13ABS Valfleri14–15Motor kontrol modülüNo.Akım devresi16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27Dizel yakıt ısırtıcısı28Start stop sistemi29Elektrikli el freni30ABS pompası31–32Hava yastığı

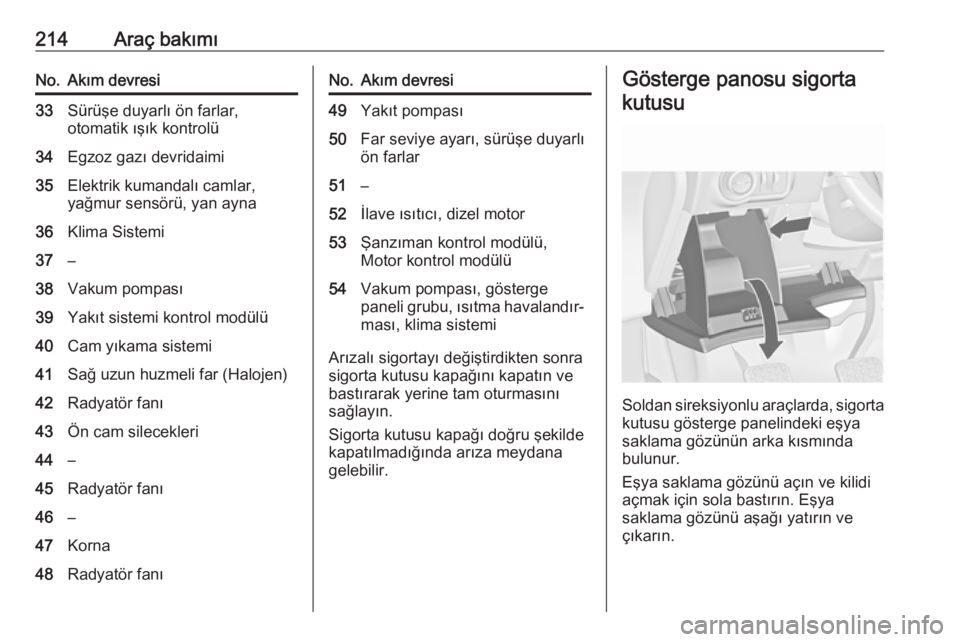

214Araç bakımıNo.Akım devresi33Sürüşe duyarlı ön farlar,
otomatik ışık kontrolü34Egzoz gazı devridaimi35Elektrik kumandalı camlar,
yağmur sensörü, yan ayna36Klima Sistemi37–38Vakum pompası39Yakıt sistemi kontrol modülü40Cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44–45Radyatör fanı46–47Korna48Radyatör fanıNo.Akım devresi49Yakıt pompası50Far seviye ayarı, sürüşe duyarlı
ön farlar51–52İlave ısıtıcı, dizel motor53Şanzıman kontrol modülü,
Motor kontrol modülü54Vakum pompası, gösterge
paneli grubu, ısıtma havalandır‐ ması, klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın ve kilidi
açmak için sola bastırın. Eşya
saklama gözünü aşağı yatırın ve
çıkarın.
