Nega vozila2559. Priključiti kabl na držač.
10. Priključiti sklop svetla na karoseriju vozila i zategnuti
matice sa unutrašnje strane
prtljažnog prostora. Pričvrstiti
poklopac.
U zavisnosti od verzije, zadnja svetla
i stop svetla su projektovana kao LED
lampice. U slučaju kvara, neka
servisna radionica zameni LED
lampice.

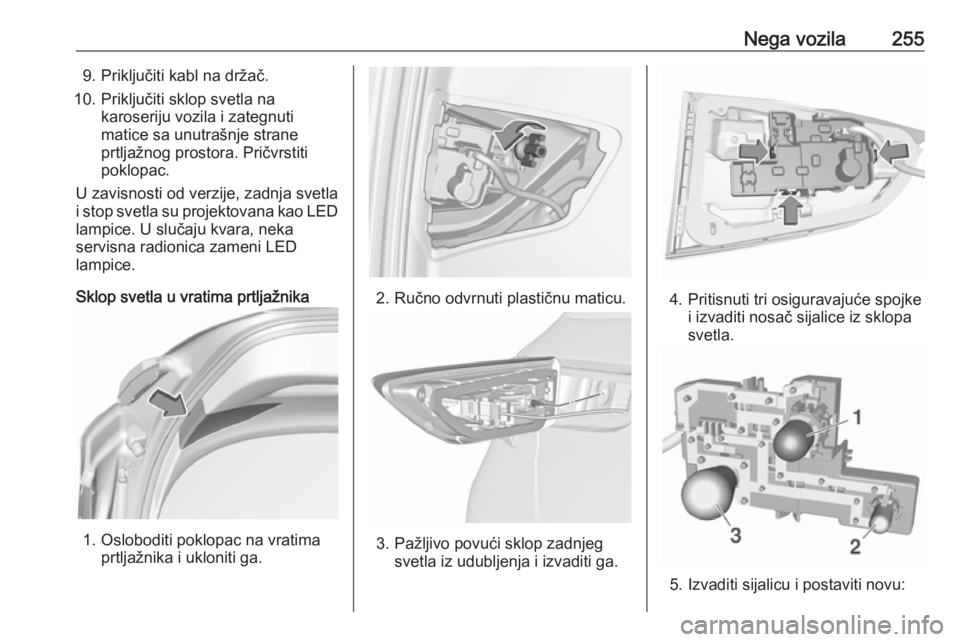

Sklop svetla u vratima prtljažnika
1. Osloboditi poklopac na vratima prtljažnika i ukloniti ga.
2. Ručno odvrnuti plastičnu maticu.
3. Pažljivo povući sklop zadnjeg svetla iz udubljenja i izvaditi ga.
4. Pritisnuti tri osiguravajuće spojkei izvaditi nosač sijalice iz sklopa
svetla.
5. Izvaditi sijalicu i postaviti novu:

256Nega vozilaSvetlo za vožnju unazad (1)
Zadnje svetlo ( 2)
Zadnje svetlo za maglu( 3) (leva
strana)
6. Umetnuti nosač sijalice u sklop zadnjeg svetla.
7. Na verzijama sa LED zadnjimsvetlima, samo sijalica svetla za
hod unazad može da se zameni:
okretanjem skinuti nosač sijalice
sa sklopa svetla. Zameniti sijalicu
u nosaču sijalice.
8. Montirati sklop svetla na vrata prtljažnika i zategnuti maticu sa
unutrašnje strane. Pričvrstiti
poklopac.
U zavisnosti od verzije, zadnja svetla
su projektovana kao LED lampice. U
slučaju kvara, neka servisna
radionica zameni LED lampice.
Bočni pokazivači pravca Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levu stranu i uklonite je sa desnog kraja.
2. Okrenuti držač sijalice suprotnokretanju kazaljki na satu i izvaditi
ga iz kućišta.
3. Izvući sijalicu iz držača i postaviti novu.

Nega vozila2574. Umetnuti držač sijalice i okrenutiga u smeru kazaljke na satu.
5. Umetnite levi kraj lampe, gurnite na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.
2. Izvaditi lampu prema dole, obraćajući pažnju pri tom da ne
dođe do potezanja kabla.
3. Izvaditi držač sijalice iz kućišta lampe okrećući ga suprotno
kretanju kazaljki na satu.4. Izvući sijalicu iz držača i postaviti novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga u smeru
kretanja kazaljki na satu.
6. Umetnuti lampu u branik i pustiti da nalegne.
Neke verzije imaju LED svetla
registarske tablice. U slučaju kvara
LED lampica, njihovu zamenu obaviti u servisnoj radionici.
Osvetljavanje kabine Svetla kabine, svetla za čitanje Sijalice treba zameniti u servisu.

258Nega vozilaSvetla prtljažnog prostora
Sijalice treba zameniti u servisu.
Osvetljenje instrument table Sijalice treba zameniti u servisu.Električni sistem
Osigurači
Podaci sijalice moraju biti u
saglasnosti s podacima na postolju
pregorele sijalice.
U vozilu postoje tri kutije sa osiguračima:
● motorni prostor
● instrument panel
● prtljažni prostor
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.

Nega vozila259
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Otkačiti poklopac i izvaditi ga.

260Nega vozilaBr.Strujno kolo1Elektropokretač2Elektropokretač3Senzor izduvnih gasova4Upravljački modul motora5Funkcije motora/Aeroshutter6Upravljački modul menjača7–8Upravljački modul motora9Sistem upravljanja klimom10Izduvni sistem dizel goriva11Sistem zaključavanja vrata
prtljažnika, menjač12Vozilo sa masažom kičme13Pumpa nakon zagrevanja14Izduvni sistem dizel goriva15Senzor izduvnih gasova16Ubrizgavanje goriva17Ubrizgavanje goriva18Izduvni sistem dizel gorivaBr.Strujno kolo19Izduvni sistem dizel goriva20–21–22ABS23Sistem perača vetrobrana i
zadnjeg stakla24Perač prednjeg svetla25Grejač dizel goriva26Upravljački modul menjača27Modul električno upravljanih
vrata prtljažnika28–29Grejanje zadnjeg prozora30Odleđivanje retrovizora31Modul upozorenje na krađu32DC transformator/LED ekran/
električni grejač/upravljanje
klima sistemom/kontrolor
grejača33Sirena upozorenja na krađuBr.Strujno kolo34Sirena35Utičnica teretnog prostora36Desno dugo svetlo (halogeno)/
desno oboreno svetlo (LED)37Levo dugo svetlo (Halogen)38LED prednje svetlo/automatsko
podešavanje dometa snopa
prednjih svetla39Prednja svetla za maglu40Modul centralnog mrežnog
prolaza41Voda u senzoru goriva/pumpa
za vodu42Ručno podešavanje dometa
snopa prednjih svetla43Pumpa goriva44Zadnja kamera/unutrašnji zadnji
retrovizor/modul prikolice45Levo LED prednje svetlo/
automatsko podešavanje
dometa snopa levog prednjeg
svetla

Nega vozila261Br.Strujno kolo46Instrument tabla47Upravljanje, brava stuba
upravljača48Zadnji brisač49Spoljašnji retrovizor50Desno LED prednje svetlo/
automatsko podešavanje
dometa snopa desnog prednjeg
svetla51Levo oboreno svetlo (LED)52Upravljački modul motora/
upravljački modul menjača53–54Brisači vetrobranskog stakla55Izduvni sistem dizel goriva56–57–
Posle zamene pregorelih osigurača,
zatvoriti poklopac kutije sa
osiguračima i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima na
instrument tabli
Kutija sa osiguračima se nalazi iza
poklopca.
Povući poklopac i skinuti ga.
Vozila sa električnim priključkom:
Ukoliko poklopac osigurača ima
električni priključak, on mora da se
ukloni pomoću adaptera i odvijača.
Adapter se nalazi u kaseti za rukavice 3 73. Odvijač se nalazi u prtljažnom
prostoru 3 265.
Priključiti adapter na električni
priključak.

262Nega vozilaGurnuti odvijač kroz otvor na
adapteru. Skinuti poklopac guranjem
odvijača.Br.Strujno kolo1–2Sistem upravljanja klimom,
ventilator3Električno podesivo sedište na
strani vozača4Upaljač za cigarete/prednja
električna utičnica5–6Prednji električno upravljani
prozor7ABS8Grejani upravljač9Modul regulacije šasije 810Zadnji električno upravljani
prozor11Krovni otvor12Modul regulacije šasije 413Grejanje sedišta (samo vozila
bez sirene alarma)14Spoljašnji retrovizorBr.Strujno kolo15Modul regulacije šasije 116Modul regulacije šasije 717Modul regulacije šasije 618Modul regulacije šasije 319Priključak za liniju sa podacima20Sistem vazdušnog jastuka21Sistem upravljanja klimom22Sistem centralnog
zaključavanja, vrata prtljažnog
prostora23Sistem elektronskog ključa24Funkcija podešavanja električno
podesivog sedišta25Sistem vazdušnog jastuka za
upravljač26Kontakt brava/brava stuba
