7. På versionen med LED-bakljuskan endast backljusets glödlampa
ersättas. Ta bort lamphållaren i
ljusenheten genom att vrida. Byt
ut glödlampan i lamphållaren.
8. Sätt dit ljusenheten på bakluckan och dra åt låsmuttern från insidan.
Sätt dit kåpan.
Beroende på version är bakljusen
utformade som LED. Vid ett fel måste
LED bytas av en verkstad.
Sidoblinkers
Ta bort lamphuset när du ska byta
glödlampan:
1. Skjut lampan åt vänster och använd den högra kanten på
lampan för att ta bort den.
2. Vrid lamphållaren moturs och ta ut
den från huset.
3. Dra ut glödlampan från lamphål‐ laren och byt den.

248Bilvård4. Sätt i glödlampshållaren och vridden medurs.
5. Tryck in lampans vänstra kant, skjut den åt vänster och tryck
sedan in höger kant.

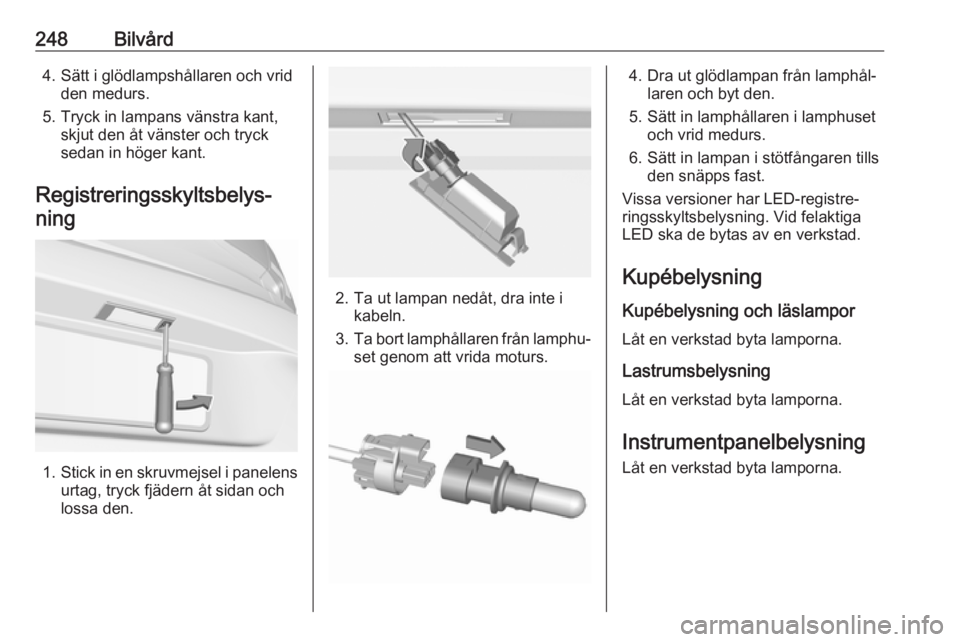

Registreringsskyltsbelys‐ ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.
2. Ta ut lampan nedåt, dra inte i kabeln.
3. Ta bort lamphållaren från lamphu‐
set genom att vrida moturs.
4. Dra ut glödlampan från lamphål‐ laren och byt den.
5. Sätt in lamphållaren i lamphuset och vrid medurs.
6. Sätt in lampan i stötfångaren tills den snäpps fast.
Vissa versioner har LED-registre‐
ringsskyltsbelysning. Vid felaktiga
LED ska de bytas av en verkstad.
Kupébelysning
Kupébelysning och läslampor Låt en verkstad byta lamporna.
Lastrumsbelysning Låt en verkstad byta lamporna.
Instrumentpanelbelysning
Låt en verkstad byta lamporna.

Bilvård249Elsystem

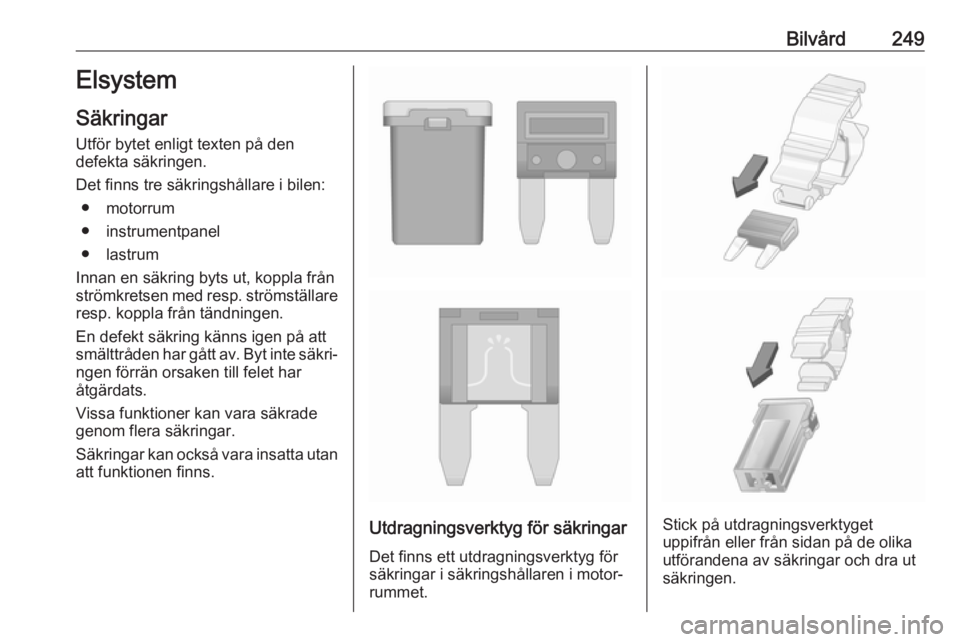

Säkringar
Utför bytet enligt texten på den
defekta säkringen.
Det finns tre säkringshållare i bilen: ● motorrum
● instrumentpanel
● lastrum
Innan en säkring byts ut, koppla från strömkretsen med resp. strömställare resp. koppla från tändningen.
En defekt säkring känns igen på att
smälttråden har gått av. Byt inte säkri‐
ngen förrän orsaken till felet har
åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för säkringar
Det finns ett utdragningsverktyg försäkringar i säkringshållaren i motor‐rummet.Stick på utdragningsverktyget
uppifrån eller från sidan på de olika
utförandena av säkringar och dra ut
säkringen.

250BilvårdSäkringscentral, motorrum
Säkringshållaren är placerad framtill imotorrummet.
Lossa luckan och ta bort den.
NrStrömkrets1Startmotor2Startmotor3Avgassensor4Motorstyrenhet5Motorfunktioner/Aeroshutter6Växellådsstyrenhet7–8Motorstyrenhet9Klimatiseringsautomatik10Dieselavgassystem11Bakluckans låssystem, växel‐
låda12Ländryggsmassage i sätet13Efterförångningspump14Dieselavgassystem15Avgassensor16Bränsleinsprutning17Bränsleinsprutning

Bilvård251NrStrömkrets18Dieselavgassystem19Dieselavgassystem20–21–22ABS23Spolarsystem för vindrutan och
bakrutan24Strålkastarspolare25Dieselbränsleuppvärmning26Växellådsstyrenhet27Elektrisk baklucksmodul28–29Bakruteuppvärmning30Spegelavfrostning31Stöldvarningsenhet32Likspänningstransformator/LED-
display/elektrisk värmare/klimat‐ reglering/glödstiftsstyrenhetNrStrömkrets33Stöldlarm34Signalhorn35Eluttag lastutrymme36Höger helljus (halogen)/höger
halvljus (LED)37Vänster helljus (halogen)38LED-strålkastare/automatisk
räckviddsinställning för strålkas‐
tare39Dimljus fram40Central Gateway Module41Vatten i bränslesensorn/vatten‐
pump42Manuell strålkastarinställning43Bränslepump44Backkamera/invändig back‐
spegel/släpvagnsmodul45Vänster LED-strålkastare/auto‐
matisk räckviddsinställning för
vänster strålkastareNrStrömkrets46Instrumentgrupp47Rattlås48Bakre torkare49Ytterbackspegel50Höger LED-strålkastare/auto‐
matisk räckviddsinställning för
höger strålkastare51Vänster halvljus (LED)52Motorstyrenhet/växellådsstyr‐
enhet53–54Vindrutetorkare55Dieselavgassystem56–57–
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.

252BilvårdOm säkringshållarens lock inte är
ordentligt stängt kan funktionsfel
inträffa.

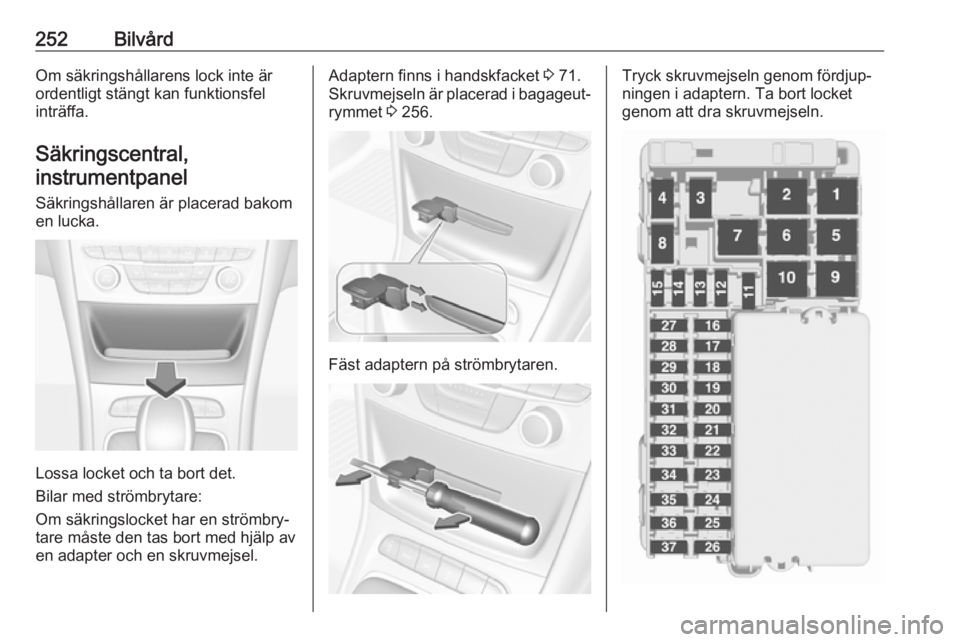

Säkringscentral,instrumentpanel
Säkringshållaren är placerad bakom
en lucka.
Lossa locket och ta bort det.
Bilar med strömbrytare:
Om säkringslocket har en strömbry‐ tare måste den tas bort med hjälp aven adapter och en skruvmejsel.
Adaptern finns i handskfacket 3 71.
Skruvmejseln är placerad i bagageut‐ rymmet 3 256.
Fäst adaptern på strömbrytaren.
Tryck skruvmejseln genom fördjup‐
ningen i adaptern. Ta bort locket
genom att dra skruvmejseln.

Bilvård253NrStrömkrets1–2Klimatreglering, fläkt3Elmanövrerad stol, förarsidan4Cigarettändare/eluttag fram5–6Elektrisk fönsterhiss fram7ABS8Rattvärme9Karosstyrenhet 810Elektrisk fönsterhiss bak11Taklucka12Karosstyrenhet 413Sätesvärme (endast i bilar utan
larmtuta)14Ytterbackspegel15Karosstyrenhet 116Karosstyrenhet 717Karosstyrenhet 6NrStrömkrets18Karosstyrenhet 319Datalänkanslutning20Airbagsystem21Klimatiseringsautomatik22Centrallås, baklucka23Elektroniskt nyckelsystem24Minnesfunktion elmanövrerad
stol25Airbagsystem ratt26Tändningslås/rattlås27Karosstyrenhet 228USB-uttag29–30Växelväljare31Bakrutetorkare32Växellådsstyrenhet33Stöldlarm/sirenNrStrömkrets34Parkeringshjälp/varning döda
vinkeln/infotainmentsystem/
USB-uttag35OnStar36Info-Display/instrumentgrupp/
CD-spelare37Infotainmentsystem, radio
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och
trycker fast det i låst läge.
Bilar med strömbrytare: 1. Lägg på skyddet på höger sida.

254Bilvård2.Fäll skyddets vänstra sida framåt.
Se till att fästklämman styrs på det sätt som visas på bilden.
Säkringscentral, bagageutrymme
Säkringshållaren är placerad på
vänster sida i bagageutrymmet
bakom ett skydd.
Ta bort skyddet.
Lossa säkringsdosans lock och ta
bort det.
