2018.5 OPEL ASTRA J AUX

Conduite et utilisation191Désactivation
Le système se désactive automati‐
quement lorsque la marche arrière
est engagée.
Pour réactiver le système, engager la marche arrière.
La désactivation manuelle est égale‐ ment possible en appuyant sur r.
Lorsque le système est désactivé, la
diode du bouton s'éteint.
De plus, Aide stationnement
désactivée s'affiche dans le centre
d'informations du conducteur lorsque
le système est désactivé manuelle‐
ment.
Défaillance
En cas de défaillance du système ou
si le système ne fonctionne plus en
raison de conditions temporaires, par
ex. des capteurs recouverts de neige,
le témoin r s'allume ou un
message s'affiche dans le centre d'in‐ formations du conducteur.
Messages du véhicule 3 107.
Témoin r 3 96.
Aide au stationnement
avant-arrière9 Attention
Le conducteur est pleinement
responsable de la manœuvre de
stationnement.
Toujours vérifier les environs lors
de l'utilisation du système d'aide
au stationnement lorsque vous
conduisez vers l'avant ou vers l'ar‐ rière.
L'aide au stationnement avant-arrière mesure la distance entre le véhicule
et les obstacles présents devant et
derrière le véhicule. Le système émet
des signaux sonores et affiche des
messages.
Quatre capteurs de stationnement à
ultrasons sont présents dans chaque
pare-chocs avant et arrière.
Il utilise deux signaux d'avertisse‐
ment sonores différents pour les
zones de contrôle avant et arrière,
chacune ayant sa propre fréquence.
Le signal en cas d'obstacles à l'avant retentit via les haut-parleurs avant ;
pour les obstacles à l'arrière, il
provient des haut-parleurs arrière.
Bouton d'aide au stationnement et
logique de fonctionnement

192Conduite et utilisationL'aide au stationnement avant-arrière
est dotée du bouton r. Si le
véhicule est en outre équipé d'un système avancé d'aide au stationne‐
ment (voir la description distincte ci-
après), le système est équipé du
bouton D. Les deux systèmes
seront actionnés en appuyant sur
D .
Une pression courte sur r ou D
désactive ou active l'aide au station‐
nement avant.
Une pression longue sur D
(une seconde environ) active ou
désactive le système avancé d'assis‐
tance au stationnement.
La logique des boutons d'actionne‐
ment des systèmes est la suivante :
● L'aide au stationnement avant- arrière est active : une pression
courte la désactive.
● L'aide au stationnement avant- arrière est active : une pressionlongue active le système avancéd'assistance au stationnement si
un rapport avant est engagé.● Le système avancé d'assistance au stationnement est actif : une
pression courte active l'aide au
stationnement avant-arrière.
● Le système avancé d'assistance au stationnement est actif : une
pression longue le désactive.
● Le système avancé d'assistance au stationnement et l'aide au
stationnement avant-arrière sont
actifs : une pression courte
désactive les deux systèmes.
Activation
Lorsque la marche arrière est enclen‐ chée, l'aide au stationnement avant et
arrière est prête à fonctionner.
L'aide au stationnement avant est également activée automatiquement
à une vitesse supérieure à 11 km/h.
Une LED allumée dans le bouton de
l'aide au stationnement r ou D
indique que le système est prêt à
fonctionner.
Si le véhicule dépasse une vitesse de
11 km/h, l'aide au stationnement
avant est désactivée. L'aide au
stationnement avant est toujoursréactivée dès lors que la vitesse du
véhicule repasse en dessous de
11 km/h.
Indication
Le système utilise des signaux sono‐
res pour avertir le conducteur de la
présence d'obstacles potentiellement dangereux derrière et devant le
véhicule. Selon le côté du véhicule le
plus proche d'un obstacle, vous
entendez les signaux d'avertisse‐
ment sonores sur le côté correspon‐
dant du véhicule. L'intervalle entre les
signaux sonores se réduit au fur et à
mesure que le véhicule se rapproche
de cet obstacle. Lorsque la distance
est inférieure à environ 30 cm, le
signal sonore est continu.
La distance jusqu'aux obstacles peut
également être affichée sur le centre d'informations du conducteur 3 100.

194Conduite et utilisationSystème avancé d'assistance au
stationnement9 Attention
Le conducteur est pleinement
responsable de l'acceptation de
l'emplacement de parking
suggéré par le système et de la
manœuvre de stationnement.
Toujours vérifier les environs dans toutes les directions lors de l'utili‐
sation du système avancé d'assis‐ tance au stationnement.
Le système avancé d'assistance au
stationnement guide le conducteur
dans un emplacement de stationne‐
ment en lui fournissant des instruc‐
tions par le biais du centre d'informa‐
tions du conducteur et des signaux
sonores. Le conducteur doit contrôler l'accélération, le freinage, la direction
et les changements de vitesses.
Le système utilise les capteurs d'aide au stationnement avant-arrière en
combinaison avec deux capteurs
additionnels placés de part et d'autre
des pare-chocs avant et arrière.
Bouton D et logique de
fonctionnement
Le système avancé d'assistance au
stationnement et l'aide au stationne‐
ment avant-arrière (voir description
plus haut) sont tous les deux action‐
nés en appuyant sur D.
Une pression courte sur D désac‐
tive ou active l'aide au stationnement
avant.
Une pression longue sur D
(une seconde environ) active ou
désactive le système avancé d'assis‐ tance au stationnement.La logique des boutons d'actionne‐
ment des systèmes est la suivante :
● L'aide au stationnement avant- arrière est active : une pressioncourte la désactive.
● L'aide au stationnement avant- arrière est active : une pression
longue active le système avancé
d'assistance au stationnement si
un rapport avant est engagé.
● Le système avancé d'assistance au stationnement est actif : une
pression courte active l'aide au
stationnement avant-arrière.
● Le système avancé d'assistance au stationnement est actif : une
pression longue le désactive.
● Le système avancé d'assistance au stationnement et l'aide au
stationnement avant-arrière sont
actifs : une pression courte
désactive les deux systèmes.

Conduite et utilisation197Désactivation
Le système est désactivé : ● par une courte pression sur D
si le système avancé d'assis‐
tance au stationnement et l'aide
au stationnement avant-arrière sont activés ;
● par une longue pression sur D
si le système avancé d'assis‐
tance au stationnement est
activé ;
● la manœuvre de stationnement a
réussi ;
● en roulant à plus de 30 km/h ; ● en coupant le contact.
La désactivation par le conducteur ou
par le système pendant la manœuvre
sera affichée par Stationnement
désactivé dans le centre d'informa‐
tions du conducteur.Défaillance
Un message apparaît dans le centre
d'informations du conducteur quand :
● Le système présente une défail‐ lance.
● Le conducteur n'effectue pas avec succès l'ensemble de la
manœuvre de stationnement.
● Le système n'est pas opération‐ nel.
Si un objet est détecté pendant les
instructions de stationnement, Arrêt
est affiché dans le centre d'informa‐ tions du conducteur. Si l'objet dispa‐
raît, la manœuvre de parking se pour‐
suit. Si l'objet n'est pas enlevé, le
système est désactivé. Appuyer sur
D pendant environ une seconde
pour activer le système et rechercher une nouvelle place de stationnement.Remarques de base sur les
systèmes d'aide au
stationnement9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de
parasites peuvent, dans des
conditions particulières, empê‐
cher le système de reconnaître
des obstacles.
Une attention particulière doit être
accordée aux obstacles bas qui
peuvent endommager la partie
inférieure du pare-chocs.
Avertissement
Les performances du système
peuvent être dégradées par la
présence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.

198Conduite et utilisationDes conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de
distance correcte dans la partie
supérieure de ces véhicules ne
peuvent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐
ment ne détectent pas les objets
situés en dehors de leur portée de détection.
Remarque
Pour activer et désactiver le système d'aide au stationnement, il convient
de modifier les réglages dans
l'affichage d'informations. Si un atte‐
lage de remorque est fixé, il doit être
sélectionné dans le menu.
Personnalisation du véhicule 3 114.
Remarque
Le système d'aide au stationnement
détecte automatiquement un dispo‐
sitif d'attelage monté en usine. Il est
désactivé quand la fiche est bran‐
chée.
Il peut arriver que le capteur détecte
un objet qui n'existe pas (écho para‐ site), en raison de perturbations
externes acoustiques ou mécani‐
ques.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace de
stationnement après avoir
commencé la manœuvre de station‐ nement en créneau.
Remarque
Après production, le système
avancé d'assistance au stationne‐
ment nécessite un étalonnage. Pour un guidage de stationnement opti‐
mal, une distance de conduite mini‐ male de 35 km, notamment un
certain nombre de virages, est
nécessaire.Alerte d'angle mort latéral
Le système d'alerte d'angle mort laté‐
ral détecte et rapporte les objets d'un
côté ou de l'autre du véhicule, dans
une zone spécifiée « d'angle mort ».
Le système présente une alerte
visuelle dans chaque rétroviseur
extérieur en cas de détection d'objets qui pourraient ne pas être visiblesdans les rétroviseurs intérieurs et
extérieurs.
Les capteurs du système sont situés
dans le pare-chocs des côtés gauche
et droit et du véhicule.9 Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas :
● les véhicules hors de la zone d'angle mort qui approchent
rapidement
● les piétons, cyclistes ou animaux

Conduite et utilisation199Avant de changer de file, vérifier
tous les rétroviseurs, regarder par-
dessus l'épaule et utiliser le cligno‐ tant.
Lorsque le système détecte un
véhicule dans la zone de l'angle mort tout en se déplaçant en marche
avant, que l'on dépasse un véhicule
ou que l'on soit dépassé, un symbole d'avertissement jaune B s'allume sur
le rétroviseur extérieur approprié. Si
le conducteur utilise alors le cligno‐
tant, le symbole d'avertissement B
commence à clignoter comme un
avertissement pour ne pas changer
de file.
Remarque
Si le véhicule qui dépasse roule au
moins 10 km/h plus vite que le
véhicule qu'il dépasse, le symbole d'avertissement B du rétroviseur
extérieur correspondant peut ne pas
s'allumer.
L'alerte d'angle mort latéral est acti‐
vée lorsque le véhicule roule à des
vitesses allant de 10 km/h à
140 km/h. Conduire à une vitesse
supérieure à 140 km/h désactive le
système, ce qui est indiqué par les
symboles d'avertissement à faible
luminosité B sur les deux rétroviseurs
extérieurs. Ralentir à nouveau étein‐
dra les symboles d'avertissement. Si un véhicule est alors détecté dans la
zone d'angle mort, le symbole d'aver‐ tissement B s'allume normalement
du côté approprié.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le
système est en fonctionnement.
Le système peut être activé ou désac‐
tivé dans le menu Réglages de l'affi‐
chage d'informations. Personnalisa‐
tion du véhicule 3 114.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.
Zones de détection
Le capteur du système couvre une
zone d'environ trois mètres des deux
côtés du véhicule. Cette zone
démarre à chaque rétroviseur et
s'étend environ jusqu'à trois mètres
vers l'arrière. La hauteur de la zone
est environ entre 0,5 mètre et deux
mètres du sol.
Le système est désactivé si le
véhicule tracte une remorque.
L'alerte d'angle mort latéral est
conçue pour ignorer les objets
stationnaires comme les glissières de
sécurité, les poteaux, les bordures de

200Conduite et utilisationtrottoir, les murs et les poutres. Les
véhicules garés ou les véhicules dans
le sens inverse ne sont pas détectés.
Défaillance Des alertes manquées occasionnel‐
les peuvent se produire dans des circonstances normales.
L'alerte d'angle mort latéral ne fonc‐
tionne pas lorsque les coins gauche
ou droit du pare-chocs arrière sont
recouverts de boue, saletés, neige, gel ou neige fondue. Instructions denettoyage 3 271.
Dans le cas d'une défaillance dans le
système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations du
conducteur. Demander l'aide d'un
atelier en cas de défaillance perma‐
nente.Assistant pour les
panneaux de signalisation
Fonctionnement
L'assistant de détection des
panneaux routiers détecte les
panneaux routiers déterminés via une caméra à l'avant et les affiche dans le
centre d'informations du conducteur.
Les panneaux routiers qui seront
détectés sont :
Panneaux de limitation et d'interdic‐ tion de dépasser ● limitation de vitesse ;
● interdiction de dépasser ;● fin de limitation de vitesse ;
● fin d'interdiction de dépasser.Panneaux routiers
Début et fin :
● d'autoroutes
● de routes
● de ruesPanneaux supplémentaires ● conseils supplémentaires sur les panneaux de circulation
● restriction quant à l'emploi d'une remorque
● contraintes causées par des trac‐
teurs
● avertissement chaussée humide
● avertissement gel
● flèches de direction
Les panneaux de limitation de vitesse
sont affichés sur le centre d'informa‐
tions du conducteur jusqu'à ce que le
panneau de limitation de vitesse
suivant soit détecté ou jusqu'à la fin
de la période définie d'affichage de
panneau.

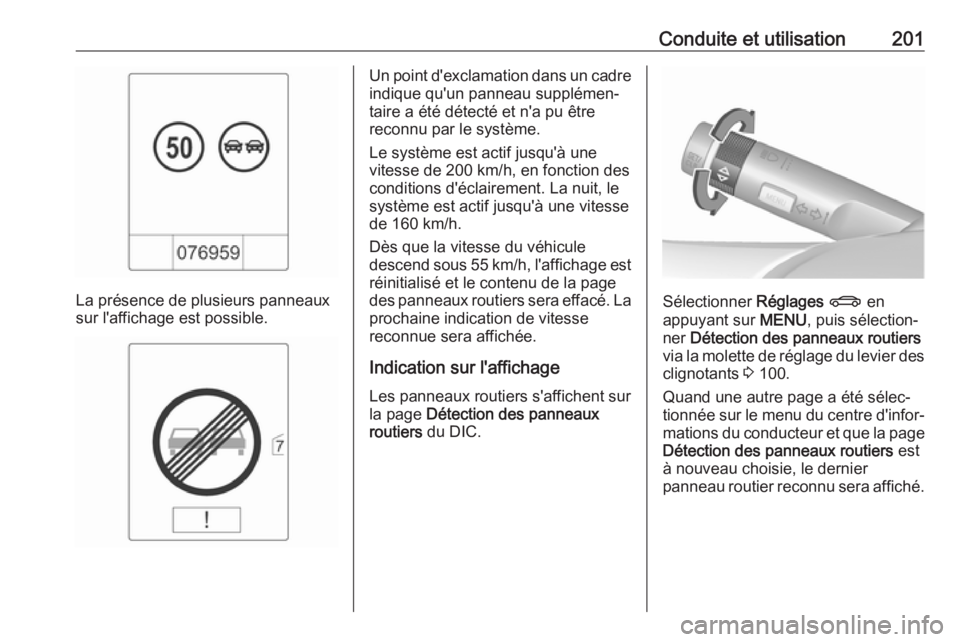

Conduite et utilisation201
La présence de plusieurs panneaux
sur l'affichage est possible.
Un point d'exclamation dans un cadre
indique qu'un panneau supplémen‐
taire a été détecté et n'a pu être
reconnu par le système.
Le système est actif jusqu'à une
vitesse de 200 km/h, en fonction des
conditions d'éclairement. La nuit, le
système est actif jusqu'à une vitesse
de 160 km/h.
Dès que la vitesse du véhicule
descend sous 55 km/h, l'affichage est
réinitialisé et le contenu de la page
des panneaux routiers sera effacé. La prochaine indication de vitesse
reconnue sera affichée.
Indication sur l'affichage Les panneaux routiers s'affichent sur
la page Détection des panneaux
routiers du DIC.
Sélectionner Réglages X en
appuyant sur MENU, puis sélection‐
ner Détection des panneaux routiers
via la molette de réglage du levier des
clignotants 3 100.
Quand une autre page a été sélec‐
tionnée sur le menu du centre d'infor‐ mations du conducteur et que la pageDétection des panneaux routiers est
à nouveau choisie, le dernier
panneau routier reconnu sera affiché.
