Conservação do veículo231Luzes de médios/máximos (1)
1. Rodar a tampa (1) para aesquerda e retirá-la.
2.Rodar o suporte da lâmpada para
a esquerda para desengatar.
Afastar o suporte da lâmpada do
reflector.
3. Desencaixar o suporte da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
4. Substituir a lâmpada e ligar o suporte da lâmpada com a
ligação da ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
6. Encaixar a tampa e rodar para a direita.
Luzes laterais/Luzes de condução
diurna (2)
1. Rodar o casquilho da lâmpada (2)
para a esquerda para desengatar. Remover o casquilho da lâmpada
do reflector.

232Conservação do veículo
2. Remover a lâmpada docasquilho, puxando.
3. Substituir e introduzir a nova lâmpada no casquilho.
4. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
Iluminação dianteira
adaptativa9 Perigo
A iluminação dianteira adaptativa
utiliza faróis de xénon.
Os faróis de xénon funcionam com uma grande tensão eléctrica. Não tocar. Substituir as lâmpadas
numa oficina.
As luzes laterais/luzes de condução
diurna foram concebidas como
díodos emissores de luz (LED) e não
podem ser substituídas.
As lâmpadas para a iluminação de
canto podem ser alteradas.
Iluminação de cantos
1. Rodar a tampa para a esquerda e
retirá-la.

Conservação do veículo2332.Rodar o suporte da lâmpada para
a esquerda para desengatar.
Afastar o suporte da lâmpada do
reflector.
3. Desencaixar a lâmpada da ligação da ficha, puxando.
4. Substituir a lâmpada e ligar o suporte da lâmpada com a
ligação da ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
6. Encaixar a tampa e rodar para a direita.
Faróis de nevoeiro
Dois volumes de 3 portas
1. Desencaixar a cobertura utilizando uma chave-de--parafusos na reentrância e
retirá‑la.
2. Desapertar os dois parafusos e retirar o grupo óptico do pára-
-choques.

234Conservação do veículo3. Rodar o casquilho da lâmpadapara a esquerda e retirá-lo do
alojamento do refletor.
4. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
5. Remover e substituir o casquilho com a lâmpada e ligar a ligação
da ficha.
6. Inserir o casquilho da lâmpada no
alojamento do refletor, rodando
para a direita e encaixar.
7. Montar o conjunto da lâmpada apertando ambos os parafusos.
8. Montar e encaixar a cobertura.Três volumes de 4 portas
1. Envolver um pano à volta da ponta de uma chave de fendas
plana para evitar danos na
pintura. Soltar ambas as tampas
com a chave de fendas na zona
assinalada.
2. Desapertar os dois parafusos e retirar o grupo óptico dos piscas
do pára-choques.

Conservação do veículo2353. Desapertar os três parafusos eretirar o grupo óptico de nevoeiro
do pára-choques.
4. Rodar o casquilho da lâmpada para a esquerda e retirá-lo do
alojamento do refletor.
5. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de retenção.
6. Substituir e inserir o casquilho da lâmpada dentro do alojamento do
refletor, rodar o casquilho da
lâmpada para a direita e prender
o conector de ficha.
7. Ligar o grupo óptico de nevoeiro ao pára-choques e prender comtrês parafusos.
8. Ligar o grupo óptico dos piscas ao
pára-choques e prender com dois
parafusos.
9. Encaixar ambas as capas.
Luzes indicadoras de mudança de direçãodianteiras
Dois volumes de 3 portas
1. Rodar a tampa (1) para a esquerda e retirá-la.
2. Rodar o casquilho da lâmpadapara a esquerda para desengatar
e extrair do alojamento do refletor.

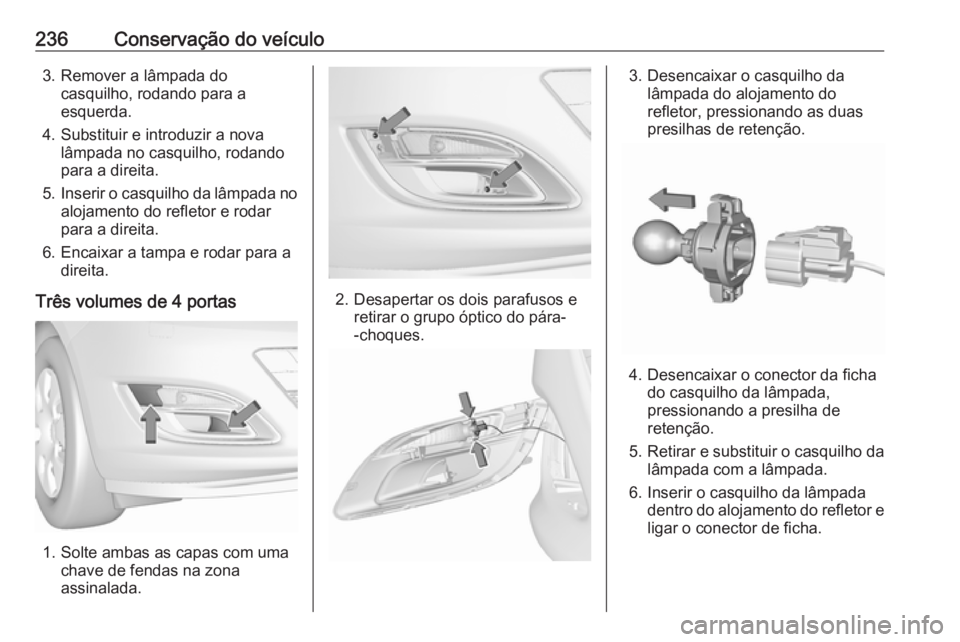

236Conservação do veículo3. Remover a lâmpada docasquilho, rodando para a
esquerda.
4. Substituir e introduzir a nova lâmpada no casquilho, rodando
para a direita.
5. Inserir o casquilho da lâmpada no
alojamento do refletor e rodar
para a direita.
6. Encaixar a tampa e rodar para a direita.
Três volumes de 4 portas
1. Solte ambas as capas com uma chave de fendas na zona
assinalada.
2. Desapertar os dois parafusos e retirar o grupo óptico do pára-
-choques.
3. Desencaixar o casquilho da lâmpada do alojamento do
refletor, pressionando as duas
presilhas de retenção.
4. Desencaixar o conector da ficha do casquilho da lâmpada,
pressionando a presilha de
retenção.
5. Retirar e substituir o casquilho da
lâmpada com a lâmpada.
6. Inserir o casquilho da lâmpada dentro do alojamento do refletor e
ligar o conector de ficha.

Conservação do veículo2377. Ligar o grupo óptico ao pára--choques e prender com os dois
parafusos.
8. Encaixar ambas as capas.
Três modelos de 4 portas com para-
-choques dianteiro Sport/GSi
As lâmpadas são acessíveis pela
parte de baixo do veículo.
1. Desencaixar a lingueta de mola e
depois rodá-la para trás.
2. Puxar o casquilho da lâmpada com a lâmpada para fora doalojamento do refletor.
3. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
4. Retirar e substituir o casquilho da
lâmpada com a lâmpada.
5. Fixar a ligação da ficha.
6. Inserir o casquilho da lâmpada no
alojamento do refletor.
7. Rodar a lingueta de mola para a frente e encaixar.
Luzes traseiras
Dois volumes de 3 portas
1. Desprenda a cobertura no lado respectivo e remova-a.

238Conservação do veículo2. Desapertar ambas as porcas defixação de plástico, do lado de
dentro e à mão.
3. Extrair cuidadosamente o grupo óptico das reentrâncias.
4. Separar a ficha da cablagem do suporte da lâmpada.
5. Retirar o suporte da lâmpada rodando e substituir a lâmpada
extraindo ou empurrando a
lâmpada ligeiramente para dentro
do casquilho e rodando no
sentido anti horário:
Luz traseira/Luz dos travões ( 1)
Indicador de mudança de
direcção ( 2)
Versão com díodo emissor de luz (LED)
Apenas a luz do indicador de
mudança de direcção ( 2) pode ser
substituída.
6. Inserir e rodar para a direita o suporte da lâmpada no grupo
óptico traseiro. Ligar a ficha da
cablagem ao grupo óptico.
Montar o grupo óptico com os
pinos de retenção dentro das
reentrâncias da carroçaria do
veículo e apertar as porcas de
fixação de plástico pelo lado
interior da bagageira. Fechar a
tampa e encaixar.
Montagem de luzes na porta da
bagageira
