2017 YAMAHA XSR 900 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos6-14
1
2
3
4
567
8
9
10
11
12
3. Si el líquido refrigerante se encuentra en la marca de nivel mínimo o por de-
bajo de la misma, extraiga el tapón del
depósito. ADVERTENCIA! Quite so-
lamente el tapón del depósito de lí-
quido refrigerante. No quite nunca
el tapón del radiador cuando el mo-
tor esté caliente.
[SWA15162]
4. Añada líquido refrigerante hasta la marca de nivel máximo y coloque la
tapa del depósito. ATENCIÓN: Si no
dispone de líquido refrigerante, uti-
lice en su lugar agua destilada o
agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.
Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema de refrigeración no
estará protegido contra las heladas
y la corrosión. Si ha añadido agua al
líquido refrigerante, haga compro-
bar lo antes posible en un conce-
sionario Yamaha el contenido de
anticongelante en el líquido refrige-
rante; de lo contrario disminuirá la eficacia del líquido refrigeran-
te.
[SCA10473]
SAU33032
Cambio del líquido refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ADVERTENCIA!
No quite nunca el tapón del radiador
cuando el motor esté caliente.
[SWA10382]

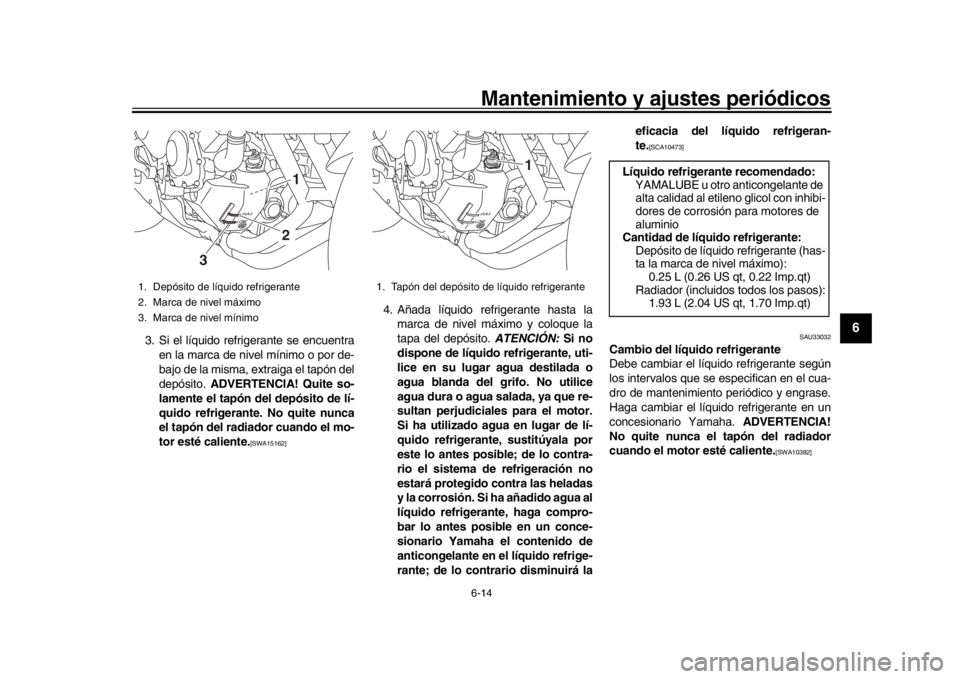

1. Depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
21
3
1. Tapón del depósito de líquido refrigerante
1
Líquido refrigerante recomendado: YAMALUBE u otro anticongelante de
alta calidad al etileno glicol con inhibi-
dores de corrosión para motores de
aluminio
Cantidad de líquido refrigerante: Depósito de líquido refrigerante (has-
ta la marca de nivel máximo):0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidos todos los pasos): 1.93 L (2.04 US qt, 1.70 Imp.qt)

Mantenimiento y ajustes periódicos
6-15
1
2
3
4
56
7
8
9
10
11
12
SAU36765
Filtro de aireSe debe cambiar el filtro de aire según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
Haga cambiar el filtro de aire en un conce-
sionario Yamaha.
SAU44735
Comprobación del ralentí del
motorCompruebe el ralentí del motor y, si es ne-
cesario, solicite que lo corrijan en un conce-
sionario Yamaha.
SAU21386
Comprobación del juego libre del
puño del aceleradorMida el juego del puño del acelerador como
se muestra.
Compruebe periódicamente el juego libre
del puño del acelerador y, si es necesario,
hágalo ajustar en un concesionario
Yamaha.
Ralentí del motor:

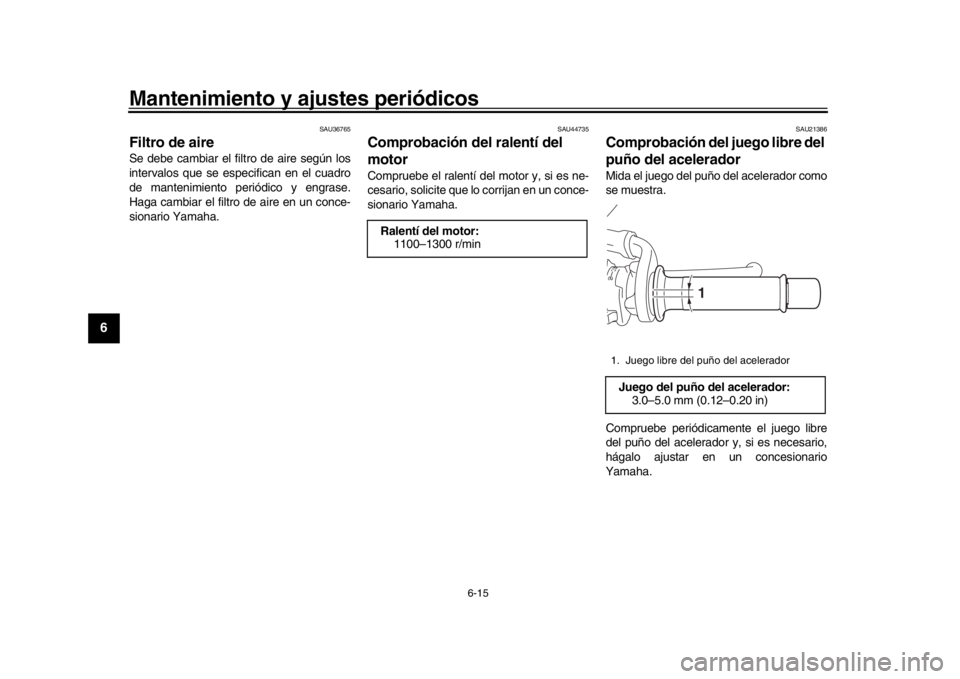

1100–1300 r/min1. Juego libre del puño del aceleradorJuego del puño del acelerador:
3.0–5.0 mm (0.12–0.20 in)
1

Mantenimiento y ajustes periódicos6-16
1
2
3
4
567
8
9
10
11
12
SAU21402
Holgura de la válvulaLa holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU64410
NeumáticosLos neumáticos son el único contacto entre
el vehículo y la carretera. La seguridad en
todas las condiciones de conducción de-
pende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiarlos
por los neumáticos es pecificados en el mo-
mento adecuado.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).

La presión de los neumáticos debe
ajustarse en función de la veloci- dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-
lo.ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargadopuede ocasionar un accidente.
Presión de aire de los neumáticos
(medida con los neumáticos en frío):
1 persona:
Delantero: 250 kPa (2.50 kgf/cm
2, 36 psi)
Trasero:
290 kPa (2.90 kgf/cm2, 42 psi)
2 personas: Delantero:
250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 290 kPa (2.90 kgf/cm2, 42 psi)
Carga máxima*: 170 kg (375 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios

Mantenimiento y ajustes periódicos
6-17
1
2
3
4
56
7
8
9
10
11
12
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.NOTALos límites de la profundidad del dibujo pue-
den variar de un país a otro. Cumpla siem-
pre los reglamentos locales.
ADVERTENCIA
SWA10472

Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.

La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.

Conduzca a velocidades modera-
das después de cambiar un neumá-
tico, ya que la superficie de éste
debe “rodarse” para desarrollar suscaracterísticas óptimas. Información relativa a los neumáticos
Este modelo está equipado con neumáticos
sin cámara provistos de válvula de aire.
Los neumáticos enve
jecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo del
neumático y en la goma del flanco, a veces
acompañadas de deformación de la carca-
sa, son una prueba de envejecimiento. Es-
pecialistas en neumáticos deberán
comprobar los neumátic os viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10902

Los neumáticos delantero y trasero

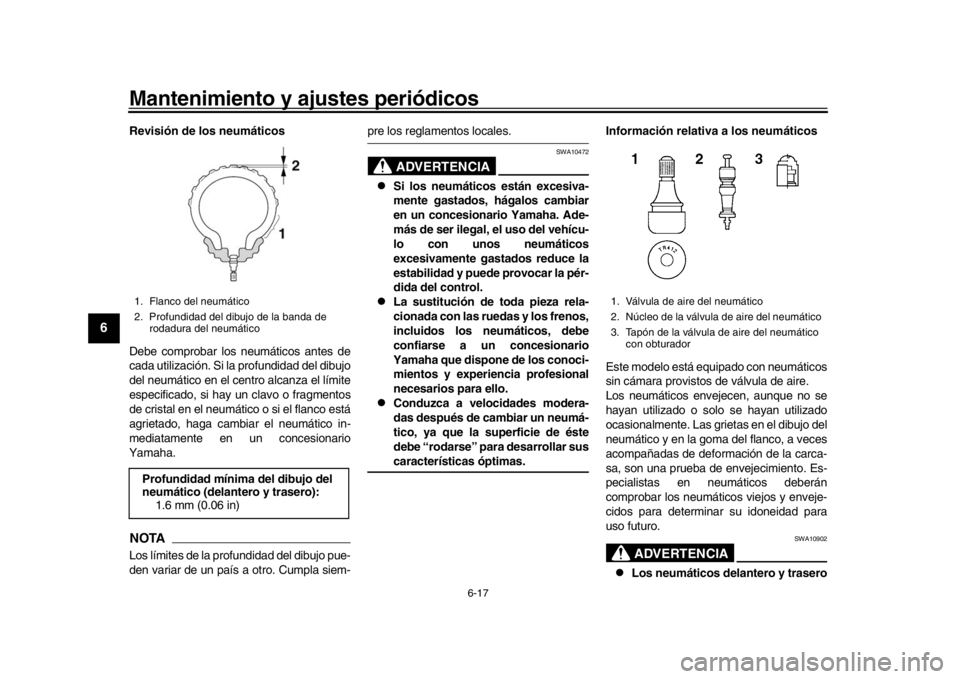

1. Flanco del neumático
2. Profundidad del dibujo de la banda de rodadura del neumáticoProfundidad mínima del dibujo del
neumático (delantero y trasero):1.6 mm (0.06 in)
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador

Mantenimiento y ajustes periódicos6-18
1
2
3
4
567
8
9
10
11
12
deben ser de la misma marca y di-
seño; de lo contrario, las caracterís-
ticas de manejabilidad de la
motocicleta pueden ser diferentes,
lo que podría ocasionar un acciden-
te.

Verifique siempre que los tapones
de las válvulas estén bien coloca-
dos a fin de evitar fugas de aire.

Utilice únicamente los tapones y
núcleos de válvula relacionados a
continuación a fin de evitar que los
neumáticos se desinflen durante lamarcha a alta velocidad.
Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este
modelo los neumáticos que se relacionan a
continuación.
ADVERTENCIA
SWA10601
Esta motocicleta está equipada con neu-
máticos para velocidades muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota de los puntos si-
guientes.
Utilice únicamente los neumáticos
de recambio especificados. Otros
neumáticos pueden presentar el
riesgo de que se produzca un re-
ventón a velocidades muy altas.

Hasta que no hayan sido “roda-
dos”, la adherencia de los neumáti-
cos nuevos puede ser
relativamente baja sobre ciertas su- perficies. Por lo tanto, después de
montar un neumático nuevo, antes
de conducir a velocidades muy al-
tas es aconsejable practicar una
conducción moderada con veloci-
dades de aproximadamente 100 km
(60 mi).

Antes de conducir a velocidad alta
es necesario que los neumáticos se
hayan calentado.

Ajuste siempre la presión de aire de
los neumáticos en función de lascondiciones de utilización.
Neumático delantero:
Tamaño:120/70 ZR17M/C(58W)
Marca/modelo:
BRIDGESTONE/S20F M
Neumático trasero: Tamaño:
180/55 ZR17M/C (73W)
Marca/modelo: BRIDGESTONE/S20R M
DELANTERO y TRASERO: Válvula de aire del neumático:TR412
Núcleo de la válvula: #9100 (original)

Mantenimiento y ajustes periódicos
6-19
1
2
3
4
56
7
8
9
10
11
12
SAU21963
Llantas de aleaciónPara asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si observa
algún daño, haga cambiar la rueda en
un concesionario Yamaha. No intente
realizar ni la má s mínima reparación
en una rueda. Una rueda deformada o
agrietada debe sustituirse.

La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
SAU22083
Ajuste del juego libre de la
maneta de embragueMida el juego de la maneta de embrague
como se muestra.
Compruebe periódicamente el juego libre
de la maneta de embrague y, de ser nece-
sario, ajústelo del modo siguiente.
Para incrementar el juego libre de la mane-
ta de embrague, gire el perno de ajuste en
la dirección (a). Para reducir el juego libre
de la maneta de embrague gire el perno de
ajuste en la dirección (b).
NOTASi con el procedimi ento descrito no consi-
gue obtener el juego libre especificado o si
el embrague no funciona correctamente,
haga revisar el mecanismo interno del em-brague en un concesionario Yamaha.

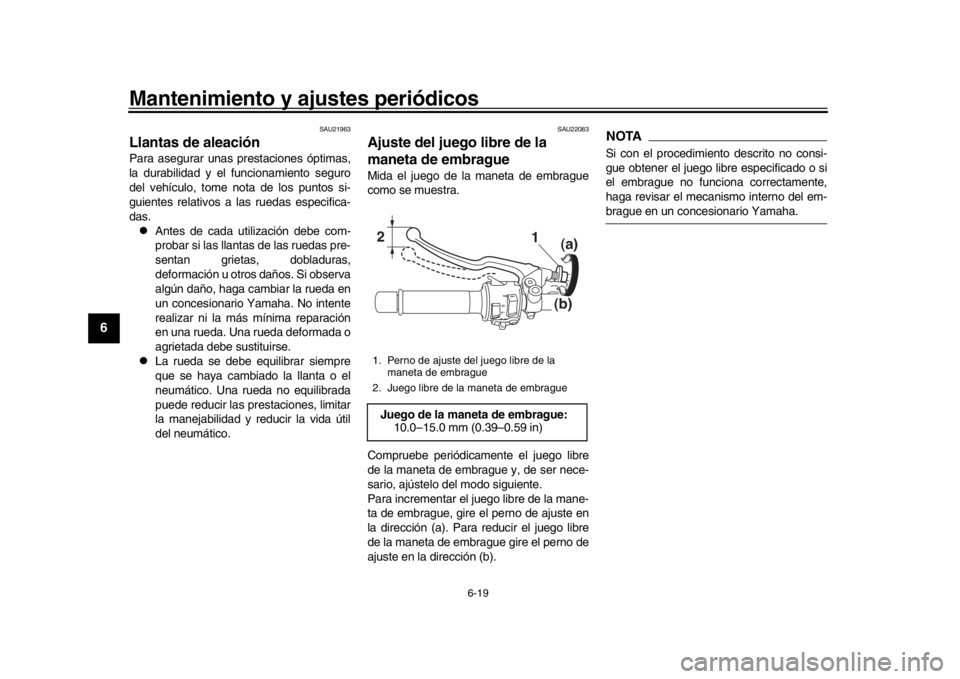

1. Perno de ajuste del juego libre de la maneta de embrague
2. Juego libre de la maneta de embragueJuego de la maneta de embrague: 10.0–15.0 mm (0.39–0.59 in)2
1
(b)(a)

Mantenimiento y ajustes periódicos6-20
1
2
3
4
567
8
9
10
11
12
SAU37914

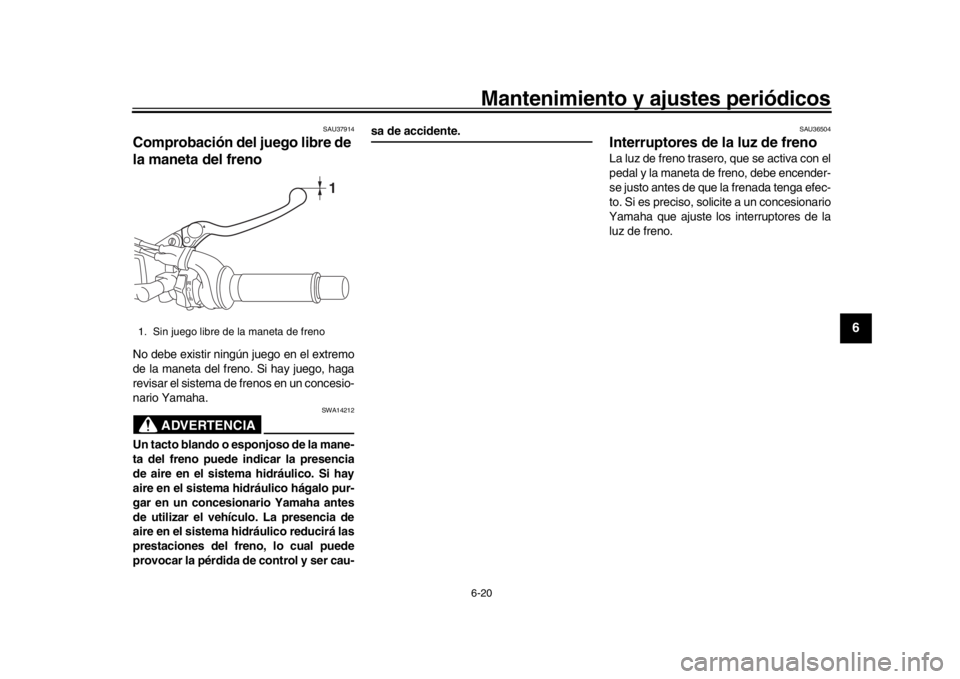

Comprobación del juego libre de
la maneta del frenoNo debe existir ningún juego en el extremo
de la maneta del freno. Si hay juego, haga
revisar el sistema de frenos en un concesio-
nario Yamaha.
ADVERTENCIA
SWA14212
Un tacto blando o esponjoso de la mane-
ta del freno puede indicar la presencia
de aire en el sistema hidráulico. Si hay
aire en el sistema hidráulico hágalo pur-
gar en un concesionario Yamaha antes
de utilizar el vehículo. La presencia de
aire en el sistema hidráulico reducirá las
prestaciones del freno, lo cual puede
provocar la pérdida de control y ser cau-
sa de accidente.
SAU36504
Interruptores de la luz de frenoLa luz de freno trasero, que se activa con el
pedal y la maneta de freno, debe encender-
se justo antes de que la frenada tenga efec-
to. Si es preciso, so licite a un concesionario
Yamaha que ajuste los interruptores de la
luz de freno.
1. Sin juego libre de la maneta de freno
1

Mantenimiento y ajustes periódicos
6-21
1
2
3
4
56
7
8
9
10
11
12
SAU22393
Comprobación de las pastillas de
freno delantero y traseroDebe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU36891
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
indicadores de desgaste que le permiten
comprobar el desgaste sin necesidad de
desmontar el freno. Para comprobar el des-
gaste de la pastilla de fr eno, observe la po-
sición de los indicadores de desgaste
mientras aplica el freno. Si una pastilla de
freno se ha desgastado hasta el punto en que un indicador de desgaste casi toca el
disco de freno, solicite a un concesionario
Yamaha que cambie el conjunto de las pas-
tillas de freno.
SAU46292
Pastillas de freno trasero
Cada pastilla de freno trasero dispone de
ranuras indicadoras de desgaste que le
permiten comprobar el desgaste de la pas-
tilla sin necesidad de desmontar el freno.
Para comprobar el desgaste de la pastilla
de freno, observe las ranuras indicadoras
de desgaste. Si una pastilla de freno se ha
desgastado hasta el punto en que la ranura
indicadora de desgaste casi aparece, solici-
te a un concesionario Yamaha que cambie
el conjunto de las pastillas de freno.
SAU40262
Comprobación del líquido de
frenoAntes de utilizar el vehículo, verifique que el
líquido de frenos se encuentre por encima
de la marca de nivel mínimo. Compruebe el
nivel del líquido de frenos con respecto a la
parte superior del nivel del depósito. Añada
líquido de frenos si es necesario.
Freno delantero

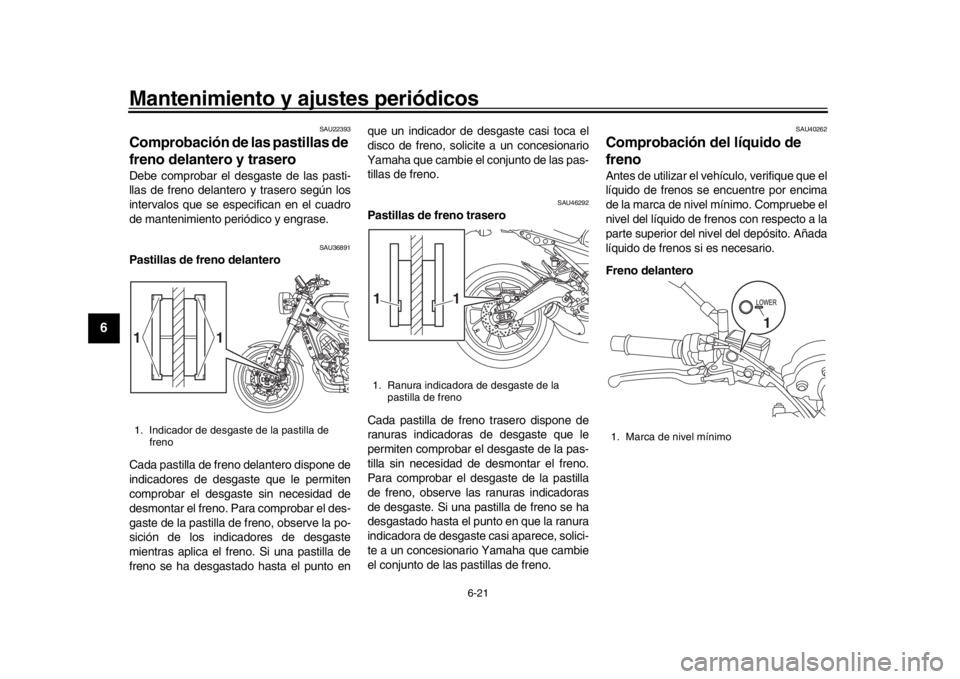

1. Indicador de desgaste de la pastilla de
freno
1
1
1. Ranura indicadora de desgaste de la pastilla de freno
1
1
1. Marca de nivel mínimo
1
