2017 YAMAHA XMAX 300 key

GAU81560
Bitte lesen Sie diese Be dienun gsanleitung sorgfälti g d urch, bevor Sie
d as Fahrzeu g in Betrie b nehmen. Diese Be dienun gsanleitun g muss, wenn
d as Fahrzeu g verkauft wir d, b eim Fahrzeu g ver blei ben.
GAU81591
Konformitätserklärung:
Hiermit erklärt MITSUBISHI ELECTRIC CORPORATION HIMEJI WORKS, dass der Funk-
anlagentyp Smart-Keyless-System, SKEA7E-01 (Smart-Gerät) und SKEA7E-02 (Hand-Ge-
rät) der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserkl ärung ist unter der folgenden Internetadres-
se verfügbar:
http://www.mitsubishielectric.com/bu/automotive/doc/re.html
FERNSTEUERGERÄT (Smart-Gerät)
Frequenzbereich: 125 kHz
Maximale Funkfrequenzstärke: 117 dBuV/m bei 10 Metern
XMTR KOMP. (Hand-Gerät)
Frequenzbereich: 433.92 MHz
Maximale Funkfrequenzstärke: 10 mW
Hersteller:
MITSUBISHI ELECTRIC CORPORATION HIMEJI WORKS
840, Chiyoda-machi, Himeji, Hyogo 670-8677, Japan
Importeur:
YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, Niederlande
UB74G0G0.book Page 1 Tuesday, May 2, 2017 9:59 AM

Inhaltsverzeichnis
Sicherheitsinformationen .................1-1
Weitere Tipps zur Fahrsicherheit.....1-6
Beschrei bun g....................................2-1
Linke Seitenansicht .........................2-1
Rechte Seitenansicht ......................2-2
Bedienungselemente und Instrumente ..................................2-3
S mart-Key- System ..........................3-1
Smart-Key-System ..........................3-1
Reichweite des Smart-Key-
Systems .......................................3-2
Handhabung von Smart Key und
mechanischen Schlüsseln ...........3-3
Smart Key........................................3-5
Smart-Key-Batterie ersetzen...........3-6
Zündschloss ....................................3-8
Funktionen der Instrumente un d
Be dienun gselemente ........................4-1
Kontrollleuchten und Warnleuchten ...............................4-1
Geschwindigkeitsmesser ................4-2
Drehzahlmesser...............................4-3
Multifunktionsanzeige .....................4-3
Lenkerarmaturen ...........................4-12
Handbremshebel (Vorderradbremse) .....................4-13
Handbremshebel (Hinterradbremse) ......................4-14
ABS ...............................................4-14
Traktionskontrollsystem ................4-15
Tankverschluss .............................4-17
Kraftstoff .......................................4-18
Kraftstofftank-Überlaufschlauch ...4-20
Katalysatoren ...............................4-20
Ablagefächer .................................4-21
Windschutzscheibe .......................4-23
Lenkerposition ..............................4-25
Federbeine einstellen ....................4-26
Seitenständer ................................4-27
Zündunterbrechungs- u.
Anlasssperrschalter-System ......4-27
Nebenverbraucheranschluss .......4-29 Zu Ihrer
Sicherheit –
Routinekontrolle vor Fahrt beg inn ... 5-1
Wichti ge Fahr- un d
Be dienung shinweise ........................ 6-1
Motor starten .................................. 6-2
Anfahren.......................................... 6-3
Beschleunigen und Verlangsamen .............................. 6-3
Bremsen.......................................... 6-4
Tipps zum Kraftstoffsparen ............ 6-4
Einfahrvorschriften .......................... 6-5
Parken ............................................. 6-5
Re gelmäßi ge Wartun g un d
Einstellung ........................................ 7-1
Bordwerkzeug ................................. 7-2
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ........ 7-3
Allgemeine Wartungs- und
Schmiertabelle............................. 7-4
Abdeckung abnehmen und montieren .................................... 7-7
Zündkerze prüfen ............................ 7-8
Kanister ........................................... 7-9
Motoröl und Ölfiltereinsatz.............. 7-9 Achsgetriebeöl .............................. 7-11
Küh l

flüssigkeit ............................... 7-12
Filtereinsätze von Luftfilter und
Riementriebgehäuse-Luftfilter ... 7-14
Spiel des Gasdrehgriffs prüfen ..... 7-17
Ventilspiel ...................................... 7-18
Reifen ............................................ 7-18
Gussräder ..................................... 7-20
Spiel des Vorder- und Hinterradbremshebels
überprüfen ................................. 7-21
Scheibenbremsbeläge des
Vorder- und Hinterrads
prüfen ........................................ 7-21
Bremsflüssigkeitsstand prüfen ..... 7-22
Bremsflüssigkeit wechseln ........... 7-23
Keilriemen kontrollieren ................ 7-23
Bowdenzüge prüfen und schmieren .................................. 7-24
UB74G0G0.book Page 1 Tuesday, May 2, 2017 9:59 AM

Smart-Key-S ystem
3-1
3
GAU76444
Smart-Key- System
Mit dem Smart-Key-System kann das
Fahrzeug ohne Verwendung eines mecha-
nischen Schlüssels betrieben werden. Zu-
sätzlich gibt es eine Antwortfunktion, die
dabei hilft, das Fahrzeug auf einem Park-
platz zu finden. (Siehe Seite 3-5.)
WARNUNG
GWA14704
 Implantierte Herzschrittmacher
oder Defi brillatoren sowie an dere
elektrische Me dizin geräte von am
Fahrzeug angeb rachten Antennen
fernhalten (siehe Abbil dun g).
 Von der Antenne ü bertra gene Funk-
wellen können sich auf den Betrie b
d ieser Geräte auswirken, wenn sie
sich in näherer Um geb ung b efin-
d en. 
Wenn Sie ein elektrisches Me dizin-
g erät verwen den, frag en Sie vor d er
Verwen dung d es Fahrzeu gs einen
Arzt o der den Gerätehersteller.
ACHTUNG
GCA24080
Das Smart-Key- System verwen det
schwache Funkwellen. Das Smart-Key-
S ystem funktioniert in fol gen den Situati-
onen mö glicherweise nicht.
 Der Smart-Key befin det sich an ei-
nem Ort, an dem er starken Funk-
wellen o der an deren elektroma gne-
tischen Störun gen aus gesetzt ist
 Es befin den sich Anla gen in d er Nä-
he, die starke Funkwellen aussen-
d en (TV- od er Radiofunktürme,
Kraftwerke, Run dfunkanstalten,
Flug häfen usw.)
 Sie verwen den o der tra gen Kom-
munikations geräte wie Rad ios oder
Mo biltelefone in unmittel barer
Nähe des Smart-Keys mit sich
 Der Smart-Key berührt einen metal-
li

schen Ge genstan d od er wir d
d urch diesen ver deckt
 Es befin den sich an dere mit einem
S mart-Key- System aus gestattete
Fahrzeu ge in der Nähe

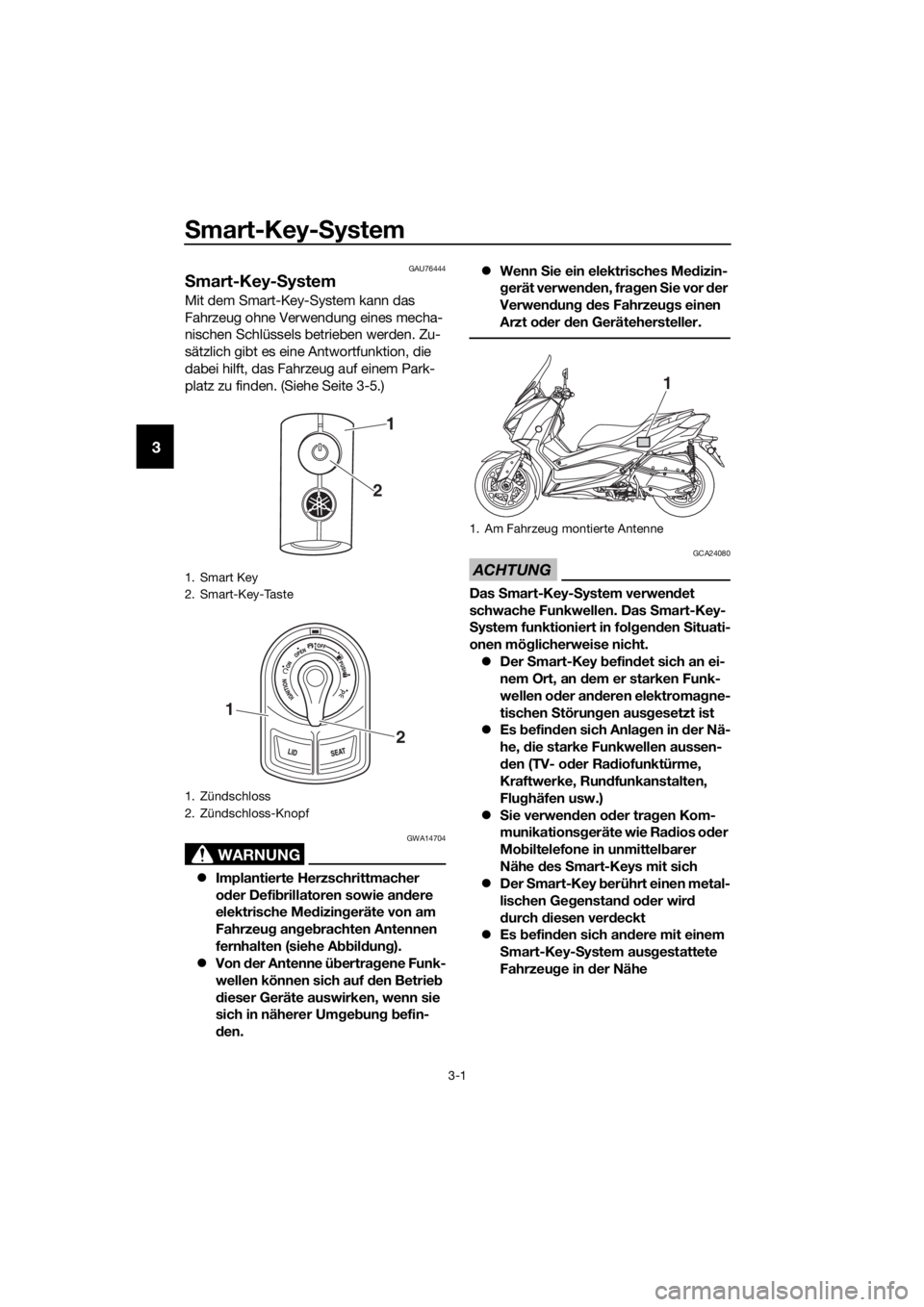

1. Smart Key
2. Smart-Key-Taste
1. Zündschloss
2. Zündschloss-Knopf
1
2
2
1
1. Am Fahrzeug montierte Antenne
1
UB74G0G0.book Page 1 Tuesday, May 2, 2017 9:59 AM

Smart-Key- System
3-2
3
Den Smart-Key in solchen Situationen
an eine an dere Stelle beweg en un d d en
Vor gan g wie derholen. Funktioniert es
weiterhin nicht, das Fahrzeu g im Notmo-
d us betrei ben. ( Siehe Seite 7-37.)
HINWEIS
Zur Schonung der Fahrzeugbatterie schal-
tet sich das Smart-Key-System ca. 9 Tage
nach der letzten Verwendung des Fahr-
zeugs aus (die Antwortfunktion wird deakti-
viert). In diesem Fall einfach den Zünd-
schloss-Knopf drücken, um das Smart-
Key-System wieder einzuschalten.
GAU76450

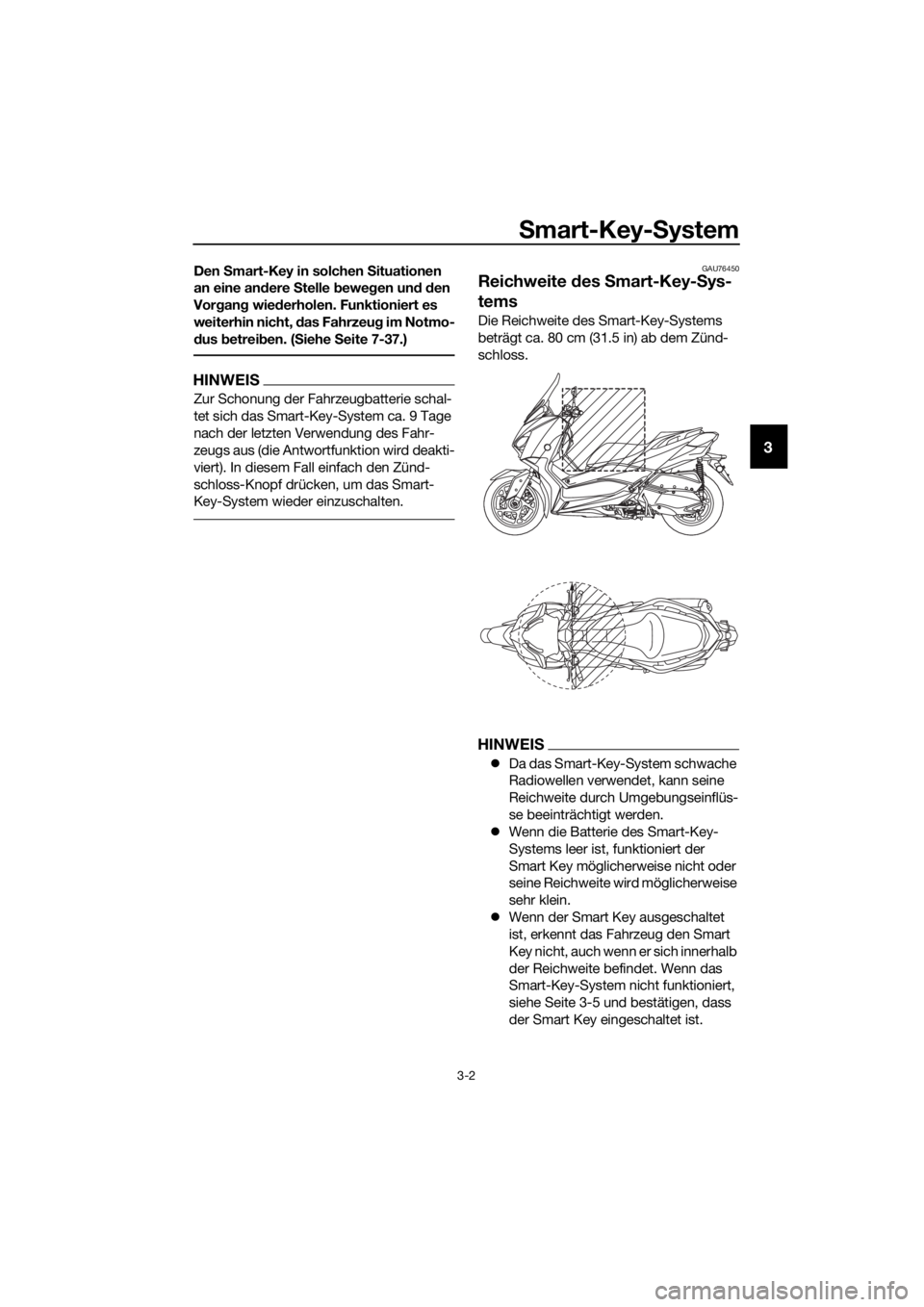

Reichweite des S mart-Key- Sys-
tems
Die Reichweite des Smart-Key-Systems
beträgt ca. 80 cm (31.5 in) ab dem Zünd-
schloss.
HINWEIS
 Da das Smart-Key-System schwache
Radiowellen verwendet, kann seine
Reichweite durch Umgebungseinflüs-
se beeinträchtigt werden.
 Wenn die Batterie des Smart-Key-
Systems leer ist, funktioniert der
Smart Key möglicherweise nicht oder
seine Reichweite wird möglicherweise
sehr klein.
 Wenn der Smart Key ausgeschaltet
ist, erkennt das Fahrzeug den Smart
Key nicht, auch wenn er sich innerhalb
der Reichweite befindet. Wenn das
Smart-Key-System nicht funktioniert,
siehe Seite 3-5 und bestätigen, dass
der Smart Key eingeschaltet ist.
UB74G0G0.book Page 2 Tuesday, May 2, 2017 9:59 AM

Smart-Key-S ystem
3-3
3
Wird der Smart Key im vorderen oder
hinteren Ablagefach aufbewahrt, kann
die Kommunikation zwischen Smart
Key und Fahrzeug blockiert werden.
Wenn das hintere Ablagefach abge-
schlossen ist und sich der Smart Key
darin befindet, könnte das Smart-Key-
System deaktiviert werden. Sie sollten
den Smart Key immer bei sich tragen.
 Beim Verlassen des Fahrzeugs sicher-
stellen, dass der Lenker verriegelt ist
und der Smart Key mitgenommen
wurde. Es wird empfohlen, den Smart
Key auszuschalten.GAU78623
Han dha bun g von S mart Key un d
mechanischen Schlüsseln
WARNUNG
GWA17952
 Sie sollten d en Smart-Key bei sich
tra gen. Le gen Sie ihn nicht auf d as
Fahrzeu g.
 Wenn sich der Smart-Key im Be-
trie bsb ereich befin det, ist Sor gfalt
g eb oten, d a andere Personen, d ie
d en Smart-Key nicht bei sich tra-
g en, den Motor starten un d d as
Fahrzeu g b ed ienen könnten.

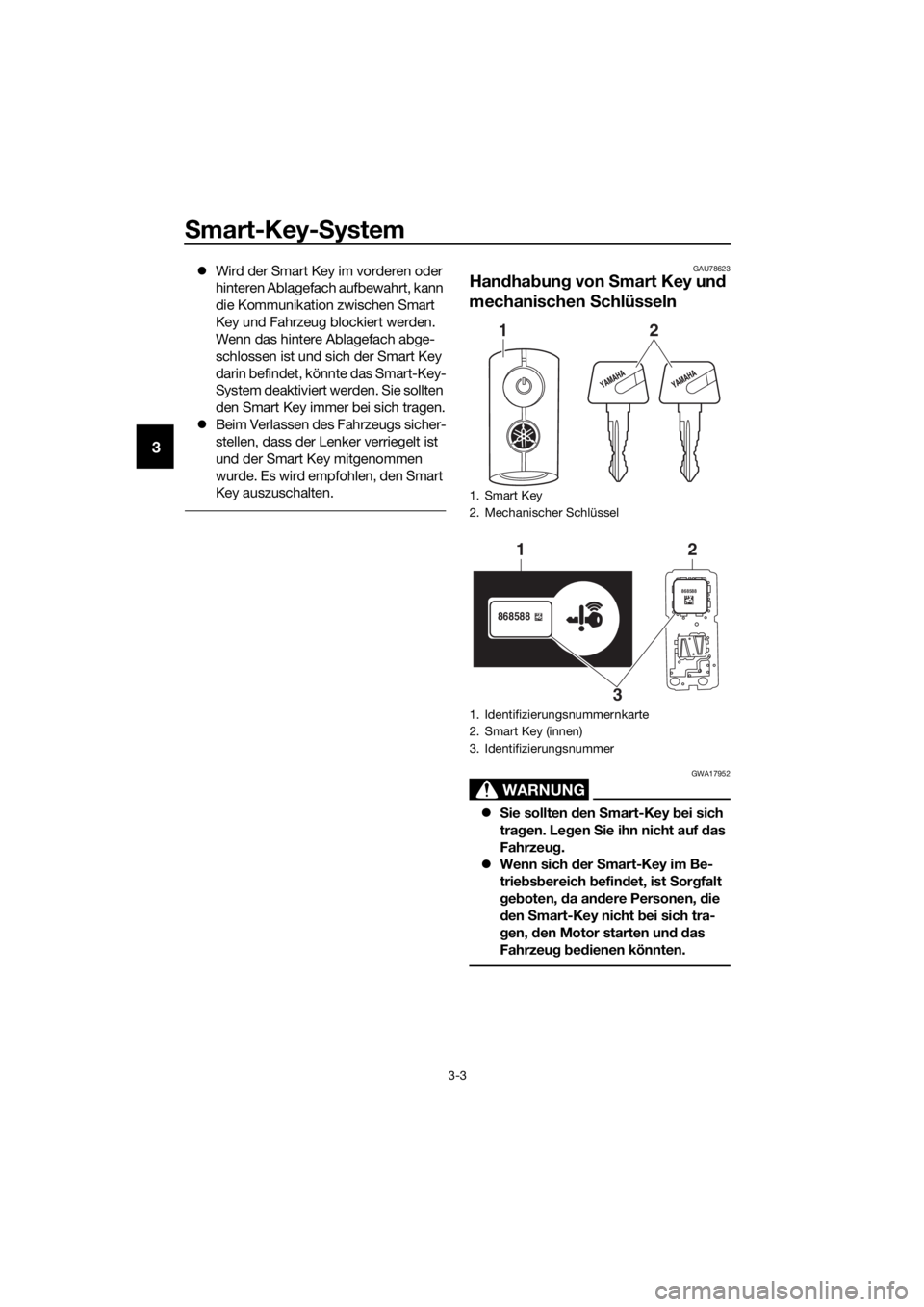

1. Smart Key
2. Mechanischer Schlüssel
1. Identifizierungsnummernkarte
2. Smart Key (innen)
3. Identifizierungsnummer
12
868588
868588
1
3 2
UB74G0G0.book Page 3 Tuesday, May 2, 2017 9:59 AM

Smart-Key- System
3-4
3
Zum Lieferumfang des Fahrzeugs gehören
ein Smart Key, zwei mechanische Schlüs-
sel und eine Identifizierungsnummernkarte.
Die Identifizierungsnummer ist auch auf der
Innenseite des Smart Keys selbst zu finden.
Wenn die Fahrzeugbatterie entladen ist,
kann die Sitzbank mit dem mechanischen
Schlüssel geöffnet werden. Neben dem
S mart Key stets einen mechanischen
S chlüssel mitführen.
Wenn der Smart-Key verloren geht oder
dessen Batterie entladen ist, kann mithilfe
der Identifizierungsnummer das Fahrzeug
im Notfallmodus betrieben werden. (Siehe
Seite 7-37.) Notieren Sie die I dentifizie-
run gsnummer für Notfälle.
Wenn der Smart-Key verloren geht und die
Identifizierungsnummer des Smart-Key-
Systems nicht bekannt ist, muss das ge-
samte Smart-Key-System unter großen
Kosten ersetzt werden. Bewahren Sie die
I d entifizierun gsnummer an einem siche-
ren Ort auf.
ACHTUNG
GCA21573
Der Smart Key besitzt elektronische
Präzisions bauteile. Die fol gen den Vor-
sichtsmaßnahmen beachten, um mög li-
che Störun gen o der Beschä dig un gen zu
verhin dern.
 Den Smart Key nicht in eines der
A bla gefächer le gen o der darin auf-
b ewahren. Der Smart Key kann
d urch die Erschütterung während
d er Fahrt o der durch ü bermäßi ge
Hitze beschä dig t wer den.
 Den Smart Key nicht fallenlassen,
b ie gen o der starken Stößen ausset-
zen.
 Den Smart Key nicht in Wasser o der
an der e Flüssi
gk
eiten tauchen.
 Keine schweren Geg enstände auf
d en Smart Key le gen un d ihn keiner
ü b ermäßi gen mechanischen Bean-
spruchun g aussetzen. 
Den Smart Key nicht an einem Ort
a b le gen, an d em er direktem Son-
nenlicht, hohen Temperaturen od er
hoher Luftfeuchtig keit ausgesetzt
ist.
 Den Smart Key nicht b eschleifen
o der versuchen zu än dern.
 Den Smart Key fernhalten von star-
ken Ma gnetfel dern un d ma gneti-
schen O bjekten wie ma gnetische
S chlüsselhalter, Fernseh geräte un d
Computer.
 Den Smart Key fernhalten von elek-
trischen me dizinischen Geräten.
 Es dürfen keine Öle, Poliermittel,
Kraftstoffe o der ir gen dwel che star-
k

en Chemikalien mit d em Smart
Key in Berührun g kommen. Das
S mart-Key-Gehäuse kann sich ver-
fär ben o der Risse b ekommen.
HINWEIS
Die Lebensdauer der Smart-Key-Bat-
terie beträgt ca. zwei Jahre, dieser
Wert kann jedoch je nach Betriebsbe-
dingungen abweichen.
 Die Smart-Key-Batterie muss ersetzt
werden, wenn die Kontrollleuchte des
Smart-Key-Systems nach dem Ein-
schalten des Fahrzeugs 20 Sekunden
lang blinkt oder wenn die Kontroll-
leuchte des Smart-Key-Systems nach
dem Drücken des Smart-Key-Knop-
fes nicht aufleuchtet. (Siehe Seite 3-6.)
Wenn nach dem Ersetzen der Smart-
Key-Batterie das Smart-Key-System
immer noch nicht funktioniert, die
Fahrzeugbatterie kontrollieren und
dann das Fahrzeug von einer
Yamaha-Fachwerkstatt prüfen lassen.
 Wenn der Smart Key ständig Radio-
wellen empfängt, entlädt sich die
Smart-Key-Batterie schnell. (Wenn er
z.B. in der Nähe elektrischer Geräte
wie Fernseher, Radios oder Computer
aufbewahrt wird.)
UB74G0G0.book Page 4 Tuesday, May 2, 2017 9:59 AM

Smart-Key-S ystem
3-5
3
Es können bis zu sechs Smart Keys
für dasselbe Fahrzeug registriert wer-
den. Fragen Sie eine Yamaha-Fach-
werkstatt wegen Ersatz-Smart-Keys.
 Wenn ein Smart-Key verloren geht,
sofort eine Yamaha-Fachwerkstatt
kontaktieren, damit das Fahrzeug
nicht gestohlen wird.GAU76471
Smart Key
Ein- od er Ausschalten des Smart Keys
Den Smart-Key-Knopf ca. 1 Sekunde lang
drücken, um den Smart Key ein- oder aus-
zuschalten. Wenn der Smart Key ausge-
schaltet ist, kann das Fahrzeug nicht betrie-
ben werden, auch wenn sich der Smart Key
innerhalb der Reichweite des Fahrzeugs
befindet. Um das Fahrzeug zu betreiben,
den Smart Key einschalten und in Reich-
weite zum Fahrzeug bringen.
Zur Kontrolle, o b d er Smart Key ein-
o der aus geschaltet ist
Den Smart-Key-Knopf drücken, um den
aktuellen Betriebszustand des Smart Keys
zu bestätigen.
Wenn die Kontrollleuchte des Smart-Key-
Systems leuchtet:  Kurzes Aufleuchten (0.1 Sekunden):
Der Smart Key ist eingeschaltet.
 Langes Aufleuchten (0.5 Sekunden):
Der Smart Key ist ausgeschaltet.
Fernantwortfunktion
Den Smart-Key-Knopf drücken zur Fernbe-
dienung der Antwortfunktion. Der Beeper
ertönt zweimal und alle Blinker blinken
zweimal. Diese Funktion ist nützlich zum
Auffinden des Fahrzeugs auf einem Park-
platz und in anderen Bereichen.
1. Kontrollleuchte des Smart-Key-Systems
2. Smart-Key-Taste
1
2
UB74G0G0.book Page 5 Tuesday, May 2, 2017 9:59 AM

Smart-Key- System
3-6
3
Ein- o der Ausschalten des Antwort-Bee-
pers
Der Beeper, der bei Bedienung der Ant-
wortfunktion ertönt, kann mit dem folgen-
den Verfahren ein- oder ausgeschaltet wer-
den.
1. Den Smart Key einschalten und in Reichweite bringen.
2. Das Zündschloss auf “OFF” drehen und den Zündschloss-Knopf einmal
drücken.
3. Innerhalb von 9 Sekunden nach dem Drücken des Knopfs den Knopf erneut
drücken und 5 Sekunden lang halten.
4. Wenn der Beeper ertönt, ist die Ein- stellung abgeschlossen.
Wenn der Beeper: Zweimal ertönt: Der Beeper ist
ausgeschaltet.
 Einmal ertönt: Der Beeper ist ein-
geschaltet.GAU76481
Smart-Key-Batterie ersetzen
Die Smart-Key-Batterie in folgenden Situa-
tionen ersetzen.
 Die Kontrollleuchte des Smart-Key-
Systems blinkt nach dem Einschalten
der Stromversorgung des Fahrzeugs
ca. 20 Sekunden lang.
 Die Antwortfunktion funktioniert nicht,
wenn der Smart-Key-Knopf gedrückt
wird.
WARNUNG
GWA14724
Die Batterie un d an dere ab nehmba-
re Teile können Verletzun gen verur-
sachen, wenn sie verschluckt wer-
d en. Die Batterie un d an dere
a b nehm bare Teile von Kin dern
fernhalten.
 Die Batterie keiner direkten Son-
neneinstrahlung oder an deren Hit-
zequellen aussetzen.
ACHTUNG
GCA15784
 Zum Öffnen des Smart-Key-Gehäu-
ses mit einem S chrauben dreher ei-
nen Lappen dazwischen le gen. Di-
rekter Kontakt mit harten
Ge genstän den kann den Smart Key
b eschä dig en o der zerkratzen.

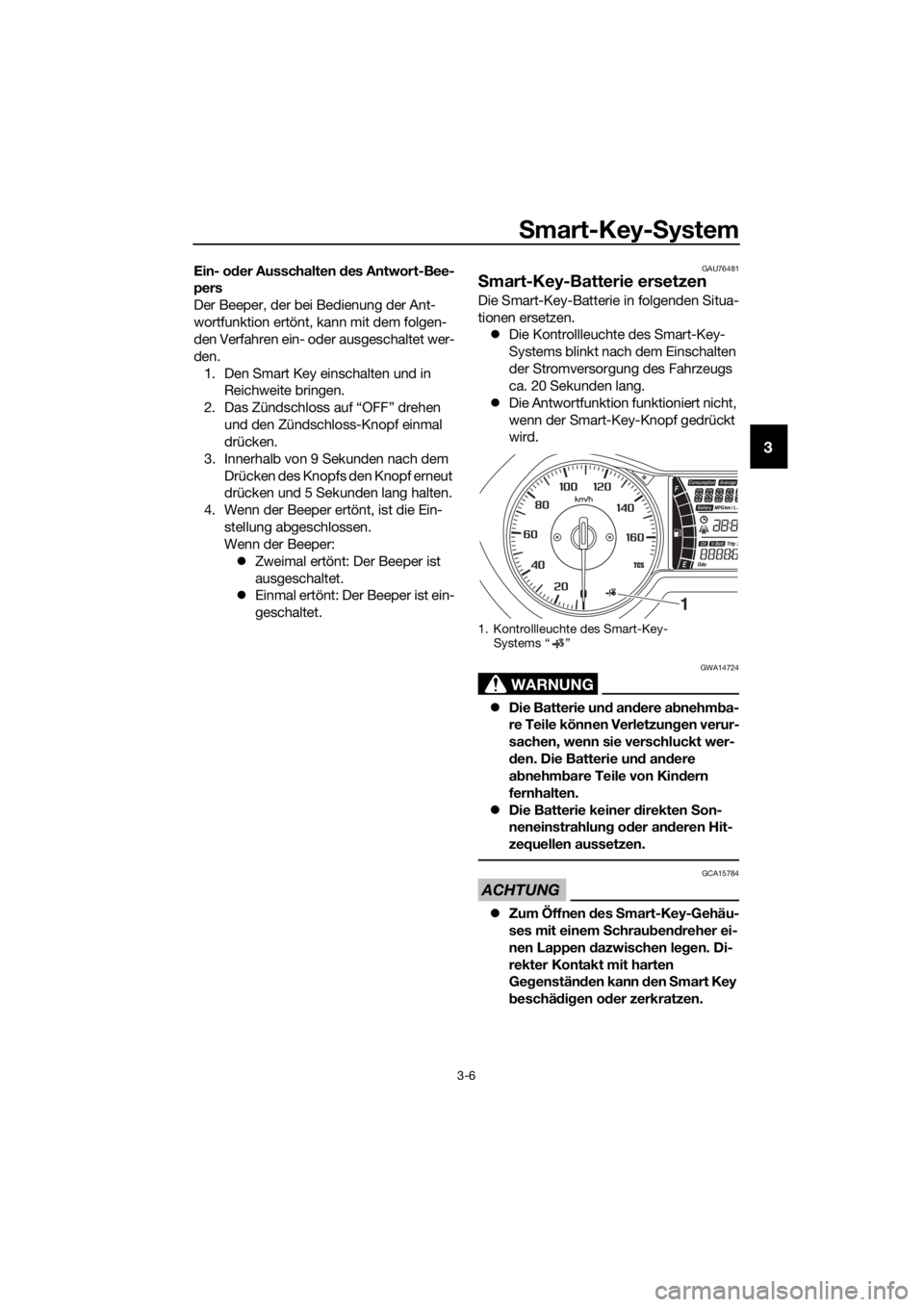

1. Kontrollleuchte des Smart-Key-
Systems “ ”
1
UB74G0G0.book Page 6 Tuesday, May 2, 2017 9:59 AM
