2017 YAMAHA XMAX 300 key

Smart-Key-S ystem
3-7
3
Die wasser dichte Dichtun g d urch
g eei gnete Maßnahmen vor Beschä-
d ig un g od er Verschmutzun g schüt-
zen.
 Die internen S tromkreise und Kon-
takte nicht b erühren. Dies kann
S törun gen verursachen.
 Beim Batteriewechsel keine ü ber-
mäßi ge Kraft auf d en Smart Key
ausü ben.
 Sicherstellen, dass die Batterie
richti g ein geb aut ist. Richti ge Ori-
entierun g d es Batterie-Pluspols/“+”
sicherstellen.

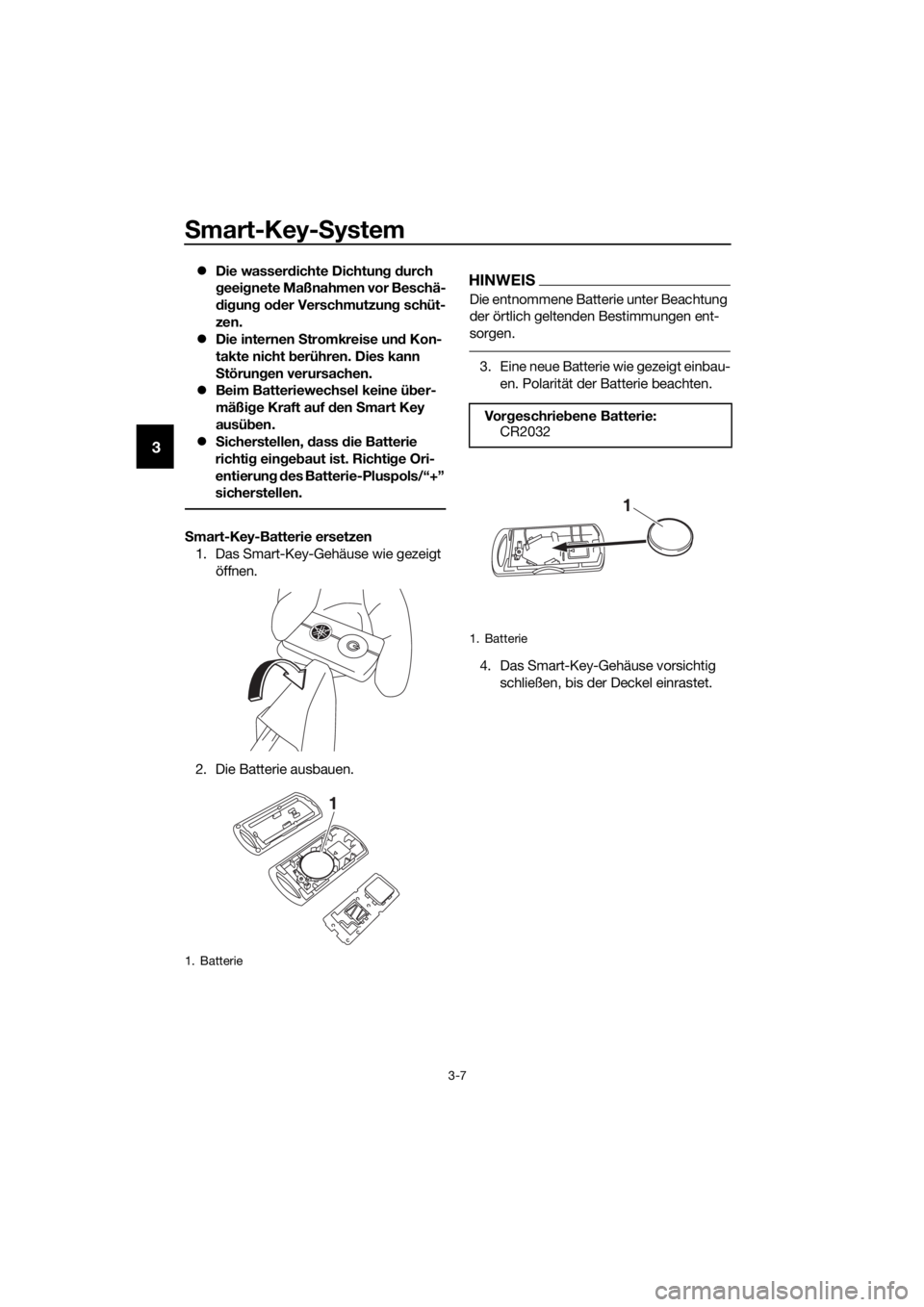

S mart-Key-Batterie ersetzen
1. Das Smart-Key-Gehäuse wie gezeigt
öffnen.
2. Die Batterie ausbauen.
HINWEIS
Die entnommene Batterie unter Beachtung
der örtlich geltenden Bestimmungen ent-
sorgen.
3. Eine neue Batterie wie gezeigt einbau- en. Polarität der Batterie beachten.
4. Das Smart-Key-Gehäuse vorsichtig schließen, bis der Deckel einrastet.
1. Batterie
1
Vo r geschrieb ene Batterie:
CR2032
1. Batterie
1
UB74G0G0.book Page 7 Tuesday, May 2, 2017 9:59 AM

Smart-Key- System
3-8
3
GAU76892
Zünd schloss
Das Zündschloss dient zum Ein- und Aus-
schalten des Fahrzeugs, zum Ver- und Ent-
riegeln des Lenkers sowie zum Öffnen von
Sitz, Tankverschlussdeckel und Ablage-
fach A. Sobald die Überprüfung des Smart-
Keys nach Drücken des Zündschloss-
Knopfes abgeschlossen ist, können Sie
das Zündschloss drehen, während die
Smart-Key-Kontrollleuchte leuchtet (ca. 4
Sekunden).
WARNUNG
GWA18720
Niemals das Zün dschloss auf
“OFF”, “ ” o der “OPEN” drehen, wäh-
ren d sich d as Fahrzeu g b eweg t. Ande-
renfalls wir d d ie elektrische Anla ge aus- g
eschaltet, wo durch es zum Verlust d er
Kontrolle ü ber das Fahrzeu g un d Unfäl-
len kommen kann.
HINWEIS
Den Zündschloss-Knopf nicht wiederholt
drücken oder das Zündschloss übermäßig
oft vor und zurück drehen (über normale
Verwendung hinaus). Anderenfalls wird das
Smart-Key-System vorübergehend unter-
bunden und die Kontrollleuchte des Smart-
Key-Systems blinkt, um das Zündschloss
vor Schäden zu schützen. In diesem Fall
warten, bis die Kontrollleuchte zu blinken
aufhört und dann das Zündschloss erneut
betätigen.

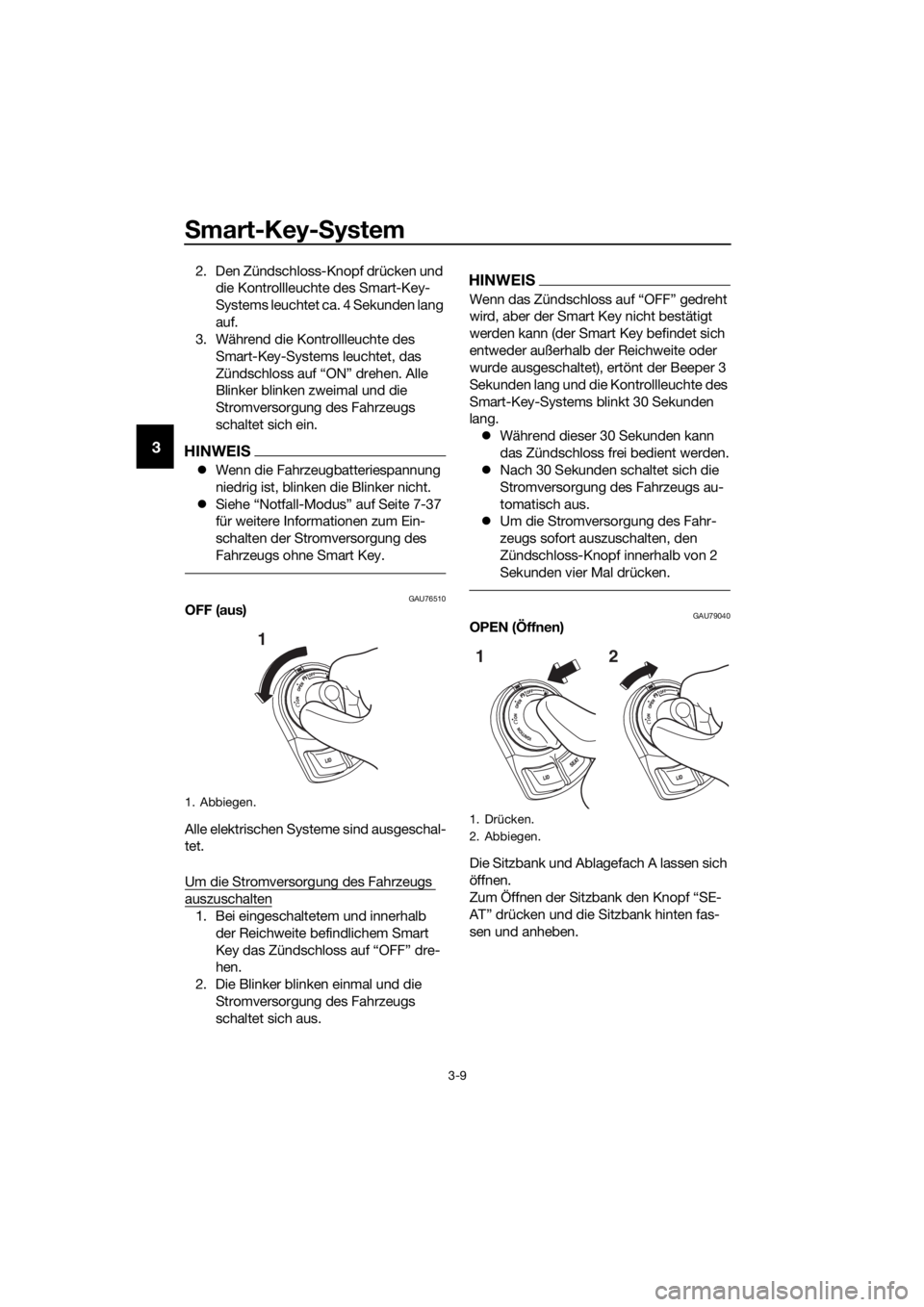

Die einzelnen Schlüsselstellungen sind
nachfolgend beschrieben.
GAU76500ON (ein)
Alle elektrischen Stromkreise werden mit
Strom versorgt und der Motor kann ange-
lassen werden.
Um die Stromversorgung des Fahrzeugs
einzuschalten
1. Den Smart Key einschalten und in Reichweite bringen.
1. Zündschloss
2. Zündschloss-Knopf
1. Kontrollleuchte des Smart-Key-Systems “ ”
2
1
1
1. Drücken.
2. Abbiegen.
1 2
UB74G0G0.book Page 8 Tuesday, May 2, 2017 9:59 AM

Smart-Key-S ystem
3-9
3
2. Den Zündschloss-Knopf drücken und
die Kontrollleuchte des Smart-Key-
Systems leuchtet ca. 4 Sekunden lang
auf.
3. Während die Kontrollleuchte des
Smart-Key-Systems leuchtet, das
Zündschloss auf “ON” drehen. Alle
Blinker blinken zweimal und die
Stromversorgung des Fahrzeugs
schaltet sich ein.
HINWEIS
Wenn die Fahrzeugbatteriespannung
niedrig ist, blinken die Blinker nicht.
 Siehe “Notfall-Modus” auf Seite 7-37
für weitere Informationen zum Ein-
schalten der Stromversorgung des
Fahrzeugs ohne Smart Key.
GAU76510OFF (aus)
Alle elektrischen Systeme sind ausgeschal-
tet.
Um die Stromversorgung des Fahrzeugs
auszuschalten
1. Bei eingeschaltetem und innerhalb
der Reichweite befindlichem Smart
Key das Zündschloss auf “OFF” dre-
hen.
2. Die Blinker blinken einmal und die Stromversorgung des Fahrzeugs
schaltet sich aus.
HINWEIS
Wenn das Zündschloss auf “OFF” gedreht
wird, aber der Smart Key nicht bestätigt
werden kann (der Smart Key befindet sich
entweder außerhalb der Reichweite oder
wurde ausgeschaltet), ertönt der Beeper 3
Sekunden lang und die Kontrollleuchte des
Smart-Key-Systems blinkt 30 Sekunden
lang. Während dieser 30 Sekunden kann
das Zündschloss frei bedient werden.
 Nach 30 Sekunden schaltet sich die
Stromversorgung des Fahrzeugs au-
tomatisch aus.
 Um die Stromversorgung des Fahr-
zeugs sofort auszuschalten, den
Zündschloss-Knopf innerhalb von 2
Sekunden vier Mal drücken.
GAU79040OPEN (Öffnen)
Die Sitzbank und Ablagefach A lassen sich
öffnen.
Zum Öffnen der Sitzbank den Knopf “SE-
AT” drücken und die Sitzbank hinten fas-
sen und anheben.
1. Abbiegen.
1
1. Drücken.
2. Abbiegen.
1
2
UB74G0G0.book Page 9 Tuesday, May 2, 2017 9:59 AM

Smart-Key- System
3-10
3
Zum Öffnen des Ablagefachs A den “LID”-
Knopf drücken.
HINWEIS
Vor dem Losfahren sicherstellen, dass Sitz-
bank und Ablagefach ordnungsgemäß ge-
schlossen sind.
Öffnun gspositions-Warnsystem
Unter den folgenden Bedingungen ertönt
der Smart-Key-Warnsummer, um zu ver-
hindern, dass Sie das Fahrzeug bei Zünd-
schlossstellung “OPEN” unverriegelt zu-
rücklassen.  Wenn sich das Zündschloss 3 Minu-
ten in Öffnungsstellung befindet
 Wenn der Smart Key bei Öffnungs-
stellung des Zündschlosses ausge-
schaltet wird
 Wenn der Smart Key bei Öffnungs-
stellung des Zündschlosses aus dem
Erfassungsbereich des Systems ent-
fernt wird
Wenn der Warnsummer nach 3 Minuten
anspricht, das Zündschloss auf “OFF”
oder “ ” stellen.
Ertönt der Warnsummer, da der Smart Key
ausgeschaltet wurde oder aus dem Erfas-
sungsbereich des Systems entfernt wurde,
das Smart-Key-System wieder einschalten
bzw. den Smart Key wieder in den Erfas-
sungsbereich bringen.
1. Taste “SEAT”
1. Ablagefach A
1
1
1. Knopf “LID”
1
UB74G0G0.book Page 10 Tuesday, May 2, 2017 9:59 AM

Smart-Key-S ystem
3-11
3
HINWEIS
Der Summer verstummt nach 1 Minu-
te.
 Die Sitzbank kann auch mit dem me-
chanischen Schlüssel geöffnet wer-
den. (Siehe Seite 4-21.)
GAU76521“” (verrie geln)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet.

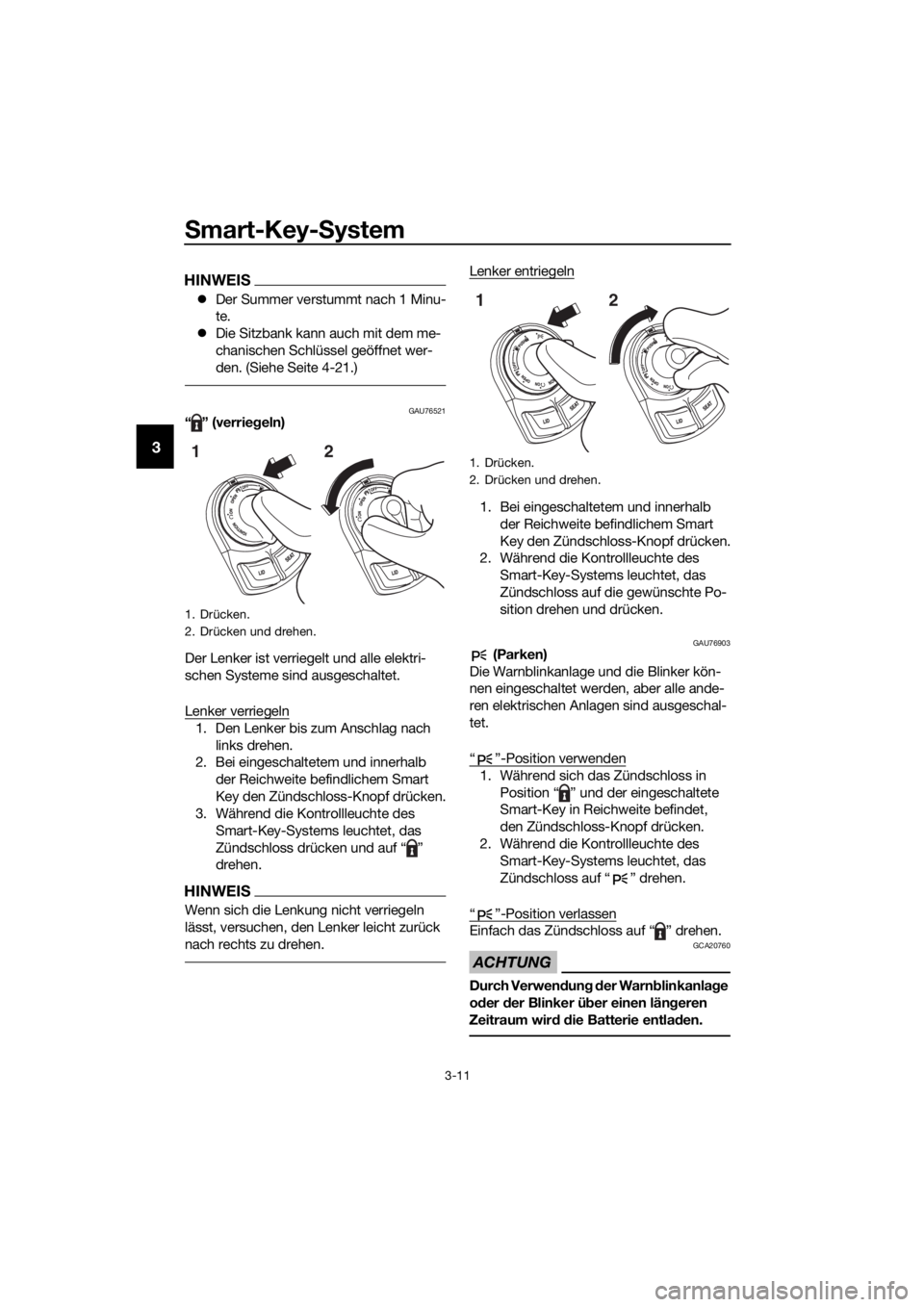

Lenker verriegeln
1. Den Lenker bis zum Anschlag nach links drehen.
2. Bei eingeschaltetem und innerhalb
der Reichweite befindlichem Smart
Key den Zündschloss-Knopf drücken.
3. Während die Kontrollleuchte des
Smart-Key-Systems leuchtet, das
Zündschloss drücken und auf “ ”
drehen.
HINWEIS
Wenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.
Lenker entriegeln
1. Bei eingeschaltetem und innerhalb der Reichweite befindlichem Smart
Key den Zündschloss-Knopf drücken.
2. Während die Kontrollleuchte des
Smart-Key-Systems leuchtet, das
Zündschloss auf die gewünschte Po-
sition drehen und drücken.
GAU76903 (Parken)
Die Warnblinkanlage und die Blinker kön-
nen eingeschaltet werden, aber alle ande-
ren elektrischen Anlagen sind ausgeschal-
tet.
“”-Position verwenden
1. Während sich das Zündschloss in Position “ ” und der eingeschaltete
Smart-Key in Reichweite befindet,
den Zündschloss-Knopf drücken.
2. Während die Kontrollleuchte des Smart-Key-Systems leuchtet, das
Zündschloss auf “ ” drehen.
“ ”-Position verlassen
Einfach das Zündschloss auf “ ” drehen.
ACHTUNG
GCA20760
Durch Verwen dung d er Warn blinkanla ge
o der der Blinker ü ber einen län geren
Zeitraum wir d d ie Batterie entla den.
1. Drücken.
2. Drücken und drehen.
1
21. Drücken.
2. Drücken und drehen.
12
UB74G0G0.book Page 11 Tuesday, May 2, 2017 9:59 AM

Smart-Key- System
3-12
3

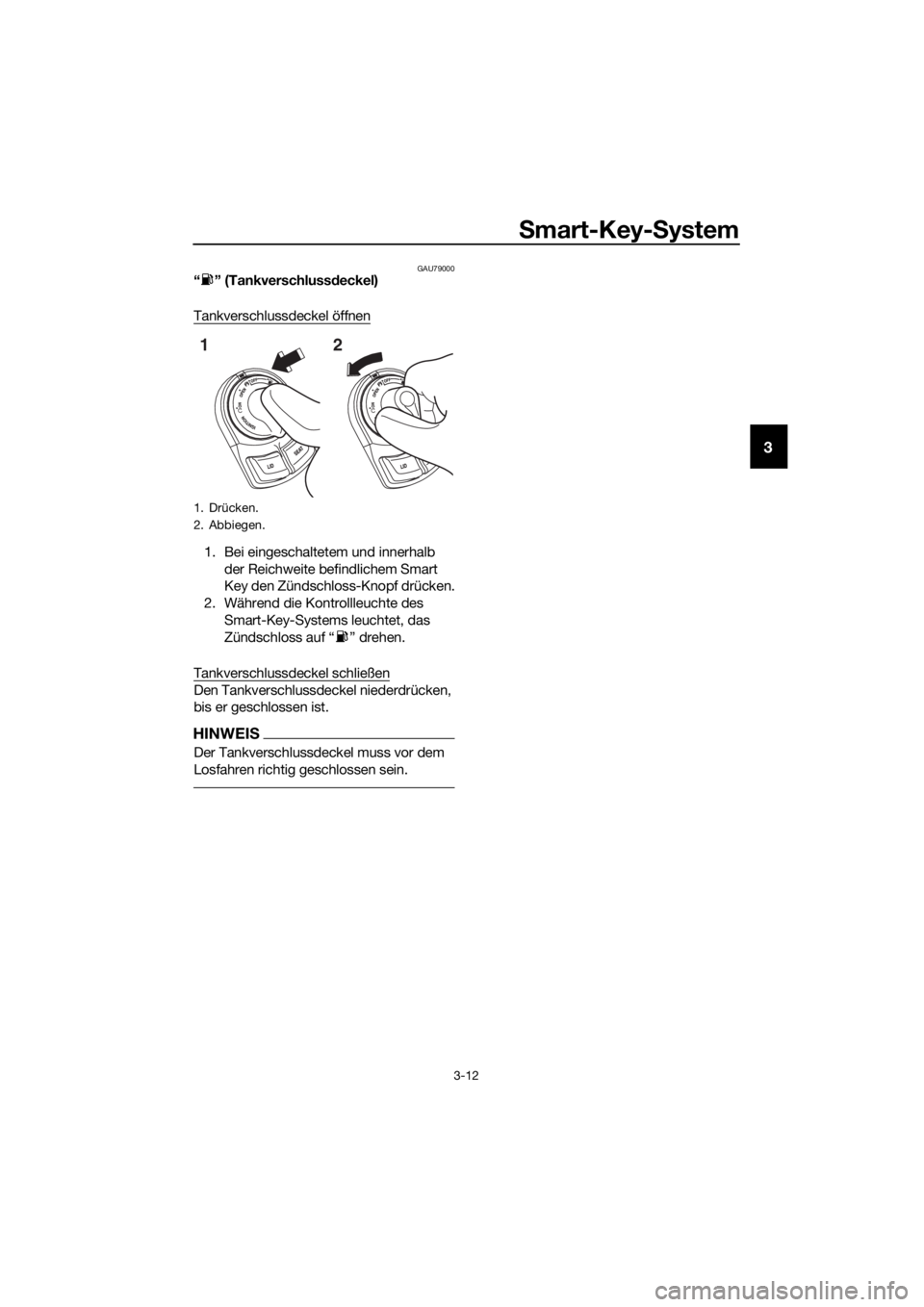

GAU79000“ ” (Tankverschluss deckel)
Tankverschlussdeckel öffnen
1. Bei eingeschaltetem und innerhalb der Reichweite befindlichem Smart
Key den Zündschloss-Knopf drücken.
2. Während die Kontrollleuchte des Smart-Key-Systems leuchtet, das
Zündschloss auf “ ” drehen.
Tankverschlussdeckel schließen
Den Tankverschlussdeckel niederdrücken,
bis er geschlossen ist.
HINWEIS
Der Tankverschlussdeckel muss vor dem
Losfahren richtig geschlossen sein.
1. Drücken.
2. Abbiegen.
12
UB74G0G0.book Page 12 Tuesday, May 2, 2017 9:59 AM

Funktionen der Instrumente un d Be dienung selemente
4-1
4
GAU4939C

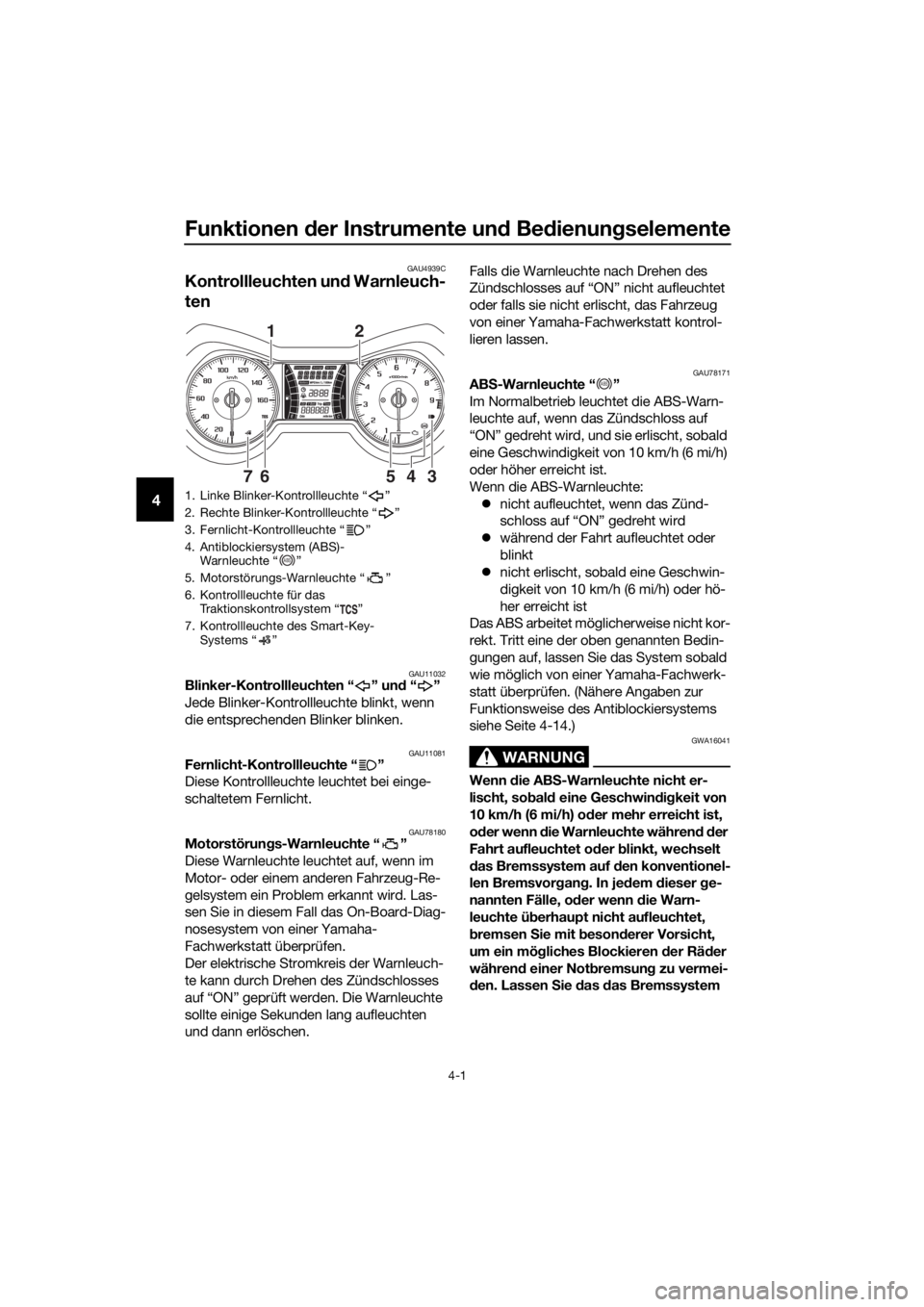

Kontrollleuchten und Warnleuch-
ten
GAU11032Blinker-Kontrollleuchten “ ” un d“”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.
GAU11081Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU78180Motorstörun gs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Motor- oder einem anderen Fahrzeug-Re-
gelsystem ein Problem erkannt wird. Las-
sen Sie in diesem Fall das On-Board-Diag-
nosesystem von einer Yamaha-
Fachwerkstatt überprüfen.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Zündschlosses
auf “ON” geprüft werden. Die Warnleuchte
sollte einige Sekunden lang aufleuchten
und dann erlöschen. Falls die Warnleuchte nach Drehen des
Zündschlosses auf “ON” nicht aufleuchtet
oder falls sie nicht erlischt, das Fahrzeug
von einer Yamaha-Fachwerkstatt kontrol-
lieren lassen.
GAU78171AB
S-Warnleuchte “ ”
Im Normalbetrieb leuchtet die ABS-Warn-
leuchte auf, wenn das Zündschloss auf
“ON” gedreht wird, und sie erlischt, sobald
eine Geschwindigkeit von 10 km/h (6 mi/h)
oder höher erreicht ist.
Wenn die ABS-Warnleuchte:  nicht aufleuchtet, wenn das Zünd-
schloss auf “ON” gedreht wird
 während der Fahrt aufleuchtet oder
blinkt
 nicht erlischt, sobald eine Geschwin-
digkeit von 10 km/h (6 mi/h) oder hö-
her erreicht ist
Das ABS arbeitet möglicherweise nicht kor-
rekt. Tritt eine der oben genannten Bedin-
gungen auf, lassen Sie das System sobald
wie möglich von einer Yamaha-Fachwerk-
statt überprüfen. (Nähere Angaben zur
Funktionsweise des Antiblockiersystems
siehe Seite 4-14.)
WARNUNG
GWA16041
Wenn die AB S-Warnleuchte nicht er-
lischt, so bal d eine Geschwin dig keit von
10 km/h (6 mi/h) o der mehr erreicht ist,
o der wenn die Warnleuchte während d er
Fahrt aufleuchtet o der blinkt, wechselt
d as Bremssystem auf den konventionel-
len Bremsvor gan g. In je dem dieser ge-
nannten Fälle, o der wenn die Warn-
leuchte ü berhaupt nicht aufleuchtet,
b remsen Sie mit b esonderer Vorsicht,
um ein mö gliches Blockieren d er Räder
währen d einer Not bremsun g zu vermei-
d en. Lassen S ie das das Bremssystem
1. Linke Blinker-Kontrollleuchte “ ”
2. Rechte Blinker-Kontrollleuchte “ ”
3. Fernlicht-Kontrollleuchte “ ”
4. Antiblockiersystem (ABS)-
Warnleuchte “ ”
5. Motorstörungs-Warnleuchte “ ”
6. Kontrollleuchte für das Traktionskontrollsystem “ ”
7. Kontrollleuchte des Smart-Key- Systems “ ”
12
36745
ABS
ABS
UB74G0G0.book Page 1 Tuesday, May 2, 2017 9:59 AM

Funktionen der Instrumente un d Bed ienung selemente
4-2
4
und d ie Stromkreise so bal d wie mö glich
von einer Yamaha-Fachwerkstatt ü ber-
prüfen.
HINWEIS
Es kann vorkommen, dass die ABS-Warn-
leuchte aufleuchtet wenn das Fahrzeug auf
dem Hauptständer steht und der Motor
hochgedreht wird, damit wird jedoch keine
Störung angezeigt.
In so einem Fall das Zündschloss zum
Rücksetzen der Kontrollleuchte einmal
aus- und dann wieder einschalten.
GAU78591Kontrollleuchte für d as Traktionskont-
rollsystem “TC S”
Diese Kontrollleuchte blinkt, wenn das
Traktionskontrollsystem eingreift.
Wenn das Traktionskontrollsystem ausge-
schaltet wird, leuchtet diese Kontrollleuch-
te. (Siehe Seite 4-15.)
HINWEIS
Beim Starten des Fahrzeugs sollte diese
Leuchte für einige Sekunden aufleuchten
und dann erlöschen. Falls die Leuchte nicht
aufleuchtet oder nicht wieder erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen.
GAU78600Kontrollleuchte des Smart-Key-
S ystems “ ”
Diese Kontrollleuchte kommuniziert den
Status des Smart-Key-Systems. Wenn das
Smart-Key-System normal funktioniert, ist
diese Kontrollleuchte aus. Wenn im Smart-
Key-System eine Störung vorliegt, blinkt
diese Kontrollleuchte. Die Kontrollleuchte
blinkt auch, wenn Kommunikation zwi-
schen Fahrzeug und Smart Key stattfindet
und bestimmte Funktionen des Smart-Key-
Systems ausgeführt werden.
GAU63542
Geschwin dig keitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.
Wenn die Stromversorgung des Fahrzeugs
eingeschaltet wird, wandert die Tachona-
del zur Prüfung des elektrischen Stromkrei-
ses einmal über den ganzen Geschwindig-
keitsbereich und kehrt dann wieder zurück
auf Null.

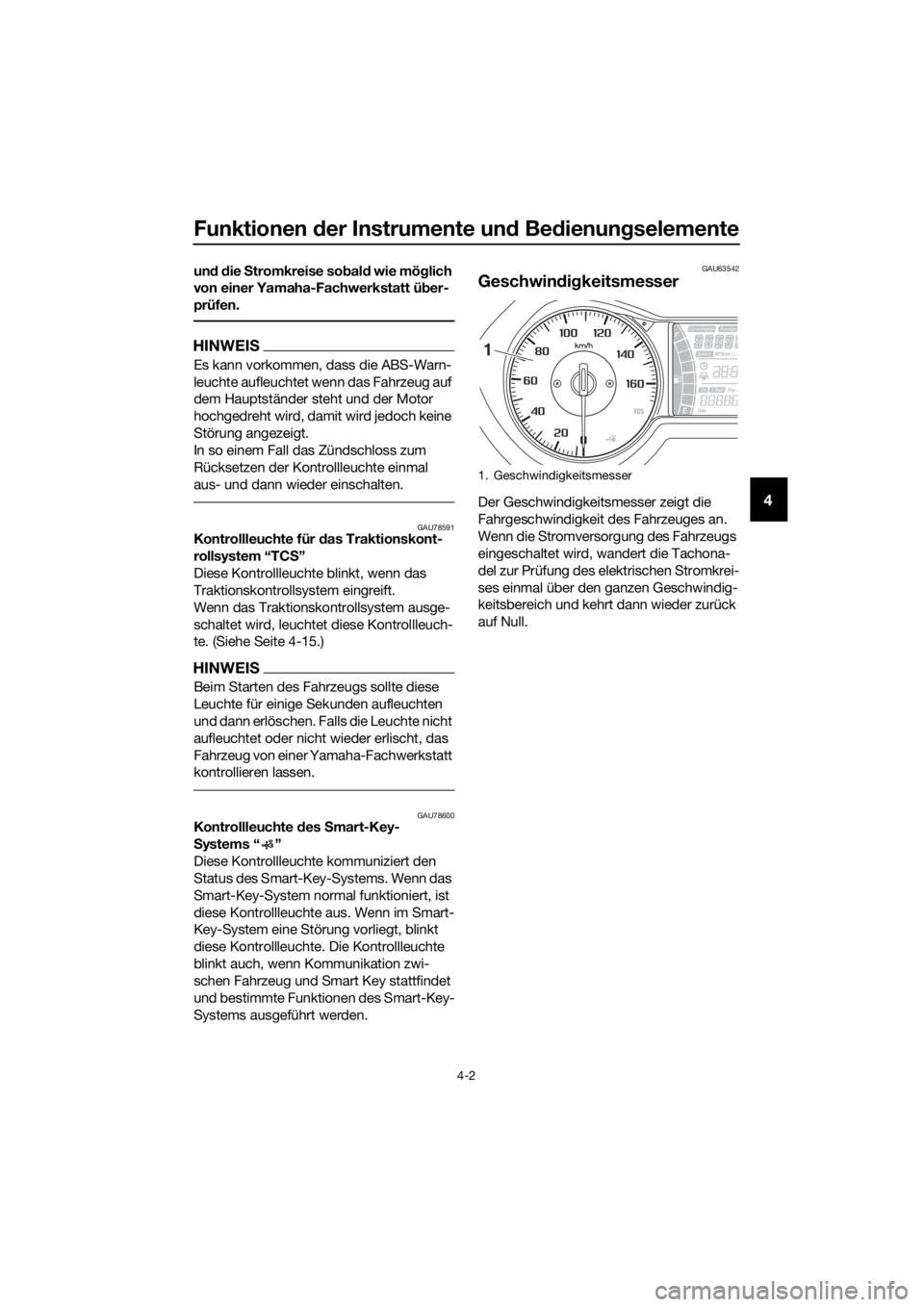

1. Geschwindigkeitsmesser
1
UB74G0G0.book Page 2 Tuesday, May 2, 2017 9:59 AM
