Funcionamento dos instrumentos
41
Os números exteriores × 1000 r/min e os seg-
mentos do visor no conta-rotações indicam a
velocidade do motor.
PJU43890Indicador do seletor do sentido de marcha
Este indicador apresenta as posições do se-
letor do sentido de marcha do deflector de
marcha à ré: “F” (marcha avante), “N” (ponto-
morto) e “R” (marcha à ré). (Ver os procedi-mentos de seleção do sentido de marcha na
página 32.)
PJU44010Indicador de caimento
Este indicador apresenta o ângulo de cai-
mento da tubeira do jato. Um dos dois seg-
mentos superiores do visor será mostrado
quando o ângulo de caimento é aumentado,
e quando o ângulo de caimento é diminuído
1Conta-rotações
11“F” (Posição de marcha avante)
1“N” (Posição de ponto-morto)
1“R” (Posição de marcha à ré)
1
1
1
UF2W73P0.book Page 41 Monday, July 25, 2016 5:11 PM

Funcionamento dos instrumentos
42
é mostrado um dos dois segmentos inferio-
res do visor. Quando está selecionada a po-
sição de ponto-morto da tubeira do jato, é
mostrado o segmento central do visor. (Ver
os procedimentos de seleção do ângulo de
caimento na página 35.)
PJU31515Indicador do nível de combustível
O indicador do nível de combustível mostra a
quantidade de combustível restante no re-
servatório de combustível. A quantidade de
combustível restante é indicada através de
oito segmentos no visor, que desaparecem
dois de cada vez à medida que o nível de
combustível diminui.
OBSERVAÇÃO:
A precisão do indicador do nível de combus-
tível varia de acordo com as condições defuncionamento. Utilizar esta função apenas
como referência.
PJU44020Aviso de nível de combustível baixo
Se o combustível restante no reservatório de
combustível descer para cerca de 18 L
(4.8 US gal, 4.0 Imp.gal), os dois segmentos
inferiores do nível de combustível, a luz avi-
sadora do nível de combustível e a luz indica-
dora “WARNING” piscam e o avisador
acústico soa intermitentemente durante 30
segundos.
Se o aviso de nível de combustível baixo for
ativado, reabastecer o reservatório de com-
bustível o mais brevemente possível. (Ver as
informações sobre o enchimento do reserva-
tório de combustível na página 52.)
Após o reabastecimento do reservatório de
combustível, os sinais de aviso desaparece-
rão quando for ligado o motor.
1Indicador de caimento
1
1Indicador do nível de combustível
1
UF2W73P0.book Page 42 Monday, July 25, 2016 5:11 PM

Funcionamento dos instrumentos
43

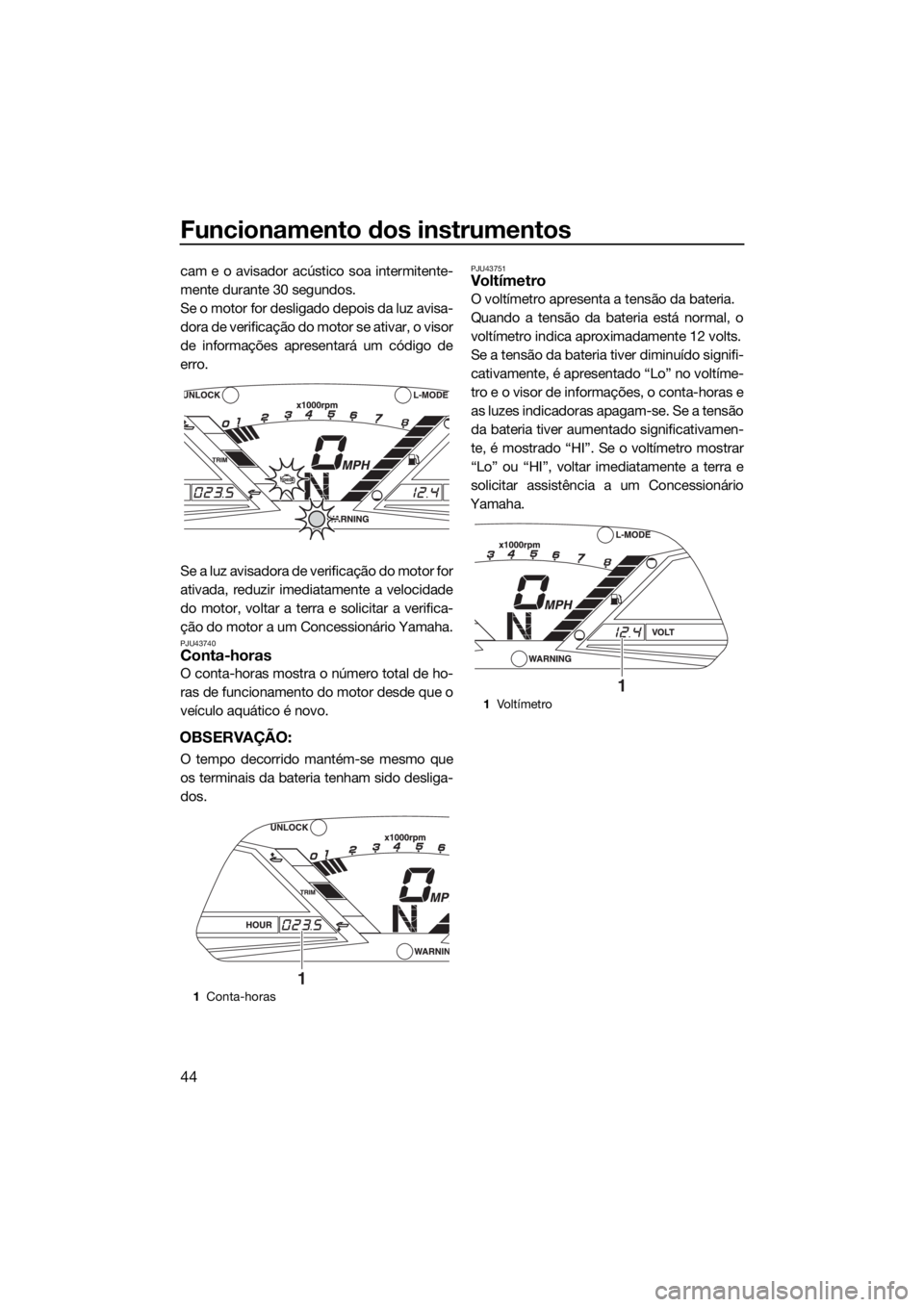

PJU43720Aviso da pressão do óleo
Se a pressão do óleo descer significativa-
mente, a luz avisadora da pressão do óleo, a
luz avisadora de verificação do motor e a luz
indicadora “WARNING” piscam e o avisador
acústico soa intermitentemente durante 30
segundos. Simultaneamente, a velocidade
máxima do motor é limitada.
Se a luz avisadora da pressão do óleo for ati-
vada, reduzir imediatamente a velocidade do
motor, voltar a terra e verificar o nível do óleo
do motor. (Ver as informações sobre a verifi-
cação do nível do óleo do motor na página
55.) Se o nível do óleo for suficiente, solicitar
a um Concessionário Yamaha a verificação
do veículo aquático.
PJU43901Aviso de sobreaquecimento do motor
Se a temperatura do motor subir significati-
vamente, a luz avisadora de sobreaqueci-
mento do motor, a luz avisadora de
verificação do motor e a luz indicadora
“WARNING” piscam e o avisador acústico
soa intermitentemente. Decorridos 5 segun-
dos, a luz avisadora de sobreaquecimento
do motor e a luz indicadora “WARNING” dei-
xam de piscar, permanecem ligadas e o avi-
sador acústico soa continuamente. Após 30
segundos, o avisador acústico desliga-se.
Enquanto o avisador de sobreaquecimentodo motor estiver ativado, a velocidade máxi-
ma do motor é limitada.
Se o avisador de sobreaquecimento do mo-
tor for ativado, reduzir imediatamente a velo-
cidade do motor, voltar a terra e verificar se
existe descarga de água pela saída piloto da
água de refrigeração com o motor em funcio-
namento. Caso não haja descarga de água,
desligar o motor e verificar se a tomada do
jato está obstruída. (Consultar mais informa-
ções sobre a tomada do jato na página 100.)
ADVERTÊNCIA: Caso não seja possível lo-
calizar e reparar a causa do sobreaqueci-
mento, contactar um Concessionário
Yamaha. O facto de continuar a utilizar o
veículo a alta velocidade pode danificar
seriamente o motor.
[PCJ00042]
PJU43731
Aviso de verificação do motor
E m ca s o de a n o m a li a de u m s en s o r o u d e u m
curto-circuito, a luz avisadora de verificação
do motor e a luz avisadora “WARNING” pis-
UF2W73P0.book Page 43 Monday, July 25, 2016 5:11 PM

Funcionamento dos instrumentos
44
cam e o avisador acústico soa intermitente-
mente durante 30 segundos.
Se o motor for desligado depois da luz avisa-
dora de verificação do motor se ativar, o visor
de informações apresentará um código de
erro.
Se a luz avisadora de verificação do motor for
ativada, reduzir imediatamente a velocidade
do motor, voltar a terra e solicitar a verifica-
ção do motor a um Concessionário Yamaha.
PJU43740Conta-horas
O conta-horas mostra o número total de ho-
ras de funcionamento do motor desde que o
veículo aquático é novo.
OBSERVAÇÃO:
O tempo decorrido mantém-se mesmo que
os terminais da bateria tenham sido desliga-
dos.
PJU43751Voltímetro
O voltímetro apresenta a tensão da bateria.
Quando a tensão da bateria está normal, o
voltímetro indica aproximadamente 12 volts.
Se a tensão da bateria tiver diminuído signifi-
cativamente, é apresentado “Lo” no voltíme-
tro e o visor de informações, o conta-horas e
as luzes indicadoras apagam-se. Se a tensão
da bateria tiver aumentado significativamen-
te, é mostrado “HI”. Se o voltímetro mostrar
“Lo” ou “HI”, voltar imediatamente a terra e
solicitar assistência a um Concessionário
Yamaha.
1Conta-horas
1
1Voltímetro
1
UF2W73P0.book Page 44 Monday, July 25, 2016 5:11 PM

Funcionamento do equipamento
45
PJU40334
EquipamentoPJU42203Bancos
Os bancos dianteiro e traseiro são amovíveis.
Remover os bancos para aceder ao compar-
timento do motor e ao compartimento de ar-
mazenamento estanque amovível.

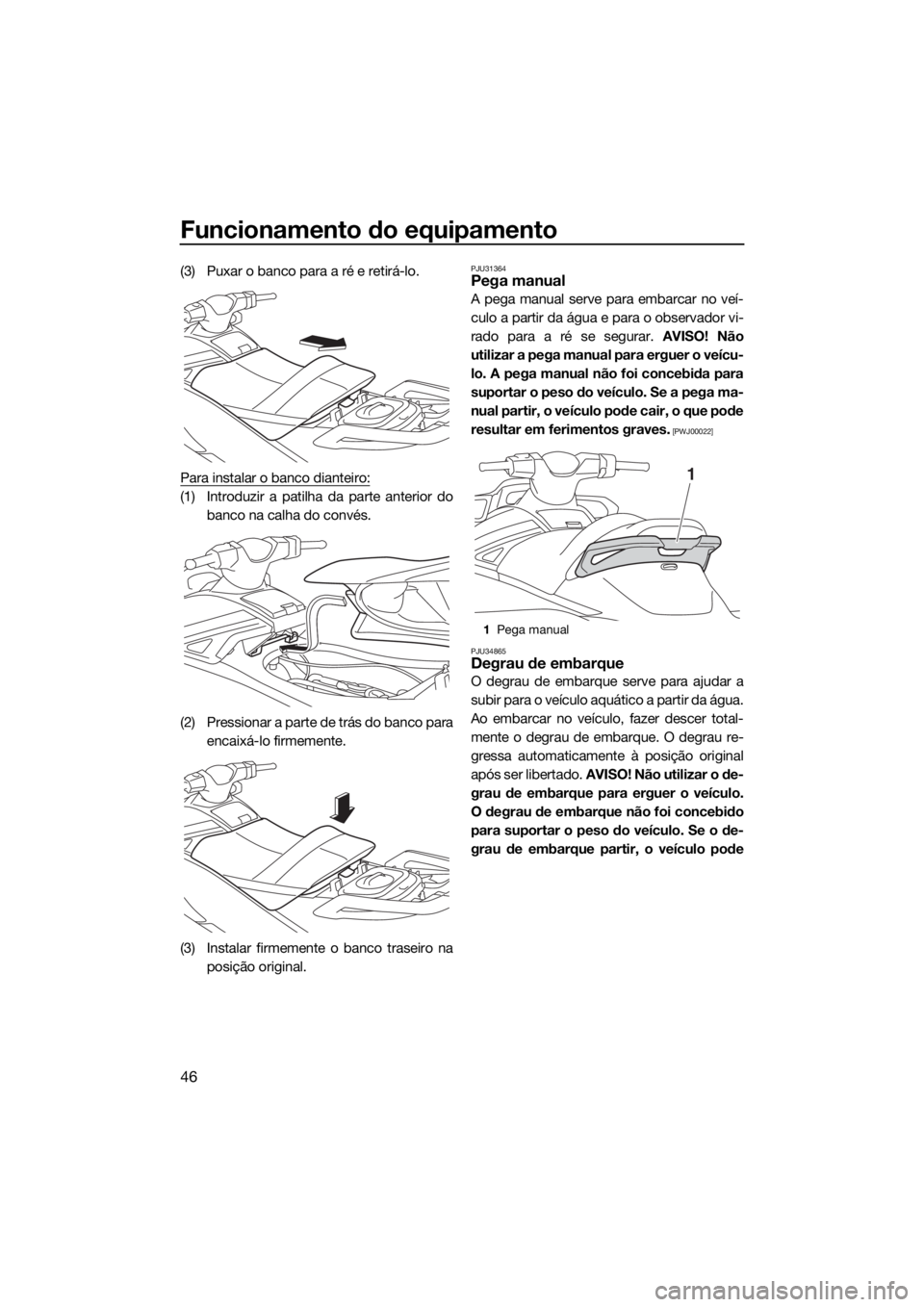

Para remover o banco traseiro:
(1) Puxar o trinco do banco traseiro para
cima e levantar a parte de trás do banco.
(2) Puxar o banco para a ré e retirá-lo.Para instalar o banco traseiro:
(1) Introduzir as patilhas da parte da frente
do banco nas calhas do convés.
(2) Pressionar a parte de trás do banco para
encaixá-lo firmemente.

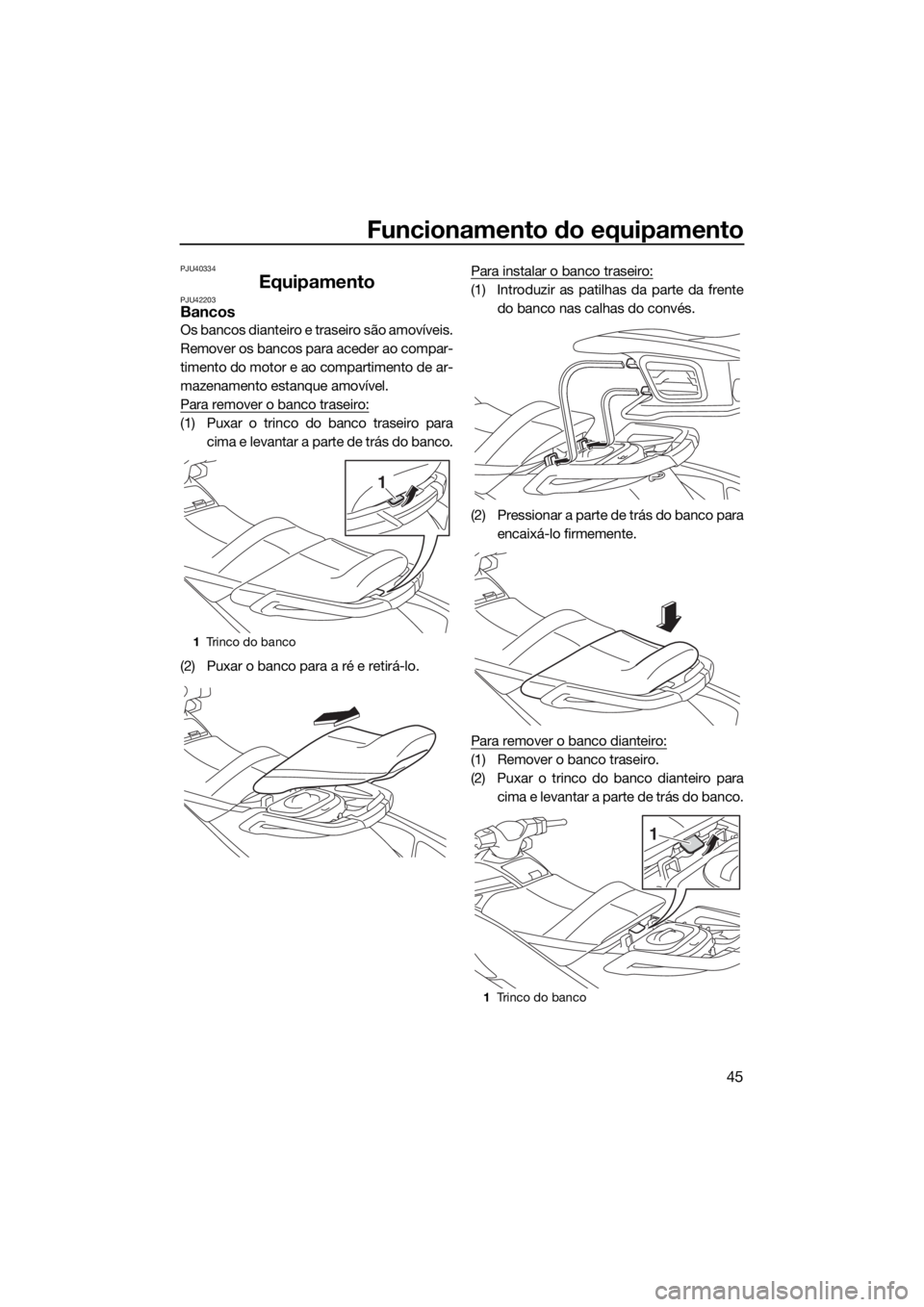

Para remover o banco dianteiro:
(1) Remover o banco traseiro.
(2) Puxar o trinco do banco dianteiro para
cima e levantar a parte de trás do banco.
1Trinco do banco
1
1Tr i n c o d o b a n c o
1
UF2W73P0.book Page 45 Monday, July 25, 2016 5:11 PM

Funcionamento do equipamento
46
(3) Puxar o banco para a ré e retirá-lo.
Para instalar o banco dianteiro:
(1) Introduzir a patilha da parte anterior do
banco na calha do convés.
(2) Pressionar a parte de trás do banco para
encaixá-lo firmemente.
(3) Instalar firmemente o banco traseiro na
posição original.
PJU31364Pega manual
A pega manual serve para embarcar no veí-
culo a partir da água e para o observador vi-
rado para a ré se segurar. AVISO! Não
utilizar a pega manual para erguer o veícu-
lo. A pega manual não foi concebida para
suportar o peso do veículo. Se a pega ma-
nual partir, o veículo pode cair, o que pode
resultar em ferimentos graves.
[PWJ00022]
PJU34865

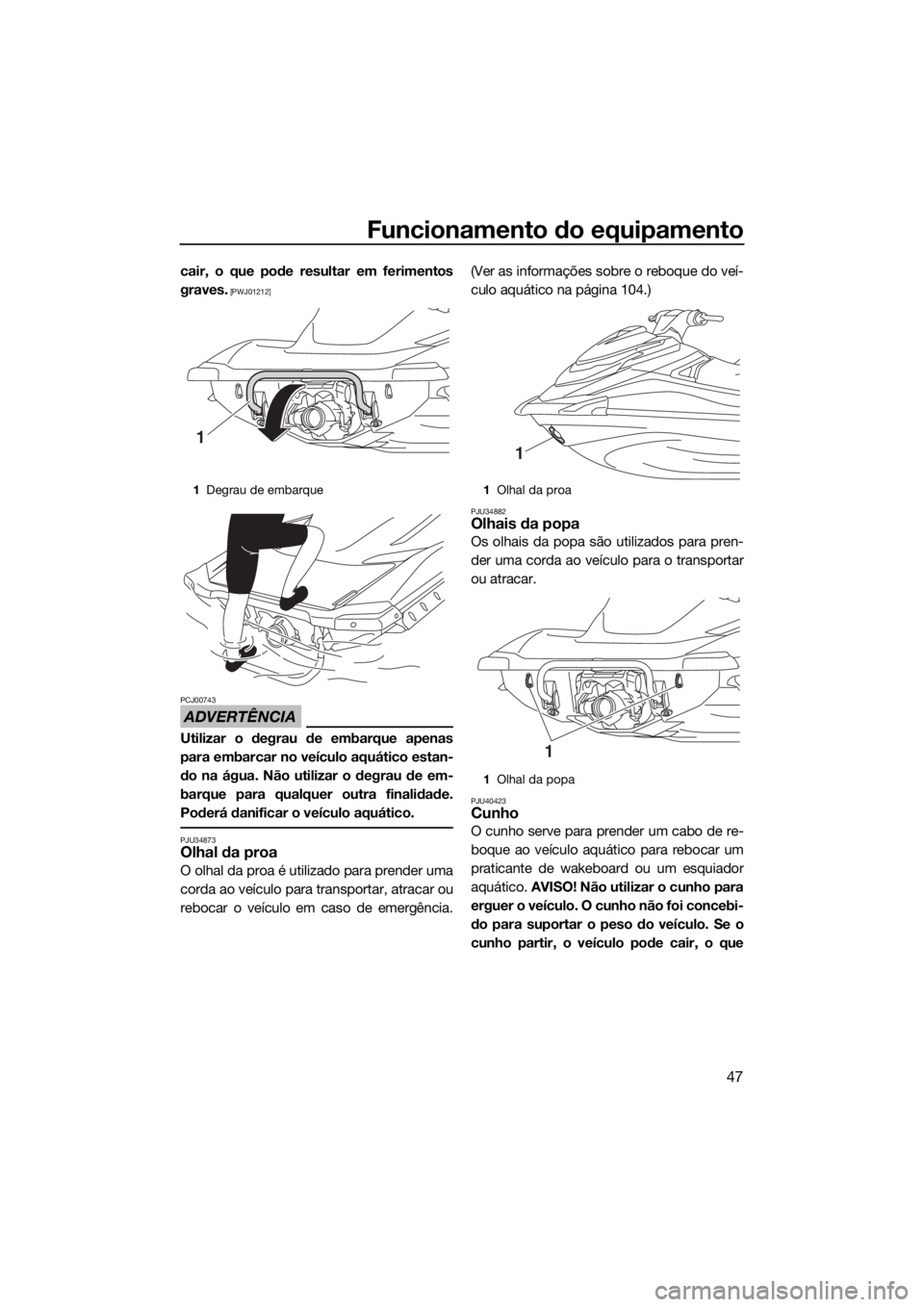

Degrau de embarque
O degrau de embarque serve para ajudar a
subir para o veículo aquático a partir da água.
Ao embarcar no veículo, fazer descer total-
mente o degrau de embarque. O degrau re-
gressa automaticamente à posição original
após ser libertado. AVISO! Não utilizar o de-
grau de embarque para erguer o veículo.
O degrau de embarque não foi concebido
para suportar o peso do veículo. Se o de-
grau de embarque partir, o veículo pode
1Pega manual
1
UF2W73P0.book Page 46 Monday, July 25, 2016 5:11 PM

Funcionamento do equipamento
47
cair, o que pode resultar em ferimentos
graves.
[PWJ01212]
ADVERTÊNCIA
PCJ00743
Utilizar o degrau de embarque apenas
para embarcar no veículo aquático estan-
do na água. Não utilizar o degrau de em-
barque para qualquer outra finalidade.
Poderá danificar o veículo aquático.

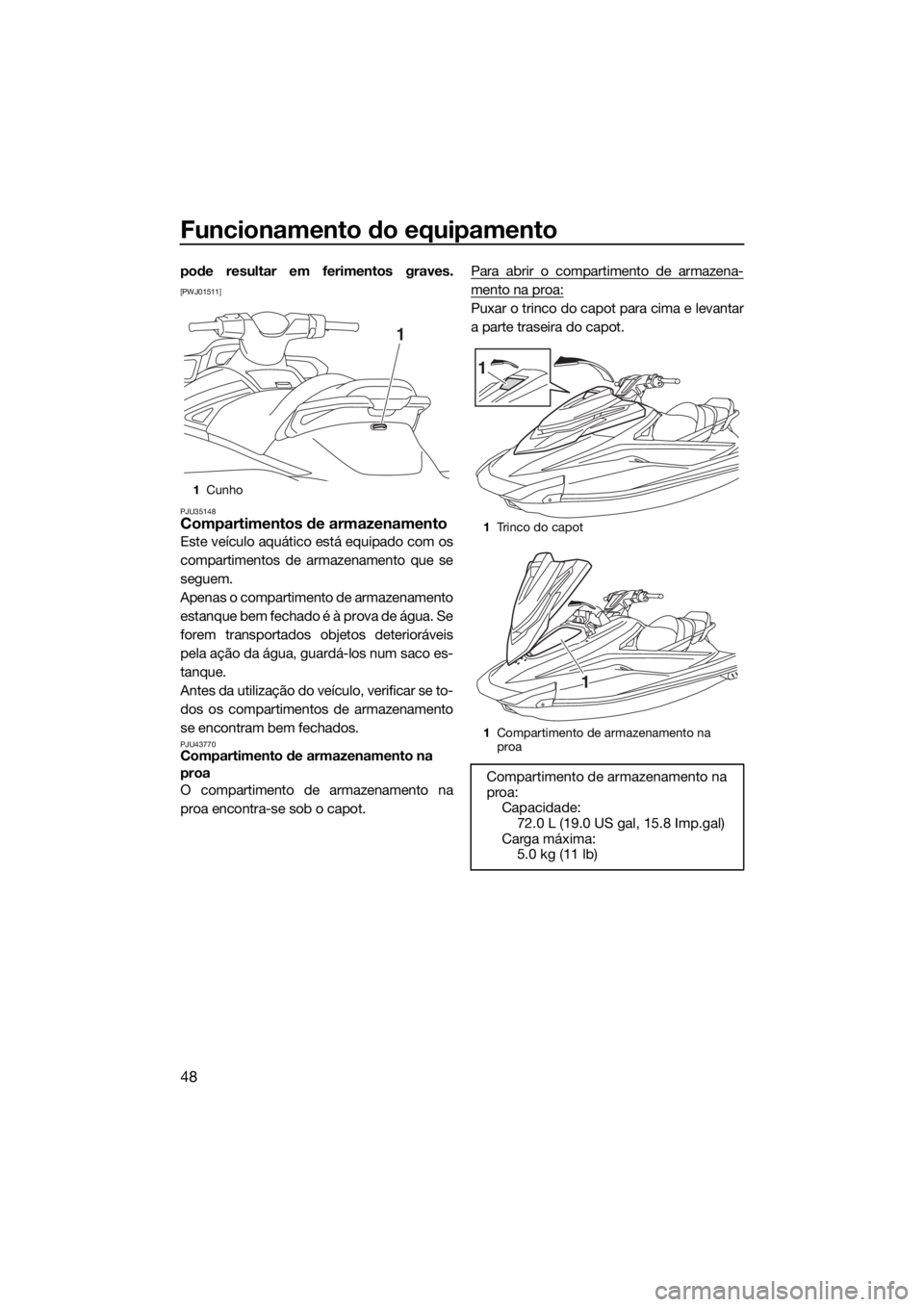

PJU34873Olhal da proa
O olhal da proa é utilizado para prender uma
corda ao veículo para transportar, atracar ou
rebocar o veículo em caso de emergência.(Ver as informações sobre o reboque do veí-
culo aquático na página 104.)
PJU34882Olhais da popa
Os olhais da popa são utilizados para pren-
der uma corda ao veículo para o transportar
ou atracar.
PJU40423Cunho
O cunho serve para prender um cabo de re-
boque ao veículo aquático para rebocar um
praticante de wakeboard ou um esquiador
aquático. AVISO! Não utilizar o cunho para
erguer o veículo. O cunho não foi concebi-
do para suportar o peso do veículo. Se o
cunho partir, o veículo pode cair, o que
1Degrau de embarque
1
1Olhal da proa
1Olhal da popa
1
1
UF2W73P0.book Page 47 Monday, July 25, 2016 5:11 PM

Funcionamento do equipamento
48
pode resultar em ferimentos graves.
[PWJ01511]
PJU35148
Compartimentos de armazenamento
Este veículo aquático está equipado com os
compartimentos de armazenamento que se
seguem.
Apenas o compartimento de armazenamento
estanque bem fechado é à prova de água. Se
forem transportados objetos deterioráveis
pela ação da água, guardá-los num saco es-
tanque.
Antes da utilização do veículo, verificar se to-
dos os compartimentos de armazenamento
se encontram bem fechados.
PJU43770Compartimento de armazenamento na
proa
O compartimento de armazenamento na
proa encontra-se sob o capot.Para abrir o compartimento de armazena-
mento na proa:
Puxar o trinco do capot para cima e levantar
a parte traseira do capot.
1Cunho
1
1Trinco do capot
1Compartimento de armazenamento na
proa
Compartimento de armazenamento na
proa:
Capacidade:
72.0 L (19.0 US gal, 15.8 Imp.gal)
Carga máxima:
5.0 kg (11 lb)
1
1
1
