2017 YAMAHA VIKING Owners Manual

1-1
1
EBU33410

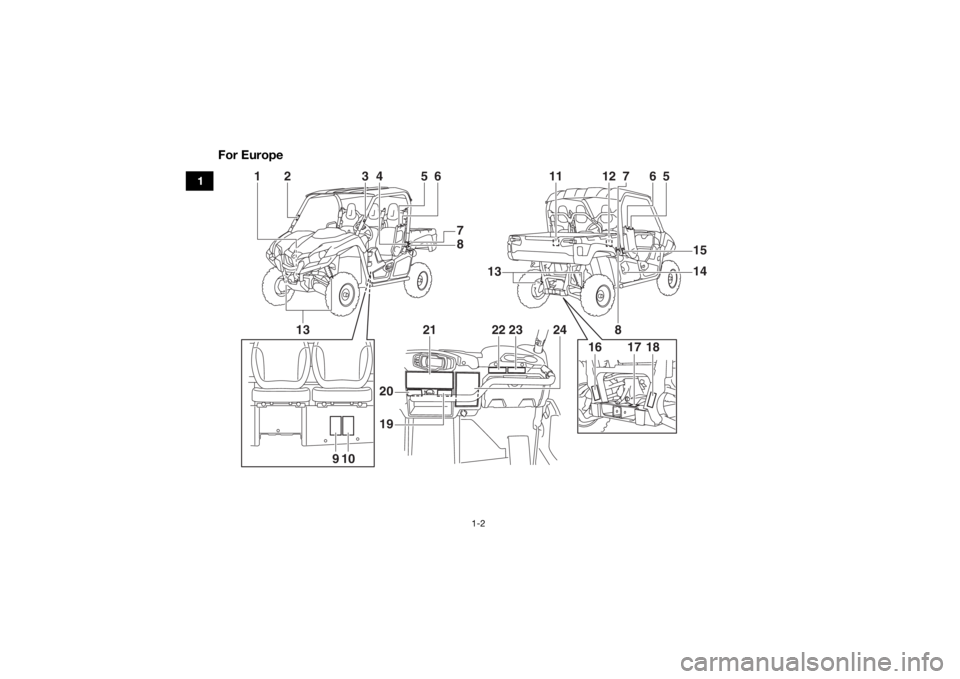

LOCATION OF THE WARNING AND SPECIFICATION LABELS
EBU33422Read and understand all of the labels on your vehicle. They contain important information for safe
and proper operation of your vehicle.
Never remove any labels from your vehicle. If a label becomes difficult to read or comes off, a
replacement label is available from your Yamaha dealer.UB427BE0.book Page 1 Friday, February 5, 2016 2:14 PM

1-2
1
For Europe
21
24
2
1
4
5
6
6
5
7
3
16
17
18
13
8
109 22
2311
12
78
1514
1920
13
UB427BE0.book Page 2 Friday, February 5, 2016 2:14 PM

1-3
1

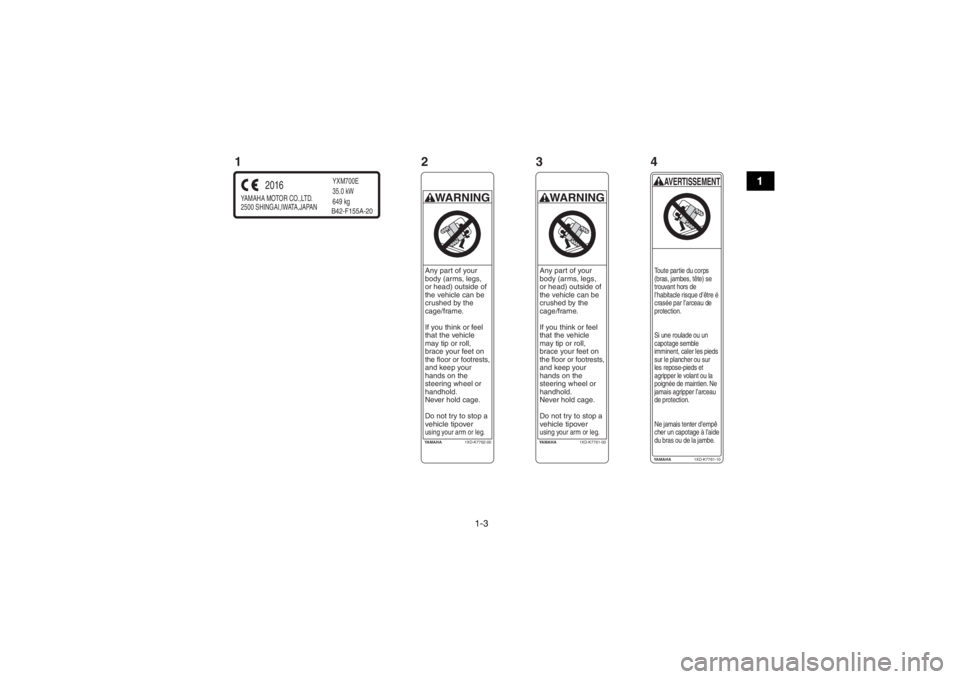

YAMAHA MOTOR CO.,LTD.
2500 SHINGAI,IWATA,JAPAN
2016
YXM700E
35.0 kW
649 kgB42-F155A-20
YA M A H A1XD-K7761-00WARNINGAny part of your
body (arms, legs,
or head) outside of
the vehicle can be
crushed by the
cage/frame.
If you think or feel
that the vehicle
may tip or roll,
brace your feet on the floor or footrests,and keep your
hands on the
steering wheel or
handhold.
Never hold cage.
Do not try to stop a vehicle tipover using your arm or leg.
YA M A H A1XD-K7761-10AVERTISSEMENTToute partie du corps
(bras, jambes, tête) se
trouvant hors de
l’habitacle risque d’être é
crasée par l’arceau de
protection.
Si une roulade ou un
capotage semble
imminent, caler les pieds
sur le plancher ou sur
les repose-pieds et
agripper le volant ou la
poignée de maintien. Ne
jamais agripper l’arceau
de protection.
Ne jamais tenter d’empê
cher un capotage à l’aide
du bras ou de la jambe.
YAMAHA1XD-K7762-00WARNINGAny part of your
body (arms, legs,
or head) outside of
the vehicle can be
crushed by the
cage/frame.
If you think or feel
that the vehicle
may tip or roll,
brace your feet on the floor or footrests,and keep your
hands on the
steering wheel or
handhold.
Never hold cage.
Do not try to stop a vehicle tipover using your arm or leg.
1 234
UB427BE0.book Page 3 Friday, February 5, 2016 2:14 PM

1-4
1

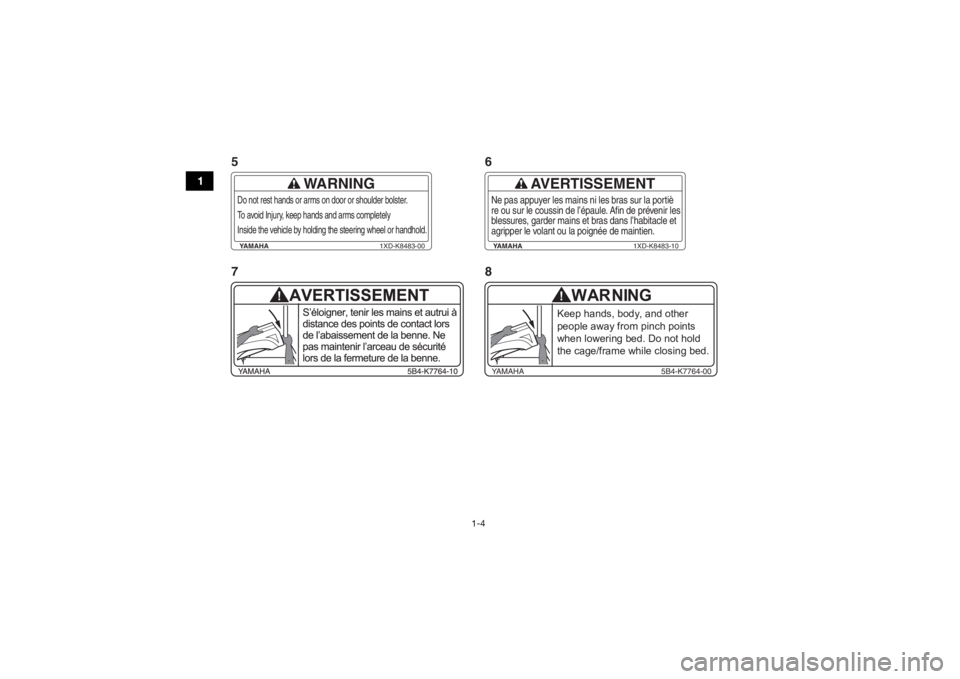

YAMAHA1XD-K8483-00
WARNING
Do not rest hands or arms on door or shoulder bolster.
To avoid Injury, keep hands and arms completely
Inside the vehicle by holding the steering wheel or handhold.
YAMAHA1XD-K8483-10
AVERTISSEMENT
Ne pas appuyer les mains ni les bras sur la portiè
re ou sur le coussin de l’épaule. Afin de prévenir les
blessures, garder mains et bras dans l’habitacle et
agripper le volant ou la poignée de maintien.
Keep hands, body, and other
people away from pinch points
when lowering bed. Do not hold
the cage/frame while closing bed.
YAMAHA 5B4-K7764-00
WARNING
!
56
78
UB427BE0.book Page 4 Friday, February 5, 2016 2:14 PM

1-5
1

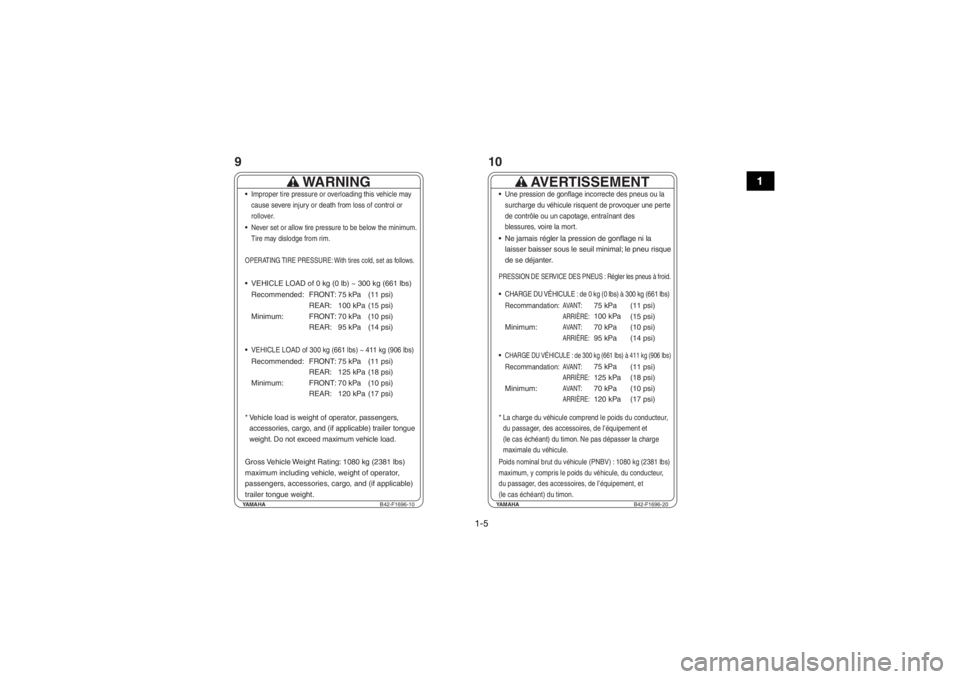

YAMAHAB42-F1696-10
WARNING
Improper tire pressure or overloading this vehicle may
cause severe injury or death from loss of control or
rollover.Never set or allow tire pressure to be below the minimum.
Tire may dislodge from rim. VEHICLE LOAD of 0 kg (0 lb) ~ 300 kg (661 lbs)
Recommended: FRONT: REAR:
Minimum: FRONT: REAR:75 kPa
100 kPa
70 kPa
95 kPa
VEHICLE LOAD of 300 kg (661 lbs) ~ 411 kg (906 lbs)Recommended: FRONT: REAR:
Minimum: FRONT: REAR:75 kPa
125 kPa
70 kPa
120 kPa (11 psi)
(15 psi)
(10 psi)
(14 psi)
(11 psi)
(18 psi)
(10 psi)
(17 psi)
*Vehicle load is weight of operator, passengers,
accessories, cargo, and (if applicable) trailer tongue
weight. Do not exceed maximum vehicle load.Gross Vehicle Weight Rating: 1080 kg (2381 lbs)
maximum including vehicle, weight of operator,
passengers, accessories, cargo, and (if applicable)
trailer tongue weight.OPERATING TIRE PRESSURE: With tires cold, set as follows.
YAMAHA B42-F1696-20
AVERTISSEMENT
Une pression de gonflage incorrecte des pneus ou la
surcharge du véhicule risquent de provoquer une perte
de contrôle ou un capotage, entraînant des
blessures, voire la mort. Ne jamais régler la pression de gonflage ni la
laisser baisser sous le seuil minimal; le pneu risque
de se déjanter.
CHARGE DU VÉHICULE : de 0 kg (0 lbs) à 300 kg (661 lbs)Recommandation:
AVA N T:
ARRIÈRE:
Minimum:
AVA N T:
ARRIÈRE:
CHARGE DU VÉHICULE : de 300 kg (661 lbs) à 411 kg (906 lbs)Recommandation:
AVA N T:
ARRIÈRE:
Minimum:
AVA N T:
ARRIÈRE:
(11 psi)
(15 psi)
(10 psi)
(14 psi)
(11 psi)
(18 psi)
(10 psi)
(17 psi)
75 kPa
100 kPa
70 kPa
95 kPa
75 kPa
125 kPa
70 kPa
120 kPa
*
La charge du véhicule comprend le poids du conducteur,
du passager, des accessoires, de l’équipement et
(le cas échéant) du timon. Ne pas dépasser la charge
maximale du véhicule.Poids nominal brut du véhicule (PNBV) : 1080 kg (2381 lbs)
maximum, y compris le poids du véhicule, du conducteur,
du passager, des accessoires, de l’équipement, et
(le cas échéant) du timon.PRESSION DE SERVICE DES PNEUS : Régler les pneus à froid.
91 0
UB427BE0.book Page 5 Friday, February 5, 2016 2:14 PM

1-6
1
YAMAHAB42-F4897-00
WARNING
Load or trailer may affect handling and stability.
Do not exceed the maximum load ratings for thecargo bed , trailer tongue, or vehicle.
When loaded with cargo or towing a trailer: Reduce speed and allow more room to stop.
Turn gradually and slowly.
Avoid hills and rough terrain. Secure cargo so that it will not shift - a loose loadcould change handling unexpectedly or be thrown
forward and strike occupants.
Keep weight in the cargo bed centered side to side and as low as possible. Top-heavy loads increase the risk of a
rollover.
Do not tow or pull objects from any point other than the trailer hitch bracket or winch (if installed).
Read Owner’s Manual before loading, towing, or pulling objects.
Improper use of cargo bed or
cage/frame can result
in severe injury or
death from loss of
control, overturn or
other accidents.
Maximum Load in Cargo Bed: 600 lbs (272 kg)
Maximum Vehicle Load: 906 lbs (411 kg)
Never carry
passengers
in cargo bed.
YAMAHA
B42-F4897-10
AVERTISSEMENT
Charge maximale dans la caisse : 272 kg (600 lbs)
Charge maximale du véhicule : 411 kg (906 lbs)
Une charge ou une remorque peut nuire à la maniabilité et
à l’équilibre du véhicule.
Lors du transport d’une charge ou lors du remorquage :
Lire le Manuel du propriétaire avant de charger le véhicule,
de tirer ou de remorquer une charge.– Ne pas dépasser la limite de charge nominale pour la caisse
de chargement, le timon et le véhicule.– Réduire la vitesse et prévoir une distance de freinage accrue.– Négocier les virages progressivement et lentement.
– Éviter les pentes et les terrains accidentés.– Arrimer solidement toute charge – un article mal arrimé
pourrait nuire soudainement à la maniabilité ou être projeté
vers l’avant et heurter un occupant.– Répartir le poids de la charge de façon équilibrée et le plus
bas possible dans la caisse; une charge mal équilibrée augmente
le risque de capotage.– Ne tirer ni ne remorquer aucun objet d’un point autre que la
fixation du timon ou le treuil (le cas échéant).Le mauvais usage de la caisse de chargement ou de l’arceau de
protection peut provoquer de graves blessures ou la mort par suite
d’une perte de contrôle, d’un capotage ou d’un accident quelconque.
Aucun passager
dans la caisse de
chargement
1112
UB427BE0.book Page 6 Friday, February 5, 2016 2:14 PM

1-7
1
YAMAHA1XD-K7762-10AVERTISSEMENTToute partie du corps
(bras, jambes, tête) se
trouvant hors de
l’habitacle risque d’être é
crasée par l’arceau de
protection.
Si une roulade ou un
capotage semble
imminent, caler les pieds
sur le plancher ou sur
les repose-pieds et
agripper le volant ou la
poignée de maintien. Ne
jamais agripper l’arceau
de protection.
Ne jamais tenter d’empê
cher un capotage à l’aide
du bras ou de la jambe.
YAMAHA
1XD-F151K-00
WARNING
Improperly loading a trailer
or pulling an object can
affect handling, stability, and
risk of overturn or other
accidents.
Secure load to prevent it
from shifting.
Never load more than 490 N (50 kgf)/110 lbf tongue
weight on towing bracket.
Do not tow more than 6664 N(680 kgf)/1500 lbf
rolling weight (trailer plus
cargo).
Tow or pull only from hitch bracket.
Read Owner’s Manual before loading, towing, or
pulling objects.
1HP-F2259-21
15 16
14 13
UB427BE0.book Page 7 Friday, February 5, 2016 2:14 PM

1-8
1
YAMAHA1XD-F151K-10
AVERTISSEMENT
Le chargement ou le tirage
incorrects d’une remorque
ou d’un objet peut modifier la
maniabilité et l’équilibre, et
risque de provoquer un
capotage ou autre accident.
Attacher solidement le
chargement afin de
l’immobiliser.
Ne jamais dépasser le poids en
flèche de 490 N(50 kgf)/110 lbf
du dispositif d’attelage.Ne pas remorquer une
charge totale de plus de
6664 N(680 kgf)/1500 lbf
(remorque plus chargement).N’attacher charge ou remorque
qu’au support de fixation
d’attelage.Lire le manuel du propriétaire
avant de charger le véhicule et
de remorquer ou tirer une charge.

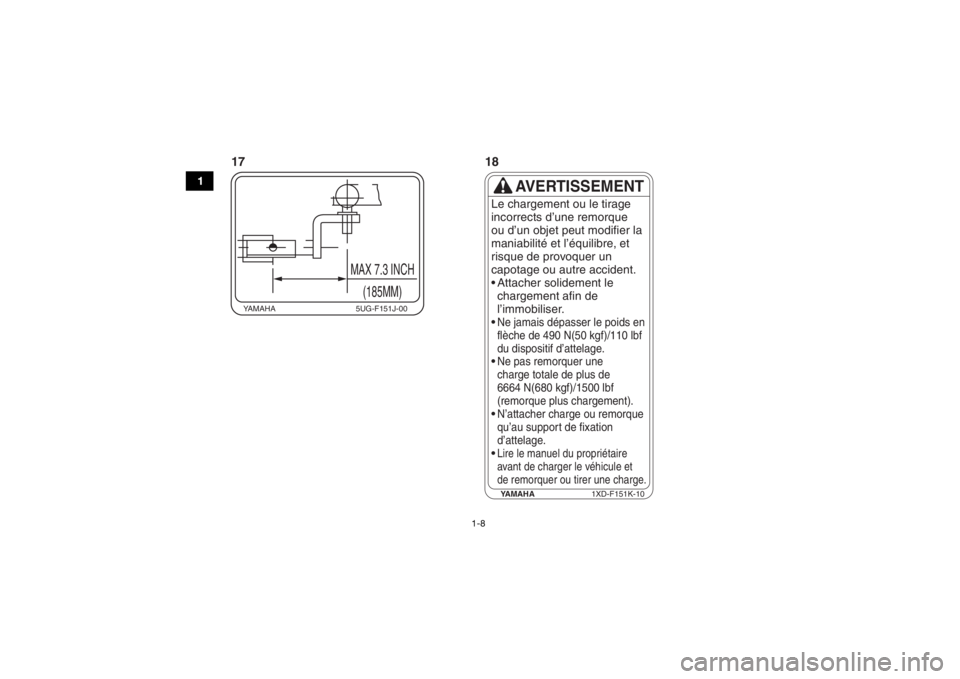

YAMAHA
5UG-F151J-00
MAX 7.3 INCH
(185MM)
17 18
UB427BE0.book Page 8 Friday, February 5, 2016 2:14 PM
