2017 YAMAHA MT-125 display

Functies van instrumenten en bedieningselementen
3-4
3
DAUM3423
Multifunctionele meter
OPMERKING
Als de sleutel naar “ON” wordt ge-
draaid, verschijnen alle segmenten
kort op het multifunctionele display
om het elektrische circuit te testen. De
snelheidsmeter, toerenteller, brand-
stofmeter en koelvloeistoftempera-
tuurmeter voeren een displaycontrole
uit en er schuift een welkomstbericht
over het multifunctionele display.Voor Verenigd Koninkrijk: de weerga-
ven van de multifunctionele meter
kunnen worden gewisseld tussen kilo-
meters en mijlen (zie “Snelheidsme-
ter”).
WAARSCHUWING
DWA12423
Zorg dat de machine stilstaat voordat u
wijzigingen in de instellingen van de
multifunctionele meter gaat aanbren-
gen. Het aanbrengen van wijzigingen tij-
dens het rijden kan u afleiden en
vergroot het risico op een ongeval.
Snelheidsmeter
De snelheidsmeter geeft de rijsnelheid van
de machine weer in kilometer per uur
(km/h).
Voor Verenigd Koninkrijk: om te wisselen
naar mijl per uur (of omgekeerd) doet u het
volgende.
1. Draai de sleutel naar “OFF”.
2. Houd de “SELECT”-toets en de “RE-
SET”-toets ingedrukt en draai de sleu-
tel naar “ON”. Laat vervolgens de
toetsen los.
3. Gebruik de “SELECT”-toets om te
wisselen tussen kilometers of mijlen
en houd vervolgens de “SELECT”-
toets twee seconden ingedrukt om de
instelling te bevestigen.
1. Schakelaar “INFO”
2. “RESET”-toets
3. “SELECT”-toets
1. Temperatuurmeter koelvloeistof
2. Toerenteller
3. Brandstofniveaumeter
4. Kilometerteller/ritteller/ritteller
brandstofreserve
5. Klok
6. Snelheidsmeter
7. Multifunctioneel display
Lo1/2ODO
ZAUM1299
SELECTRESET
INFO
km/L/100kmMPGkm/h
MPH
ODOFTRIPx1000r/minOILOIL
23
1
Lo
Hi
1/2
x1000r/min
ZAUM1464
km/h
ODOOIL
123
4567
UBR3D1D0.book Page 4 Monday, August 8, 2016 3:54 PM

Functies van instrumenten en bedieningselementen
3-5
3

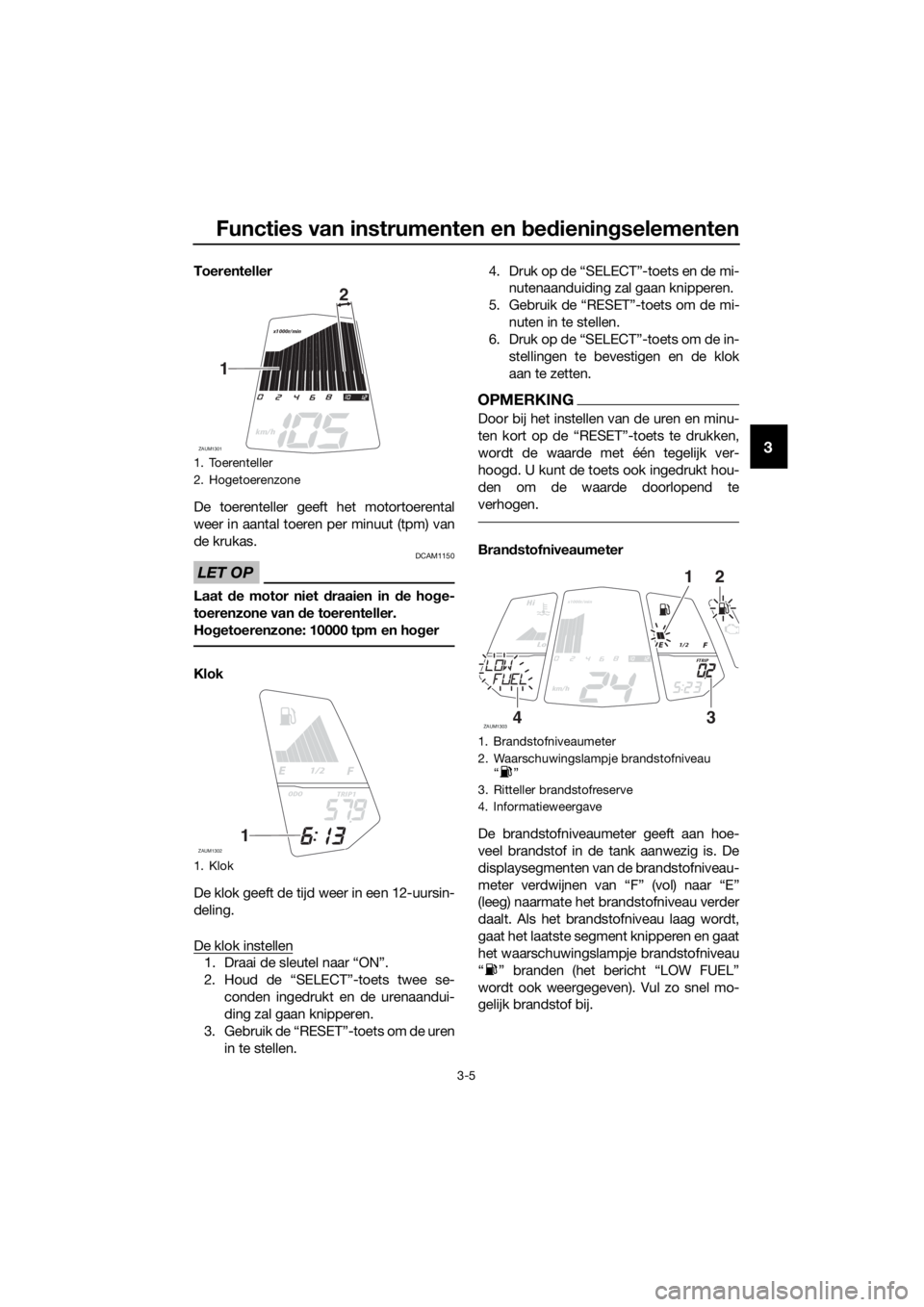

Toerenteller
De toerenteller geeft het motortoerental
weer in aantal toeren per minuut (tpm) van
de krukas.
LET OP
DCAM1150
Laat de motor niet draaien in de hoge-
toerenzone van de toerenteller.
Hogetoerenzone: 10000 tpm en hoger
Klok
De klok geeft de tijd weer in een 12-uursin-
deling.
De klok instellen
1. Draai de sleutel naar “ON”.
2. Houd de “SELECT”-toets twee se-
conden ingedrukt en de urenaandui-
ding zal gaan knipperen.
3. Gebruik de “RESET”-toets om de uren
in te stellen.4. Druk op de “SELECT”-toets en de mi-
nutenaanduiding zal gaan knipperen.
5. Gebruik de “RESET”-toets om de mi-
nuten in te stellen.
6. Druk op de “SELECT”-toets om de in-
stellingen te bevestigen en de klok
aan te zetten.
OPMERKING
Door bij het instellen van de uren en minu-

wordt de waarde met één tegelijk ver-
hoogd. U kunt de toets ook ingedrukt hou-
den om de waarde doorlopend te
verhogen.
Brandstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen van “F” (vol) naar “E”
(leeg) naarmate het brandstofniveau verder
daalt. Als het brandstofniveau laag wordt,
gaat het laatste segment knipperen en gaat
het waarschuwingslampje brandstofniveau
“ ” branden (het bericht “LOW FUEL”
wordt ook weergegeven). Vul zo snel mo-
gelijk brandstof bij.
1. Toerenteller
2. Hogetoerenzone
1. Klok
x1000r/min
ZAUM1301
km/h
1
2
1/2
ZAUM1302
ODOTRIP1
1
1. Brandstofniveaumeter
2. Waarschuwingslampje brandstofniveau

3. Ritteller brandstofreserve
4. Informatieweergave
Lo
Hi
1/2
x1000r/min
ZAUM1303
km/h
FTRIP
21
34
UBR3D1D0.book Page 5 Monday, August 8, 2016 3:54 PM

Functies van instrumenten en bedieningselementen
3-7
3
Als nog ca. 3.0 L (0.79 US gal, 0.66 Imp.gal)
brandstof in de brandstoftank aanwezig is,
wisselt het display automatisch naar de
brandstofreserve-ritteller “F TRIP” en wordt
de afgelegde afstand vanaf dat punt aan-
gegeven. Druk in dat geval op de “SE-
LECT”-toets om de weergave te wisselen in
de onderstaande volgorde:
F TRIP → ODO → TRIP 1 → TRIP 2 →
F TRIP
Om een ritteller handmatig terug te stellen,
selecteert u deze met de “SELECT”-toets
en houdt u vervolgens de “RESET”-toets
twee seconden ingedrukt.
OPMERKING
De brandstofreserve-ritteller wordt
automatisch teruggesteld en verdwijnt
nadat u hebt bijgetankt en de sleutel
naar “OFF” hebt gedraaid.
De rittellers worden automatisch te-
ruggesteld en blijven tellen nadat
999.9 is bereikt.
De kilometerteller wordt vergrendeld
bij 199999 en kan niet worden terug-
gesteld.
Multifunctioneel display
Het multifunctionele display kan het vol-
gende weergeven:
huidig brandstofverbruik
gemiddeld brandstofverbruik
gemiddelde snelheid
verstreken rittijd
afgelegde afstand sinds de laatste
olieverversing
waarschuwings- en onderhoudsbe-
richten
Druk op de “INFO”-toets om te wisselen
tussen de weergaven voor gemiddeld
brandstofverbruik “C Ave__._km/L” of “C
Ave __._ L/100 km”, huidig brandstofver-
bruik “C INS__._km/L” of “C INS__._L/100
km”, verstreken rittijd “TRIP TIME _h
__min”, gemiddelde snelheid “AVE
SPEED/__km/h” en ritteller voor olieverver-
sing (afgelegde afstand sinds de laatste
olieverversing) “DIST SERV/__km” in de
onderstaande volgorde:
C Ave__._km/L → C Ave __._ L/100 km →
C INS__._km/L → C INS__._L/100 km →
TRIP TIME _h __min → AVE
SPEED/__km/h → DIST SERV/__km
Voor het Verenigd Koninkrijk, wanneer mij-
len is geselecteerd:
Druk op de “INFO”-toets om te wisselen
tussen de weergaven voor gemiddeld
brandstofverbruik “C Ave__._mpg”, huidig
1. Kilometerteller/ritteller/ritteller brandstofre-
serve
1/2
ZAUM1306
F TRIP
1
1. Multifunctioneel display
Lo
Hi
ZAUM1307km/L
OIL
1
UBR3D1D0.book Page 7 Monday, August 8, 2016 3:54 PM

Functies van instrumenten en bedieningselementen
3-12
3
DAU12461Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU12662Noodstopschakelaar “ / ”
Zet deze schakelaar op “ ” alvorens de
motor te starten. Zet deze schakelaar
op “ ” om de motor direct uit te schake-
len in een noodgeval, zoals wanneer de
machine omslaat of als de gaskabel blijft
hangen.
DAU12713Startknop “ ”
Druk deze knop in om via de startmotor de
motor rond te draaien. Zie pagina 5-2 voor
startinstructies voordat u de motor start.
DAU42342Het waarschuwingslampje voor motorsto-
ring en het ABS-waarschuwingslampje kan
gaan branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAUM3451Informatieschakelaar “INFO”
Deze schakelaar wordt gebruikt voor het
maken van selecties in het functiedisplay
van de multifunctionele meter en om het
waarschuwingslampje hoge toeren te acti-
veren of deactiveren. (Zie pagina 3-4 voor
informatie over de multifunctionele meter
en pagina 3-3 voor informatie over het
waarschuwingslampje hoge toeren van detoerenteller.)
UBR3D1D0.book Page 12 Monday, August 8, 2016 3:54 PM

Gebruik en belangrijke rij-informatie
5-1
5
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvoldoende vertrouwdheid met de
bedieningselementen kan leiden tot ver-
lies van de controle, met mogelijk een
ongeval of letsel tot gevolg.
DAU48021
OPMERKING
Dit model is uitgerust met een hellings-
hoeksensor, waarbij de motor afslaat bij
kanteling. In dat geval wordt op het multi-
functionele display foutcode 30 weergege-
ven, maar dit betreft geen storing. Draai de

om de foutcode te wissen. Als u dat niet
doet zal de motor niet starten, ondanks dat
de motor wordt aangezwengeld als u op de
startknop drukt.
