2017 YAMAHA KODIAK 700 Manuale de Empleo (in Spanish)

4-16
4

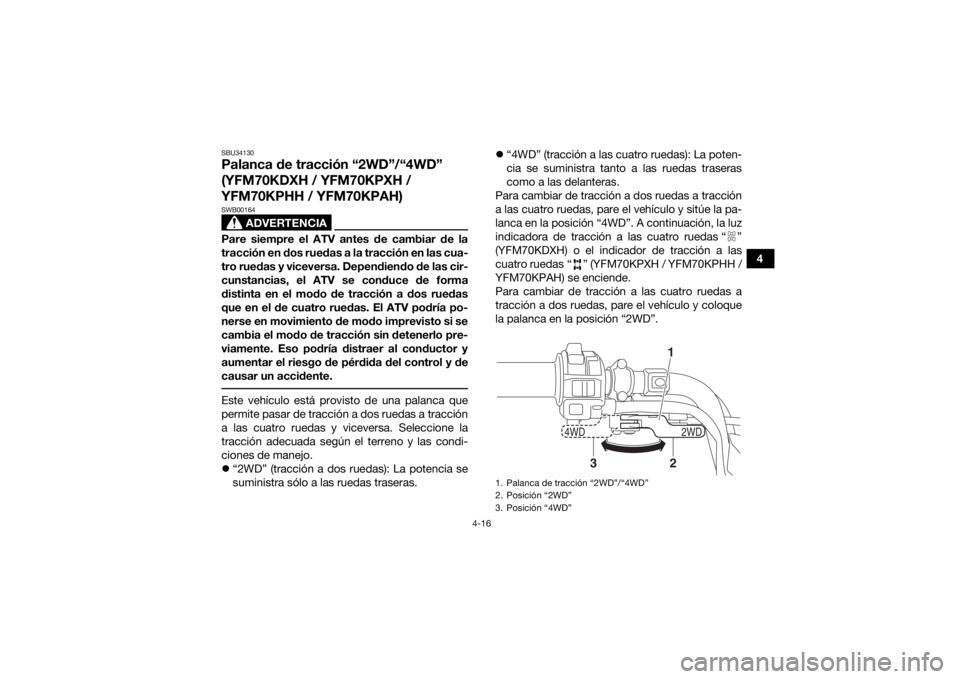

SBU34130Palanca de tracción “2WD”/“4WD”
(YFM70KDXH / YFM70KPXH /
YFM70KPHH / YFM70KPAH)
ADVERTENCIA
SWB00164Pare siempre el ATV antes de cambiar de la
tracción en dos ruedas a la tracción en las cua-
tro ruedas y viceversa. Dependiendo de las cir-
cunstancias, el ATV se conduce de forma
distinta en el modo de tracción a dos ruedas
que en el de cuatro ruedas. El ATV podría po-
nerse en movimiento de modo imprevisto si se
cambia el modo de tracción sin detenerlo pre-
viamente. Eso podría distraer al conductor y
aumentar el riesgo de pérdida del control y de
causar un accidente. Este vehículo está provisto de una palanca que
permite pasar de tracción a dos ruedas a tracción
a las cuatro ruedas y viceversa. Seleccione la
tracción adecuada según el terreno y las condi-
ciones de manejo.
“2WD” (tracción a dos ruedas): La potencia se
suministra sólo a las ruedas traseras. 
“4WD” (tracción a las cuatro ruedas): La poten-
cia se suministra tanto a las ruedas traseras
como a las delanteras.
Para cambiar de tracción a dos ruedas a tracción
a las cuatro ruedas, pare el vehículo y sitúe la pa-
lanca en la posición “4WD”. A continuación, la luz
indicadora de tracción a las cuatro ruedas “ ”
(YFM70KDXH) o el indicador de tracción a las
cuatro ruedas “ ” (YFM70KPXH / YFM70KPHH /
YFM70KPAH) se enciende.
Para cambiar de tracción a las cuatro ruedas a
tracción a dos ruedas, pare el vehículo y coloque
la palanca en la posición “2WD”.
1. Palanca de tracción “2WD”/“4WD”
2. Posición “2WD”
3. Posición “4WD”
2WD
4WD
12
3
UB1661S0.book Page 16 Thursday, May 12, 2016 1:17 PM

4-17
4

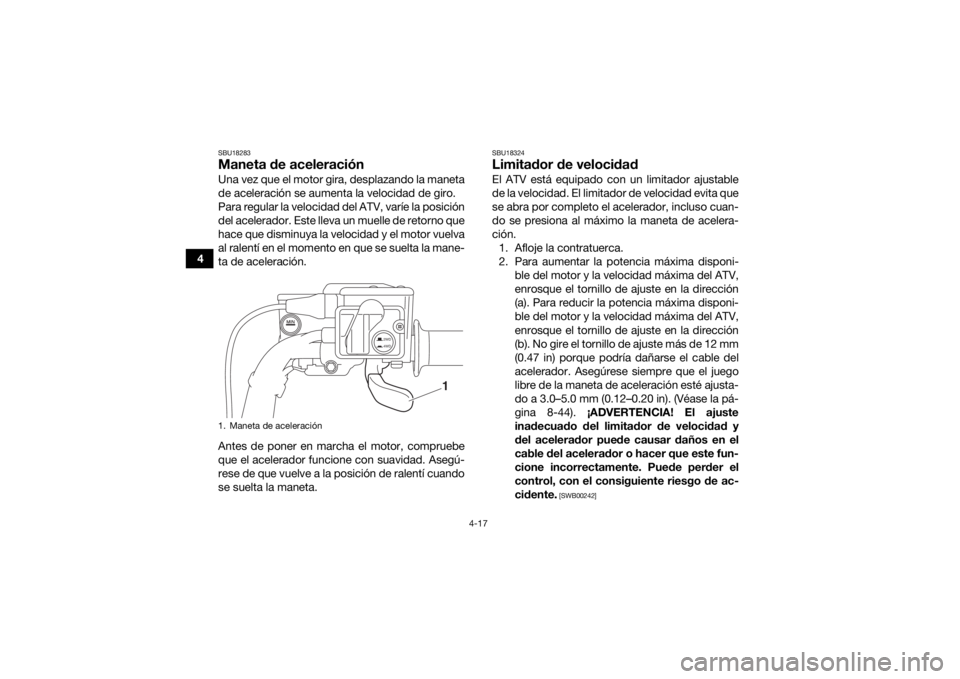

SBU18283Maneta de aceleraciónUna vez que el motor gira, desplazando la maneta
de aceleración se aumenta la velocidad de giro.
Para regular la velocidad del ATV, varíe la posición
del acelerador. Este lleva un muelle de retorno que
hace que disminuya la velocidad y el motor vuelva
al ralentí en el momento en que se suelta la mane-
ta de aceleración.
Antes de poner en marcha el motor, compruebe
que el acelerador funcione con suavidad. Asegú-
rese de que vuelve a la posición de ralentí cuando
se suelta la maneta.
SBU18324Limitador de velocidadEl ATV está equipado con un limitador ajustable
de la velocidad. El limitador de velocidad evita que
se abra por completo el acelerador, incluso cuan-
do se presiona al máximo la maneta de acelera-
ción.1. Afloje la contratuerca.
2. Para aumentar la potencia máxima disponi- ble del motor y la velocidad máxima del ATV,
enrosque el tornillo de ajuste en la dirección
(a). Para reducir la potencia máxima disponi-
ble del motor y la velocidad máxima del ATV,
enrosque el tornillo de ajuste en la dirección
(b). No gire el tornillo de ajuste más de 12 mm
(0.47 in) porque podría dañarse el cable del
acelerador. Asegúrese siempre que el juego
libre de la maneta de aceleración esté ajusta-
do a 3.0–5.0 mm (0.12–0.20 in). (Véase la pá-
gina 8-44). ¡ADVERTENCIA! El ajuste
inadecuado del limitador de velocidad y
del acelerador puede causar daños en el
cable del acelerador o hacer que este fun-
cione incorrectamente. Puede perder el
control, con el consiguiente riesgo de ac-
cidente.
[SWB00242]
1. Maneta de aceleración
2WD
4WD
1
UB1661S0.book Page 17 Thursday, May 12, 2016 1:17 PM

4-18
4
3. Apriete la contratuerca.
SBU18392Maneta del freno delanteroLa maneta del freno delantero está situada en ma-
nillar derecho. Para aplicar el freno delantero, tire
de la maneta del freno hacia el puño del manillar.
SBU18443Pedal del freno y maneta del freno tra-
seroEl pedal del freno se encuentra situado en el lado
derecho del ATV. La maneta del freno trasero se
encuentra situada en el manillar izquierdo. Para
aplicar el freno trasero, pise el pedal del freno o
tire de la maneta del freno hacia el puño del mani-
llar.

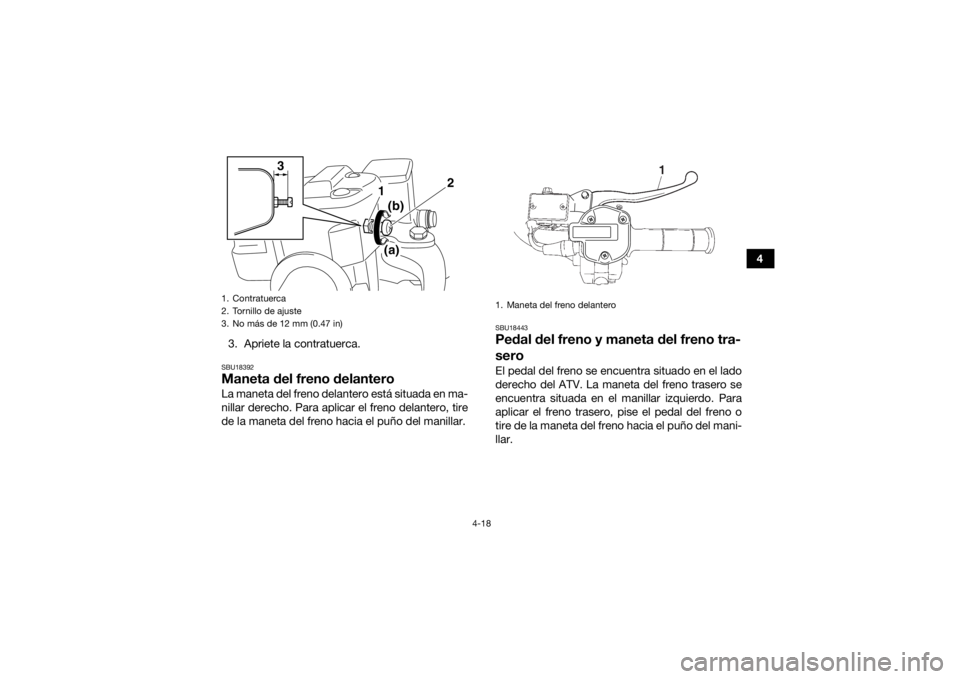

1. Contratuerca
2. Tornillo de ajuste
3. No más de 12 mm (0.47 in)
2
1
3
(b)
(a)
1. Maneta del freno delantero
UB1661S0.book Page 18 Thursday, May 12, 2016 1:17 PM

4-19
4
SBU18612Palanca de selección de marchaLa palanca de selección de marcha se emplea
para poner el ATV en punto muerto o estaciona-
miento, o hacer que circule en marchas largas,
cortas o marcha atrás. Consulte la sección “Fun-
cionamiento de la palanca de selección de mar-
cha y conducción hacia atrás” en la página 6-2
para obtener más información sobre el funciona-

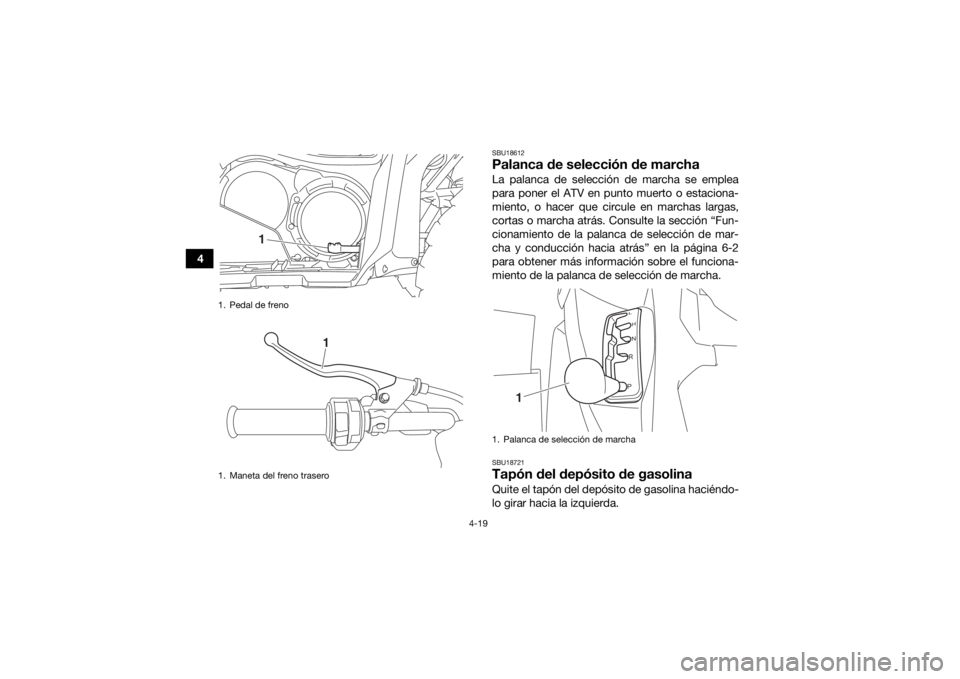

miento de la palanca de selección de marcha.SBU18721Tapón del depósito de gasolinaQuite el tapón del depósito de gasolina haciéndo-
lo girar hacia la izquierda.
1. Pedal de freno
1. Maneta del freno trasero
1
1
1. Palanca de selección de marcha
1
UB1661S0.book Page 19 Thursday, May 12, 2016 1:17 PM

4-20
4
SBU18757GasolinaCompruebe que haya suficiente gasolina en el de-
pósito.
ADVERTENCIA
SWB02522La gasolina y los vapores de gasolina son muy
inflamables. Para evitar incendios y explosio-
nes y reducir el riesgo de accidentes durante el
repostaje, siga estas instrucciones. 1. Antes de repostar, pare el motor; no debequedar ninguna persona sentada en el vehí-
culo. No ponga nunca gasolina mientras fuma o en proximidad de chispas, llamas vi-
vas u otras fuentes de ignición como los tes-
tigos luminosos de calentadores de agua y
secadores de ropa.
2. No llene el depósito de gasolina en exceso. Para poner gasolina, introduzca la tobera de
la bomba en el orificio de llenado del depósi-
to. Interrumpa el suministro cuando la gasoli-
na llegue a la parte inferior del tubo de
llenado. Dado que la gasolina se expande
cuando se calienta, el calor procedente del
motor o del sol puede hacer que el depósito

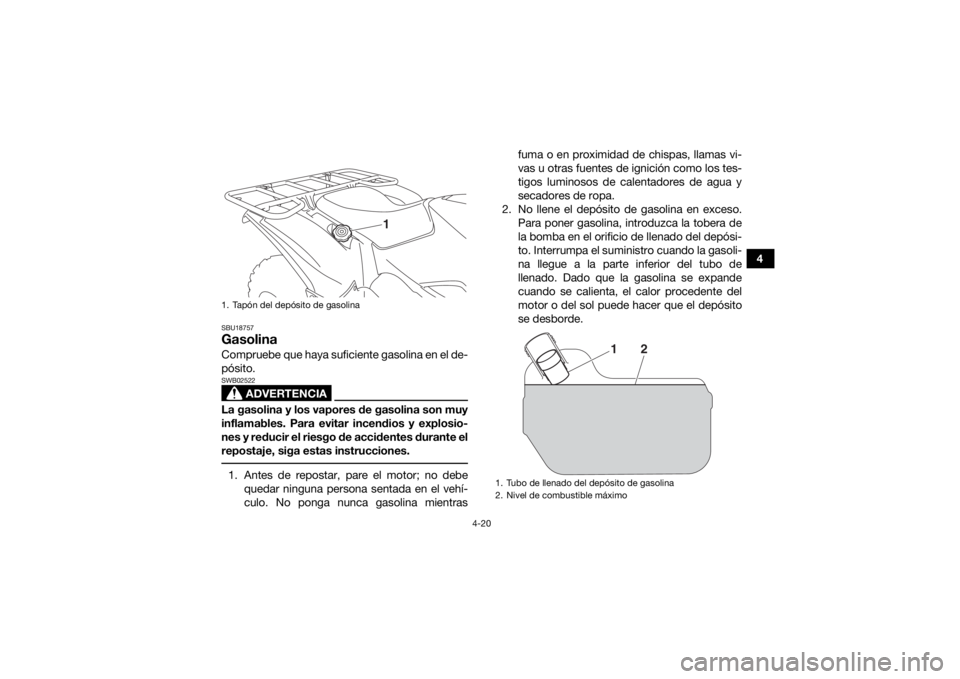

se desborde.1. Tapón del depósito de gasolina
1
1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
2
1
UB1661S0.book Page 20 Thursday, May 12, 2016 1:17 PM

4-21
43. Absorba inmediatamente con un trapo la ga-solina derramada. ATENCIÓN: Elimine in-
mediatamente la gasolina derramada con
un trapo limpio, seco y suave, ya que la ga-
solina puede dañar las superficies pinta-
das o las piezas de plástico.
[SCB00982]
4. Gire el tapón del depósito al máximo en el sentido de las agujas del reloj para asegurar-
se de que quede bien cerrado.
ADVERTENCIA
SWB02532La gasolina es tóxica y puede provocar lesio-
nes o la muerte. Manipule la gasolina con cui-
dado. No trasvase nunca gasolina haciendo
sifón con la boca. En caso de ingestión de ga-
solina, inhalación abundante de sus vapores o
salpicaduras del combustible en los ojos, acu- da al médico inmediatamente. Si se le derra-
mara gasolina sobre la piel, lávesela con agua
y jabón. Si el derrame se produjera sobre la ro-
pa, cámbiese.
ATENCIÓNSCB00071Utilice únicamente gasolina sin plomo. El uso
de gasolina con plomo provocará graves ave-
rías en piezas internas del motor tales como
las válvulas, los aros del pistón, así como en el
sistema de escape. Este motor Yamaha ha sido diseñado para funcio-
nar con gasolina sin plomo de 91 octanos o supe-
rior (95 octanos o superior en Europa). Si se
producen detonaciones (o autoencendido), utilice
gasolina de otra marca. El uso de gasolina sin plo-
mo prolonga la vida útil de la bujía y reduce los

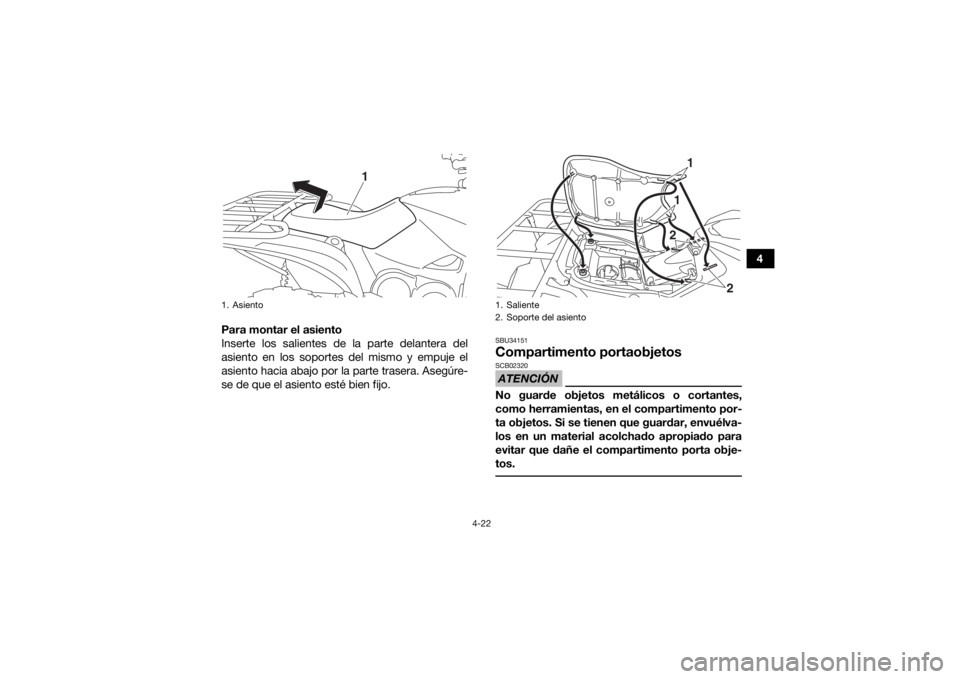

costes de mantenimiento.SBU34140AsientoPara desmontar el asiento
Tire hacia arriba del asiento por la parte trasera y
luego tire del asiento hacia atrás.
Gasolina recomendada:
Únicamente gasolina normal sin plomo
Para Europa: Únicamente gasolina normal
sin plomo de 95 octanos o superior
Capacidad del depósito de gasolina: 18.0 L (4.75 US gal, 3.96 Imp.gal)
Reserva: 4.0 L (1.06 US gal, 0.88 Imp.gal)
UB1661S0.book Page 21 Thursday, May 12, 2016 1:17 PM

4-22
4
Para montar el asiento
Inserte los salientes de la parte delantera del
asiento en los soportes del mismo y empuje el
asiento hacia abajo por la parte trasera. Asegúre-
se de que el asiento esté bien fijo.
SBU34151Compartimento portaobjetosATENCIÓNSCB02320No guarde objetos metálicos o cortantes,
como herramientas, en el compartimento por-
ta objetos. Si se tienen que guardar, envuélva-
los en un material acolchado apropiado para
evitar que dañe el compartimento porta obje-
tos.
1. Asiento
1
1. Saliente
2. Soporte del asiento
1
12
2
UB1661S0.book Page 22 Thursday, May 12, 2016 1:17 PM

4-23

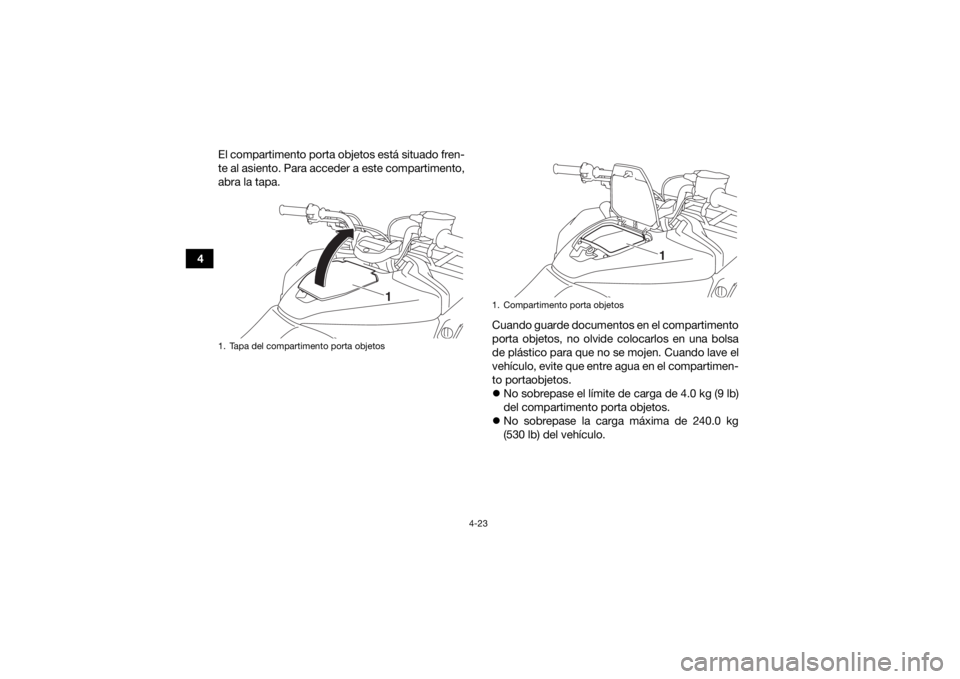

4El compartimento porta objetos está situado fren-
te al asiento. Para acceder a este compartimento,
abra la tapa.
Cuando guarde documentos en el compartimento
porta objetos, no olvide colocarlos en una bolsa
de plástico para que no se mojen. Cuando lave el
vehículo, evite que entre agua en el compartimen-
to portaobjetos.
No sobrepase el límite de carga de 4.0 kg (9 lb)
del compartimento porta objetos.
 No sobrepase la carga máxima de 240.0 kg
(530 lb) del vehículo.
1. Tapa del compartimento porta objetos
1
1. Compartimento porta objetos
1
