2017 TOYOTA YARIS HATCHBACK Instructieboekje (in Dutch)

4897-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E■

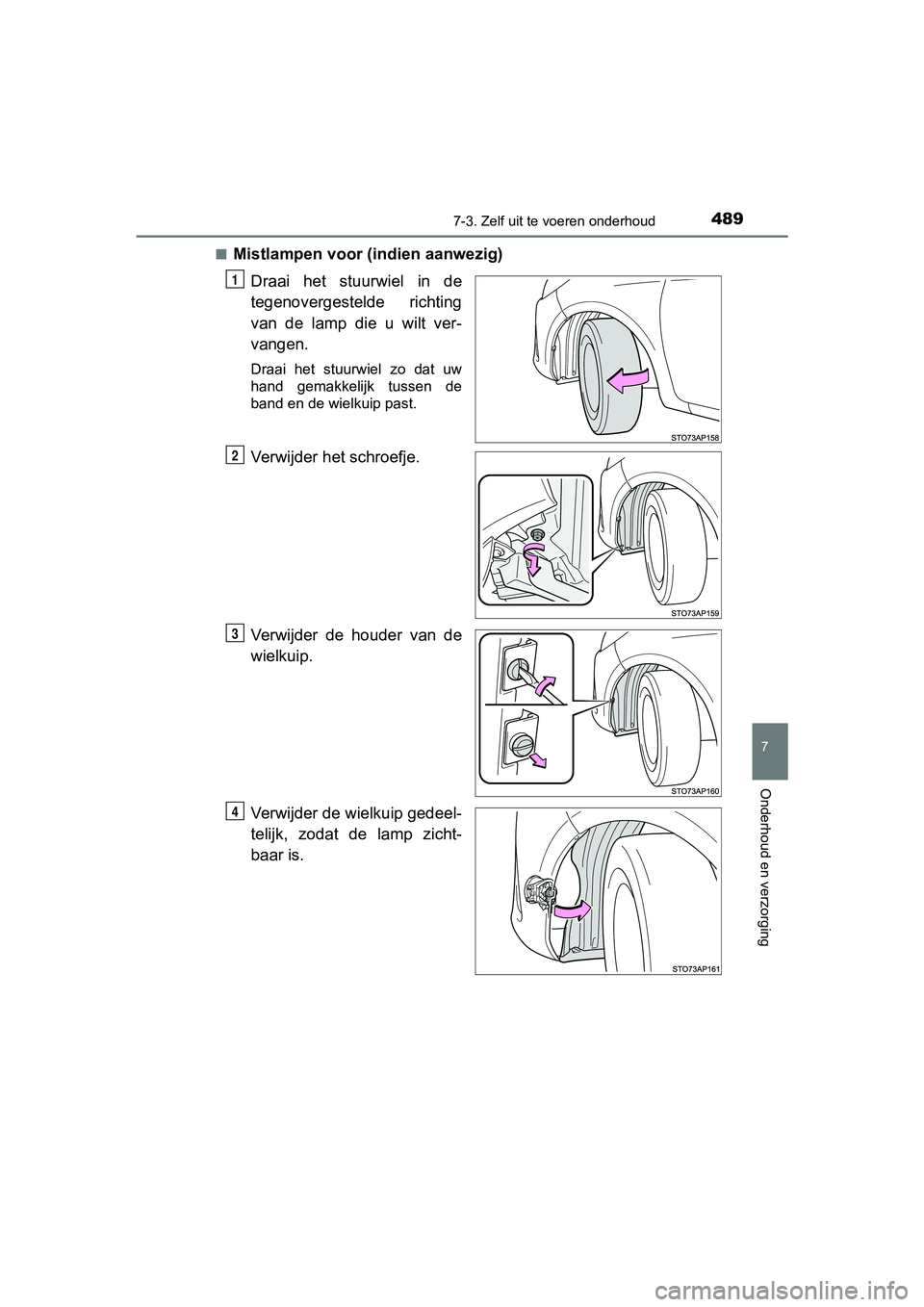

Mistlampen voor (indien aanwezig)
Draai het stuurwiel in de
tegenovergestelde richting
van de lamp die u wilt ver-
vangen.
Draai het stuurwiel zo dat uw
hand gemakkelijk tussen de
band en de wielkuip past.
Verwijder het schroefje.
Verwijder de houder van de
wielkuip.
Verwijder de wielkuip gedeel-
telijk, zodat de lamp zicht-
baar is.
1
2
3
4
YARIS_HV_OM_Europe_OM52J66E.book Page 489 Tuesday, November 14, 2017 5:07 PM

4907-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E

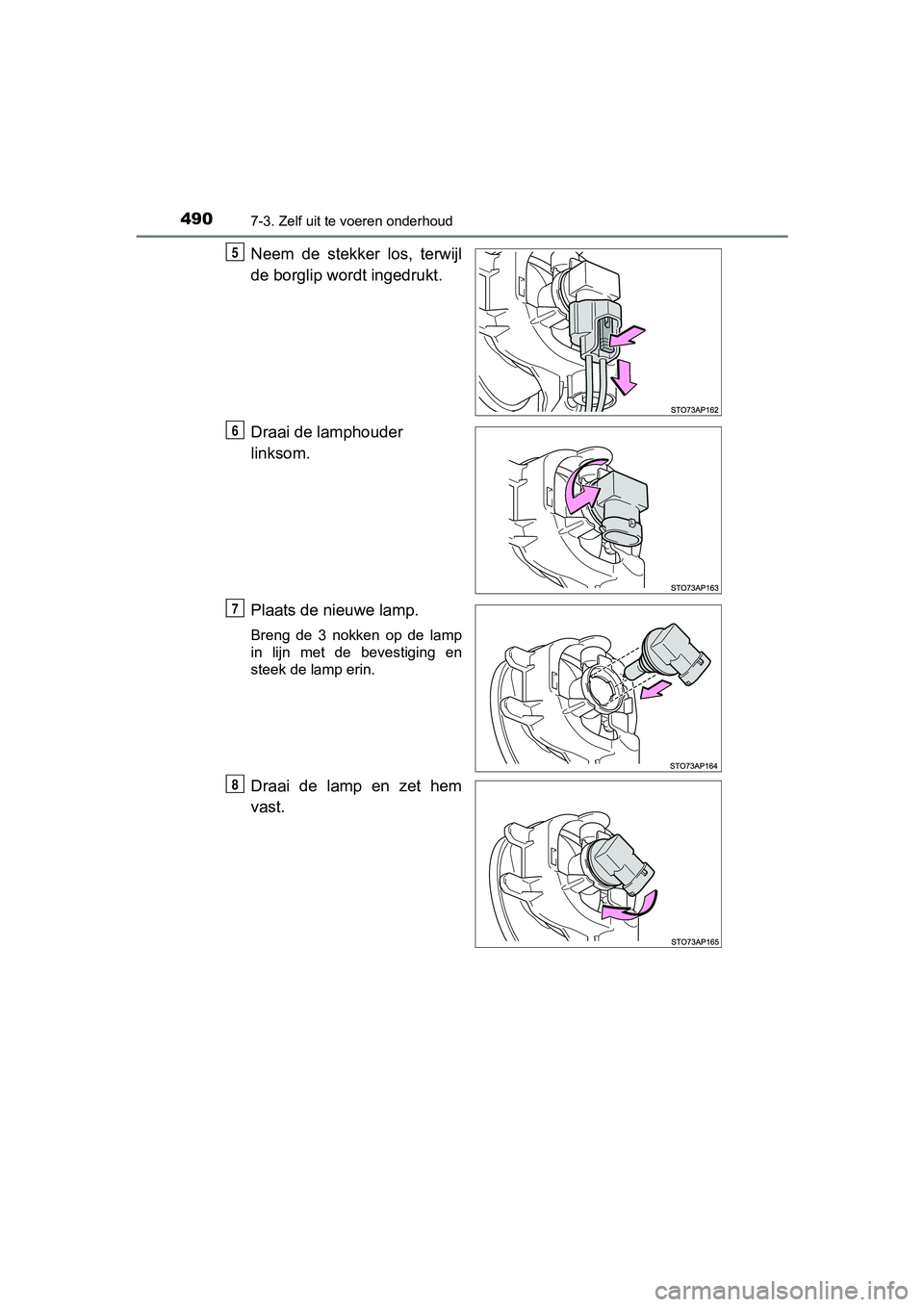

Neem de stekker los, terwijl
de borglip wordt ingedrukt.
Draai de lamphouder
linksom.
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamp en zet hem
vast.
5
6
7
8
YARIS_HV_OM_Europe_OM52J66E.book Page 490 Tuesday, November 14, 2017 5:07 PM

4917-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E

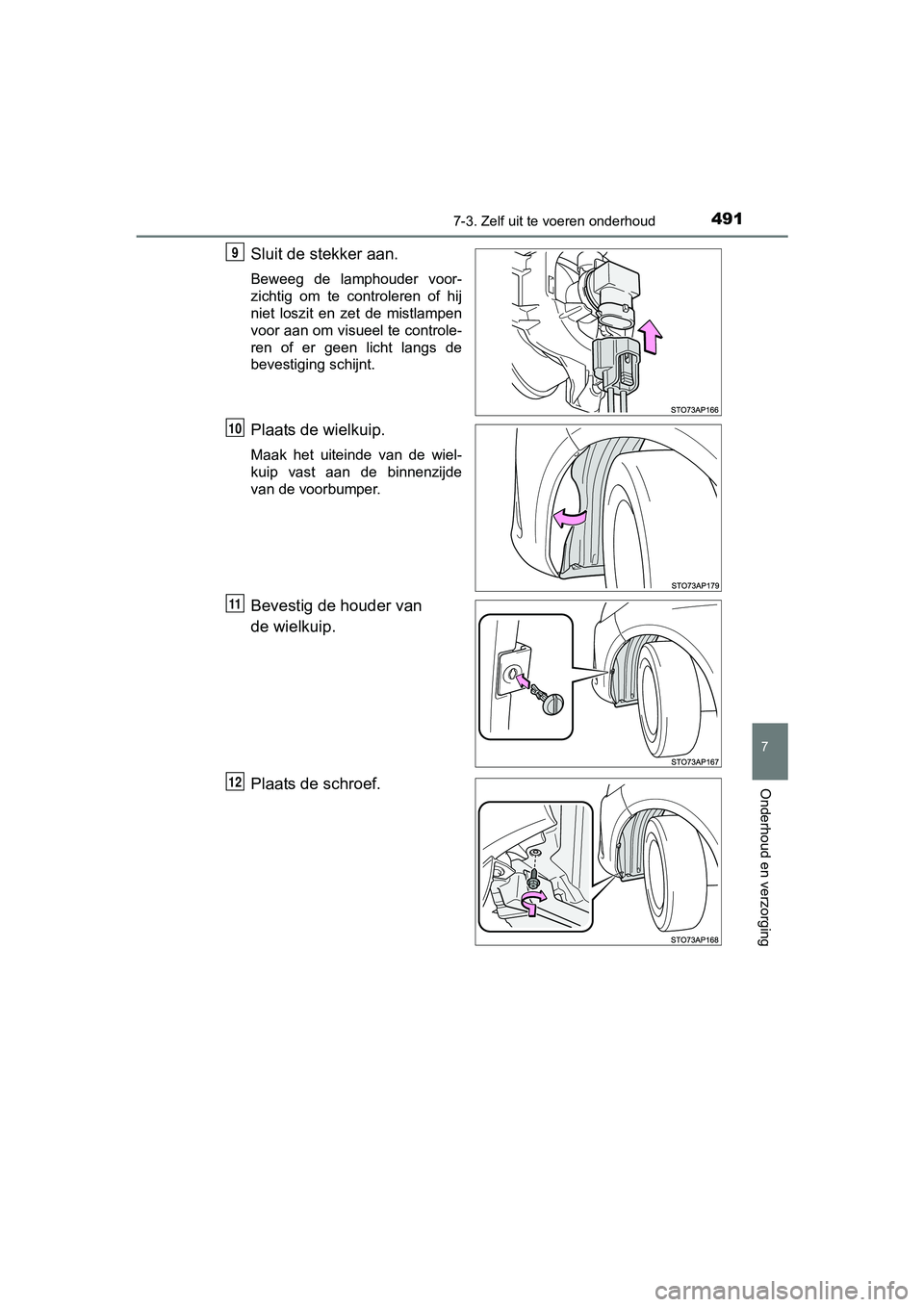

Sluit de stekker aan.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de mistlampen
voor aan om visueel te controle-
ren of er geen licht langs de
bevestiging schijnt.
Plaats de wielkuip.
Maak het uiteinde van de wiel-
kuip vast aan de binnenzijde
van de voorbumper.
Bevestig de houder van
de wielkuip.
Plaats de schroef.
9
10
11
12
YARIS_HV_OM_Europe_OM52J66E.book Page 491 Tuesday, November 14, 2017 5:07 PM

4927-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E■

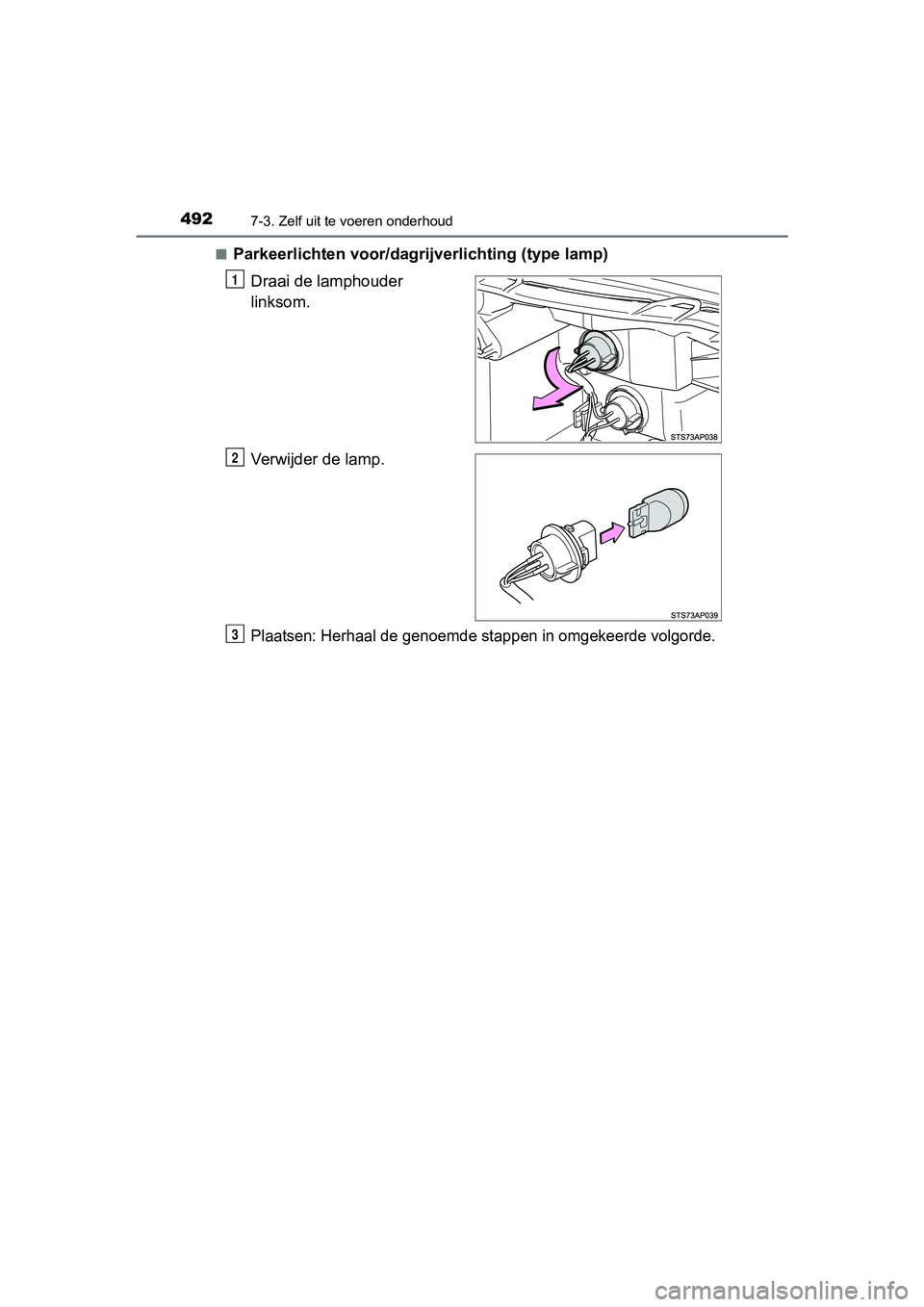

Parkeerlichten voor/dagri
jverlichting (type lamp)
Draai de lamphouder
linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 492 Tuesday, November 14, 2017 5:07 PM

4937-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E■

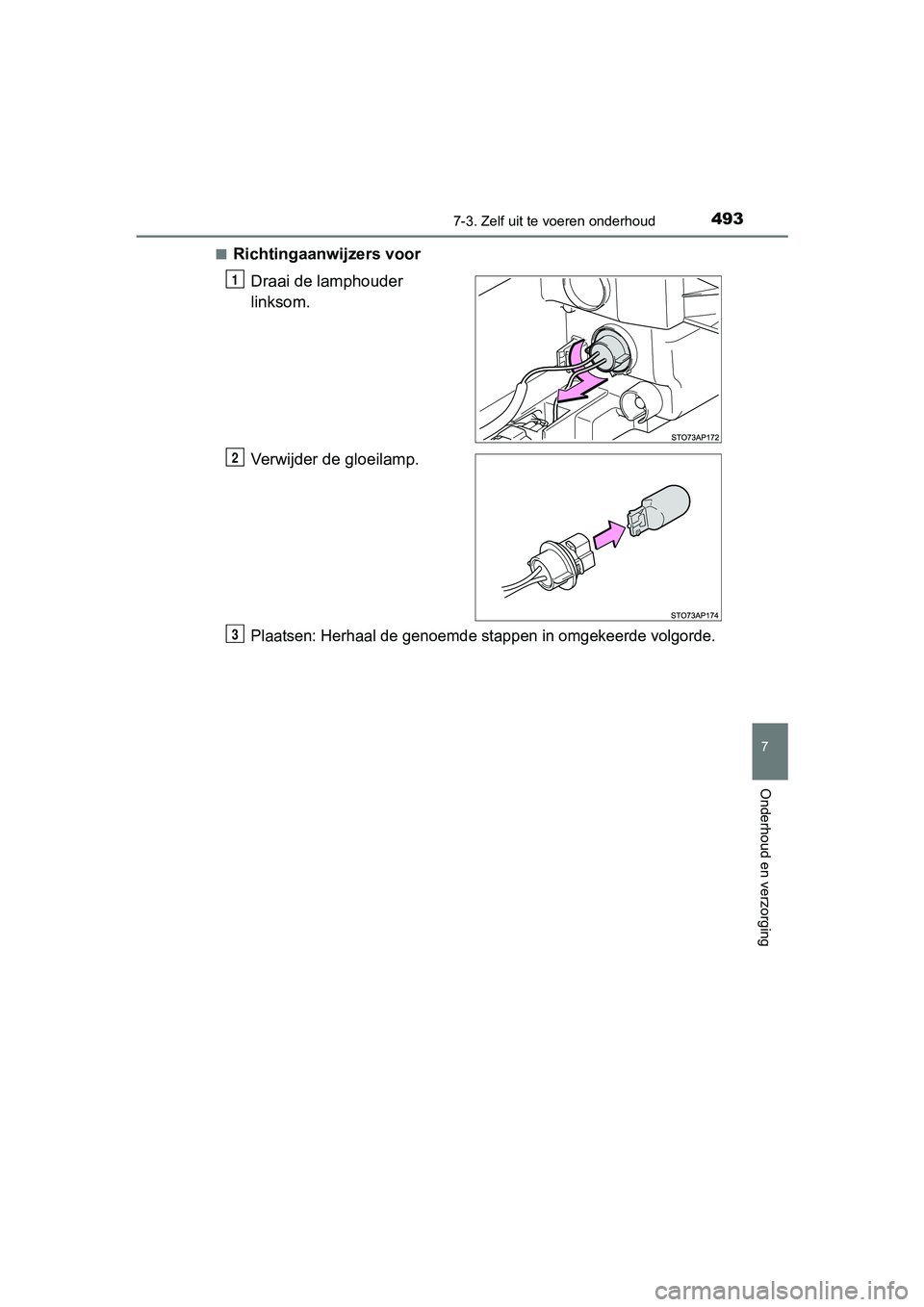

Richtingaanwijzers voor
Draai de lamphouder
linksom.
Verwijder de gloeilamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
1
2
3
YARIS_HV_OM_Europe_OM52J66E.book Page 493 Tuesday, November 14, 2017 5:07 PM

4947-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E■

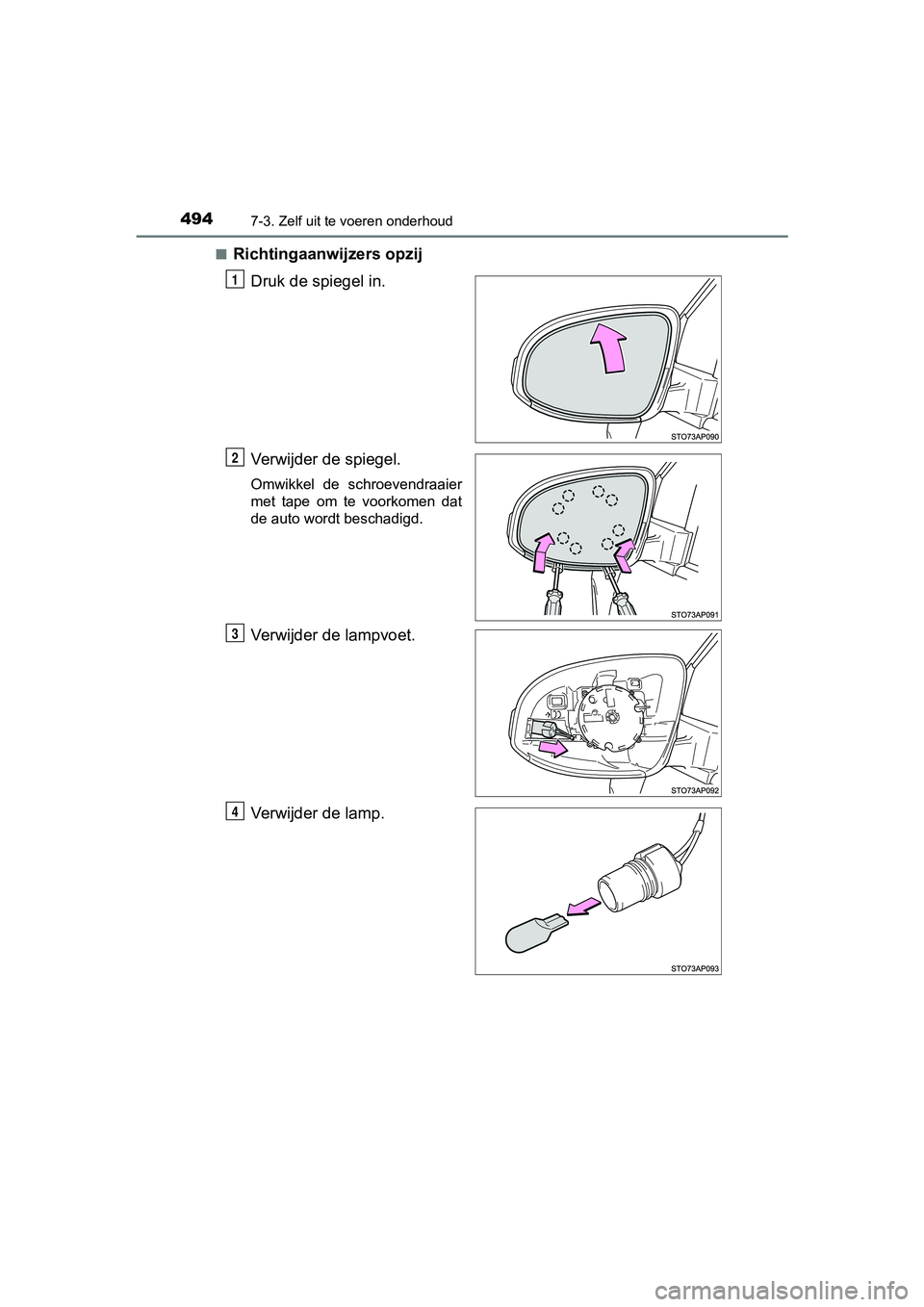

Richtingaanwijzers opzij
Druk de spiegel in.
Verwijder de spiegel.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Verwijder de lampvoet.
Verwijder de lamp.
1
2
3
4
YARIS_HV_OM_Europe_OM52J66E.book Page 494 Tuesday, November 14, 2017 5:07 PM

4957-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
YARIS_HV_OM_Europe_OM52J66E

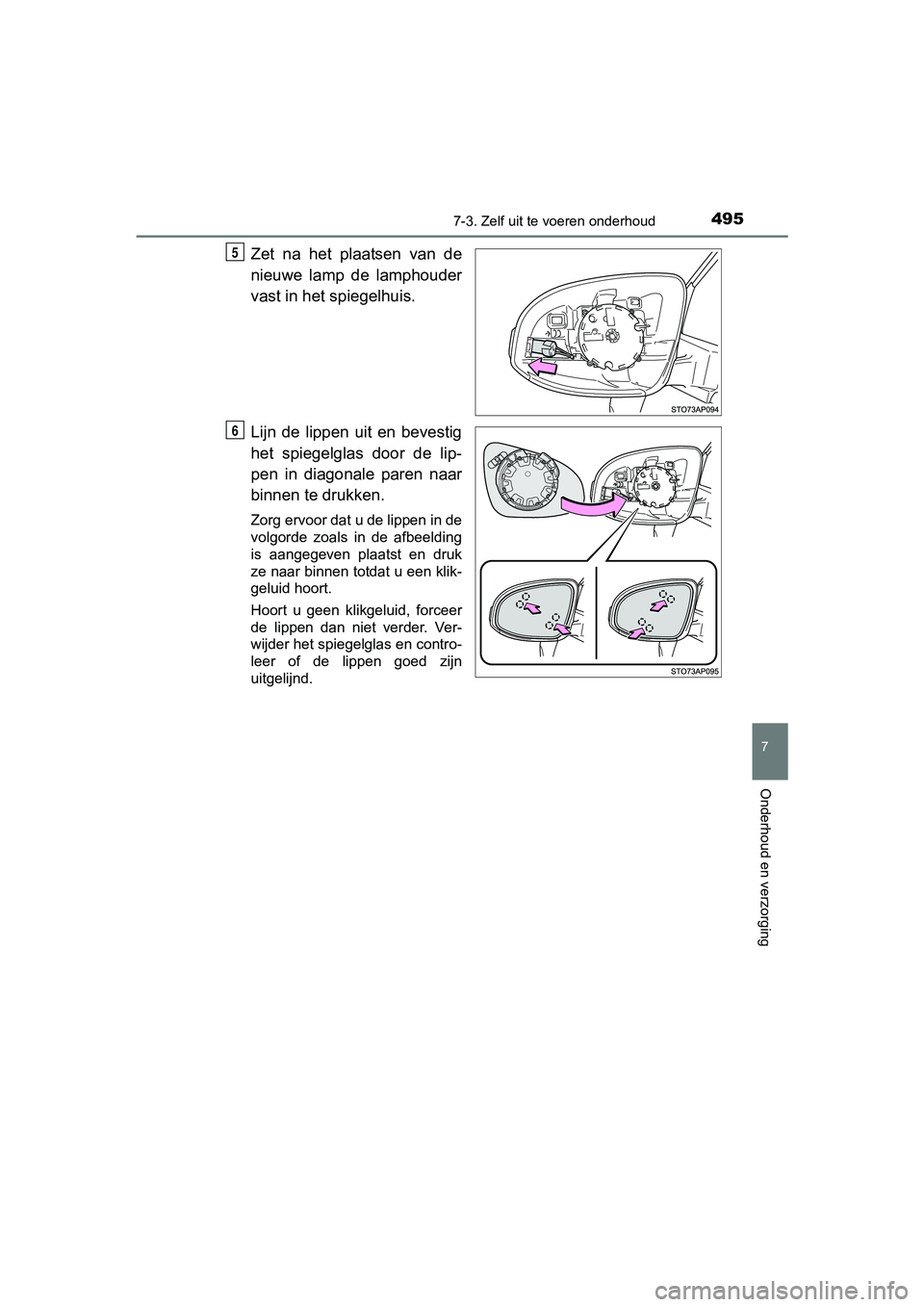

Zet na het plaatsen van de
nieuwe lamp de lamphouder
vast in het spiegelhuis.
Lijn de lippen uit en bevestig
het spiegelglas door de lip-
pen in diagonale paren naar
binnen te drukken.
Zorg ervoor dat u de lippen in de
volgorde zoals in de afbeelding
is aangegeven plaatst en druk
ze naar binnen totdat u een klik-
geluid hoort.
Hoort u geen klikgeluid, forceer
de lippen dan niet verder. Ver-
wijder het spiegelglas en contro-
leer of de lippen goed zijn
uitgelijnd.
5
6
YARIS_HV_OM_Europe_OM52J66E.book Page 495 Tuesday, November 14, 2017 5:07 PM

4967-3. Zelf uit te voeren onderhoud
YARIS_HV_OM_Europe_OM52J66E■

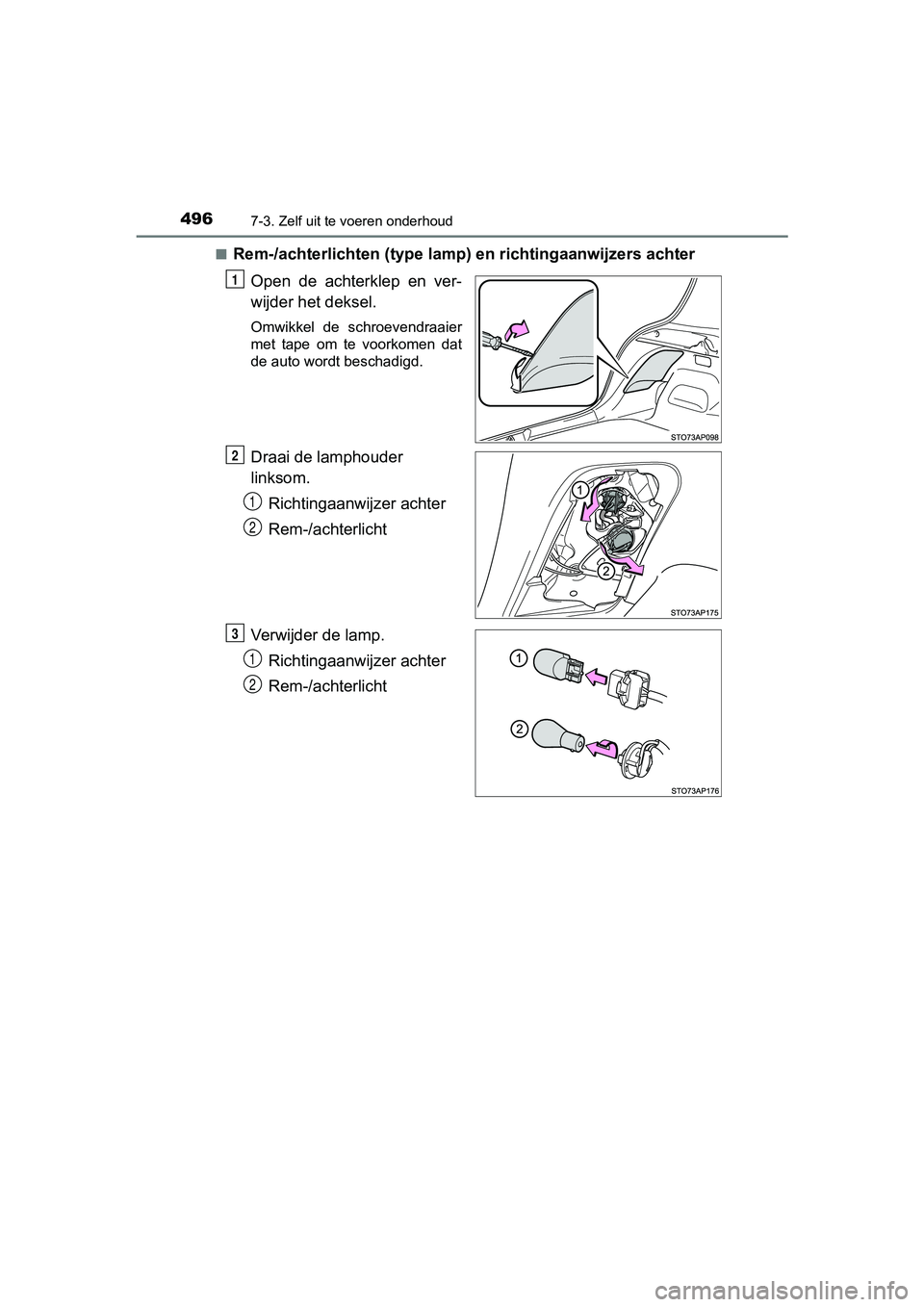

Rem-/achterlichten (type lamp)
en richtingaanwijzers achter
Open de achterklep en ver-
wijder het deksel.
Omwikkel de schroevendraaier
met tape om te voorkomen dat
de auto wordt beschadigd.
Draai de lamphouder
linksom. Richtingaanwijzer achter
Rem-/achterlicht
Verwijder de lamp. Richtingaanwijzer achter
Rem-/achterlicht
1
2
1
2
3
1
2
