2017 TOYOTA YARIS sensor

2004-5. Toyota Safety Sense
OM52J20SE
VA R N I N G
lOm vindrutetorkarna inte kan avlägsna vattendroppar från ytan på vindrutan
framför frontsensorn ska torkarblad eller torkargummi bytas ut.
Om torkarbladen behöver bytas ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyo ta-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
l Fäst inte tonad film på vindrutan.
l Byt vindruta om den är skadad eller sprucken.
Om vindrutan behöver ersättas ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyo ta-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
l Montera inte en antenn framför sensorn.
l Se till att frontsensorn inte blir våt.
l Låt inte skarpt ljus lysa in i frontsensorn.
l Se till att frontsensorn inte blir smutsig eller skadad.
Låt inte fönsterputs fastna på linsen när vindrutans insida rengörs. Vidrör inte
heller linsen.
Om linsen är smutsig eller skadad bör du kontakta en auktoriserad Toyota-
återförsäljare eller Toyo ta-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
l Utsätt inte frontsensorn för hårda stötar.
l Ändra inte frontsensorns installerade läge eller riktning, och ta inte bort den.
l Ta inte isär frontsensorn.
l Montera inga elektroniska enheter eller enhet som avger starka elektriska
fält nära frontsensorn.
l Gör inga anpassningar av delar i bilen i närheten av frontsensorn (den
invändiga backspegeln, solskydden, etc) eller av taket.
l Sätt inte fast tillbehör på motorhuv, frontgrill eller främre stötfångare som
blockerar frontsensorn. Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning för att få mer information.
l Om en surfbräda eller annat långt föremål placeras på taket, ska du se till
att frontsensorn inte blockeras.
l Modifiera inte strålkastarna eller annan belysning.
l Du ska varken fästa eller placera någonting på instrumentbrädan.
n Monteringsyta för fron tsensorn på vindrutan
l Om vindrutan lätt immar igen kan rutan runt frontsensorn bli varm av att
värmaren är igång. Om vindrutan vidrörs kan en brännskada uppstå.
OM52J20SE.book Page 200 Friday, October 7, 2016 12:33 PM

201
4
4-5. Toyota Safety Sense
Körning
OM52J20SE
PCS (Aktivt krockskyddssystem)
uVarning i det aktiva krockskyddet
Om systemet bedömer att san-
nolikheten av en frontalkrock är
hög hörs en summerton och indi-
katorn för PCS-aktivering blinkar
för att uppmana föraren att göra
en undanmanöver.
uBromsassistans i det aktiva krockskyddet
Om systemet bedömer att sannolikheten av en frontalkrock med ett
annat fordon är hög tillför systemet starkare bromskraft i förhållande
till hur kraftigt bromspedalen trampas ned.
uBromsning i det aktiva krockskyddet
Om systemet bedömer att sannolikheten av en frontalkrock är hög
varnas föraren av systemet. Om syst emet bedömer att sannolikheten
av en kollision är extremt hög ansätts bromsarna automatiskt för att
bidra till att undvika kollisionen elle r minska hastigheten vid kollisionen.
: I förekommande fall
Det aktiva krockskyddssystemet använder frontsensorn till att
känna av fordon framför din bil. När systemet bedömer att sanno-
likheten av en frontalkrock med et t annat fordon är hög uppmanas
föraren av en varning att göra en undanmanöver. Det potentiella
bromstrycket ökas för at t hjälpa föraren undvika kollisionen. Om
systemet bedömer att sannolikhe ten av en frontalkrock med ett
annat fordon är extremt hög ansätts bromsarna automatiskt för
att bidra till att en kollision undviks eller till att minska stöten vid
kollisionen.
Det aktiva krockskyddet kan inak tiveras/aktiveras och avståndsin-
ställningen för varningen kan ändras ( Sid. 204)
OM52J20SE.book Page 201 Friday, October 7, 2016 12:33 PM

2074-5. Toyota Safety Sense
4
Körning
OM52J20SEn
Omständigheter som kan utlösa systemet även om ingen sannolikhet för
kollision föreligger
lI några situationer, som följande, kan sensorn fastställa att en kollision kan
vara möjlig och aktiveras.
• Om fronten på ett fordon är höjd eller sänkt, t.ex. om vägen är ojämn • Vid förbikörning av ett fordon i en
mötande fil som har stannat för att
svänga till höger/vänster
• Om din bil passerar ett mötande fordon när din bil svänger åt vänster eller
höger
• Vid körning på väg där det inbördes läget till fordon i en närliggande fil kan
ändras, t.ex. på en slingrande väg
• Om du snabbt närmar dig ett framför- varande fordon
OM52J20SE.book Page 207 Friday, October 7, 2016 12:33 PM

2104-5. Toyota Safety Sense
OM52J20SE• När sensorn har blivit felriktad på
grund av en kraftig stöt etc.
• Om bilen är parkerad på en plats där det finns lågt hängande föremål i
samma höjd som den främre sensorn
• Om vindrutan är täckt av regndroppar
OM52J20SE.book Page 210 Friday, October 7, 2016 12:33 PM

2114-5. Toyota Safety Sense
4
Körning
OM52J20SEn
Situationer när systemet eventu ellt inte fungerar korrekt
l I vissa situationer som följande känner frontsensorn eventuellt inte av ett
fordon vilket hindrar systemet från att fungera på rätt sätt:
• Om ett mötande fordon närmar sig din bil
• När bilen närmar sig sidan eller fronten av ett fordon
• Om ett framförvarande fordon har en lit en bakvagn, t.ex. en olastad lastbil
• Om fordonet framför har en last som sk juter ut bakom dess bakre stötfångare
• Om fordonet framför har oregelbunden form, t.ex. en traktor eller sidovagn
• Om solen eller annat ljus skiner direkt på fordonet framför
• Om ett fordon gör en plötslig manöver (t.ex. plötslig gir, acceleration eller inbromsning)
• Vid plötslig inkörning bakom ett framförvarande fordon
• Om ett framförvarande fordon har en
låg bakvagn, t.ex. en låg släpvagn
• Om ett framförvarande fordon har extremt hög markfrigång
• Om ett fordon kör in framför din bil eller dyker upp bredvid ett fordon
OM52J20SE.book Page 211 Friday, October 7, 2016 12:33 PM

2124-5. Toyota Safety Sense
OM52J20SE
• Om vatten, snö, damm, etc, från framförvarande fordon virvlar upp på bilen
• Vid körning genom ånga eller rök som kan dölja framförvarande fordon
• Vid körning på en plats där ljusnivån växlar snabbt, t.ex. vid ingången till eller utfarten från en tunnel
• Vid körning i en kurva och en viss tid efter körning i en kurva
• Om ett framförvarande fordon inte är direkt framför din bil
• Vid körning i ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
• Om ett starkt ljus, t.ex. solen eller strål- kastarna på mötande fordon, lyser rakt
in i frontsensorn
• Om omgivningens ljus är svagt, t.ex. vid gryning eller skymning, eller på
natten eller i en tunnel
OM52J20SE.book Page 212 Friday, October 7, 2016 12:33 PM

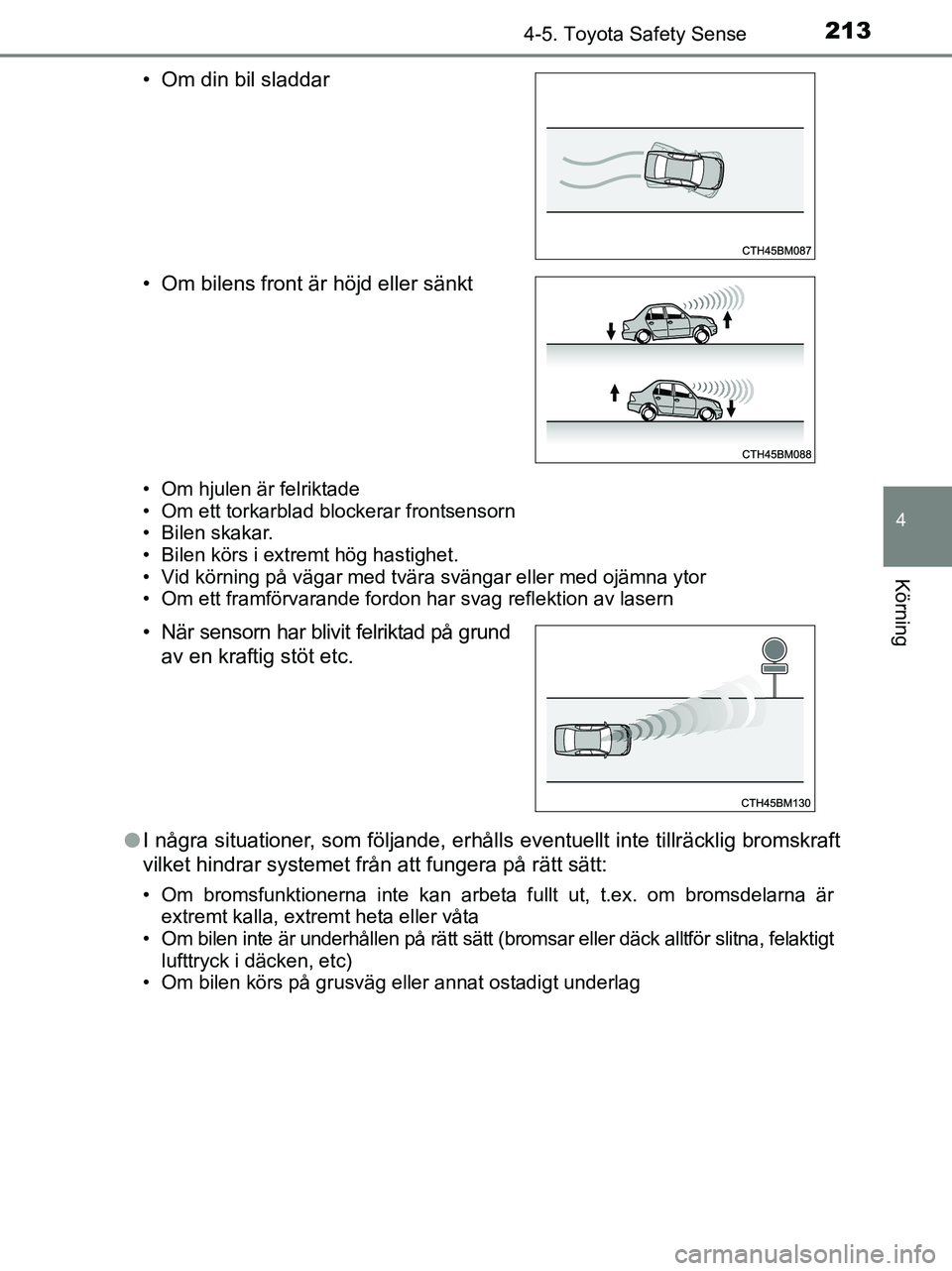

2134-5. Toyota Safety Sense
4
Körning
OM52J20SE
• Om hjulen är felriktade
• Om ett torkarblad blockerar frontsensorn
• Bilen skakar.
• Bilen körs i extremt hög hastighet.
• Vid körning på vägar med tvära svängar eller med ojämna ytor
• Om ett framförvarande fordon har svag reflektion av lasern
lI några situationer, som följande, erhålls eventuellt inte tillräcklig bromskraft
vilket hindrar systemet från att fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbet a fullt ut, t.ex. om bromsdelarna är
extremt kalla, extremt heta eller våta
• Om bilen inte är underhållen på rätt sätt (bromsar eller däck alltför slitna, felaktigt
lufttryck i däcken, etc)
• Om bilen körs på grusväg eller annat ostadigt underlag
• Om din bil sladdar
• Om bilens front är höjd eller sänkt
• När sensorn har blivit felriktad på grund
av en kraftig stöt etc.
OM52J20SE.book Page 213 Friday, October 7, 2016 12:33 PM

2144-5. Toyota Safety Sense
OM52J20SEn
Om PCS-varningslampan blinkar eller tänds
Det aktiva krockskyddet är eventuellt inte tillgängligt för tillfället, eller en funk-
tionsstörning kan ha uppstått i systemet.
lI följande situationer slocknar varningslampan och systemet blir funktionellt
när normala driftsförhållanden återställs:
• Om ytan kring frontsensorn är het, t.ex. om bilen har varit parkerad i solen
• Om vindrutan är immig eller täckt med kondens eller is ( Sid. 288, 297)
• Om frontsensorn eller ytorna kring dessa är kalla, t.ex. i en extremt kall miljö
• Om ytan framför frontsensorn är blockerad, t.ex. om motorhuven är öppen
l Om PCS-varningslampan fortsätter att blinka eller tänds kan en funktions-
störning ha uppstått i systemet. Låt omedelbart en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
n Om VSC stängs av
lOm TRC och VSC är avstängda ( Sid. 241) inaktiveras även bromsassis-
tansen och bromsfunktionen i det aktiva krockskyddet. Varningsfunktionen i
det aktiva krockskyddet kommer dock att fungera.
l Om PCS-varningslampan tänds.
