2017 TOYOTA YARIS sensor

1804-3. Använda strålkastare och vindrutetorkare
OM52J20SE
Fordonskategori N1*
*
: För att fastställa bilens kategori ska du kontakta en auktoriserad Toyota- återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning för att få mer information.
n Varselljus
För att din bil ska bli mer synlig för andra förare under dagen tänds varselljusen
automatiskt när motorn startas och parkeringsbromsen lossas, och strålkas-
taromkopplaren är i avstängt läge eller i läge ”AUTO”. (Tänds med starkare
ljusstyrka än de främre positionsljusen.) Varselljus är inte avsedda för körning
i mörker.
n Strålkastarsensor (i förekommande fall)
LastReglageläge
Endast föraren0
Förare + full last i bagageutrymmet4
Sensorn fungerar eventuellt inte på rätt
sätt om ett föremål placeras över sensorn
eller om något som blockerar sensorn fästs
på vindrutan.
Det hindrar sensorn att känna av utom-
husljuset och kan leda till störningar i den
automatiska strålkastarfunktionen.
OM52J20SE.book Page 180 Friday, October 7, 2016 12:33 PM

1824-3. Använda strålkastare och vindrutetorkare
OM52J20SEn
Batteribesparande funktion
Under samtliga nedanstående förutsättningar släcks strålkastarna och övrig
belysning automatiskt efter 20 minuter för att undvika att bilens batteri laddas ur:
lStrålkastarna och/eller bakljusen är på.
l När belysningsspaken är i läge eller .
l Modeller utan elektroniskt lås- och startsystem: Startknappen har vridits till
läge ”LOCK”.
l Modeller med elektroniskt lås- och startsystem: Startknappen har tryckts till
avstängt läge.
Denna funktion kan stängas av i någon av följande situationer:
l Modeller utan elektroniskt lås- och startsystem: När startknappen vrids till
”ON”-läge.
l Modeller med elektroniskt lås- och startsystem: När startknappen trycks till
tändningsläge.
l Om belysningsspaken används.
l Om dörren öppnas eller stängs.
n Specialinställningar
Inställningar (t.ex. ljussensorns känslighet) kan ändras.
(Funktioner som kan specialinställas: Sid. 487)
OBSERVERA
nUndvika att batteriet laddas ur
Låt inte belysningen vara på längre än nödvändigt när motorn inte är igång.
OM52J20SE.book Page 182 Friday, October 7, 2016 12:33 PM

1864-3. Använda strålkastare och vindrutetorkare
OM52J20SE

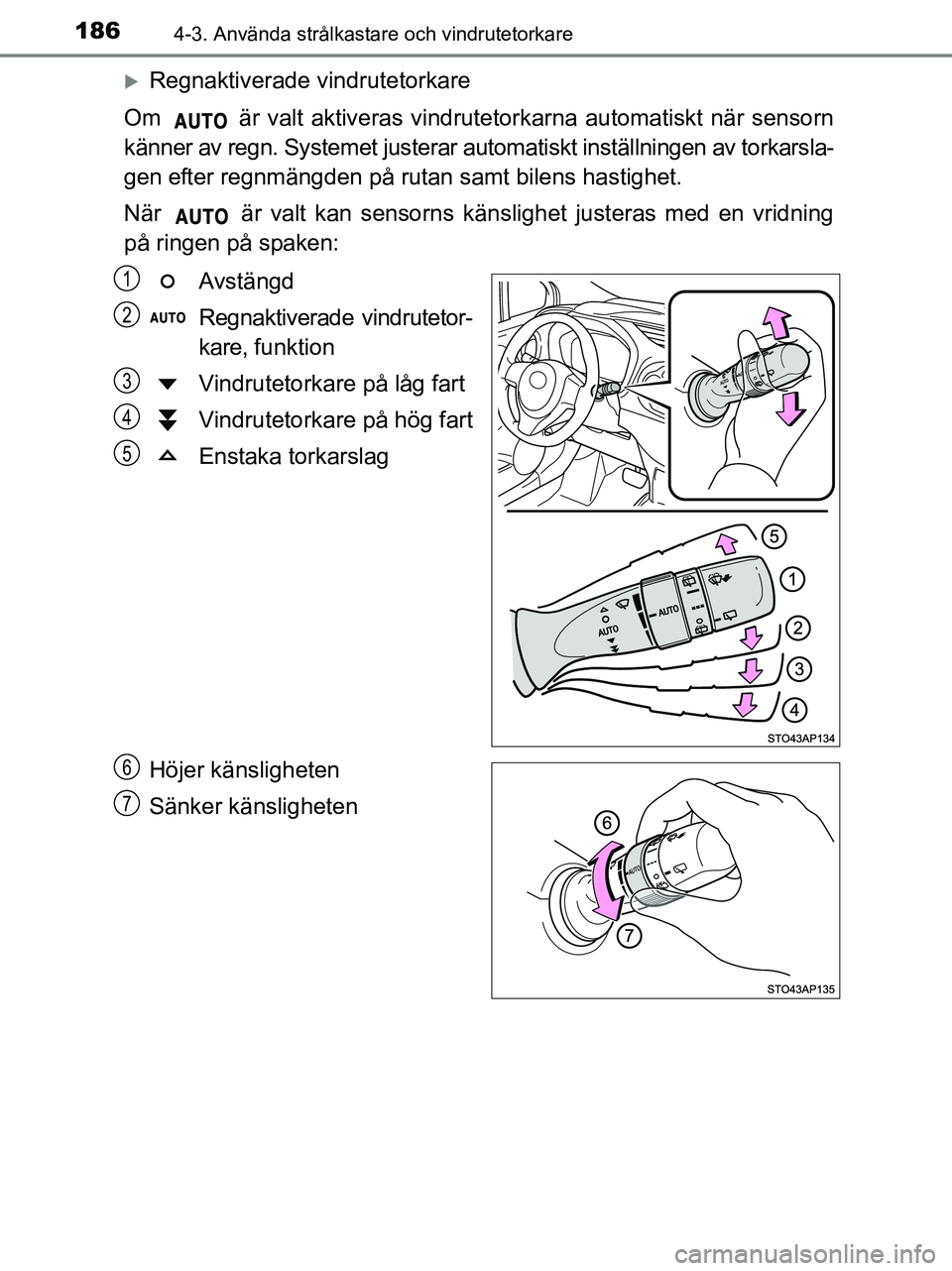

Regnaktiverade vindrutetorkare
Om är valt aktiveras vindrutetorkarna automatiskt när sensorn
känner av regn. Systemet justerar automatiskt inställningen av torkarsla-
gen efter regnmängden på rutan samt bilens hastighet.
När är valt kan sensorns känslighet justeras med en vridning
på ringen på spaken:
Avstängd
Regnaktiverade vindrutetor-
kare, funktion
Vindrutetorkare på låg fart
Vindrutetorkare på hög fart
Enstaka torkarslag
Höjer känsligheten
Sänker känsligheten
1
2
3
4
5
6
7
OM52J20SE.book Page 186 Friday, October 7, 2016 12:33 PM

1874-3. Använda strålkastare och vindrutetorkare
4
Körning
OM52J20SE
Spolare/torkare, kombinerad
funktion
Torkaren gör automatiskt ett par
slag efter att spolarvätskan har
sprutats på vindrutan.
(Torkaren går igång automatiskt,
den gör ett extra slag efter en
kort paus för att torka av de sista
dropparna.)
nVindrutetorkare och spolare kan aktiveras när
Modeller utan elektroniskt lås- och startsystem
Startknappen är i ”ON”-läge.
Modeller med elektroniskt lås- och startsystem
Startknappen är i tändningsläge.
n Regnsensor (modeller med vi ndrutetorkare med regnsensor)
l Modeller utan elektroniskt lås- och startsystem: Om torkarspaken vrids till
läge när startknappen är i läge ”ON”, gör torkarna ett slag för att visa
att ”AUTO”-funktionen är aktiverad.
l Modeller med elektroniskt lås- och startsystem: Om torkarspaken vrids till
läge när startknappen är i tändningsläge, gör torkarna ett slag för att
visa att ”AUTO”-funktionen är aktiverad.
8
lRegnsensorn bedömer regnmängden.
En optisk sensor används. Den fungerar
eventuellt inte alltid på rätt sätt om sol-
strålarna träffar vindrutan vid solupp-
gång eller solnedgång, eller om insekter
har fastnat på vindrutan.
OM52J20SE.book Page 187 Friday, October 7, 2016 12:33 PM

1884-3. Använda strålkastare och vindrutetorkare
OM52J20SEl
Om sensorns känslighetsring är inställd på högt läge i ”AUTO” slår torkaren
ett slag för att visa att sensorns sensitivtet har ökats.
l Om regnsensorns temperatur är lägst 90 °C, eller högst –15 °C, fungerar den
automatiska driften eventuellt inte. I så fall ska ett annat läge än ”AUTO”
användas.
n Om ingen spolarvätska kommer ur munstycket
Kontrollera att munstycket inte är igensatt om det finns spolarvät\
ska i spolar-
vätskebehållaren.
VA R N I N G
n Varning vid bruk av vindrutetorkare i ”AUTO”-läge (modeller med vind-
rutetorkare med regnsensor)
Vindrutetorkaren kan oavsiktligt aktiveras om sensorn vidrörs eller om vind-
rutan utsätts för vibrationer i ”AUTO”-läget. Var försiktig så att inte fingrarna
eller något annat fastnar i vindrutetorkaren.
n Varning beträffande användning av spolarvätska
Använd inte spolarvätska när det är kallt ute förrän vindrutan har värmts
upp. Vätskan kan frysa på vindrutan och orsaka dålig sikt. Detta kan orsaka
en olycka som kan leda till svåra eller livshotande skador.
OBSERVERA
nNär vindrutan är torr
Använd inte torkaren eftersom vindrutan kan repas.
n Ingen spolarvätska kommer ur munstyckena
Spolarpumpen kan ha skadats om du har tryckt spaken mot dig och hållit
den kvar onödigt länge.
n Om ett munstycke blir igensatt
Kontakta i så fall en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning.
Försök inte att rensa det med en nål eller liknande föremål. Munstycket kan
skadas.
OM52J20SE.book Page 188 Friday, October 7, 2016 12:33 PM

1974-5. Toyota Safety Sense
4
Körning
OM52J20SE
Frontsensorn är placerad på vind-
rutans övre del. Den består av 2
sensortyper, var och en känner av
information som är nödvändig att
använda körstödssystemen.Lasersensorer
Monokulär kamerasensor
Frontsensor
1
2
VA R N I N G
nFrontsensor
Frontsensorn använder laser för att känna av fordon framför din bil. Front-
sensorn är klassificerad som en laserprodukt i klass 1M enligt standarden
IEC 60825-1. Under normala användningsförhållanden är dessa \
lasrar inte
skadliga för det nakna ögat. Det är emellertid nödvändigt att observera
följande säkerhetsåtgärder.
Undlåtelse kan resultera i blindhet eller svåra synskador.
l Gör aldrig försök att ta isär frontsensorn för att undvika att utsättas för farlig
laserstrålning (t.ex. ta bort linserna). I isärtaget skick klassificeras frontsensorn
som en laserprodukt i klass 3B enligt standarden IEC 60825-1. Klass 3B-
lasrar är farliga och innebär risk för ögonskador vid direkt\
exponering.
OM52J20SE.book Page 197 Friday, October 7, 2016 12:33 PM

1984-5. Toyota Safety Sense
OM52J20SE
VA R N I N G
lFörsök inte att se in i frontsensorn med förstoringsglas, mikroskop eller andra
optiska instrument inom ett avstånd av under 100 mm.
Laserklass, dekal
Laser, informationsdekal
Laserstrålningsdata Max. medelstyrka: 45 mW
Pulsens varaktighet: 33 ns
Våglängd: 905 nm
Avvikelse (horisontell  vertikal): 28°  12°
OM52J20SE.book Page 198 Friday, October 7, 2016 12:33 PM

1994-5. Toyota Safety Sense
4
Körning
OM52J20SE
VA R N I N G
nUndvik funktionsstörning i frontsensorn
Observera följande säkerhetsanvisningar.
Frontsensorn kommer annars eventuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livshotande skador som följd.
l Håll alltid vindrutan ren. Om vindrutan är smutsig eller täckt av en oljig hinna,
vattendroppar, snö, etc, ska den rengöras. Om vindrutans insida framför
frontsensorn är smutsig ska du kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan ve rkstad med motsvarande kvalifikationer
och utrustning.
l Om temperaturskillnaden mellan inne- och utetemperaturen är stor, t.ex.
på vintern, kan vindrutan lätt imma igen. Om den del av vindrutan som är
framför frontsensorn blir immig eller täckt av kondens eller is tänds eventu-
ellt varningslampan PCS och systemet avstannar tillfälligt. Använd i så fall
vindrutans avisningsfunktion för att avlägsna imma, etc. (Sid. 288, 297)
l Om den del av vindrutan som är framför frontsensorn är täckt av regndroppar
ska du avlägsna dem med vindrutetorkarna.
Om regndropparna inte har avlägsnats tillräckligt väl kan frontsensorns
förmåga reduceras.
lFäst inga föremål som dekaler, transpa-
renta dekaler, etc, framför frontsensorn
på vindrutans utsida (skuggad yta på
bilden).
A: Från vindrutans övre del till cirka
10 cm under frontsensorns nedre del
B: Cirka 20 cm (Cirka 10 cm till höger och vänster från frontsensorns mitt)
l Du ska varken installera eller fästa något
föremål under sensorn på vindrutans
insida (skuggad yta på bilden).
A: Cirka 10 cm (Från frontsensorns
nedre del)
B: Cirka 20 cm (Cirka 10 cm till höger och vänster från frontsensorns mitt)
