2017 TOYOTA YARIS sensor

2104-3. Betjening af lygter og vinduesviskere
OM52J20DKn
Batterisparefunktion
I alle følgende forhold slukkes forlygterne og de andre lygter automatisk efter
20 minutter for at forhindre, at bilens batteri aflades:
lForlygterne og/eller baglygterne er tændt.
l Lyskontakten står på eller .
l Biler uden smart-nøgle: Hvis tændingskontakten drejes hen i positionen
"LOCK".
l Biler med smart-nøgle: Tæ ndingskontakten slås fra.
Funktionen bliver afbrudt i nedenstående situationer:
l Biler uden smart-nøgle: Hvis tændingskontakten drejes til "ON".
l Biler med smart-nøgle: Når tændingsk ontakten drejes til IGNITION ON.
l Når kontakten til forlygterne benyttes.
l Når døren åbnes eller lukkes.
n Individuel tilpasning
Det er muligt at ændre indstillingerne (fx lyssensorens følsomhed).
(Funktioner, der kan tilpasses individuelt: S. 523)
BEMÆRK
nSådan forhindrer du afladning af batteriet
Lad ikke lyset være tændt længere end højest nødvendigt, når motoren ikke
kører.
OM52J20DK.book Page 210 Tuesday, October 18, 2016 12:12 PM

2144-3. Betjening af lygter og vinduesviskere
OM52J20DK
Regnsensorstyret vinduesvisker
Når er valgt, går vinduesviskerne automatisk i gang, når sensoren
registrerer regn på forruden. System et justerer automatisk viskerinter-
vallet iht. regnmængden og bilens hastighed.
Hvis vælges, kan sensorens følsomhed justeres som nedenfor
ved at dreje kontaktringen:
Slået fra
Regnsensorstyret visker-
funktion
Viskerfunktion med lav
hastighed
Viskerfunktion med høj
hastighed
Midlertidig funktion
Øger følsomheden
Reducerer følsomheden
1
2
3
4
5
6
7
OM52J20DK.book Page 214 Tuesday, October 18, 2016 12:12 PM

2154-3. Betjening af lygter og vinduesviskere
4
Kørsel
OM52J20DK
Dobbeltfunktion for vasker/visker
Viskeren kører automatisk et
par gange efter aktivering af
vaskeren.
(Når viskeren har foretaget flere
strøg, vil der være en lille pause,
hvorefter den foretager endnu
et strøg for at forhindre dryp.)
nVinduesviskerne og -vaskerne kan benyttes, når:
Biler uden smart-nøgle
Tændingskontakten står på "ON".
Biler med smart-nøgle
Tændingskontakten står på IGNITION ON.
n Regnsensor (biler med regnsensorstyret vinduesvisker)
lBiler uden smart-nøgle: Hvis vinduesviskerkontakten drejes til , mens
tændingskontakten står på "ON", kører vinduesviskeren én gang for at vise,
at funktionen "AUTO" er aktiveret.
l Biler med smart-nøgle: Hvis vinduesviskerkontakten drejes til , mens
tændingskontakten er på IGNITION ON, kører vinduesviskeren én gang for
at vise, at "AUTO" er aktiveret.
8
lRegnsensoren bedømmer mængden af
regndråber.
Der anvendes en optisk sensor. Den
virker muligvis ikke korrekt, hvis lyset fra
solopgangen eller solnedgangen rammer
forruden, eller hvis der er insekter osv.
på forruden.
OM52J20DK.book Page 215 Tuesday, October 18, 2016 12:12 PM

2164-3. Betjening af lygter og vinduesviskere
OM52J20DKl
Hvis følsomheden øges, mens funktionen "AUTO" er aktiveret, kører vindu-
esviskeren frem og tilbage én gang som tegn på, at sensorens følsomhed
øges.
l Hvis regnsensorens temperatur er 90 °C eller højere eller -15 °C eller
lavere, virker den automatiske funktion muligvis ikke. I så fald skal viskerne
benyttes i en anden funktion end "AUTO".
n Hvis der ikke kommer sprinklervæske
Tjek, at vaskerdysen ikke er blokeret og at der er sprinklervæske i sprinkler-
væskebeholderen til forruden.
ADVARSEL
nAdvarsel ved brug af vinduesviskeren på "AUTO" (biler med regnsensor-
styret vinduesvisker)
Når du har valgt "AUTO", kan vinduesviskeren pludseligt starte, hvis sensoren
berøres eller forruden vibrerer. Pas på, at dine fingre og andet ikke kommer
i klemme i vinduesviskeren.
n Advarsel vedrørende brug af sprinklervæske
Brug ikke sprinklervæske i koldt vejr , før forruden er blevet varm. Væsken
kan fryse fast på forruden og hindre udsynet. Det kan føre til ulykker med
død eller alvorlige kvæstelser til følge.
BEMÆRK
n Hvis forruden er tør
Brug ikke vinduesviskeren, da den kan beskadige forruden.
n Hvis der ikke kommer sprinklervæske ud af dyserne
Sprinklervæskepumpen kan blive ødelagt, hvis du trækker kontaktarmen
hen imod dig selv og holder den der i længere tid.
n Hvis en af dyserne bliver blokeret
I denne situation skal du kontakte en autoriseret Toyota-forhandler/-reparatør
eller andre kvalificerede fagfolk.
Forsøg ikke at rense den med en nål eller andet. Det vil ødelægge dysen.
OM52J20DK.book Page 216 Tuesday, October 18, 2016 12:12 PM

2254-5. Toyota Safety Sense
4
Kørsel
OM52J20DK
Frontsensoren sidder øverst på
forruden. Den består af 2 typer
sensorer, der hver især registrerer
de data, der er nødvendige, for at
systemerne til sikker og let kørsel
kan fungere.Lasersensorer
Monokulær kamerasensor
Frontsensor
1
2
ADVARSEL
nFrontsensor
Frontsensorerne anvender laser til registrering af køretøjer foran din bil.
Frontsensoren er klassificeret som et laserprodukt i klasse 1M iht. IEC
60825-1-standarden. Under almindelige anvendelsesforhold er disse lasere
ikke skadelige for det blotte øje. Dog skal følgende forholdsregle\
r følges.
I modsat fald er der risiko for tab af synet eller alvorlig synsnedsættelse.
l For at undgå udsættelse for skadelige laserstråler må du aldrig \
forsøge at
demontere frontsensoren (dvs. fjerne glasset). Når frontsensoren er
demonteret, er den er klassificeret som et laserprodukt i klasse 3B iht.
IEC60825-1-standarden. Lasere i klasse 3B er farlige og kan give øjen-
skader ved direkte kontakt.
OM52J20DK.book Page 225 Tuesday, October 18, 2016 12:12 PM

2264-5. Toyota Safety Sense
OM52J20DK
ADVARSEL
lDu må aldrig se direkte på frontsensoren gennem et forstørrelsesglas,
mikroskop eller optisk instrument på en afstand under 100 mm.
Laserklassificeringsmærkat
Beskrivende mærkat til laser
Data om laserstråling Maksimal gennemsnitlig effekt: 45 mW
Impulsvarighed: 33 ns
Bølgelængde: 905 nm
Divergens (vandret  lodret): 28°  12°
OM52J20DK.book Page 226 Tuesday, October 18, 2016 12:12 PM

2274-5. Toyota Safety Sense
4
Kørsel
OM52J20DK
ADVARSEL
nSådan undgås fejl i frontsensoren
Følg nedenstående sikkerhedsforanstaltninger.
I modsat fald fungerer sensoren muligvis ikke korrekt, hvilket kan medføre
en ulykke med døden eller alvorlig personskade til følge.
l Hold altid forruden ren. Hvis forruden er snavset eller dækket af en oliefilm,
vanddråber, sne mm., skal den rengøres. Hvis forrudens inderside foran
frontsensoren er snavset, skal du kontakte en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede fagfolk.
l Hvis der er stor forskel på temperaturen inde i og uden for bilen, f.eks. om
vinteren, kan forruden nemt dugge til. Hvis området af forruden foran front-
sensoren er dugget til eller dækket af kondensvand eller is, kan advar-
selslampen for PCS lyse, og systemet kan blive deaktiveret midlertidigt.
Hvis det sker

, skal du fjerne duggen mm. ved hjælp af forrudeafdugningen
( S. 316, 325)
l Der må ikke sættes genstande som f.eks.
mærkater, herunder transparente mær-
kater, eller lignende udvendigt på forru-
den foran frontsensoren (det markerede
område på billedet).
A: Fra forrudens overkant til ca. 10 cm
under frontsensorens underkant
B: Ca. 20 cm (Ca. 10 cm til højre og venstre fra midten af frontsensoren)
l Der må ikke monteres eller placeres
udstyr på forruden indvendige side under
frontsensoren (det markerede område
på billedet).
A: Ca. 10 cm (Fra frontsensoren neder-
ste kant)
B: Ca. 20 cm (Ca. 10 cm til højre og venstre fra midten af frontsensoren)
OM52J20DK.book Page 227 Tuesday, October 18, 2016 12:12 PM

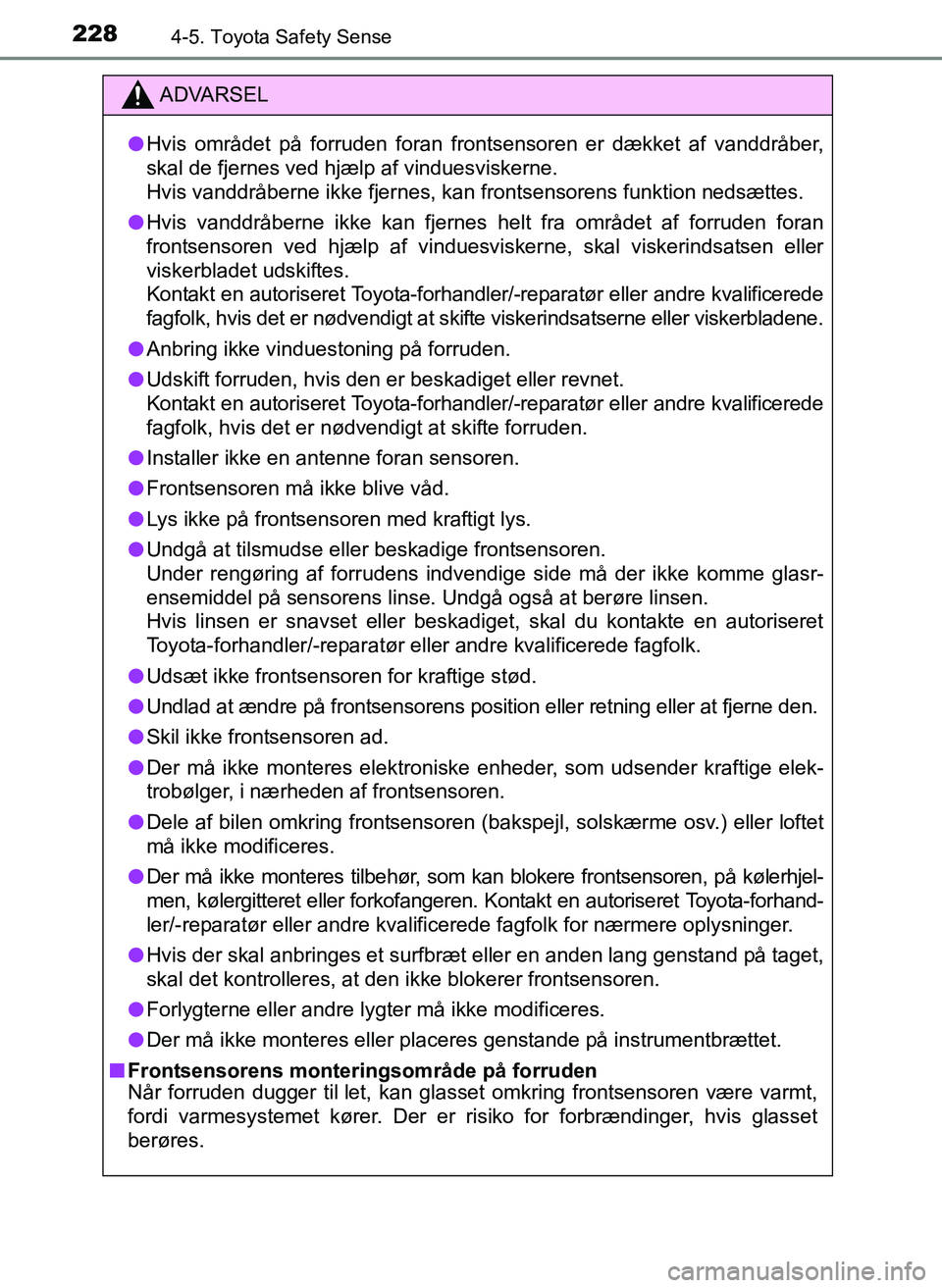

2284-5. Toyota Safety Sense
OM52J20DK
ADVARSEL
lHvis området på forruden foran frontsensoren er dækket af vanddråber,
skal de fjernes ved hjælp af vinduesviskerne.
Hvis vanddråberne ikke fjernes, kan frontsensorens funktion nedsættes.
l Hvis vanddråberne ikke kan fjernes he lt fra området af forruden foran
frontsensoren ved hjælp af vinduesviskerne, skal viskerindsatsen eller
viskerbladet udskiftes.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk, hvis det er nødvendigt at skifte viskerindsatserne eller viskerbladene.
l Anbring ikke vinduestoning på forruden.
l Udskift forruden, hvis den er beskadiget eller revnet.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalificerede
fagfolk, hvis det er nødvendigt at skifte forruden.
l Installer ikke en antenne foran sensoren.
l Frontsensoren må ikke blive våd.
l Lys ikke på frontsensoren med kraftigt lys.
l Undgå at tilsmudse eller beskadige frontsensoren.
Under rengøring af forrudens indvendige side må der ikke komme glasr-
ensemiddel på sensorens linse. Undgå også at berøre linsen.
Hvis linsen er snavset eller beskadiget, skal du kontakte en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
l Udsæt ikke frontsensoren for kraftige stød.
l Undlad at ændre på frontsensorens position eller retning eller at fjerne den.
l Skil ikke frontsensoren ad.
l Der må ikke monteres elektroniske enheder, som udsender kraftige elek-
trobølger, i nærheden af frontsensoren.
l Dele af bilen omkring frontsensoren (bakspejl, solskærme osv.) eller loftet
må ikke modificeres.
l Der må ikke monteres tilbehør, som kan blokere frontsensoren, på kølerhjel-
men, kølergitteret eller forkofangeren. Kontakt en autoriseret Toyota-forhand-
ler/-reparatør eller andre kvalificerede fagfolk for nærmere oplysninger.
l Hvis der skal anbringes et surfbræt eller en anden lang genstand på taget,
skal det kontrolleres, at den ikke blokerer frontsensoren.
l Forlygterne eller andre lygter må ikke modificeres.
l Der må ikke monteres eller placeres genstande på instrumentbrættet.
n Frontsensorens monteringsområde på forruden
Når forruden dugger til let, kan glasset omkring frontsensoren være varmt,
fordi varmesystemet kører. Der er risiko for forbrændinger, hvis glasset
berøres.
