2017 TOYOTA VERSO stop start

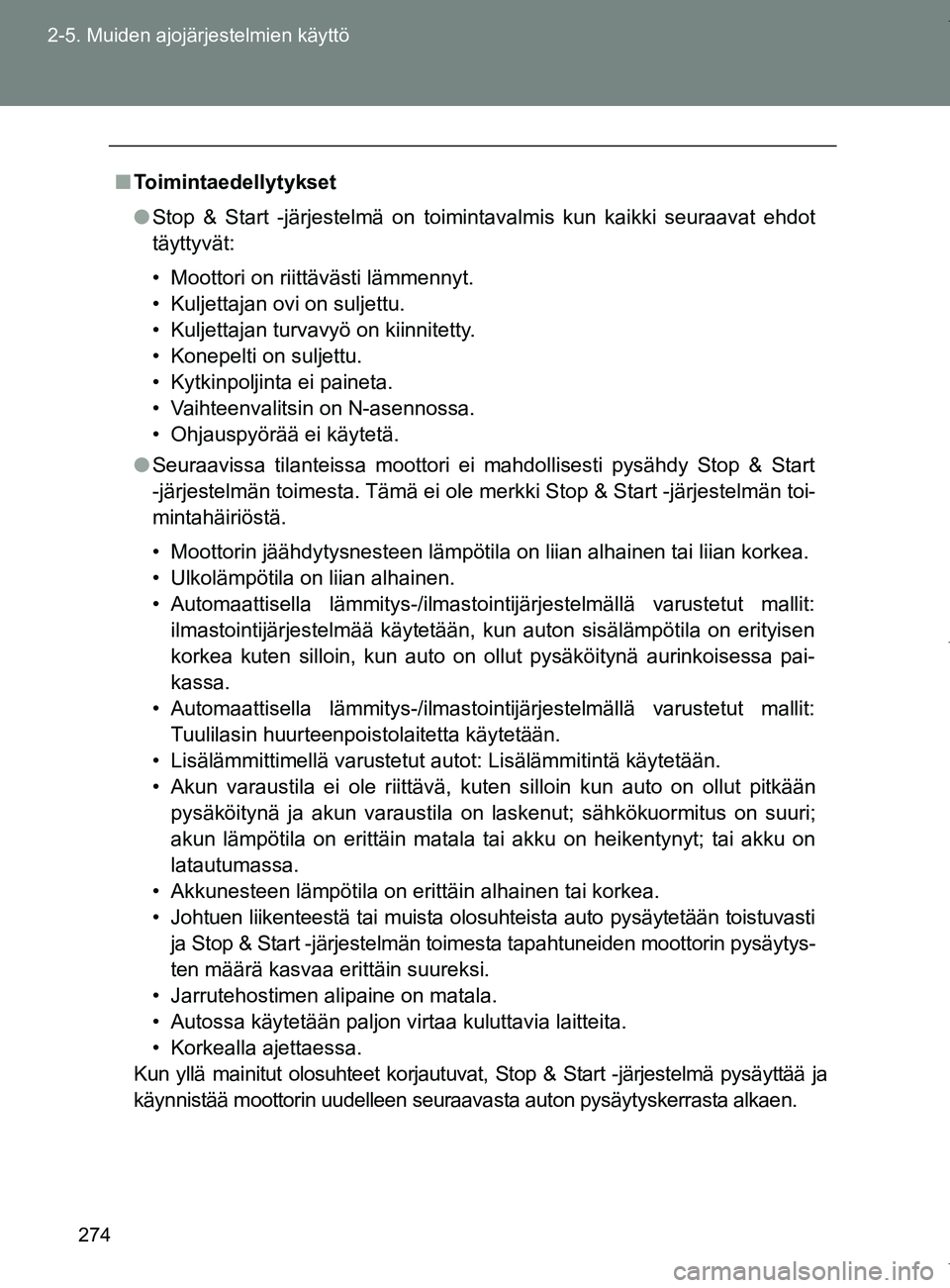

274
2-5. Muiden ajojärjestelmien käyttö
OM64517FI
■
Toimintaedellytykset
● Stop & Start -järjestelmä on toimintavalmis kun kaikki seuraavat ehdot
täyttyvät:
• Moottori on riittävästi lämmennyt.
• Kuljettajan ovi on suljettu.
• Kuljettajan turvavyö on kiinnitetty.
• Konepelti on suljettu.
• Kytkinpoljinta ei paineta.
• Vaihteenvalitsin on N-asennossa.
• Ohjauspyörää ei käytetä.
● Seuraavissa tilanteissa moottori ei mahdollisesti pysähdy Stop & Start
-järjestelmän toimesta. Tämä ei ole merkki Stop & Start -järjestelmän toi-
mintahäiriöstä.
• Moottorin jäähdytysnesteen lämpötila on liian alhainen tai liian korkea.
• Ulkolämpötila on liian alhainen.
• Automaattisella lämmitys-/ilmastointijärjestelmällä varustetut mallit: ilmastointijärjestelmää käytetään, kun auton sisälämpötila on erityisen
korkea kuten silloin, kun auto on ollut pysäköitynä aurinkoisessa pai-
kassa.
• Automaattisella lämmitys-/ilmastointijärjestelmällä varustetut mallit: Tuulilasin huurteenpoistolaitetta käytetään.
• Lisälämmittimellä varustetut autot: Lisälämmitintä kä\
ytetään.
• Akun varaustila ei ole riittävä, kuten silloin kun auto on ollut pitkään pysäköitynä ja akun varaustila on laskenut; sähkökuormitus on suuri;
akun lämpötila on erittäin matala tai akku on heikentynyt; tai akku on
latautumassa.
• Akkunesteen lämpötila on erittäin alhainen tai korkea.
• Johtuen liikenteestä tai muista olosuhteista auto pysäytetään toistuvasti ja Stop & Start -järjestelmän toimesta tapahtuneiden moottorin pysäytys-
ten määrä kasvaa erittäin suureksi.
• Jarrutehostimen alipaine on matala.
• Autossa käytetään paljon virtaa kuluttavia laitteita.
• Korkealla ajettaessa.
Kun yllä mainitut olosuhteet korjautuvat, Stop & Start -järjestelmä pysäyttää ja
käynnistää moottorin uudelleen seuraavasta auton pysäytyskerrasta alkaen.
OM64517FI.book Page 274 Monday, January 2, 2017 6:19 PM

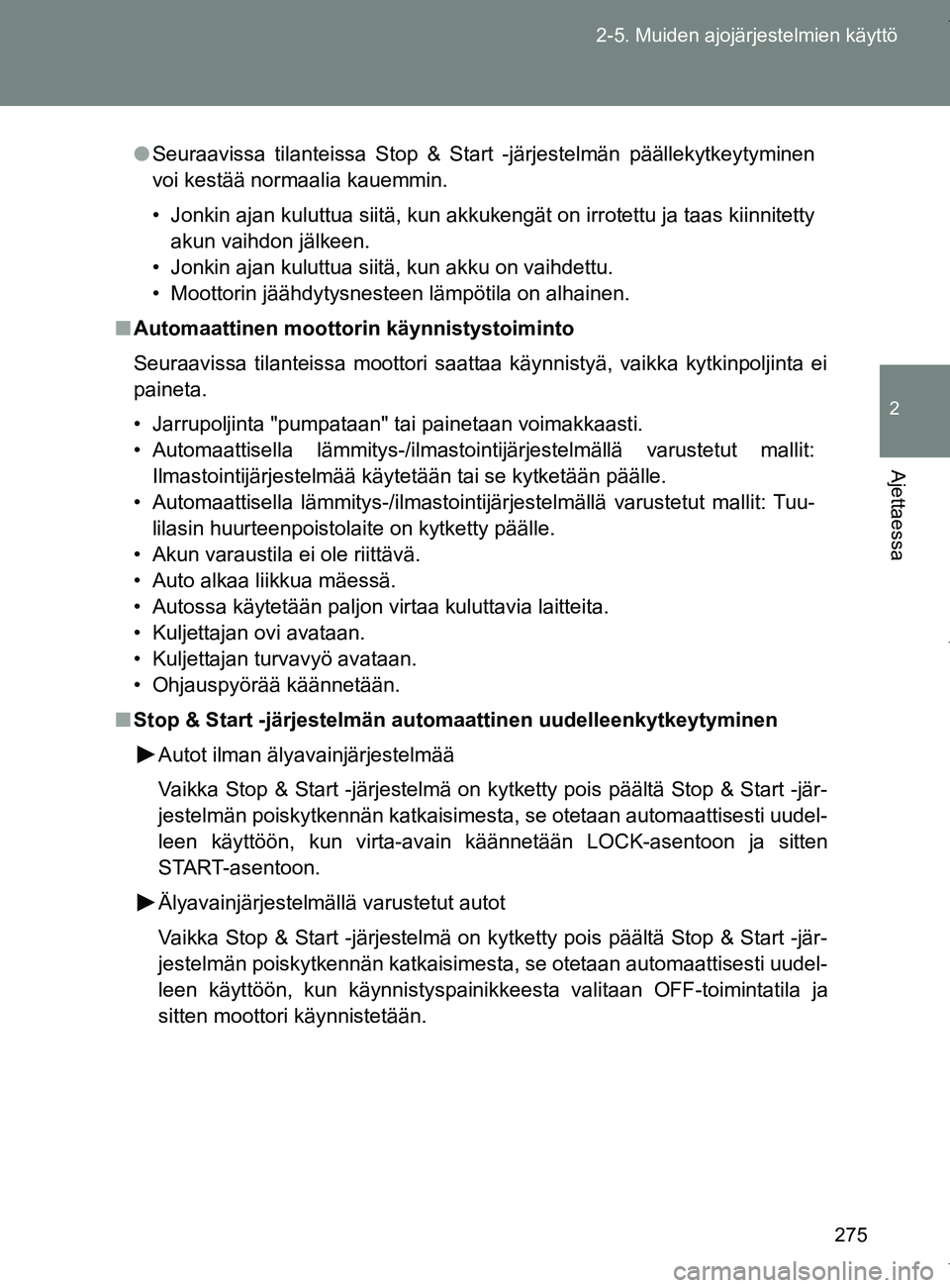

275
2-5. Muiden ajojärjestelmien käyttö
2
Ajettaessa
OM64517FI
●
Seuraavissa tilanteissa Stop & Start -järjestelmän päällekytkeytyminen
voi kestää normaalia kauemmin.
• Jonkin ajan kuluttua siitä, kun akkukengät on irrotettu ja taas kiinnitetty
akun vaihdon jälkeen.
• Jonkin ajan kuluttua siitä, kun akku on vaihdettu.
• Moottorin jäähdytysnesteen lämpötila on alhainen.
■ Automaattinen moottorin käynnistystoiminto
Seuraavissa tilanteissa moottori saattaa käynnistyä, vaikka kytkinpoljinta ei
paineta.
• Jarrupoljinta "pumpataan" tai painetaan voimakkaasti.
• Automaattisella lämmitys-/ilmastointijärjestelmällä varustetu\
t mallit: Ilmastointijärjestelmää käytetään tai se kytketään päälle.
• Automaattisella lämmitys-/ilmastointijärjestelmällä varustetut mallit: Tuu- lilasin huurteenpoistolaite on kytketty päälle.
• Akun varaustila ei ole riittävä.
• Auto alkaa liikkua mäessä.
• Autossa käytetään paljon virtaa kuluttavia laitteita.
• Kuljettajan ovi avataan.
• Kuljettajan turvavyö avataan.
• Ohjauspyörää käännetään.
■ Stop & Start -järjestelmän automaattinen uudelleenkytkeytyminen
Autot ilman älyavainjärjestelmää
Vaikka Stop & Start -järjestelmä on kytketty pois päältä Stop & Start -jär-
jestelmän poiskytkennän katkaisimesta, se otetaan automaattisesti uudel-
leen käyttöön, kun virta-avain käännetään LOCK-asentoon ja sitten
START-asentoon.
Älyavainjärjestelmällä varustetut autot
Vaikka Stop & Start -järjestelmä on kytketty pois päältä Stop & Start -jär-
jestelmän poiskytkennän katkaisimesta, se otetaan automaattisesti uudel-
leen käyttöön, kun käynnistyspainikkeesta valitaan OFF-toimintatila ja
sitten moottori käynnistetään.
OM64517FI.book Page 275 Monday, January 2, 2017 6:19 PM

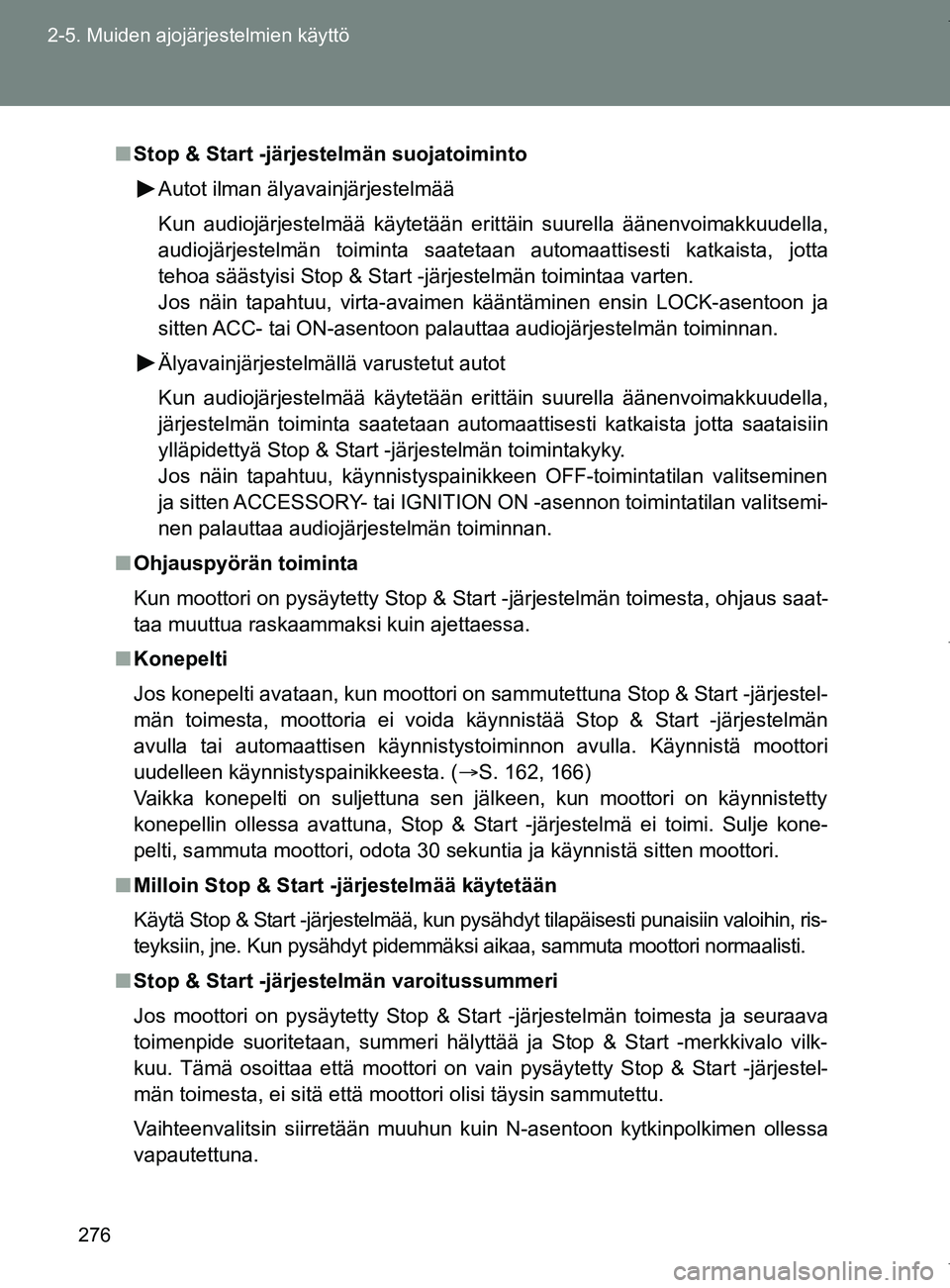

276
2-5. Muiden ajojärjestelmien käyttö
OM64517FI
■
Stop & Start -järjestelmän suojatoiminto
Autot ilman älyavainjärjestelmää
Kun audiojärjestelmää käytetään erittäin suurella äänenvoimakkuudella,
audiojärjestelmän toiminta saatetaan automaattisesti katkaista, jotta
tehoa säästyisi Stop & Start -järjestelmän toimintaa varten.
Jos näin tapahtuu, virta-avaimen kääntäminen ensin LOCK-asentoon ja
sitten ACC- tai ON-asentoon palauttaa audiojärjestelmän toiminnan.
Älyavainjärjestelmällä varustetut autot
Kun audiojärjestelmää käytetään erittäin suurella äänenvoimakkuudella,
järjestelmän toiminta saatetaan automaattisesti katkaista jotta saataisiin
ylläpidettyä Stop & Start -järjestelmän toimintakyky.
Jos näin tapahtuu, käynnistyspainikkeen OFF-toimintatilan valitseminen
ja sitten ACCESSORY- tai IGNITION ON -asennon toimintatilan valitsemi-
nen palauttaa audiojärjestelmän toiminnan.
■ Ohjauspyörän toiminta
Kun moottori on pysäytetty Stop & Start -järjestelmän toimesta, ohjaus saat-
taa muuttua raskaammaksi kuin ajettaessa.
■ Konepelti
Jos konepelti avataan, kun moottori on sammutettuna Stop & Start -järjestel-
män toimesta, moottoria ei voida käynnistää Stop & Start -järjestelmän
avulla tai automaattisen käynnistystoiminnon avulla. Käynnistä moottori
uudelleen käynnistyspainikkeesta. ( S. 162, 166)
Vaikka konepelti on suljettuna sen jälkeen, kun moottori on käynnistetty
konepellin ollessa avattuna, Stop & Start -järjestelmä ei toimi. Sulje kone-
pelti, sammuta moottori, odota 30 sekuntia ja käynnistä sitten moottori.
■ Milloin Stop & Start -järjestelmää käytetään
Käytä Stop & Start -järjestelmää, kun pysähdyt tilapäisesti punaisiin valoihin, ris-
teyksiin, jne. Kun pysähdyt pidemmäksi aikaa, sammuta moottori normaalisti.
■ Stop & Start -järjestelmän varoitussummeri
Jos moottori on pysäytetty Stop & Start -järjestelmän toimesta ja seuraava
toimenpide suoritetaan, summeri hälyttää ja Stop & Start -merkkivalo vilk-
kuu. Tämä osoittaa että moottori on vain pysäytetty Stop & Start -järjestel-
män toimesta, ei sitä että moottori olisi täysin sammutettu.
Vaihteenvalitsin siirretään muuhun kuin N-asentoon kytkinpolkimen ollessa
vapautettuna.
OM64517FI.book Page 276 Monday, January 2, 2017 6:19 PM

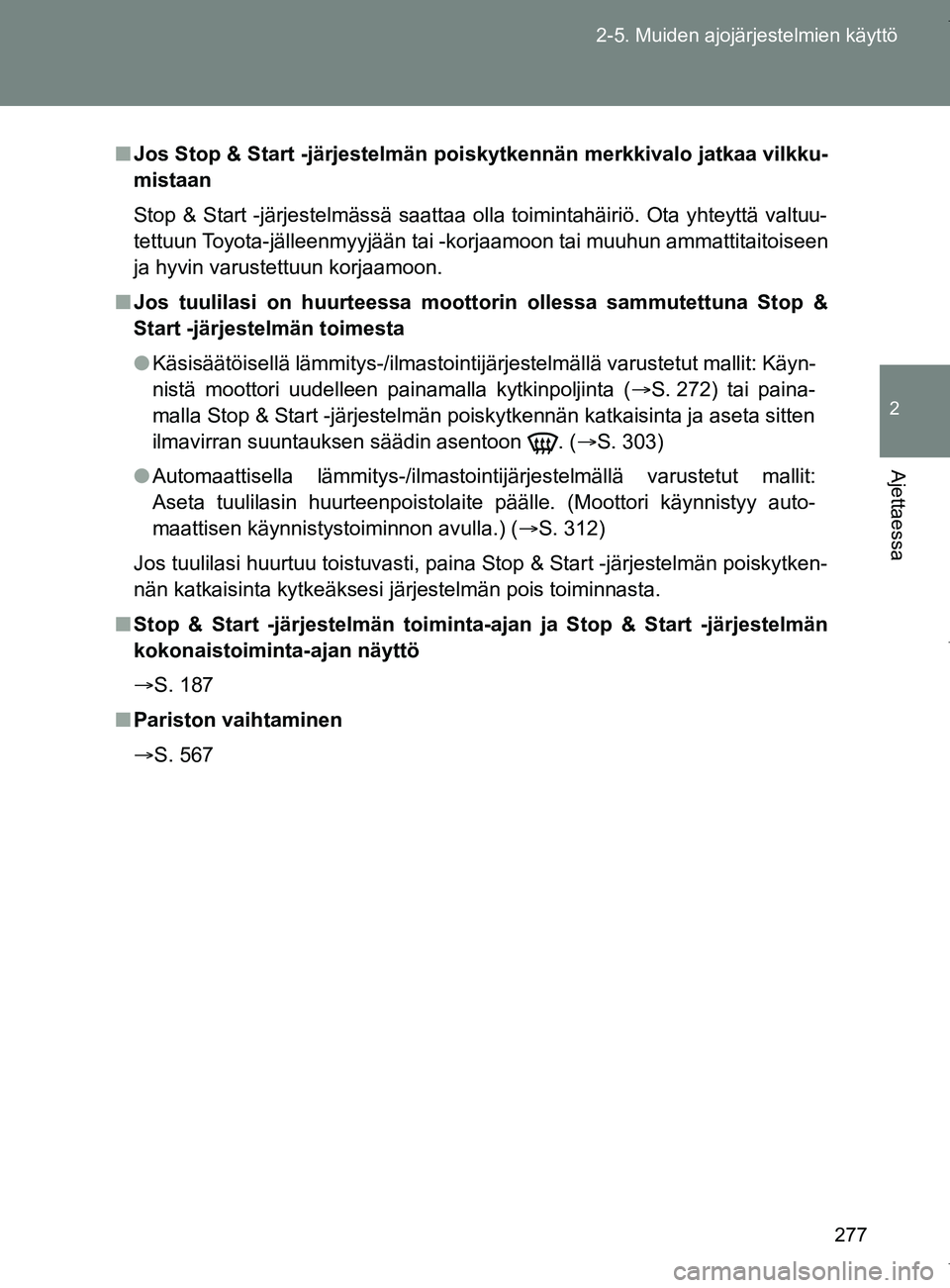

277
2-5. Muiden ajojärjestelmien käyttö
2
Ajettaessa
OM64517FI
■
Jos Stop & Start -järjestelmän poi skytkennän merkkivalo jatkaa vilkku-
mistaan
Stop & Start -järjestelmässä saattaa olla toimintahäiriö. Ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen
ja hyvin varustettuun korjaamoon.
■ Jos tuulilasi on huurteessa moottorin ollessa sammutettuna Stop &
Start -järjestelmän toimesta
● Käsisäätöisellä lämmitys-/ilmastointijärjestelmällä varustetut mallit: Käyn-
nistä moottori uudelleen painamalla kytkinpoljinta ( S. 272) tai paina-
malla Stop & Start -järjestelmän poiskytkennän katkaisinta ja aseta sitten
ilmavirran suuntauksen säädin asentoon . ( S. 303)
● Automaattisella lämmitys-/ilmastointijärjestelmällä varustetut mallit:
Aseta tuulilasin huurteenpoistolaite päälle. (Moottori käynnistyy auto-
maattisen käynnistystoiminnon avulla.) ( S. 312)
Jos tuulilasi huurtuu toistuvasti, paina Stop & Start -järjestelmän poiskytken-
nän katkaisinta kytkeäksesi järjestelmän pois toiminnasta.
■ Stop & Start -järjestelmän toiminta -ajan ja Stop & Start -järjestelmän
kokonaistoiminta-ajan näyttö
 S. 187
■ Pariston vaihtaminen
 S. 567
OM64517FI.book Page 277 Monday, January 2, 2017 6:19 PM

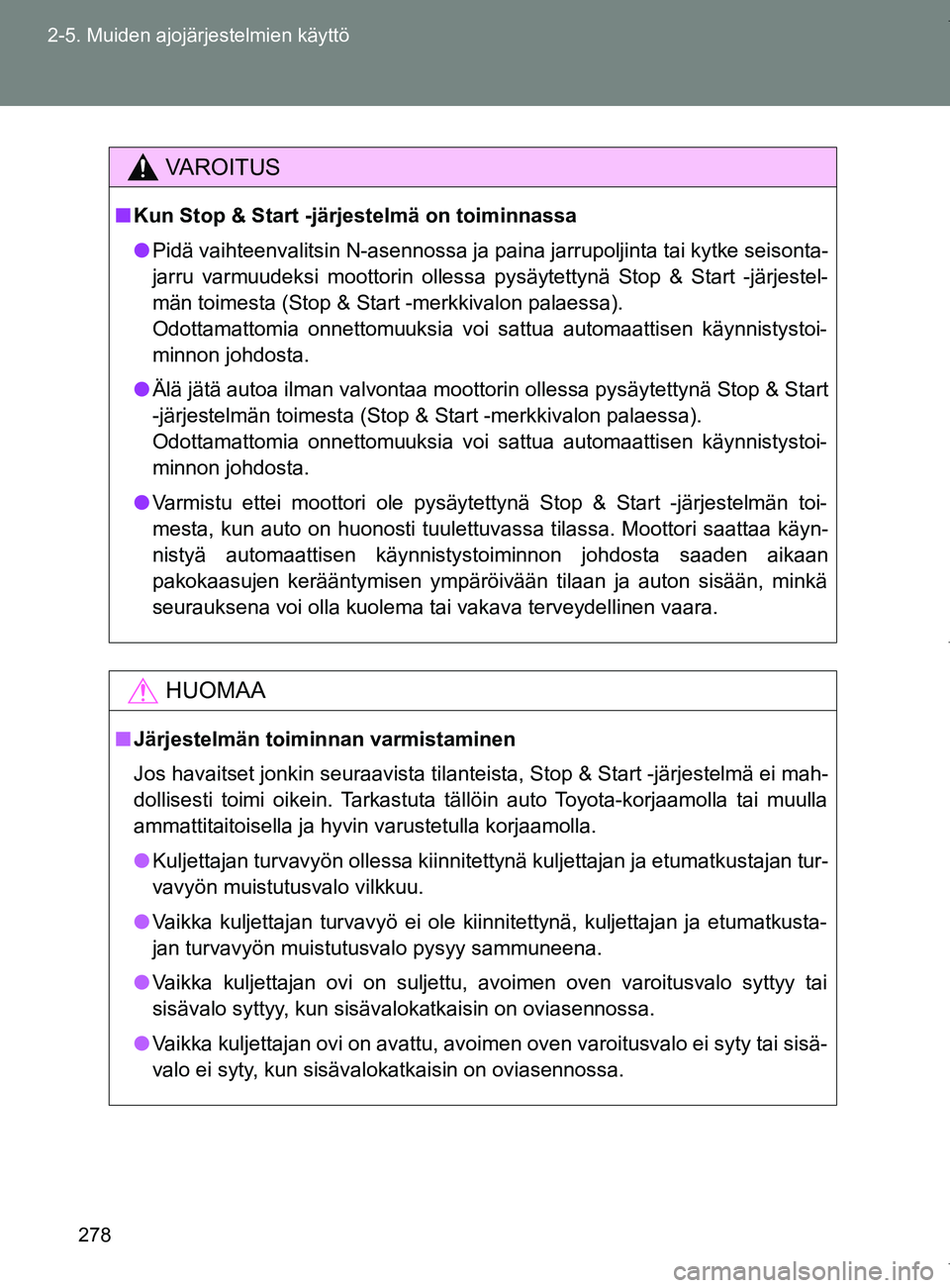

278
2-5. Muiden ajojärjestelmien käyttö
OM64517FI
VAROITUS
■
Kun Stop & Start -järjestelmä on toiminnassa
● Pidä vaihteenvalitsin N-asennossa ja paina jarrupoljinta tai kytke seisonta-
jarru varmuudeksi moottorin ollessa pysäytettynä Stop & Start -järjestel-
män toimesta (Stop & Start -merkkivalon palaessa).
Odottamattomia onnettomuuksia voi sattua automaattisen käynnistystoi-
minnon johdosta.
● Älä jätä autoa ilman valvontaa moottorin ollessa pysäytettynä Stop & Start
-järjestelmän toimesta (Stop & Start -merkkivalon palaessa).
Odottamattomia onnettomuuksia voi sattua automaattisen käynnistystoi-
minnon johdosta.
● Varmistu ettei moottori ole pysäytettynä Stop & Start -järjestelmän toi-
mesta, kun auto on huonosti tuulettuvassa tilassa. Moottori saattaa käyn-
nistyä automaattisen käynnistystoiminnon johdosta saaden aikaan
pakokaasujen kerääntymisen ympäröivään tilaan ja auton\
sisään, minkä
seurauksena voi olla kuolema tai vakava terveydellinen vaara.
HUOMAA
■Järjestelmän toiminnan varmistaminen
Jos havaitset jonkin seuraavista tilanteista, Stop & Start -järjestelmä ei mah-
dollisesti toimi oikein. Tarkastuta tällöin auto Toyota-korjaamolla tai muulla
ammattitaitoisella ja hyvin varustetulla korjaamolla.
● Kuljettajan turvavyön ollessa kiinnitettynä kuljettajan ja etumatkustajan tur-
vavyön muistutusvalo vilkkuu.
● Vaikka kuljettajan turvavyö ei ole kiinnitettynä, kuljettajan ja etumatkusta-
jan turvavyön muistutusvalo pysyy sammuneena.
● Vaikka kuljettajan ovi on suljettu, avoimen oven varoitusvalo syttyy tai
sisävalo syttyy, kun sisävalokatkaisin on oviasennossa.
● Vaikka kuljettajan ovi on avattu, avoimen oven varoitusvalo ei syty tai sisä-
valo ei syty, kun sisävalokatkaisin on oviasennossa.
OM64517FI.book Page 278 Monday, January 2, 2017 6:19 PM

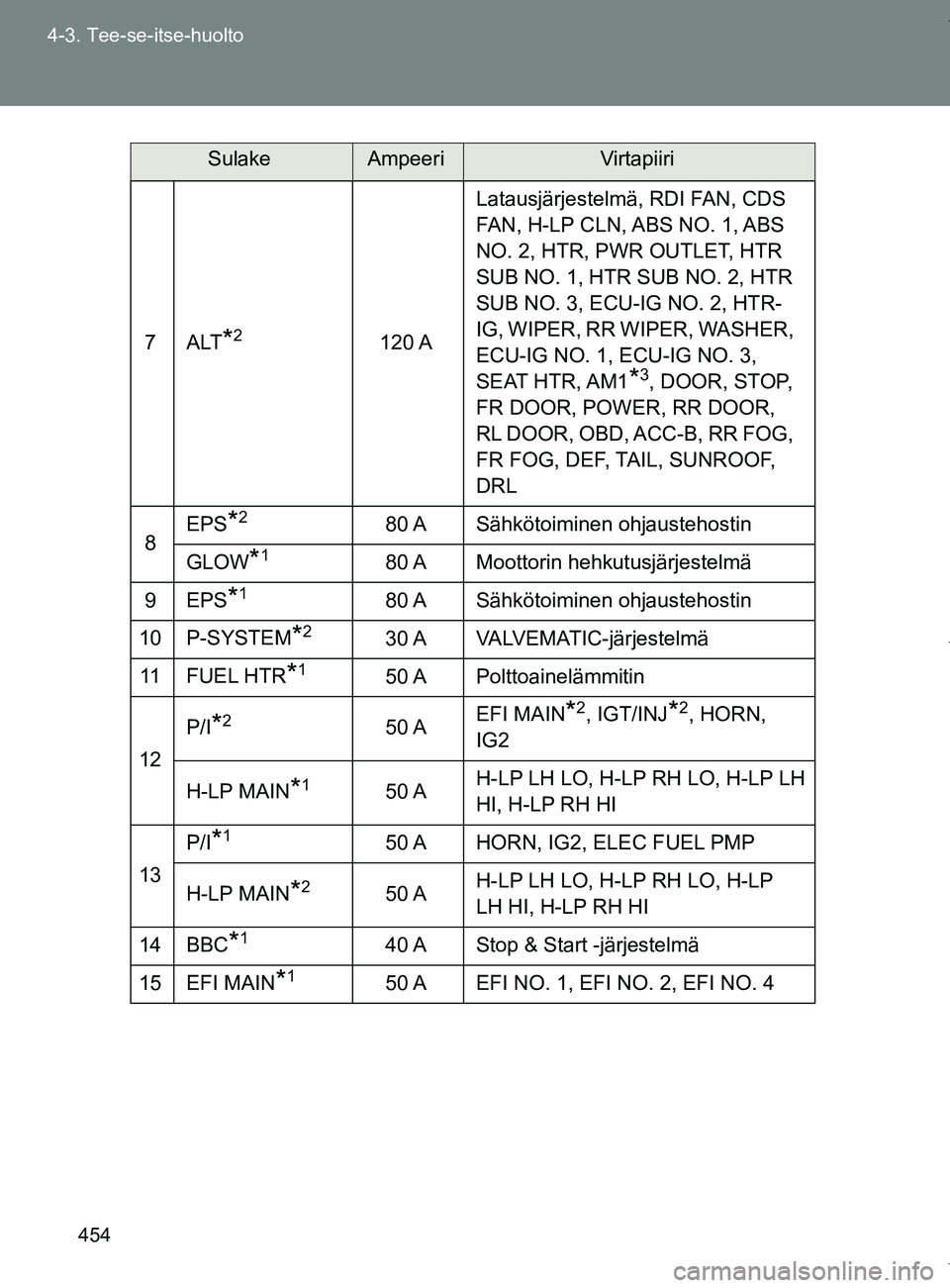

454
4-3. Tee-se-itse-huolto
OM64517FI
7 A LT*2120 A
Latausjärjestelmä, RDI FAN, CDS
FAN, H-LP CLN, ABS NO. 1, ABS
NO. 2, HTR, PWR OUTLET, HTR
SUB NO. 1, HTR SUB NO. 2, HTR
SUB NO. 3, ECU-IG NO. 2, HTR-
IG, WIPER, RR WIPER, WASHER,
ECU-IG NO. 1, ECU-IG NO. 3,
SEAT HTR, AM1
*3, DOOR, STOP,
FR DOOR, POWER, RR DOOR,
RL DOOR, OBD, ACC-B, RR FOG,
FR FOG, DEF, TAIL, SUNROOF,
DRL
8 EPS
*280 A Sähkötoiminen ohjaustehostin
GLOW
*180 A Moottorin hehkutusjärjestelmä
9 EPS
*180 A Sähkötoiminen ohjaustehostin
10 P-SYSTEM
*230 A VALVEMATIC-järjestelmä
11 FUEL HTR
*150 A Polttoainelämmitin
12 P/I
*250 A
EFI MAIN*2, IGT/INJ*2, HORN,
IG2
H-LP MAIN
*150 A H-LP LH LO, H-LP RH LO, H-LP LH
HI, H-LP RH HI
13 P/I
*150 A HORN, IG2, ELEC FUEL PMP
H-LP MAIN
*250 A H-LP LH LO, H-LP RH LO, H-LP
LH HI, H-LP RH HI
14 BBC
*140 A Stop & Start -järjestelmä
15 EFI MAIN
*150 A EFI NO. 1, EFI NO. 2, EFI NO. 4
SulakeAmpeeriVirtapiiri
OM64517FI.book Page 454 Monday, January 2, 2017 6:19 PM

456
4-3. Tee-se-itse-huolto
OM64517FI
31
EFI MAIN*220 A
Elektroninen monipistesuihkutus-
järjestelmä, EFI NO. 1, EFI NO. 2
FUEL PUMP
*130 A Polttoainepumppu
32 HORN 15 A Äänitorvi
33 IG2 15 A IGN, METER
34 HTR SUB NO. 1 50 A
*1
Lämmitys-/ilmastointijärjestelmä
30 A*2
35 HTR*150 A Lämmitys-/ilmastointijärjestelmä
36 HTR SUB NO. 2 30 A Lämmitys-/ilmastointijärjestelmä
37 HTR SUB NO. 3 30 A Lämmitys-/ilmastointijärjestelmä
38PWR OUTLET15 ASähkön ulosotto
39 ABS NO. 2 30 A Lukkiutumaton jarrujärjestelmä,
VSC+
40 STV HTR
*125 A Lisälämmitin
41 EFI NO. 4
*120 A Elektroninen monipistesuihkutus-
järjestelmä
42 IG2 NO. 2
*27,5 A Käynnistysjärjestelmä
43 EFI NO. 2 15 A
*1Elektroninen monipistesuihkutus-
järjestelmä, Stop & Start -järjes-
telmä
10 A
*2Elektroninen monipistesuihkutus-
järjestelmä
SulakeAmpeeriVirtapiiri
OM64517FI.book Page 456 Monday, January 2, 2017 6:19 PM

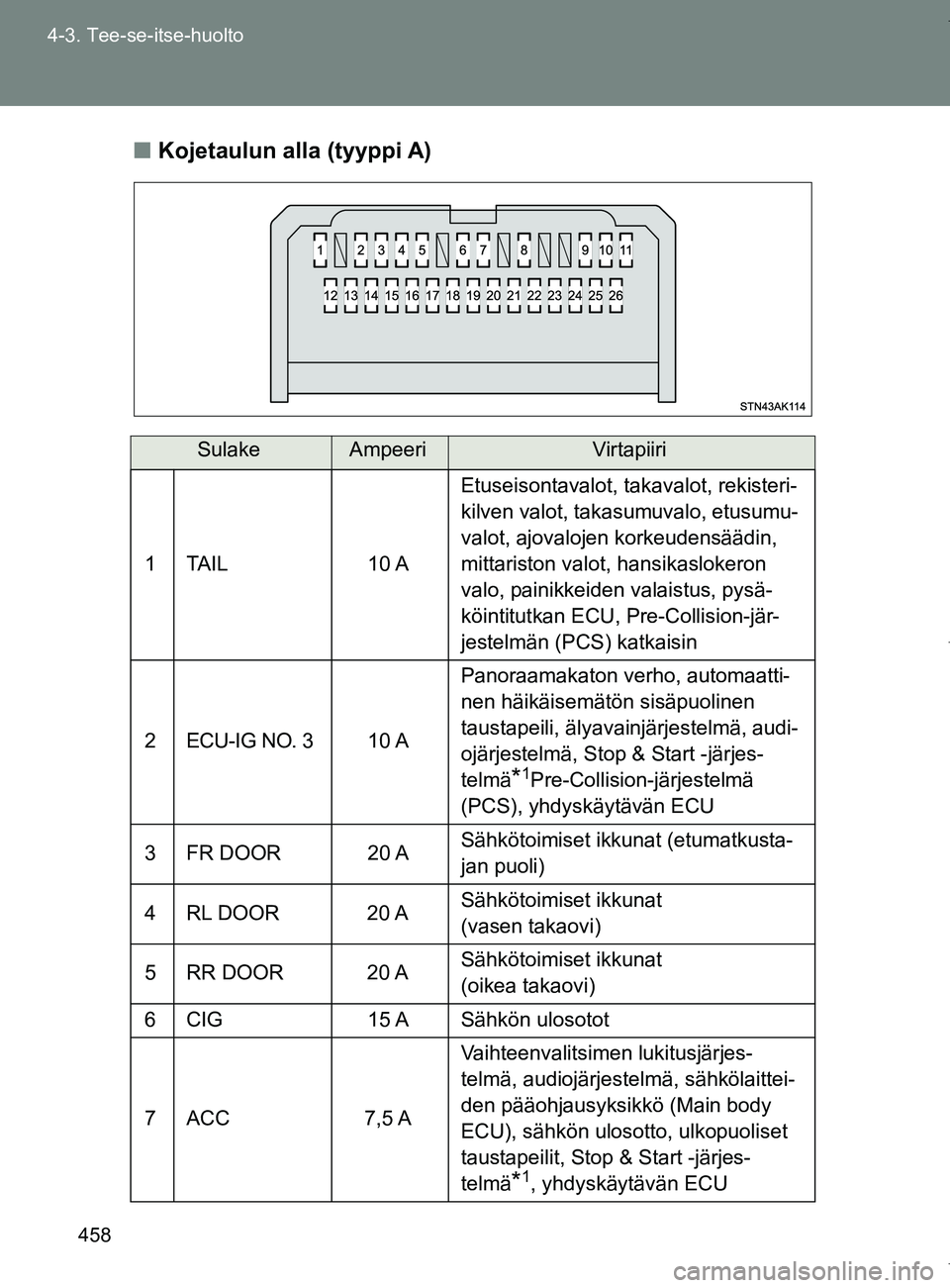

458
4-3. Tee-se-itse-huolto
OM64517FI
■
Kojetaulun alla (tyyppi A)
SulakeAmpeeriVirtapiiri
1 TAIL 10 AEtuseisontavalot, takavalot, rekisteri-
kilven valot, takasumuvalo, etusumu-
valot, ajovalojen korkeudensäädin,
mittariston valot, hansikaslokeron
valo, painikkeiden valaistus, pysä-
köintitutkan ECU, Pre-Collision-jär-
jestelmän (PCS) katkaisin
2 ECU-IG NO. 3 10 A Panoraamakaton verho, automaatti-
nen häikäisemätön sisäpuolinen
taustapeili, älyavainjärjestelmä, audi-
ojärjestelmä, Stop & Start -järjes-
telmä
*1Pre-Collision-järjestelmä
(PCS), yhdyskäytävän ECU
3 FR DOOR 20 A Sähkötoimiset ikkunat (etumatkusta-
jan puoli)
4 RL DOOR 20 A Sähkötoimiset ikkunat
(vasen takaovi)
5 RR DOOR 20 A Sähkötoimiset ikkunat
(oikea takaovi)
6 CIG 15 A Sähkön ulosotot
7 ACC 7,5 AVaihteenvalitsimen lukitusjärjes-
telmä, audiojärjestelmä, sähkölaittei-
den pääohjausyksikkö (Main body
ECU), sähkön ulosotto, ulkopuoliset
taustapeilit, Stop & Start -järjes-
telmä
*1, yhdyskäytävän ECU
OM64517FI.book Page 458 Monday, January 2, 2017 6:19 PM
