BSM (Dödavinkelvarnare)∗
Dödavinkelvarnaren är ett system med två funktioner;
●Dödavinkelvarnaren, funktion
Assisterar föraren att ta beslut vid filbyte
● Backvarnare för korsande trafik
Assisterar föraren när bilen backas
Dessa funktioner använder samma sensorer.
Dödavinkelvarnarens skärm och indikator, till/från
Dödavinkelvarnaren kan sättas på/stängas av på informationsdisplayen. När
systemet är påslaget tänds indikatorn på informationsdisplayen. Dödavinkel-
varnaren och backvarnaren för korsande trafik aktiveras/inaktiveras samtidigt.
Ytterbackspeglar, indikeringslampor
Dödavinkelvarnare, funktion:
Om ett fordon känns av i den döda vinkeln tänds indikeringslampan i
ytterbackspegeln medan körriktningsvisaren inte används. Om körrikt-
ningsvisaren används mot sidan där fordonet upptäckts blinkar indike-
ringslampan i ytterbackspegeln.
Backvarnare för korsande trafik, funktion:
Om ett fordon känns av som närmar sig bakifrån på din bils högra eller
vänstra sida börjar ytterbackspegelns indikatorer blinka.
∗: I förekommande fall
Dödavinkelvarnare, sammanfattning
1
2
OM42B04SE.book Page 269 Wedne sday, September 7, 2016 1:34 AM

2704-5. Använda förarstödssystemen
OM42B04SE
Backvarnare för korsande trafik, larmsummer (endast funktionen
för backvarnare för korsande trafik):
Om ett fordon känns av som närmar sig bakifrån på din bils högra eller
vänstra sida hörs en summerton bakom baksätets vänstra sida.
Tryck på eller på de ratt monterade kontrollerna, och välj
sedan på informationsdisplayen.
Tryck på eller på de ratt monterade kontrollerna och välj
, tryck sedan på .
■ Synligheten av ytterbackspegelns indikatorer
I starkt solsken kan indikatorerna i ytterbackspegeln vara svåra att se.
■ Backvarnare för korsande trafik, summertonens hörbarhet
Backvarnaren för korsande trafik kan ibland vara svår att höra över högt bul-
ler, t.ex. hög ljudvolym på ljudanläggningen.
■ Om en funktionsstörning har uppstått i dödavinkelvarnaren
Om en systemstörning känns av på grund av följande orsaker visas varnings-
meddelandena: ( →Sid. 426, 428)
● Funktionsstörning i sensorerna
● Sensorerna har blivit smutsiga
● Utetemperaturen är extremt hög eller låg
● Sensorns spänning har blivit onormal
Sätta på/stänga av dödavinkelvarnaren
3
1
2
OM42B04SE.book Page 270 Wedne sday, September 7, 2016 1:34 AM

2714-5. Använda förarstödssystemen
4
Körning
OM42B04SE
VA R N I N G
■Hantera radarsensorn
En sensor till dödavinkelvarnaren är monterad i vänster respektive höger
sida av bilens bakre stötfångare. Observera följande för att säkerställa att
dödavinkelvarnaren kan fungera korrekt.
● Utsätt inte sensorn eller omgivande ytor på stötfångaren för hårda stötar.
Om sensorn rubbas ytterst lite ur sitt läge kan störningar uppstå i systemet
och fordon som kommer in i avkänningsområdet känns eventuellt inte av.
Låt alltid en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning kontrollera
ytan om sensorn eller den omgivande ytan har utsatts för en kraftig stöt.
● Ta inte isär sensorn.
● Sätt inte fast tillbehör eller dekaler på sensorn eller omgivande ytor på
stötfångaren.
● Gör inga anpassningar av sensorn eller omgivande ytor på stötfångaren.
● Lackera inte bakre stötfångaren i annan färg än en officiell färg från Toyota.
●Håll alltid sensorn och omgivande ytor
på stötfångaren rena.
OM42B04SE.book Page 271 Wedne sday, September 7, 2016 1:34 AM

2724-5. Använda förarstödssystemen
OM42B04SE
Dödavinkelvarnaren innehåller radarsensorer som ska upptäcka fordon
som färdas i angränsande körfält i området som inte är synligt i ytter-
backspegeln (den s.k. döda vinkeln) och uppmärksammar föraren på
fordon som befinner sig där via indikeringen i yttre backspegeln.
Den döda vinkel som kan kännas av beskrivs nedan.
Avkänningsområdet omfattar:
Cirka 3,5 m från bilens sida
Den första 0,5 m från bilens sida är
inte inom avkänningsområdet
Cirka 3 m från bakre stötfångaren
Cirka 1 m framför bakre stöt-
fångaren
Dödavinkelvarnaren, funktion
Avkänningsområden för dödavinkelvarnaren
1
2
3
OM42B04SE.book Page 272 Wedne sday, September 7, 2016 1:34 AM

2754-5. Använda förarstödssystemen
4
Körning
OM42B04SE

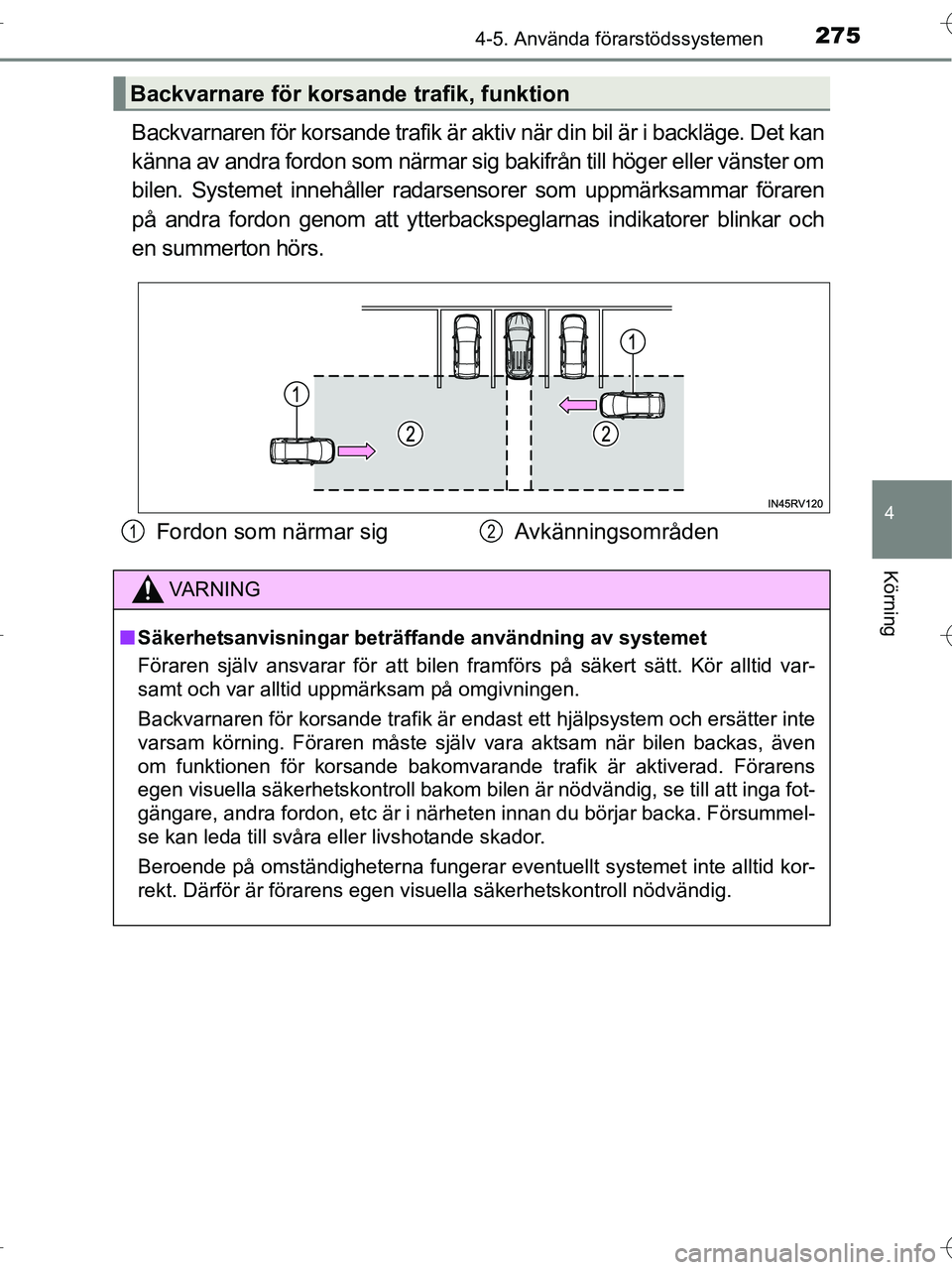

Backvarnaren för korsande trafik är aktiv när din bil är i backläge. Det kan
känna av andra fordon som närmar sig bakifrån till höger eller vänster om
bilen. Systemet innehåller radarsensorer som uppmärksammar föraren
på andra fordon genom att ytterbackspeglarnas indikatorer blinkar och
en summerton hörs.
Backvarnare för korsande trafik, funktion
Fordon som närmar sigAvkänningsområden12
VA R N I N G
■Säkerhetsanvisningar beträf fande användning av systemet
Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Backvarnaren för korsande trafik är endast ett hjälpsystem och ersätter inte
varsam körning. Föraren måste själv vara aktsam när bilen backas, även
om funktionen för korsande bakomvarande trafik är aktiverad. Förarens
egen visuella säkerhetskontroll bakom bilen är nödvändig, se till att inga fot-
gängare, andra fordon, etc är i närheten innan du börjar backa. Försummel-
se kan leda till svåra eller livshotande skador.
Beroende på omständigheterna fungerar eventuellt systemet inte alltid kor-
rekt. Därför är förarens egen visuella säkerhetskontroll nödvändig.
OM42B04SE.book Page 275 Wedne sday, September 7, 2016 1:34 AM

2774-5. Använda förarstödssystemen
4
Körning
OM42B04SE■
Omständigheter när backvarnaren för korsande trafik inte känner av ett
fordon
Backvarnaren för korsande trafik är inte avsedd att känna av följande fordonstyper
och/eller föremål.
● Små motorcyklar, cyklar, fotgängare, etc.
*
●Fordon som närmar sig rakt bakifrån
● Räcken, murar, skyltar, parkerade fordon och liknande stillastående föremål
*
●Fordon som kör bort från din bil
● Fordon som närmar sig från parkeringsplatser bredvid din bil
*
●Fordon som backar in i parkeringsplatsen bredvid din bil*
*
: Beroende på förutsättningarna känns eventuellt ett fordon och/eller ett före-
mål av.
■ Omständigheter när backvarnaren för korsande trafik eventuellt inte
fungerar på rätt sätt
Backvarnaren för korsande trafik känner eventuellt inte av fordon under föl-
jande omständigheter:
● Om is eller lera, etc., har fastnat på bakre stötfångaren
● Vid dåligt väder, till exempel kraftigt regn, dimma, snö, etc.
● Om flera fordon ständigt närmar sig
● Parkering i trubbig vinkel
● Om ett fordon närmar sig med hög fart
● Vid parkering på en brant sluttning t.ex. backar, en sänka i vägen etc.
● Strax efter att dödavinkelvarnaren slagits på
● Strax efter att motorn startats med dödavinkelvarnaren inställd i aktivt läge
● Vid körning med släp
● Fordon som sensorerna inte kan känna
av på grund av hinder
