2734-5. Använda körstödssystemen
4
Körning
OM42753SE
LDA, indikeringslampa
Indikeringslampan informerar
föraren om systemet är aktivt
eller ej.
Tänd med vitt ljus:
LDA-systemet är aktivt.
Tänd med grönt ljus:
Rattassistansen i styrningskontroll-
funktionen är aktiv.
Blinkar med gult ljus:
Körfilsvarningen är aktiv.
Visning av styrningsassistans
Indikerar att rattassistansen i styrningskontrollfunktionen är aktiv.
Funktionen körfilsvarning, display
Visas när informationsdisplayen är inställd på informationsskärmen
till förarassistanssystem.
Indikeringar på informationsdisplay
1
2
3
Ytan innanför visade vita linjer
är vitYtan innanför visade vita linjer
är svart
Indikerar att systemet känner av
vita (gula) linjer. Om bilen lämnar
sitt körfält blinkar de vita linjerna,
som visas på bilens sida, med gult
sken. Indikerar att systemet inte kan
känna av vita (gula) linjer, eller
att det har stängts av tillfälligt.
OM42753SE.book Page 273 Friday, August 12, 2016 10:56 AM

2744-5. Använda körstödssystemen
OM42753SE
nDriftsvillkor för respektive funktion
lFunktionen körfilsvarning
Den här funktionen aktiveras om samtliga nedanstående förutsättningar
uppfylls.
• LDA är påslagen.
• Bilens hastighet är minst cirka 50 km/tim.
• Systemet känner av vita (gula) körfältsmarkeringar.
• Körfältets bredd är minst cirka 3 m.
• Körriktningsvisaren används inte.
• Bilen körs på en rak väg eller i en svag kurva med en radie på över cirka
150 m.
• Inga systemstörningar känns av. ( Sid. 276)
l Funktionen styrningskontroll
Den här funktionen aktiveras när samtliga följande förutsättningar uppfylls,
förutom driftsförutsättningarna för funktionen för körfilsvarning.
• ”Steering Assist” på informationsdisplayen är inställd på ”On”.
( Sid. 658)
• Bilen varken accelereras eller bromsas in till minst ett fastställt värde.
• Ratten används inte med en kraft som är lämplig för filbyte.
• ABS, VSC, TRC och PCS är inte aktiva.
• TRC eller VSC är inte avstängda.
• Varning för inga händer på ratten visas inte. ( Sid. 275)
l Krängningsvarning
Den här funktionen aktiveras om samtliga nedanstående förutsättningar uppfylls.
• ”Sway Warning” på informationsdisplayen är inställd på ”On”.
( Sid. 658)
• Bilens hastighet är minst cirka 50 km/tim.
• Körfältets bredd är minst cirka 3 m.
• Inga systemstörningar känns av. ( Sid. 276)
n Tillfällig avstängning av funktioner
Om driftsförutsättningarna inte längre är uppfyllda stängs funktionen eventu-
ellt av temporärt. När driftsförutsättningarna uppfylls igen återställs dock funk-
tionen automatiskt. ( Sid. 274)
n Funktionen styrningskontroll
Beroende på bilens hastighet, körfilsläget, vägens skick, etc, känner föraren
eventuellt inte av att funktionen är aktiv, eller funktionen kanske inte är aktive-
rad alls.
n Funktionen körfilsvarning
Varningssummern kan vara svår att höra på grund av buller från vägen, ljud-
anläggningen, etc.
OM42753SE.book Page 274 Friday, August 12, 2016 10:56 AM

2754-5. Använda körstödssystemen
4
Körning
OM42753SEn
Varning för inga händer på ratten
Om systemet fastställer att föraren har tagit händerna från ratten medan styr-
ningskontrollen är aktiverad visas ett varningsmeddelande på informations-
displayen.
Om föraren fortsätter att inte ha händerna på ratten visas ett varningsmedde-
lande, och funktionen stängs tillfälligt av. Detta larm fungerar på samma sätt
när bilen körs och föraren har ratten i ett löst grepp. Beroende på vägens
skick stängs funktionen eventuellt inte av.
n Vita (gula) filmarkeringar fi nns endast på vägens ena sida
LDA-systemet kan inte användas på sidan där vita (gula) körfältsmarkeringar
inte kunde kännas av.
n Förhållanden då funktionen eventuellt inte alltid fungerar på rätt sätt
I följande situationer känner kamerasensorn eventuellt inte av vita (gula) kör-
fältsmarkeringar, och vissa funktioner fungerar då inte normalt.
l Det förekommer skuggor på vägen som löper parallellt med de vita (gula)
körfältsmarkeringarna, eller som täcker dem.
l Bilen körs ett område utan vita (gula) körfältsmarkeringar, t.ex. framför en
vägtull, en biljettkontroll, eller vid en vägkorsning.
l De vita (gula) körfältsmarkeringar na är trasiga, det förekommer upphöjda
kantmarkeringar eller stenar.
l De vita (gula) körfältsmarkeringarna syns inte eller är svåra att upptäcka på
grund av sand, etc.
l Bilen körs på vägbana som blivit våt av regn, stillaståen\
de vatten, etc.
l Körfältsmarkeringar är gula (som kan vara svårare att upptäcka än d\
e som
är vita).
l De vita (gula) körfältsmarkeringarna löper tvärs över trottoarkant, etc.
l Bilen körs på en ljus yta, t.ex. betong.
l Bilen körs på yta som är ljus på grund av reflekterande ljus, etc.
l Bilen körs i ett område där ljusets styrka plötsligt ändras, t.ex. vid infart i och
utfart från tunnlar
l Ljus från mötande fordons strålkastare, solen, etc, lyser in i kameran.
l Bilen körs där vägen delar sig, vägar går samman, etc.
l Bilen körs på en sluttning.
l Bilen körs på en väg som lutar åt höger eller vänster, eller på en slingrande väg.
l Bilen körs på en obelagd eller ojämn väg.
l Bilen körs runt en snäv kurva.
l Körfältet är extremt brett eller smalt.
OM42753SE.book Page 275 Friday, August 12, 2016 10:56 AM

277
4
4-5. Använda körstödssystemen
Körning
OM42753SE
RSA (Vägskyltsigenkänning)
RSA känner av specifika vägskyl-
tar med kamerasensorn och till-
handahåller information till föraren
på informationsdisplayen.
Om systemet bedömer att bilen körs fortare än hastighetsbegränsning-
en, utför förbjudna åtgärder, etc, i förhållande till vägskyltarna som
känts av larmas föraren med varningsskärm och varningssummer
*.
*: Den här inställningen behöver specialinställas.
: I förekommande fall
Sammanfattning av funktioner
Kamerasensor
VA R N I N G
n Innan du använder RSA
Förlita dig inte enbart på RSA-systemet. RSA är ett system som bistår föra-
ren med information. Det ersätter dock inte förarens egen syn och uppmärk-
samhet. Kör alltid säkert genom att noga uppmärksamma gällande
trafikbestämmelser.
Olämplig eller försumlig körning kan leda till en plötslig olyckshändelse.
OM42753SE.book Page 277 Friday, August 12, 2016 10:56 AM

2784-5. Använda körstödssystemen
OM42753SE
När kamerasensorn har känt av en vägskylt visas den på informa-
tionsdisplayen när bilen passerar skylten.
l Om information från förarstöd-
systemet har valts kan upp till
3 skyltar visas. ( Sid. 87)
l Om annat än information från
förarstödsystemet har valts kan
en fartbegränsningsskylt eller
en skylt för förbudet upphör
visas. ( Sid. 87)
Skyltar som förb juder omkörning
och fartbegränsningsskyltar med
tilläggsmarkering visas inte. Om
andra skyltar än fartbegräns-
ningsskyltar visas nämns de
under den aktuella fartbegräns-
ningsskylten.
Indikering på in formationsdisplay
OM42753SE.book Page 278 Friday, August 12, 2016 10:56 AM

2804-5. Använda körstödssystemen
OM42753SE
I följande situationer uppmärksammas föraren av RSA-systemet med
en varningsdisplay.
l Om bilens hastighet överskrider den angivna gränsen som anges
på fartbegränsningsskylten som visas på informationsdisplayen blir
skyltens färg omvänd.
l Skylten blinkar om systemet känner av att din bil gör en omkörning
där en skylt med omkörningsförbud visas på informationsdisplayen.
l Beroende på situationen känns trafikmiljön (trafikens riktning, hastig-
het, enhet) eventuellt av på fel sätt och en korrekt varning visas even-
tuellt inte.
nAutomatisk avstängning av RSA-visning
En eller flera skyltar stängs automatiskt av i följande situationer.
lEn ny skylt känns inte på på ett visst avstånd.
l Vägen ändras på grund av vänster- eller högersväng.
n Förhållanden då funktionen inte al ltid fungerar eller känner av på rätt
sätt
I följande situationer fungerar RSA inte normalt och känner eventuellt inte av
vägskyltar, visar fel skylt, etc. Detta innebär dock inte en funktionsstörning.
l Om kamerasensorn är felriktad på grund av att den har fått en kraftig stöt, etc.
l Vindrutan är täckt med smuts, snö, dekaler, etc. nära kamerasensorn.
l I ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
l Ljus från ett mötande fordon, solen, etc, lyser in i kamerasensorn.
l Skylten är smutsig, blekt, lutar eller är skev och, om det är en elektronisk
skylt, kontrasten är svag.
l Hela eller delar av skylten är dold bakom löv på ett träd, e\
n stolpe, etc.
l Kamerasensorn kunde bara uppfatta skylten under för kort tid.
l Körmiljön (svängar, körfältsbyte, etc) bedöms felaktigt.
l Även om en skylt inte är tillämplig för det aktuella körfältet, t.ex. skylt som är
placerad strax efter en motorvägsavfart, eller i en närliggande körfält strax
före körfältsbyte.
Varningsdisplay
OM42753SE.book Page 280 Friday, August 12, 2016 10:56 AM

2814-5. Använda körstödssystemen
4
Körning
OM42753SEl
Dekaler är fästa bakpå ett framförvarande fordon.
l En skylt som liknar en skylt som finns i systemet känns av.
l Bilen körs i ett land med annan trafikriktning.
l Fartbegränsningsskyltar kan kännas av och visas (om de är placerade inom
synhåll för kamerasensorn) medan bilen körs på huvudvägen.
l Fartbegränsningsskyltar vid utfarter från rondeller kan kännas av och visas
(om de är placerade inom synhåll för kamerasensorn) vid körning i rondell.
l Hastighetsinformationen som visas på instrumentet och som visas i naviga-
tionssystemet (i förekommande fall) kan skilja sig från navigationssystem
som använder kartdata.
n När du kör bilen i ett land med annan enhet för hastighet
Eftersom RSA känner av skyltar med den enhet som är inställd på instrumen-
tet måste enheten på mätaren ställas om. Ändra den inställda enheten på
mätaren till den hastighetsenhet som förekommer på vägskyltarna där du
befinner dig. ( Sid. 659)
n Sätta på eller stänga av systemet
Tryck på eller på de rattmonterade kontrollerna, och välj sedan informationsdisplayen.
Tryck på eller på de rattmonterade kontrollerna och välj , tryck
sedan på .
Välj ”Road Sign Assist” och tryck på .
n Fartbegränsningsskylt, display
Om startknappen stängdes av medan en fartbegränsningsskylt visades på
informationsdisplayen visas samma skylt igen när startknappen trycks till
tändningsläge.
n Specialinställningar
Inställning (t.ex. fartgränsvarning) kan ändras.
(Funktion som kan specialinställas: Sid. 659)
1
2
3
OM42753SE.book Page 281 Friday, August 12, 2016 10:56 AM

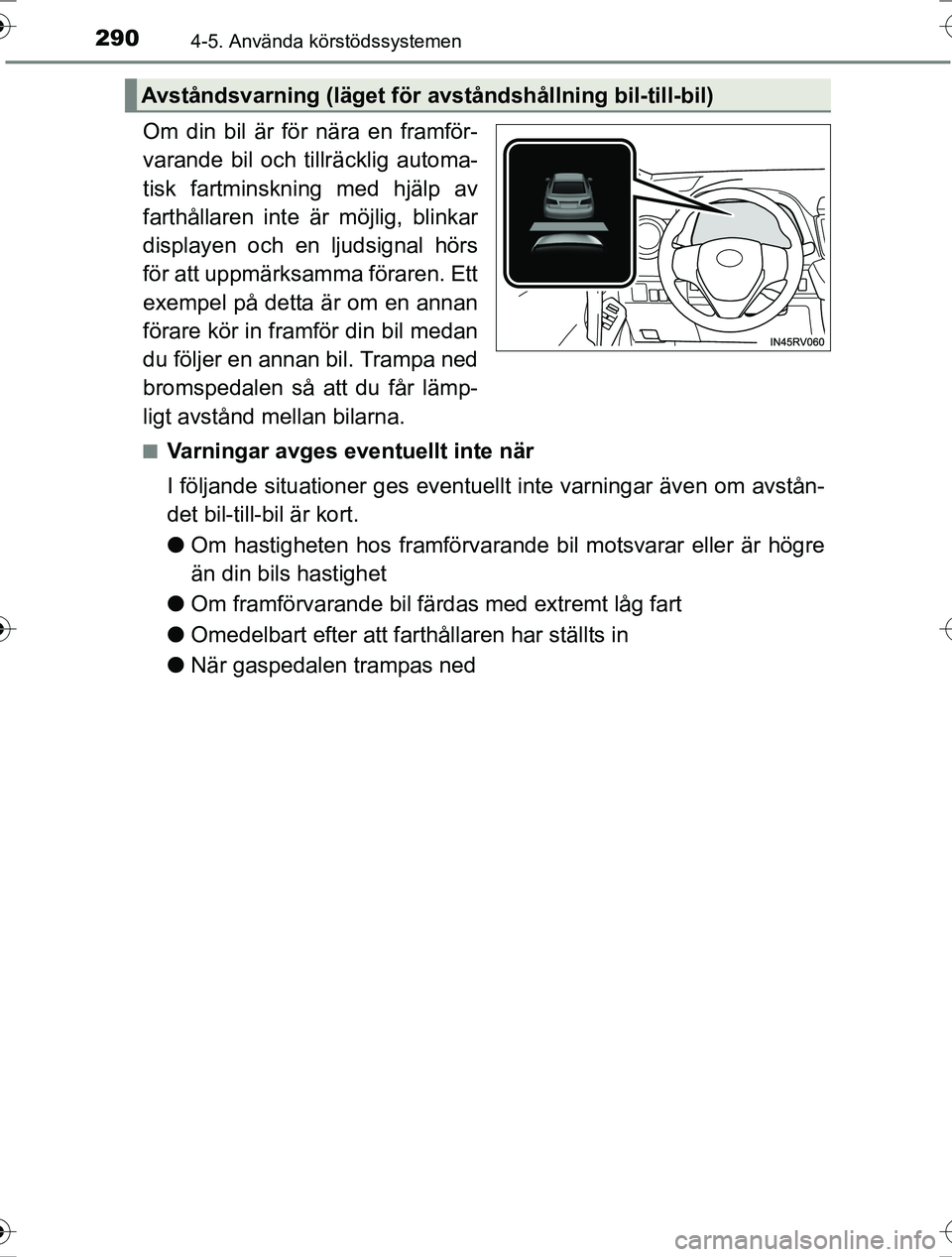

2904-5. Använda körstödssystemen
OM42753SE
Om din bil är för nära en framför-
varande bil och tillräcklig automa-
tisk fartminskn ing med hjälp av
farthållaren inte är möjlig, blinkar
displayen och en ljudsignal hörs
för att uppmärksamma föraren. Ett
exempel på detta är om en annan
förare kör in framför din bil medan
du följer en annan bil. Trampa ned
bromspedalen så att du får lämp-
ligt avstånd mellan bilarna.
nVarningar avges eventuellt inte när
I följande situationer ges eventuellt inte varningar även om avstån-
det bil-till-bil är kort.
l Om hastigheten hos framförvarande bil motsvarar eller är högre
än din bils hastighet
l Om framförvarande bil färdas med extremt låg fart
l Omedelbart efter att farthållaren har ställts in
l När gaspedalen trampas ned
Avståndsvarning (läget för av ståndshållning bil-till-bil)
