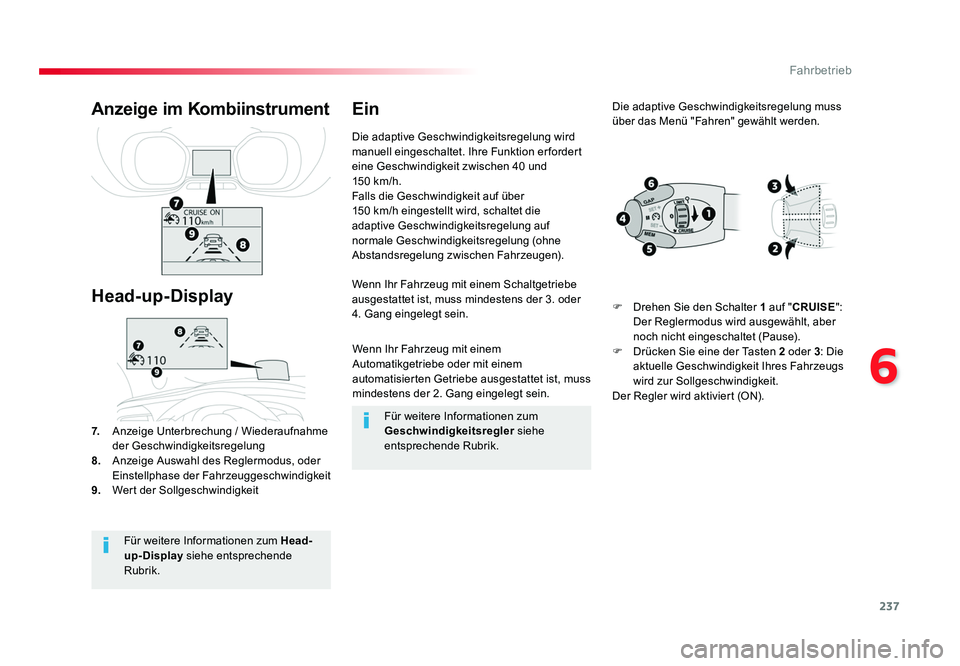

2017 TOYOTA PROACE display

237
6
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Wenn Ihr Fahrzeug mit einem
Automatikgetriebe oder mit einem
automatisierten Getriebe ausgestattet ist, muss
mindestens der 2. Gang eingelegt sein.
Wenn Ihr Fahrzeug mit einem Schaltgetriebe
ausgestattet ist, muss mindestens der 3. oder
4. Gang eingelegt sein.
7. Anzeige Unterbrechung / Wiederaufnahme
der Geschwindigkeitsregelung
8. Anzeige Auswahl des Reglermodus, oder
Einstellphase der Fahrzeuggeschwindigkeit
9. Wert der Sollgeschwindigkeit
Anzeige im Kombiinstrument
Head-up-Display
Die adaptive Geschwindigkeitsregelung wird
manuell eingeschaltet. Ihre Funktion er fordert
eine Geschwindigkeit zwischen 40 und
150 km/h.
Falls die Geschwindigkeit auf über
150 km/h eingestellt wird, schaltet die
adaptive Geschwindigkeitsregelung auf
normale Geschwindigkeitsregelung (ohne
Abstandsregelung zwischen Fahrzeugen).
Ein
Für weitere Informationen zum Head-
up-Display siehe entsprechende
Rubrik. Für weitere Informationen zum
Geschwindigkeitsregler
siehe
entsprechende Rubrik. Die adaptive Geschwindigkeitsregelung muss
über das Menü "Fahren" gewählt werden.
F Drehen Sie den Schalter
1 auf "CRUISE ":
Der Reglermodus wird ausgewählt, aber
noch nicht eingeschaltet (Pause).
F Drücken Sie eine der Tasten 2 oder 3: Die
aktuelle Geschwindigkeit Ihres Fahrzeugs
wird zur Sollgeschwindigkeit.
Der Regler wird aktiviert (ON).
Proace_de.indb 23722/07/2016 14:44

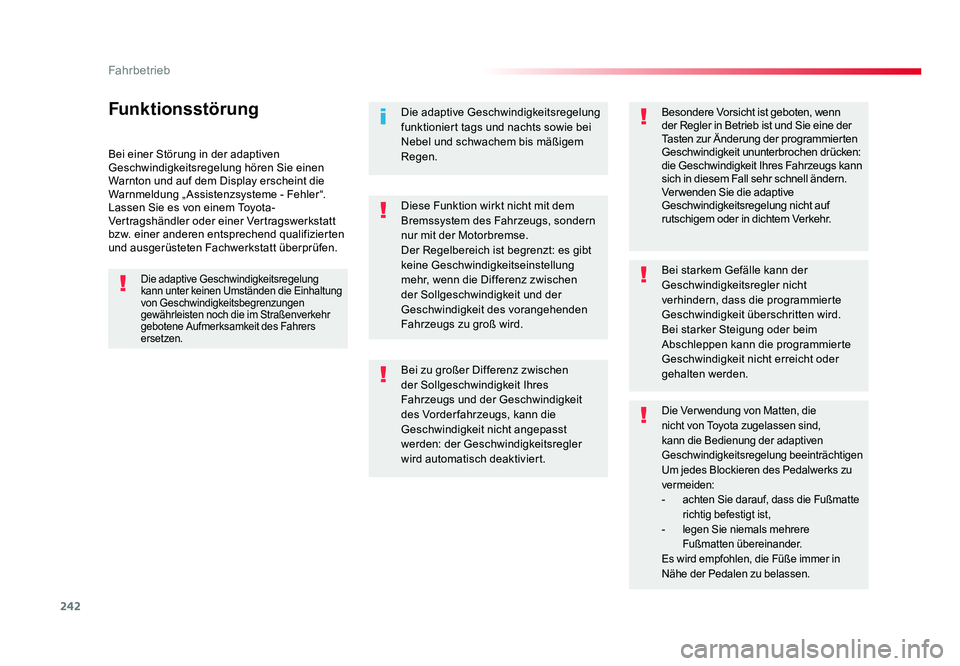

242
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Bei einer Störung in der adaptiven
Geschwindigkeitsregelung hören Sie einen
Warnton und auf dem Display erscheint die
Warnmeldung „ Assistenzsysteme - Fehler“.
Lassen Sie es von einem Toyota-
Vertragshändler oder einer Vertragswerkstatt
bzw. einer anderen entsprechend qualifizierten
und ausgerüsteten Fachwerkstatt überprüfen.
FunktionsstörungDie adaptive Geschwindigkeitsregelung
funktioniert tags und nachts sowie bei
Nebel und schwachem bis mäßigem
Regen.Besondere Vorsicht ist geboten, wenn
der Regler in Betrieb ist und Sie eine der
Tasten zur Änderung der programmierten
Geschwindigkeit ununterbrochen drücken:
die Geschwindigkeit Ihres Fahrzeugs kann
sich in diesem Fall sehr schnell ändern.
Ver wenden Sie die adaptive
Geschwindigkeitsregelung nicht auf
rutschigem oder in dichtem Verkehr.
Bei starkem Gefälle kann der
Geschwindigkeitsregler nicht
verhindern, dass die programmierte
Geschwindigkeit überschritten wird.
Bei starker Steigung oder beim
Abschleppen kann die programmierte
Geschwindigkeit nicht erreicht oder
gehalten werden.
Die Ver wendung von Matten, die
nicht von Toyota zugelassen sind,
kann die Bedienung der adaptiven
Geschwindigkeitsregelung beeinträchtigen
Um jedes Blockieren des Pedalwerks zu
vermeiden:
-
achten Sie darauf, dass die Fußmatte
richtig befestigt ist,
- legen Sie niemals mehrere
Fußmatten übereinander.
Es wird empfohlen, die Füße immer in
Nähe der Pedalen zu belassen.
Bei zu großer Differenz zwischen
der Sollgeschwindigkeit Ihres
Fahrzeugs und der Geschwindigkeit
des Vorder fahrzeugs, kann die
Geschwindigkeit nicht angepasst
werden: der Geschwindigkeitsregler
wird automatisch deaktiviert. Diese Funktion wirkt nicht mit dem
Bremssystem des Fahrzeugs, sondern
nur mit der Motorbremse.
Der Regelbereich ist begrenzt: es gibt
keine Geschwindigkeitseinstellung
mehr, wenn die Differenz zwischen
der Sollgeschwindigkeit und der
Geschwindigkeit des vorangehenden
Fahrzeugs zu groß wird.
Die adaptive Geschwindigkeitsregelung
kann unter keinen Umständen die Einhaltung
von Geschwindigkeitsbegrenzungen
gewährleisten noch die im Straßenverkehr
gebotene Aufmerksamkeit des Fahrers
ersetzen.
Proace_de.indb 24222/07/2016 14:44

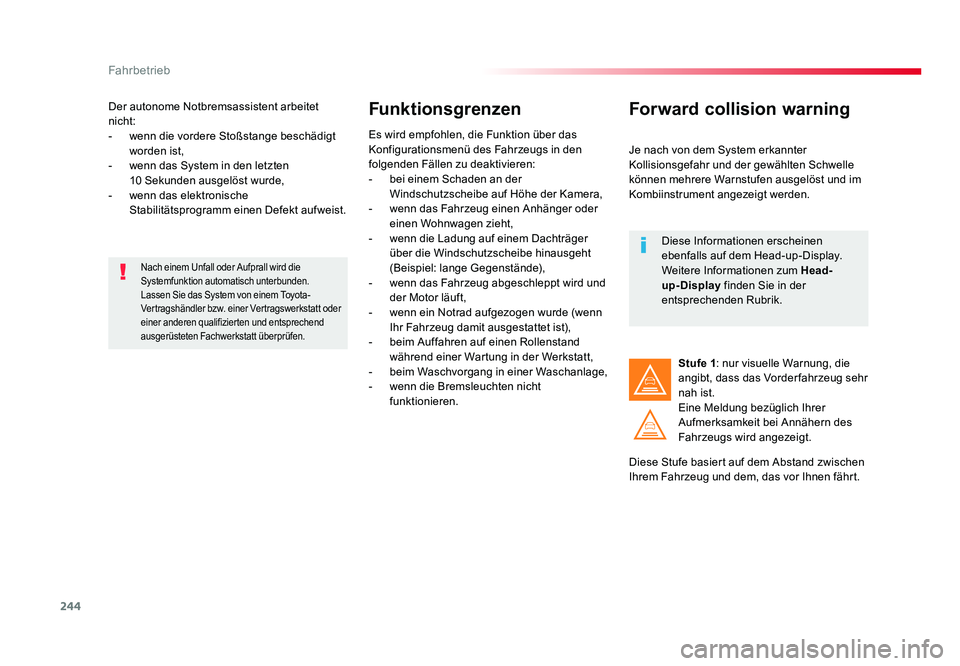

244
Fahrbetrieb
Jumpy _de_Chap06_conduite_ed01-2016
Der autonome Notbremsassistent arbeitet
nicht:
- wenn die vordere Stoßstange beschädigt worden ist,
- wenn das System in den letzten 10 Sekunden ausgelöst wurde,
- wenn das elektronische Stabilitätsprogramm einen Defekt aufweist.Funktionsgrenzen
Es wird empfohlen, die Funktion über das
Konfigurationsmenü des Fahrzeugs in den
folgenden Fällen zu deaktivieren:
- bei einem Schaden an der Windschutzscheibe auf Höhe der Kamera,
- wenn das Fahrzeug einen Anhänger oder einen Wohnwagen zieht,
- wenn die Ladung auf einem Dachträger über die Windschutzscheibe hinausgeht
(Beispiel: lange Gegenstände),
- wenn das Fahrzeug abgeschleppt wird und der Motor läuft,
- wenn ein Notrad aufgezogen wurde (wenn Ihr Fahrzeug damit ausgestattet ist),
- beim Auffahren auf einen Rollenstand während einer Wartung in der Werkstatt,
- beim Waschvorgang in einer Waschanlage,
- wenn die Bremsleuchten nicht funktionieren.
Nach einem Unfall oder Aufprall wird die
Systemfunktion automatisch unterbunden.
Lassen Sie das System von einem Toyota-
Ver tragshändler bzw. einer Ver tragswerkstatt oder
einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
Forward collision warning
Je nach von dem System erkannter
Kollisionsgefahr und der gewählten Schwelle
können mehrere Warnstufen ausgelöst und im
Kombiinstrument angezeigt werden.
Diese Stufe basiert auf dem Abstand zwischen
Ihrem Fahrzeug und dem, das vor Ihnen fährt. Stufe 1
: nur visuelle Warnung, die
angibt, dass das Vorder fahrzeug sehr
nah ist.
Eine Meldung bezüglich Ihrer
Aufmerksamkeit bei Annähern des
Fahrzeugs wird angezeigt.
Diese Informationen erscheinen
ebenfalls auf dem Head-up-Display.
Weitere Informationen zum
Head-
up-Display finden Sie in der
entsprechenden Rubrik.
Proace_de.indb 24422/07/2016 14:44

318
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016
Sicherung N r. Stärke
(A) abgesicherter Stromkreis
F1 10Elektrische Servolenkung, Schalter Kupplung
F4 15Hupe
F5 20Pumpe Scheibenwaschanlage vorne/hinten
F6 20Pumpe Scheibenwischer vorne/hinten
F7 1012V-Anschluss für Zubehör hinten
F8 20Einfache oder doppelte Scheibenwischer hinten
F10/F11 30Schlösser innen, außen, vorne und hinten
F13 10Klimaanlagenschalter vorne, Autoradioschalter, Schalthebel,
Head-up-Display
F14 5Alarm, ER A-GLONASS Notrufsystem.
F17 5Kombiinstrument
F19 3Schalter am Lenkrad
F21 3«Intelligentes Zugangs- und Startsystem» oder Zündschalter.
F22 3Regen- und Helligkeitssensor, Multifunktionskamera
F23 5Anzeige für nicht angelegten bzw. abgelegten Gurt
F24 5Touchscreen, Rückfahrkamera und Einparkhilfe
F25 5Airbags
F29 20Autoradio, Touchscreen, CD-Player, Navigation
F31 15Autoradio (+ Batterie)
F32 1512V-Anschluss für Zubehör vorne
F34 5Toter-Winkel-Assistent, elektrische Schalter für die
Außenspiegel
F35 5Beheizbare Düsen, Schalter für die Leuchtweitenverstellung
der Scheinwerfer
F36 5Aufladen der tragbaren Lampe, hintere DeckenleuchteVersion 1 (Eco)
Die Sicherungen, die hier nachstehend beschrieben
werden, variieren je nach Ausstattung Ihres Fahrzeugs.
Proace_de.indb 31822/07/2016 14:45

319
8
Bei Pannen und Störungen
Jumpy _de_Chap08_En-cas-de-panne_ed01-2016
Sicherung N r. Stärke
(A) abgesicherter Stromkreis
F1 3«Intelligentes Zugangs- und Startsystem» oder Zündschalter.
F5 5Touchscreen, Rückfahrkamera und Einparkhilfe
F7 10Klimaanlagenschalter hinten, HiFi-Verstärker
F8 20Einfache oder doppelte Scheibenwischer hinten
F10/F11 30Schlösser innen, außen, vorne und hinten
F12 3Alarm
F17 1012V-Anschluss für Zubehör hinten
F18 5ER A-GLONASS Notrufsystem.
F21 3Aufladen Handlampe, Deckenleuchte hinten
F22 3Beleuchtung Handschuhfach, Deckenleuchten hinten
F23 5Toter-Winkel-Assistent, elektrische Schalter für die
Außenspiegel
F24 5Schalter am Lenkrad
F25 5Schalter für die Leuchtweitenverstellung der Scheinwer fer
F26 3Anzeige für nicht angelegten / abgelegten Gurt
F27 3Regen- und Helligkeitssensor, Multifunktionskamera
F28 10Schalter Klimaanlage vorne, Radioschalter, Schalthebel,

Head-up-Display
F30A oder B 15Autoradio (+ Batterie)
F31 5Airbags
F33 1512V-Anschluss für Zubehör vorne
F35 5Kombiinstrument
F36 20Autoradio, Touchscreen, CD-Player, NavigationVersion 2 (Full)
Die Sicherungen, die hier nachstehend beschrieben
werden, variieren je nach Ausstattung Ihres Fahrzeugs.
Proace_de.indb 31922/07/2016 14:45

.

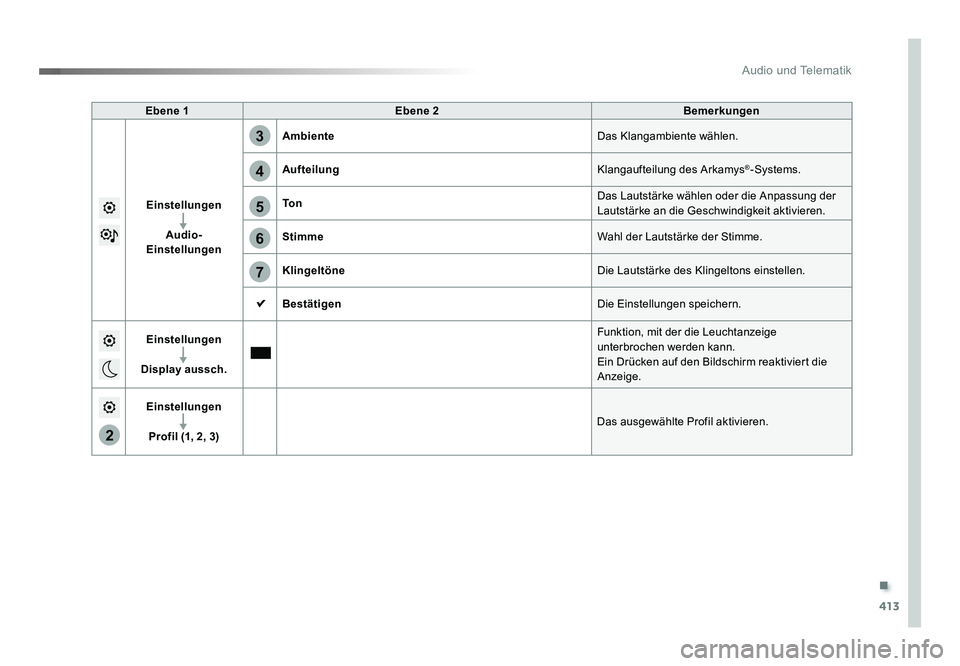

413
2
5
6
7
3
4
Audio und Telematik
Jumpy_de_Chap10b_NAC-1_ed01-2016
Ebene 1Ebene 2 Bemerkungen
Einstellungen Audio-
Einstellungen Ambiente
Das Klangambiente wählen.
Aufteilung Klangaufteilung des Arkamys
®-Systems.
To n Das Lautstärke wählen oder die Anpassung der
Lautstärke an die Geschwindigkeit aktivieren.
Stimme Wahl der Lautstärke der Stimme.
Klingeltöne Die Lautstärke des Klingeltons einstellen.
Bestätigen Die Einstellungen speichern.
Einstellungen
Display aussch. Funktion, mit der die Leuchtanzeige
unterbrochen werden kann.
Ein Drücken auf den Bildschirm reaktiviert die
Anzeige.
Einstellungen Profil (1, 2, 3) Das ausgewählte Profil aktivieren.
Proace_de.indb 41322/07/2016 14:46

.

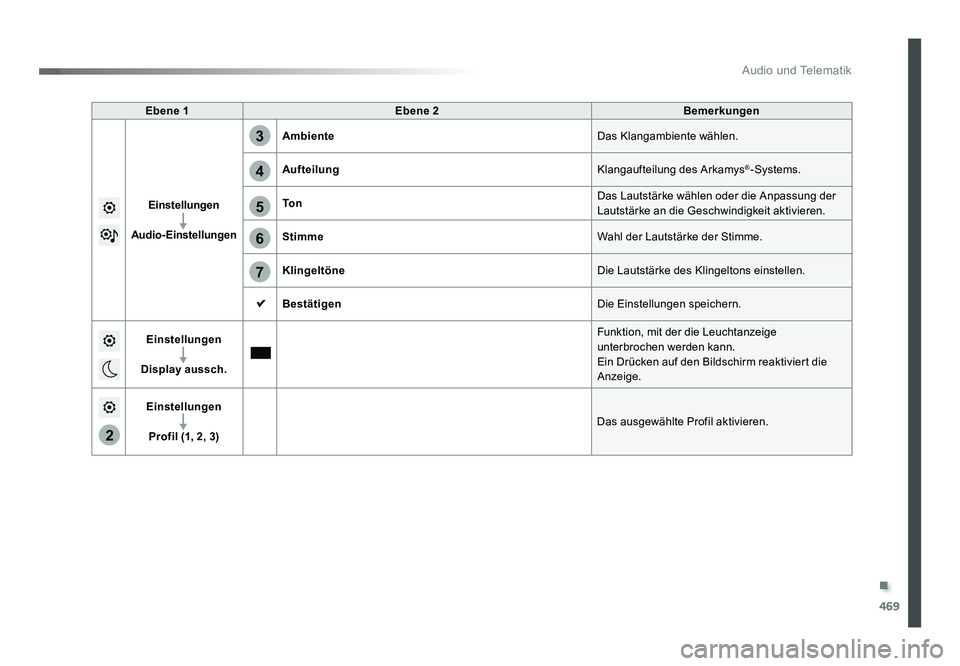

469
5
6
7
3
4
2
Audio und Telematik
Jumpy_de_Chap10c_RCC-1_ed01-2016
Ebene 1Ebene 2 Bemerkungen
Einstellungen
Audio-Einstellungen Ambiente
Das Klangambiente wählen.
Aufteilung Klangaufteilung des Arkamys
®-Systems.
To n Das Lautstärke wählen oder die Anpassung der
Lautstärke an die Geschwindigkeit aktivieren.
Stimme Wahl der Lautstärke der Stimme.
Klingeltöne Die Lautstärke des Klingeltons einstellen.
Bestätigen Die Einstellungen speichern.
Einstellungen
Display aussch. Funktion, mit der die Leuchtanzeige
unterbrochen werden kann.
Ein Drücken auf den Bildschirm reaktiviert die
Anzeige.
Einstellungen Profil (1, 2, 3) Das ausgewählte Profil aktivieren.
Proace_de.indb 46922/07/2016 14:47

.

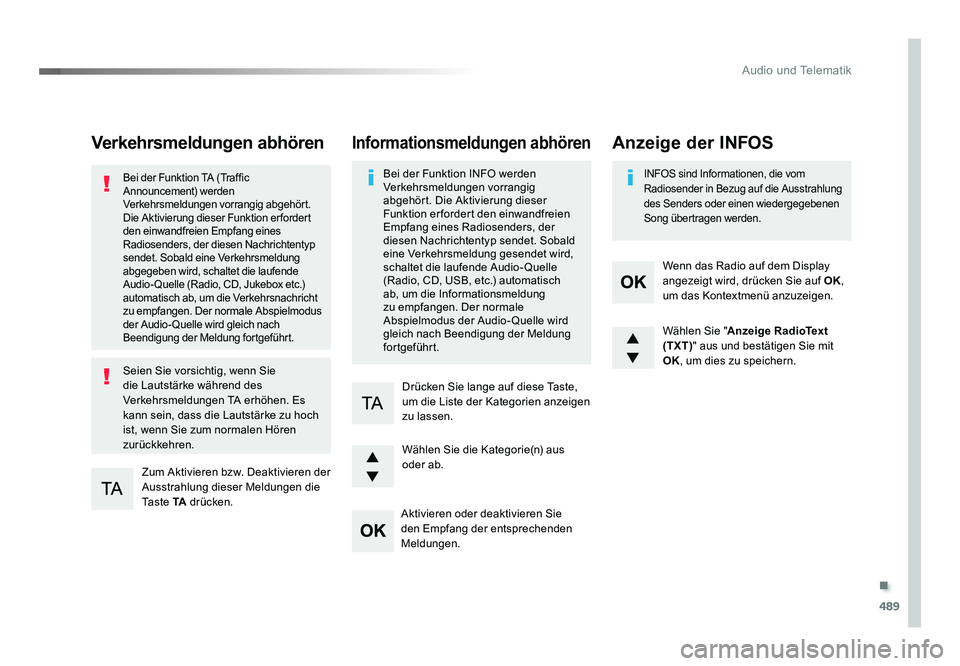

489
Audio und Telematik
Jumpy_de_Chap10d_RD6_ed01-2016
Verkehrsmeldungen abhören
Zum Aktivieren bzw. Deaktivieren der
Ausstrahlung dieser Meldungen die
Ta s t e TA drücken.
Bei der Funktion TA (Traffic
Announcement) werden
Verkehrsmeldungen vorrangig abgehört.
Die Aktivierung dieser Funktion er fordert
den einwandfreien Empfang eines
Radiosenders, der diesen Nachrichtentyp
sendet. Sobald eine Verkehrsmeldung
abgegeben wird, schaltet die laufende
Audio- Quelle (Radio, CD, Jukebox etc.)
automatisch ab, um die Verkehrsnachricht
zu empfangen. Der normale Abspielmodus
der Audio- Quelle wird gleich nach
Beendigung der Meldung fortgeführt.
Seien Sie vorsichtig, wenn Sie
die Lautstärke während des
Verkehrsmeldungen TA erhöhen. Es
kann sein, dass die Lautstärke zu hoch
ist, wenn Sie zum normalen Hören
zurückkehren. Wählen Sie "
Anzeige RadioText
(TXT) " aus und bestätigen Sie mit
OK , um dies zu speichern.
Wählen Sie die Kategorie(n) aus
oder ab. Wenn das Radio auf dem Display
angezeigt wird, drücken Sie auf
OK,
um das Kontextmenü anzuzeigen.
Drücken Sie lange auf diese Taste,
um die Liste der Kategorien anzeigen
zu lassen.
Informationsmeldungen abhören
Bei der Funktion INFO werden
Verkehrsmeldungen vorrangig
abgehört. Die Aktivierung dieser
Funktion er fordert den einwandfreien
Empfang eines Radiosenders, der
diesen Nachrichtentyp sendet. Sobald
eine Verkehrsmeldung gesendet wird,
schaltet die laufende Audio- Quelle
(Radio, CD, USB, etc.) automatisch
ab, um die Informationsmeldung
zu empfangen. Der normale
Abspielmodus der Audio- Quelle wird
gleich nach Beendigung der Meldung
fortgeführt.INFOS sind Informationen, die vom
Radiosender in Bezug auf die Ausstrahlung
des Senders oder einen wiedergegebenen
Song übertragen werden.
Anzeige der INFOS
Aktivieren oder deaktivieren Sie
den Empfang der entsprechenden
Meldungen.
Proace_de.indb 48922/07/2016 14:47
