2856-3. Arbeten som du kan göra själv
OM47B24SE
6
Underhåll och skötsel
Säkerhetsåtgärder när du själv arbetar med bilen
Följ anvisningarna i det här avsnittet om du utför underhåll på
bilen på egen hand.
ArtiklarDelar och verktyg
12-voltsbatteriets
skick ( →Sid. 301) • Smörjfett
• Vanlig skiftnyckel (till kabelskorna)
Motor/drivenhet,
kylarvätskenivå
(
→ Sid. 297) • ”Toyota Super Long Life Coolant” eller liknande ety-
lenglykolbaserad kylarvätska av hög kvalitet som
inte innehåller silikat, amin, nitrit eller borat och är
framställd med tekniken Hybrid Organic Acid som
ger lång livslängd
”Toyota Super Long Life Coolant” är en färdig bland-
ning av 50 % kylarvätska och 50 % avjoniserat vatten.
• Tratt (endast vid påfyllning av kylarvätska)
Motoroljans nivå
(→ Sid. 293)
• ”Toyota Genuine Motor Oil” eller likvärdig
• Trasor eller papper
• Tratt (endast vid påfyllning av motorolja)
Säkringar
(→ Sid. 323)• Säkring med samma amperetal som originalet
Glödlampor
(→ Sid. 326)
• Glödlampa med samma siffra och watt-tal som origi-
nalet
• Kryssmejsel • Spårmejsel
• Skiftnyckel
Kylare och
kondensor
(→ Sid. 298)
⎯
Lufttryck i
däcken
(→ Sid. 313)
• Lufttrycksmätare• Tryckluftskälla
Spolarvätska
(→ Sid. 299)• Spolarvätska med frostskydd (på vintern)
• Tratt (endast vid påfyllning av vatten eller spolarvätska)
OM47B24SE.book Page 285 Friday, June 10, 2016 4:36 PM

2976-3. Arbeten som du kan göra själv
OM47B24SE
6
Underhåll och skötsel
Vätskenivån är rätt om den ligger mellan linjerna för full (”FULL” eller
”F”) och låg (”LOW” eller ”L”) på behållaren när hybridsystemet är kallt.
■Expansionstank för kylarvätska
Behållarens lock
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
(→Sid. 414)
■
Behållare för kylarvätska till drivenhet Behållarens lock
”F”-streck
”L”-streck
Om vätskenivån är under ”L”
ska du fylla på upp till ”F”.
(→Sid. 414)
■ Kylarvätska
Använd endast ”Toyota Super Long Life Coolant” eller liknande etylenglykolbase-
rad kylarvätska av hög kvalitet som inte innehåller silikat, amin, nitrit eller borat
och är framställd med tekniken Hybrid Organic Acid som ger lång livslängd.
”Toyota Super Long Life Coolant” är en blandning av 50 % kylvätska och 50 %
destillerat vatten. (Minimitemperatur: –35 °C)
Ytterligare information om kylarvätska kan du få hos en auktoriserad Toyota-
återförsäljare, Toyota-verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
■ Om kylarvätskenivån sjunker en kort tid efter påfyllning
Gör en visuell kontroll av kylare, slangar, locken till motorns/drivenhetens kyl-
vätskebehållare, avtappningsplugg och vattenpump.
Om du inte ser några tecken på läckage ska du låta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning provtrycka kylarlocket och kontrollera om det
finns läckor i systemet.
Kylarvätska
1
2
3
1
2
3
OM47B24SE.book Page 297 Friday, June 10, 2016 4:36 PM

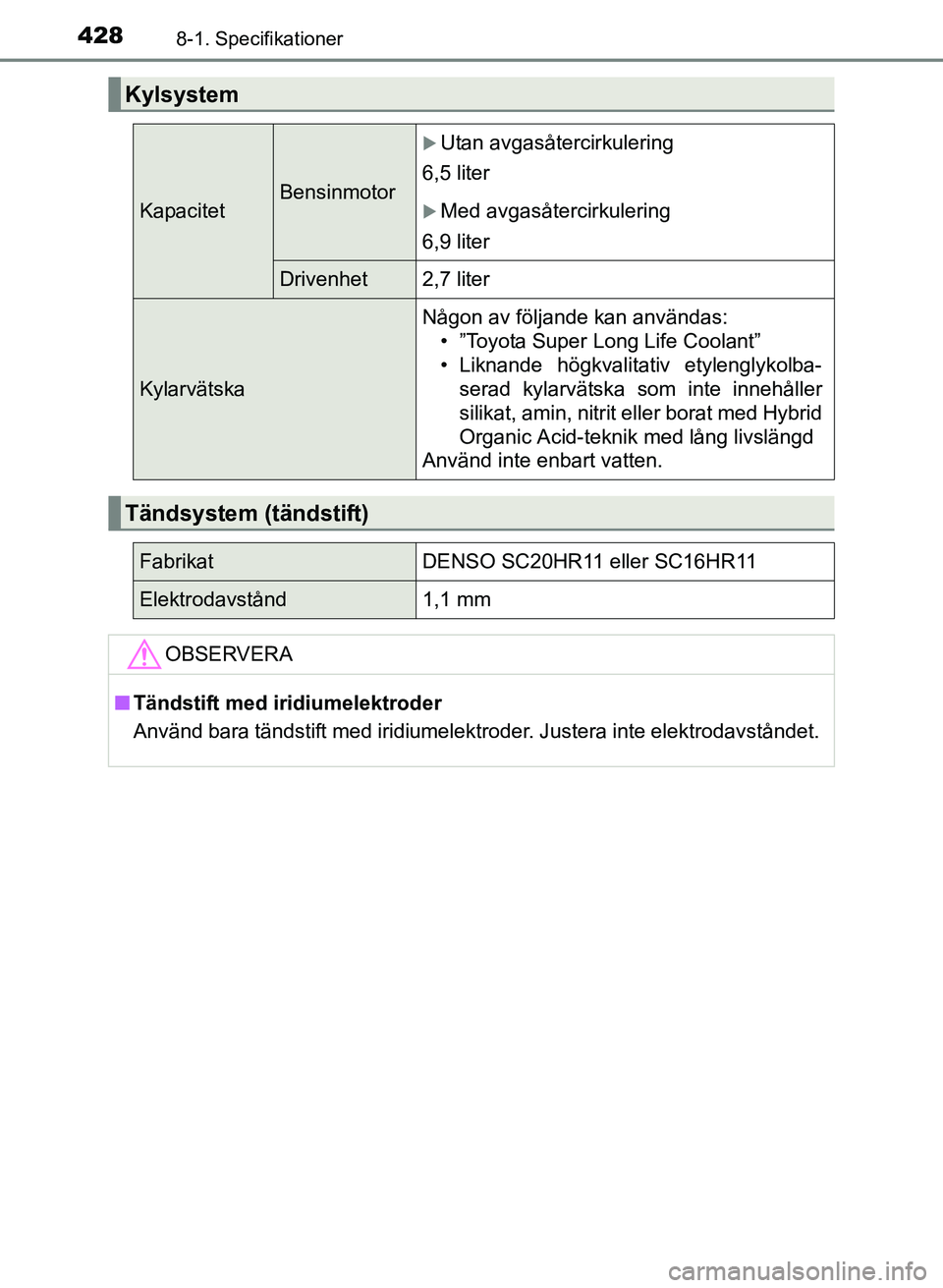

4288-1. Specifikationer
OM47B24SE
Kylsystem
KapacitetBensinmotor
XUtan avgasåtercirkulering
6,5 liter
XMed avgasåtercirkulering
6,9 liter
Drivenhet2,7 liter
Kylarvätska
Någon av följande kan användas: • ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolba-serad kylarvätska som inte innehåller
silikat, amin, nitrit eller borat med Hybrid
Organic Acid-teknik med lång livslängd
Använd inte enbart vatten.
Tändsystem (tändstift)
FabrikatDENSO SC20HR11 eller SC16HR11
Elektrodavstånd1,1 mm
OBSERVERA
■ Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
