2017 TOYOTA PRIUS PLUG-IN HYBRID display

4105-5. Bruke kjørestøttesystemene
OM47A89NO
*1: Bildene kan avvike fra det som vises i illustrasjonene, avhengig av føler-nes status. ( S. 408)
*2: Multiinformasjonsdisplay
*3: Audiosystemskjermbildet
Følere i midten foran
Hjørnefølere foran
Følere på sidene foran Følere på sidene bak
Hjørnefølere bak
Følere i midten bak1
2
3
4
5
6
OM47A89NO.book Page 410 Friday, January 13, 2017 12:31 PM

4125-5. Bruke kjørestøttesystemene
OM47A89NO
Ca. 100 cm
Ca. 150 cm
Ca. 60 cm
Ca. 100 cm
• Følernes rekkevidde vises i illus-trasjonen til høyre. Føleren vil
imidlertid ikke registrere hinde-
ret hvis det står for nært.
• For mer informasjon om regis-
trering av hinder ved siden av
bilen. ( S. 413)
• Avstanden et hinder kan regis-
treres fra og hvorvidt det kan
registreres avhenger av hinder-
ets form og tilstand.
Følernes rekkevidde kan endres. ( S. 676)
nDriftsbetingelser
Tenningsbryteren er slått på
lHjørnefølerne foran:
• Giret står ikke i P-stilling
• Bilens hastighet er ca. 10 km/t eller mindre
l Sidefølere foran/bak:
• Giret står ikke i P-stilling
• Bilens hastighet er ca. 10 km/t eller mindre
• Rattet er vridd ca. 90  eller mer
l Følere i midten foran:
• Giret står ikke i P- eller R-stilling
• Bilens hastighet er ca. 10 km/t eller mindre
l Hjørneføler bak / føler i midten bak:
Giret står i R-stilling
n Popup-display for Toyota parkeringshjelp
S. 435
Følernes rekkevidde
1
2
3
4
OM47A89NO.book Page 412 Friday, January 13, 2017 12:31 PM

4135-5. Bruke kjørestøttesystemene
OM47A89NO
5
Kjøring
nFølerinformasjon
lFølernes registreringsområder er begrenset til områdene rundt bilens støt-
fanger.
l Avhengig av hinderets form samt andre faktorer, kan registreringsavstanden
reduseres eller hinderet kan være umulig å registrere.
l Hindre registreres kanskje ikke hvis de er for nære føleren.
l Etter at hinderet er registrert, tar det et lite øyeblikk før det vises. Hvis du
kommer for nær et hinder før displayet og lydsignalet aktiveres, kan det
hende displayet og lydsignalet ikke aktiveres i det hele tatt, selv om du kjø-
rer sakte.
l Tynne stolper eller hindringer som er lavere enn føleren, registreres kanskje
ikke, selv om de har blitt registrert én gang.
l Det kan være vanskelig å høre varsellyder på grunn av volumet på audio-
systemet eller luftstrømmen fra klimaanlegget.
n Varselfunksjon for hinder
Når et hinder ved siden av bilen befinner seg innenfor bilens kurs mens bilen
beveger seg fremover eller bakover, informerer denne funksjonen føreren
ved hjelp av displayet og lydsignalet. ( S. 409, 411)
n Registrering av hinder ved siden av bilen
lHinder på siden av bilen registreres mens bilen kjører ved at sidefølerne
skanner sidene av bilen. Registrerte hinder forblir i minnet i ca. 2 min\
utter.
l Det kan hende hinder ikke registreres på siden av bilen før skanningen er
fullført. Når tenningsbryteren slås på, fullføres skanningen etter kort tids kjø-
ring.
l Når et hinder som f.eks. en annen bil, en fotgjenger eller et dyr registreres
av sidefølerne, kan det hende hinderet fortsatt registreres etter at det ikke
lenger befinner seg innenfor sidefølerens rekkevidde. Hinder
Bilens beregnede kurs
1
2
OM47A89NO.book Page 413 Friday, January 13, 2017 12:31 PM

4145-5. Bruke kjørestøttesystemene
OM47A89NOn
Hvis ”Clean Parking Assist Sensor” vises i multiinformasjonsdisplayet
En føler kan være skitten eller dekket med snø eller is. I slike tilfeller skal sys-
temet gå tilbake til normalt når det fjernes fra føleren.
Og det kan vises en feilmelding eller det kan hende en hindring ikke oppda-
ges fordi føleren er frosset i lave te mperaturer. Systemet skal gå tilbake til
normal drift når føleren tiner.
n Hvis ”Parking Assist Malfunction” vises i multiinformasjonsdisplayet
Avhengig av feilen på føleren kan det hende enheten ikke fungerer normalt.
Få bilen kontrollert hos en autorisert Toyota-forhandler, eller en annen behø-
rig kvalifisert og utstyrt faginstans.
n Tilpasning
Innstillingene for varsellyden kan endres.
(Funksjoner som kan tilpasses: S. 676)
ADVARSEL
n Bruk av Toyota parkeringshjelp
Ta hensyn til forholdsreglene nedenfor for å hindre uventede ulykker.
l Ikke overskrid fartsgrensen på 10 km/t.
l Følernes registreringsområder og reaksjonstid er begrenset. Når du kjører
fremover eller bakover, må du for sikkerhets skyld sjekke området rundt
bilen (spesielt på sidene). Kjør langsomt og bruk bremsen for å kontrollere
bilens fart.
l Ikke monter tilbehør innenfor følernes registreringsområder.
OM47A89NO.book Page 414 Friday, January 13, 2017 12:31 PM

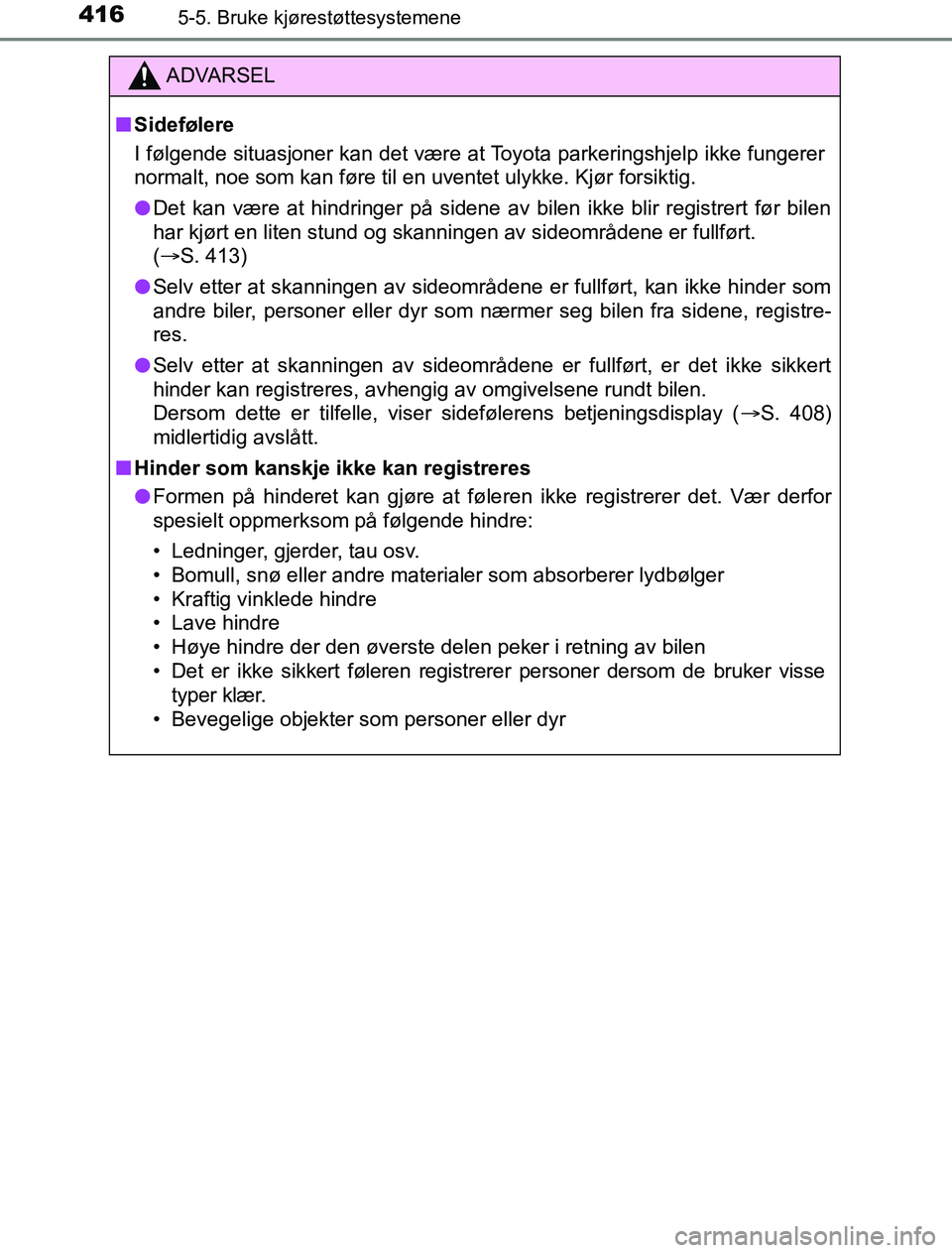

4165-5. Bruke kjørestøttesystemene
OM47A89NO
ADVARSEL
n Sidefølere
I følgende situasjoner kan det være at Toyota parkeringshjelp ikke fungerer
normalt, noe som kan føre til en uventet ulykke. Kjør forsiktig.
l Det kan være at hindringer på sidene av bilen ikke blir registrert før bilen
har kjørt en liten stund og skanningen av sideområdene er fullført.
(S. 413)
l Selv etter at skanningen av sideområdene er fullført, kan ikke hinder som
andre biler, personer eller dyr som nærmer seg bilen fra sidene, registre-
res.
l Selv etter at skanningen av sideområdene er fullført, er det ikke sikkert
hinder kan registreres, avhengig av omgivelsene rundt bilen.
Dersom dette er tilfelle, viser sidefølerens betjeningsdisplay ( S. 408)
midlertidig avslått.
n Hinder som kanskje ikke kan registreres
l Formen på hinderet kan gjøre at føle ren ikke registrerer det. Vær derfor
spesielt oppmerksom på følgende hindre:
• Ledninger, gjerder, tau osv.
• Bomull, snø eller andre materi aler som absorberer lydbølger
• Kraftig vinklede hindre
• Lave hindre
• Høye hindre der den øverste delen peker i retning av bilen
• Det er ikke sikkert føleren registre rer personer dersom de bruker visse
typer klær.
• Bevegelige objekter som personer eller dyr
OM47A89NO.book Page 416 Friday, January 13, 2017 12:31 PM

4175-5. Bruke kjørestøttesystemene
OM47A89NO
5
Kjøring
OBS
nBruk av Toyota parkeringshjelp
I følgende situasjoner er det mulig at systemet ikke fungerer korrekt på
grunn av feil på følerne e.l. Få bilen kontrollert hos en autorisert Toyota-for-
handler, eller en annen behørig kvalifisert og utstyrt faginstans.
l Skjermbildet for Toyota parkeringshjelp blinker, og en varsellyd høres selv
om det ikke er registrert noen hindre.
l Området rundt føleren kolliderer med noe eller utsettes for harde støt.
l Støtfangeren kolliderer med noe.
l Hvis displayet vises og forblir på uten å pipe
l Kontroller føleren først hvis det oppstår en feil.
Hvis feilen oppstår selv om ikke det er is, snø eller søle på føleren, er det
sannsynlig at føleren har en funksjonsfeil.
n Merknad ved rengjøring av bilen
Ikke rett en sterk vannstråle eller damp mot følerområdet.
Det kan føre til feil på føleren.
OM47A89NO.book Page 417 Friday, January 13, 2017 12:31 PM

4205-5. Bruke kjørestøttesystemene
OM47A89NO
Hjørnefølere foran
Følere i midten foran
Hjørnefølere bak
Følere i midten bak
Den intelligente klaringssonaren
kan aktiveres/deaktiveres
i skjermbildet ( S. 232)
i multiinformasjonsdisplayet.
Når funksjonen for intelligent kla-
ringssonar er slått av, lyser indika-
toren ICS OFF.
Når den intelligente klaringssonarfunksjonen er slått av, fortsetter ikke drif-
ten av systemet før funksjonen slås på igjen i skjermbildet for innstillinger i
multiinformasjonsdisplayet. (Systemdriften fortsetter ikke ved å slå på ten-
ningsbryteren.)
Type følere
1
2
3
4
Endre innstillinger på den intelligente klaringssonaren
OM47A89NO.book Page 420 Friday, January 13, 2017 12:31 PM

4245-5. Bruke kjørestøttesystemene
OM47A89NO
Når hybridsystemeffektkontroll eller bremsekontroll er i drift, høres det
et lydsignal og det vises en meldin g i multiinformasjonsdisplayet for å
varsle føreren.
Avhengig av situasjonen vil effektkontrollen enten begrense akselerasjo-
nen eller begrense effekten så mye som mulig.
Display og lydsignal for hybrid systemeffektkontroll og bremse-
kontroll
KontrollSituasjonMultiinformasjons- displayICS OFF-indikatorVarsel- lyd
Hybridsyste-
meffektkon-
troll er i drift
(akselera-
sjonsbe-
grensning)Akselera-
sjon ved en
bestemt
hastighet
eller høyere
er ikke
mulig.
Lyser
ikke
Kort pip
Hybridsyste-
meffektkon-
troll er i drift
(kontroll for
å begrense
effekten så
mye som
mulig)
En sterkere
bremseope-
rasjon enn
normalt er
nødvendig
Lyser ikke
Bremsekon-
troll er i driftNødbrem-
sing er nød-
vendig
Bilen er
stanset av
systemetBilen er
stanset av
bremsekon-
troll
Lyser
OM47A89NO.book Page 424 Friday, January 13, 2017 12:31 PM
