2994-5. Verwenden der Fahrunterstützungssysteme
4
Fahren
C-HR_HV_OM_Europe_OM10540M
■Automatische Deaktivierung der Anzeige von Verkehrsschildern über das RSA-
System
Ein Schild oder zwei Schilder wird/werden in den folgenden Situationen ausgeschaltet.
● Es wird auf einer bestimmten Strecke kein neues Zeichen erkannt.
● Die Straße ändert sich durch eine Links- oder Rechtskurve usw.
■ Bedingungen, unter denen die Ausführung oder die Erkennungsleistung der
Funktion beeinträchtigt werden können
In den folgenden Situationen funktioniert das RSA-System nicht normal und kann
möglicherweise keine Zeichen erkennen und die falschen Zeichen anzeigen usw. Dies
stellt jedoch keine Funktionsstörung dar.
● Der Kamerasensor ist bedingt durch einen starken Stoß o.ä. falsch ausgerichtet.
● Schmutz, Schnee, Aufkleber usw. haften an der Frontscheibe in der Nähe des Kame-
rasensors.
● Bei schlechtem Wetter, z. B. bei starken Regenfällen, dichtem Nebel, Schneefall
oder Sandstürmen
● Licht von einem entgegenkommenden Fahrzeug, von der Sonne usw. trifft auf die
Kamera.
● Das Zeichen ist verschmutzt, verblasst, geneigt oder verbogen oder bei einem elekt-
ronischen Schild ist der Kontrast schlecht.
● Das gesamte Schild oder Teile davon werden von den Blättern eines Baums, von
einem Mast usw. verdeckt.
● Das Schild ist nur kurzzeitig für den Kamerasensor sichtbar.
● Die Fahrsituation (Abbiegen, Spurwechsel usw.) wird falsch bewertet.
● Obwohl das Schild für die derzeit befahrene Spur nicht zutreffend ist, ist ein solches
Schild direkt nach einer Verzweigung einer Schnellstraße oder in einer benachbarten
Spur direkt vor der Zusammenführung der Fahrbahnen vorhanden.
● Aufkleber sind an der Rückseite des vorausfahrenden Fahrzeugs angebracht.
● Ein Schild, das einem systemkompatiblen Schild ähnelt, wird erkannt.
● Das Fahrzeug wird in einem Land gefahren, in dem eine andere Verkehrsrichtung
gilt.
● Es werden unter Umständen Schilder in Seitenstraßen erkannt und angezeigt (wenn
sich diese im Sichtfeld des Kamerasensors) befinden, während das Fahrzeug auf
der Hauptstraße fährt.
● Es werden unter Umständen Ausfahrtsschilder im Kreisverkehr erkannt und ange-
zeigt (wenn sich diese im Sichtfeld des Kamerasensors) befinden, während das
Fahrzeug in einem Kreisverkehr fährt.
● Die im Instrument und im Navigationssystem (je nach Ausstattung) angezeigten
Geschwindigkeitsinformationen können voneinander abweichen, da das Navigati-
onssystem Kartendaten verwendet.

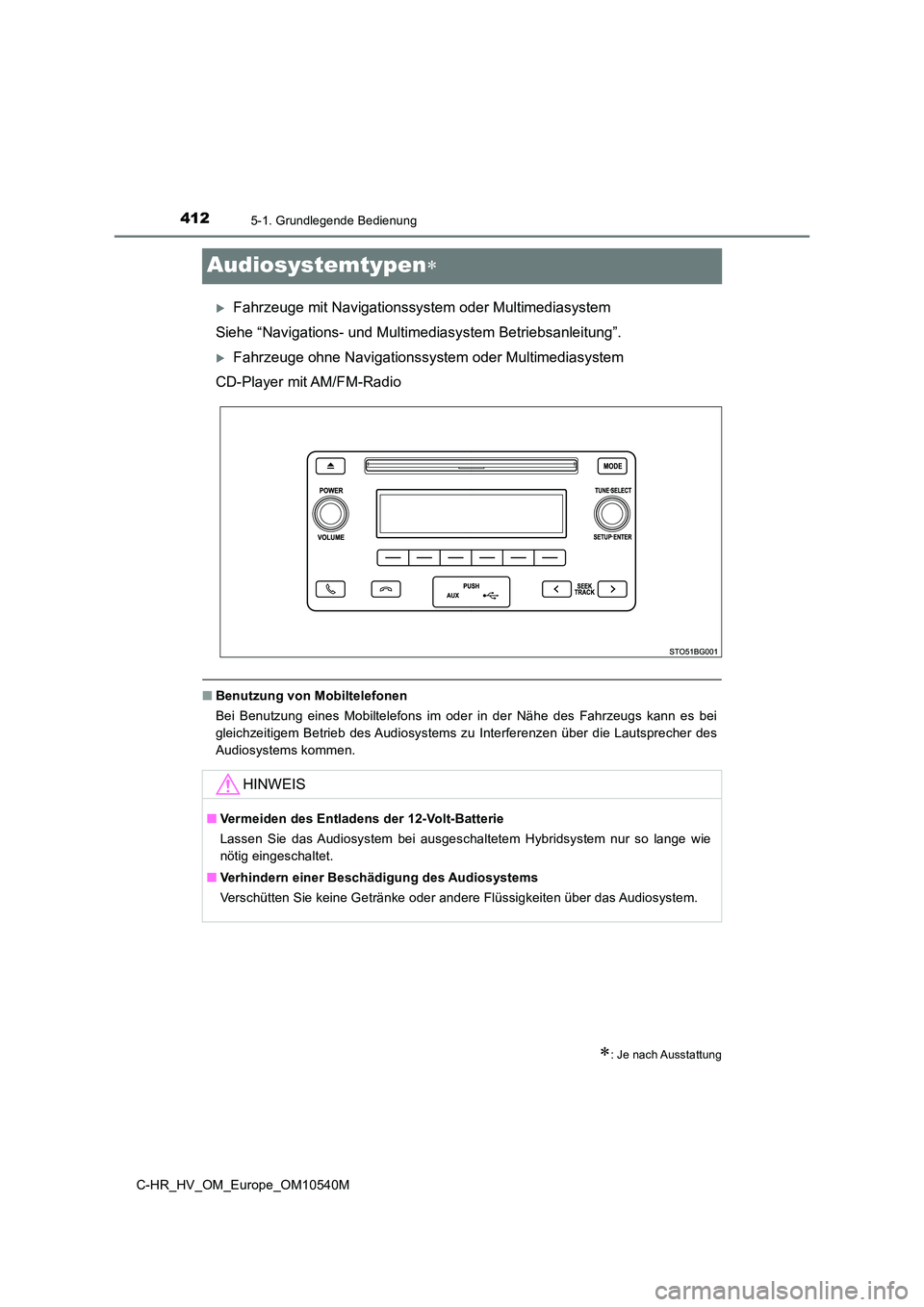

4125-1. Grundlegende Bedienung
C-HR_HV_OM_Europe_OM10540M
Audiosystemtypen
Fahrzeuge mit Navigationssystem oder Multimediasystem
Siehe “Navigations- und Multimediasystem Betriebsanleitung”.
Fahrzeuge ohne Navigationssystem oder Multimediasystem
CD-Player mit AM/FM-Radio
■ Benutzung von Mobiltelefonen
Bei Benutzung eines Mobiltelefons im oder in der Nähe des Fahrzeugs kann es bei
gleichzeitigem Betrieb des Audiosystems zu Interferenzen über die Lautsprecher des
Audiosystems kommen.
: Je nach Ausstattung
HINWEIS
■ Vermeiden des Entladens der 12-Volt-Batterie
Lassen Sie das Audiosystem bei ausgeschaltetem Hybridsystem nur so lange wie
nötig eingeschaltet.
■ Verhindern einer Beschädigung des Audiosystems
Verschütten Sie keine Getränke oder andere Flüssigkeiten über das Audiosystem.

413
5
5-1. Grundlegende Bedienung
Audiosystem
C-HR_HV_OM_Europe_OM10540M
Lenkrad-Audioschalter
Lautstärkeregler
• Drücken: Erhöht/verringert die
Lautstärke
• Gedrückt halten: Erhöht/verrin-
gert die Lautstärke kontinuierlich
Radiomodus:
• Drücken: Wählen Sie einen
Radiosender
• Gedrückt halten: Suche nach
oben/unten
CD-, MP3/WMA-Disk-, Bluetooth®-, iPod- oder USB-Modus:
• Drücken: Wählt einen Titel/eine Datei/einen Song
• Gedrückt halten: Wählt einen Ordner oder ein Album (MP3/WMA-Disk,
Bluetooth® oder USB)
Ta s t e “ M O D E ”
• Einschalten des Audiosystems, Auswahl der Audioquelle
• Halten Sie diese Taste gedrückt, um die Lautsprecher stumm zu schal-
ten oder den aktuellen Vorgang anzuhalten. Drücken Sie diese Taste
erneut, um die Stummschaltung aufzuheben oder den aktuellen Vor-
gang fortzusetzen.
: Je nach Ausstattung
Einige Audiofunktionen können über die Schalter am Lenkrad gesteu-
ert werden.
Der Betrieb kann in Abhängigkeit vom Typ des Audio- oder Navigati-
onssystems abweichen. Ausführliche Informationen finden Sie in der
Bedienungsanleitung des Audio- oder Navigationssystems.
Bedienung des Audiosystems mit den Lenkradschaltern
1
2
WARNUNG
■ Zur Verringerung des Unfallrisikos
Lassen Sie bei der Bedienung der Audioschalter am Lenkrad Vorsicht walten.
3

6348-2. Maßnahmen im Notfall
C-HR_HV_OM_Europe_OM10540M
WARNUNG
■Bei Verwendung des Notrads (je nach Ausstattung)
● Denken Sie daran, dass das Notrad eigens für den Einsatz mit Ihrem Fahrzeug
konzipiert wurde. Montieren Sie Ihr Reserverad nicht an einem anderen Fahrzeug.
● Montieren Sie immer nur ein Notrad.
● Ersetzen Sie das Reserverad schnellstmöglich durch ein normales Rad.
● Vermeiden Sie abrupte Lenkbewegungen oder Beschleunigungs-, Brems- und
Schaltvorgänge, die zu einem plötzlichen Eingriff der Motorbremse führen.
■ Wenn das Notrad montiert ist (je nach Ausstattung)
Eventuell kann die Fahrzeuggeschwindigkeit nicht richtig erkannt werden, und even-
tuell funktionieren die folgenden Systeme nicht ordnungsgemäß:
*: Je nach Ausstattung
■ Geschwindigkeitsbegrenzung beim Fahren mit dem Notrad (je nach Ausstat-
tung)
Fahren Sie maximal 80 km/h schnell, wenn ein Notrad am Fahrzeug montiert ist.
Das Notrad ist nicht für Fahrten mit hohen Geschwindigkeiten nicht ausgelegt. Bei
Nichtbeachtung dieser Vorsichtsmaßnahme kann es zu Unfällen mit lebensgefährli-
chen Verletzungen kommen.
■ Nach der Verwendung der Werkzeuge und des Wagenhebers
Stellen Sie vor der Weiterfahrt sicher, dass alle Werkzeuge und der Wagenheber
sicher an ihrem Aufbewahrungsort verstaut sind, um die Gefahr von Verletzungen
bei einer Kollision oder einer Notbremsung zu reduzieren.
• ABS & Bremsassistent
•VSC
•TRC
•EPS
• Automatisches Fernlicht*
• PCS (Pre-Collision-System)*
• LDA (Spurwechselwarnung mit Len-
kungssteuerung)*
• Dynamische Radar-Geschwindig-
keitsregelung mit maximalem Dreh-
zahlbereich*
• Geschwindigkeitsregelsystem*
• BSM (Totwinkel-Assistent)*
• Toyota Einparkhilfe-Sensor*
• S-IPA (Simple Intelligent Parking
Assist System)*
• Rückfahrmonitor-System*
• Navigationssystem*

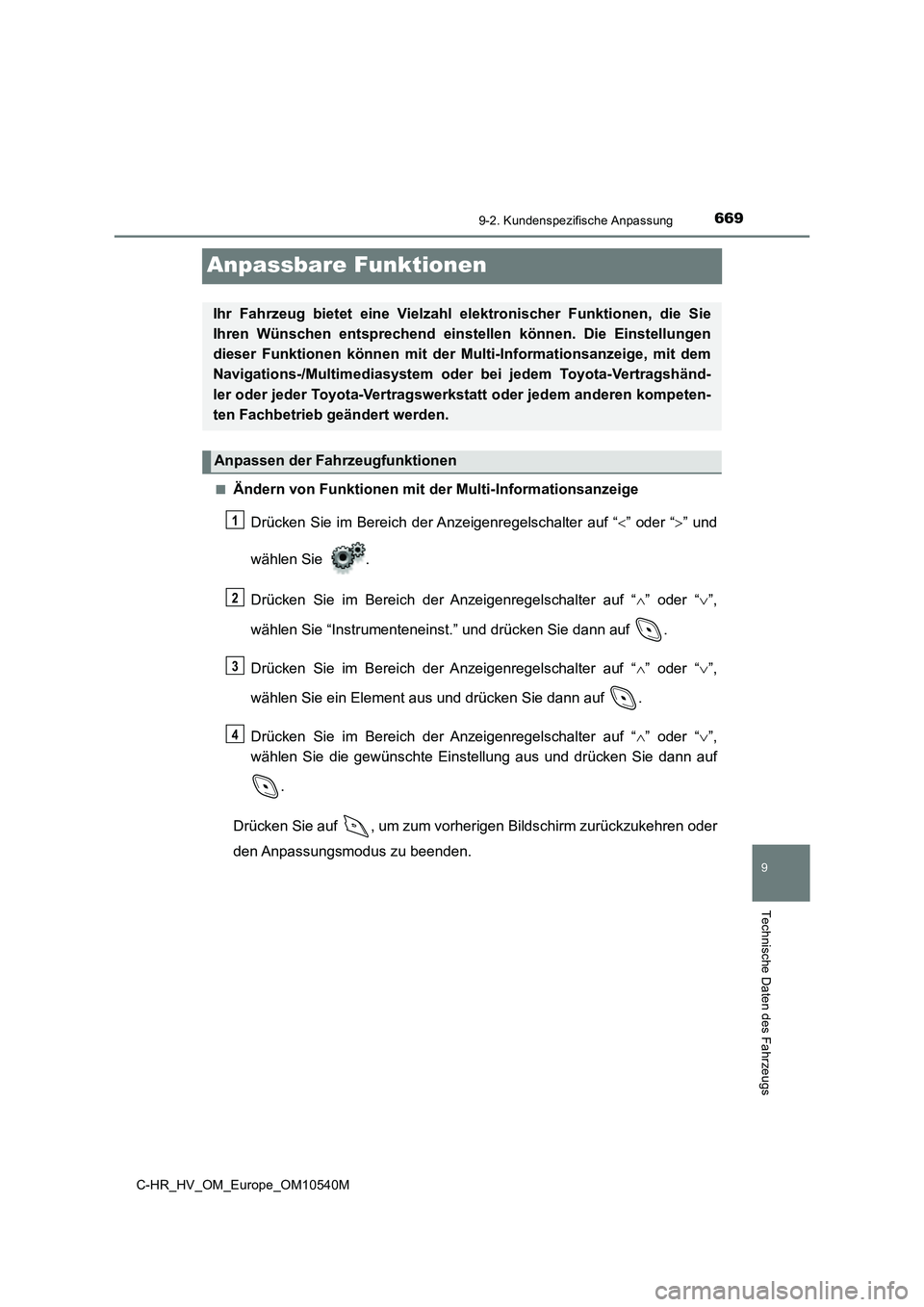

6699-2. Kundenspezifische Anpassung
C-HR_HV_OM_Europe_OM10540M
9
Technische Daten des Fahrzeugs
Anpassbare Funktionen
■Ändern von Funktionen mit der Multi-Informationsanzeige
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “” und
wählen Sie .
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “”,
wählen Sie “Instrumenteneinst.” und drücken Sie dann auf .
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “”,
wählen Sie ein Element aus und drücken Sie dann auf .
Drücken Sie im Bereich der Anzeigenregelschalter auf “ ” oder “”,
wählen Sie die gewünschte Einstellung aus und drücken Sie dann auf
.
Drücken Sie auf , um zum vorherigen Bildschirm zurückzukehren oder
den Anpassungsmodus zu beenden.
Ihr Fahrzeug bietet eine Vielzahl elektronischer Funktionen, die Sie
Ihren Wünschen entsprechend einstellen können. Die Einstellungen
dieser Funktionen können mit der Mu lti-Informationsanzeige, mit dem
Navigations-/Multimediasystem oder bei jedem Toyota-Vertragshänd-
ler oder jeder Toyota-Vertragswerkst att oder jedem anderen kompeten-
ten Fachbetrieb geändert werden.
Anpassen der Fahrzeugfunktionen
1
2
3
4

6709-2. Kundenspezifische Anpassung
C-HR_HV_OM_Europe_OM10540M
■Durchführen von Änderungen im Navigations- oder Multimediasys-
tem (Fahrzeuge mit Navigations- oder Multimediasystem)
Drücken Sie auf .
Wählen Sie “Fahrzeug” im Bildschirm “Einstellungen”.
Wählen Sie das gewünschte Element.
Es können verschiedene Einstellungen geändert werden. Ausführliche
Informationen dazu finden Sie in der Liste der Einstellungen, die geändert
werden können.
Einige Funktionseinstellungen werden geändert, wenn andere Funktionen
eingestellt werden. Wenden Sie sich für weitere Informationen an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen ande-
ren kompetenten Fachbetrieb.
Einstellungen, die mit der Multi-In formationsanzeige geändert werden kön-
nen
Einstellungen, die mit dem Navigat ions- oder Multimediasystem geändert
werden können (Fahrzeuge mit Navigations- oder Multimediasystem)
Einstellungen, die bei einen Toyota-Vertragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einen anderen kompetenten Fachbetrieb geändert
werden können
Definition der Symbole: O = Verfügbar, — = Nicht verfügbar
Anpassbare Funktionen
1
2
1
2
3

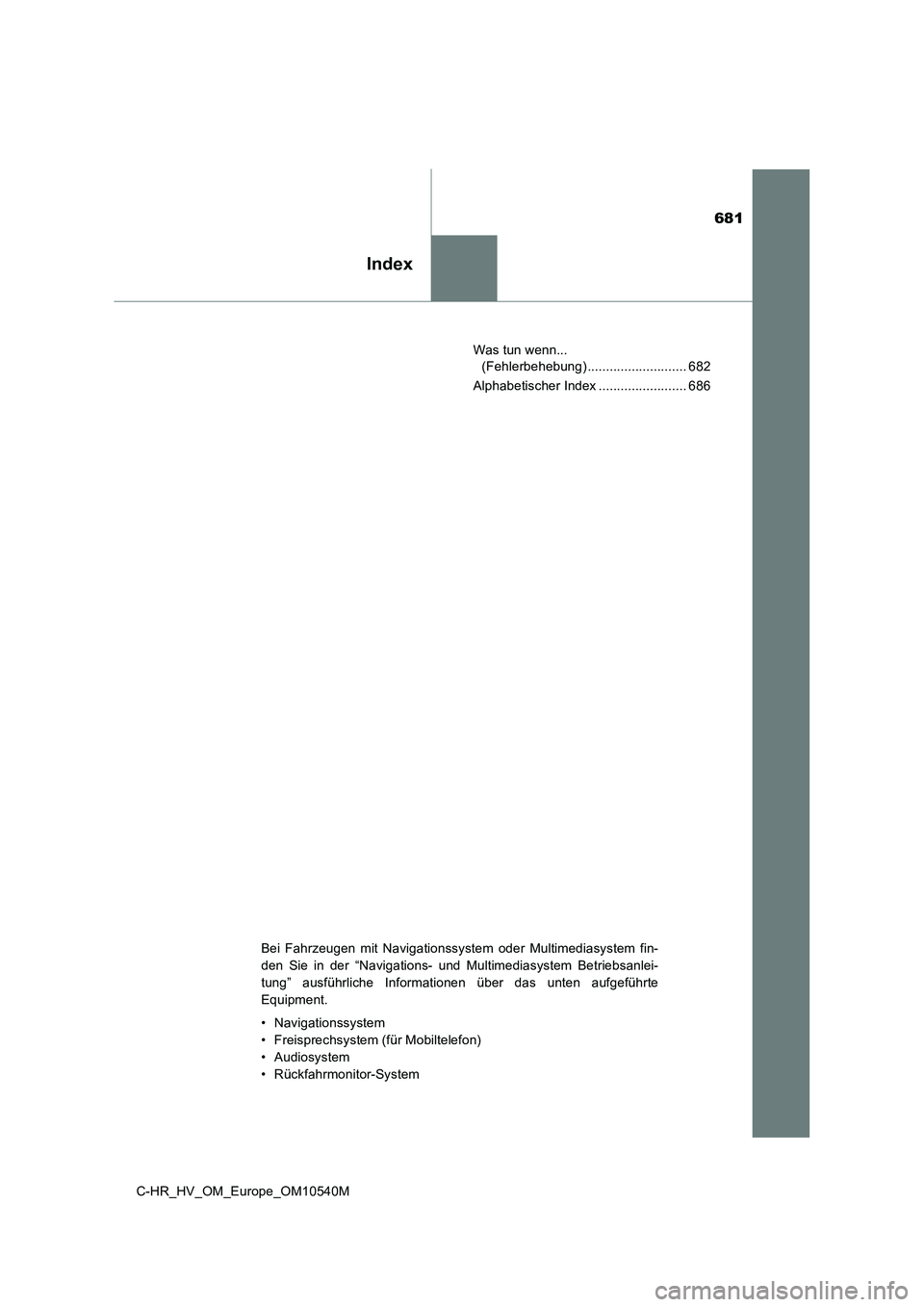

681
Index
C-HR_HV_OM_Europe_OM10540M
Was tun wenn...
(Fehlerbehebung) ........................... 682
Alphabetischer Index ........................ 686
Bei Fahrzeugen mit Navigationssystem oder Multimediasystem fin-
den Sie in der “Navigations- und Multimediasystem Betriebsanlei-
tung” ausführliche Informationen über das unten aufgeführte
Equipment.
• Navigationssystem
• Freisprechsystem (für Mobiltelefon)
• Audiosystem
• Rückfahrmonitor-System

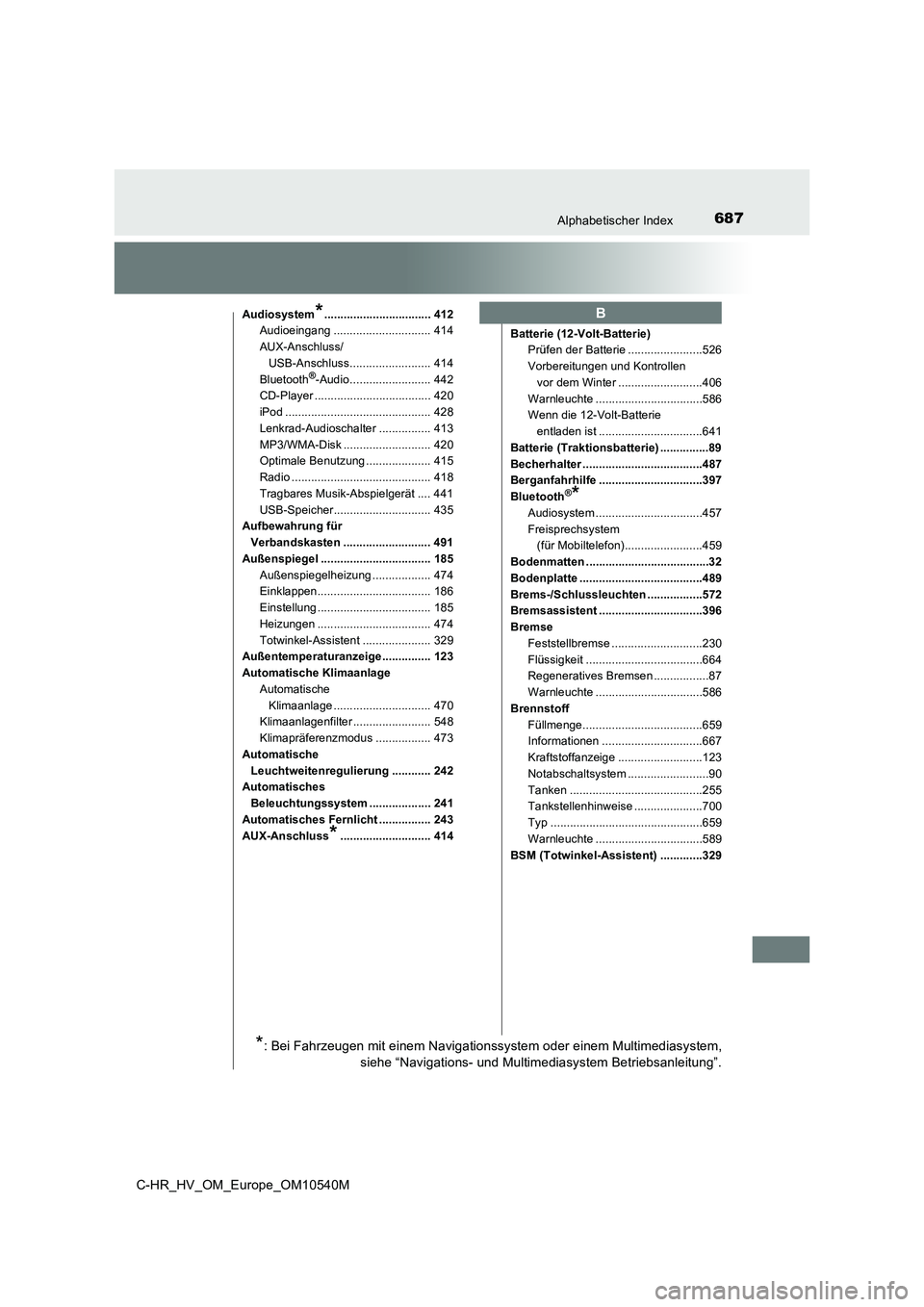

687Alphabetischer Index
C-HR_HV_OM_Europe_OM10540M
Audiosystem*................................. 412
Audioeingang .............................. 414
AUX-Anschluss/
USB-Anschluss......................... 414
Bluetooth®-Audio......................... 442
CD-Player .................................... 420
iPod ............................................. 428
Lenkrad-Audioschalter ................ 413
MP3/WMA-Disk ........................... 420
Optimale Benutzung .................... 415
Radio ........................................... 418
Tragbares Musik-Abspielgerät .... 441
USB-Speicher.............................. 435
Aufbewahrung für
Verbandskasten ........................... 491
Außenspiegel .................................. 185
Außenspiegelheizung .................. 474
Einklappen................................... 186
Einstellung ................................... 185
Heizungen ................................... 474
Totwinkel-Assistent ..................... 329
Außentemperaturanzeige ............... 123
Automatische Klimaanlage
Automatische
Klimaanlage .............................. 470
Klimaanlagenfilter ........................ 548
Klimapräferenzmodus ................. 473
Automatische
Leuchtweitenregulierung ............ 242
Automatisches
Beleuchtungssystem ................... 241
Automatisches Fernlicht ................ 243
AUX-Anschluss*............................ 414
Batterie (12-Volt-Batterie)
Prüfen der Batterie .......................526
Vorbereitungen und Kontrollen
vor dem Winter ..........................406
Warnleuchte .................................586
Wenn die 12-Volt-Batterie
entladen ist ................................641
Batterie (Traktionsbatterie) ...............89
Becherhalter .....................................487
Berganfahrhilfe ................................397
Bluetooth®*
Audiosystem .................................457
Freisprechsystem
(für Mobiltelefon)........................459
Bodenmatten ......................................32
Bodenplatte ......................................489
Brems-/Schlussleuchten .................572
Bremsassistent ................................396
Bremse
Feststellbremse ............................230
Flüssigkeit ....................................664
Regeneratives Bremsen .................87
Warnleuchte .................................586
Brennstoff
Füllmenge.....................................659
Informationen ...............................667
Kraftstoffanzeige ..........................123
Notabschaltsystem .........................90
Tanken .........................................255
Tankstellenhinweise .....................700
Typ ...............................................659
Warnleuchte .................................589
BSM (Totwinkel-Assistent) .............329
B
*: Bei Fahrzeugen mit einem Navigationssystem oder einem Multimediasystem,
siehe “Navigations- und Multimediasystem Betriebsanleitung”.
