2017 TOYOTA AYGO dashboard

3066-3. Gebruik van de opbergmogelijkheden
AYGO_OM_Europe_OM99Q24E
Trek de hendel omhoog om het
dashboardkastje te openen.
■Voor
Dashboardkastje
Pasjeshouders
Bekerhouders
AYGO_OM_Europe_OM99Q24E.book Page 306 Wednesday, March 15, 2017 1:40 PM

3086-3. Gebruik van de opbergmogelijkheden
AYGO_OM_Europe_OM99Q24E■
In het dashboardkastje
Trek de hendel omhoog om het
dashboardkastje te openen.
WAARSCHUWING
■
Voorwerpen die ongeschikt zijn o m in de fleshouder te plaatsen
Zet niets anders dan flessen in de fleshouders.
Andere voorwerpen kunnen bij een ongeval of plotseling remmen n aar bui-
ten worden geslingerd en letsel veroorzaken.
OPMERKING
■ Zaken die niet in de fleshoude rs kunnen worden geplaatst
Plaats alleen afgesloten flessen in de fleshouder. Plaats geen flessen zon-
der dop of glazen of papieren bekers met vloeistof in de bekerh ouders. De
inhoud kan gemorst worden en het glas kan breken.
AYGO_OM_Europe_OM99Q24E.book Pag e 308 Wednesday, March 15, 2017 1:40 PM

3217-1. Onderhoud en verzorging
7
Onderhoud en verzorging
AYGO_OM_Europe_OM99Q24E
■Onderhoud van lederen bekleding
Om het leder in een goede conditie te houden, raadt Toyota u aan het twee
keer per jaar schoon te maken.
■ Schoonmaken van de vloerbedekking
Er zijn verschillende reinigingsmiddelen op schuimbasis in de handel verkrijg-
baar. Gebruik een spons of een borstel om het schuim aan te bre ngen. Wrijf
met elkaar overlappende cirkels. Gebruik geen water. Veeg vuile oppervlak-
ken schoon en laat ze drogen. Het beste resultaat wordt verkregen als de
vloerbedekking zo droog mogelijk wordt gehouden.
■ Veiligheidsgordels
Maak de veiligheidsgordels schoon met een mild sop, lauw water en een
doek of spons. Controleer ook de gordels regelmatig op overmati ge slijtage,
rafels en scheuren.
WAARSCHUWING
■ Water in de auto
● Mors geen vloeistof in het interieur van de auto.
Dit kan brand of storingen in de elektrische componenten, enz. veroorza-
ken.
● Voorkom dat onderdelen of de bedrading van het SRS in het interieur nat
worden. ( Blz. 35)
Een elektrische storing kan tot gevolg hebben dat de airbags in werking
treden of niet goed werken, waardoor ernstig letsel kan ontstaa n.
■ Reinigen van het interieur (met name het dashboard)
Gebruik geen autowas of lakcleaner. Het dashboard kan in de voo rruit wor-
den weerkaatst; hierdoor kan het gezichtsveld van de bestuurder worden
belemmerd wat een ernstig ongeval tot gevolg kan hebben.
AYGO_OM_Europe_OM99Q24E.book Pag e 321 Wednesday, March 15, 2017 1:40 PM

3227-1. Onderhoud en verzorging
AYGO_OM_Europe_OM99Q24E
OPMERKING
■Reinigingsmiddelen
● Gebruik de volgende reinigingsmiddelen niet, omdat ze verkleuring van
het interieur of strepen en beschadigingen van gelakte oppervla kken kun-
nen veroorzaken:
• Behalve de stoelen: Organische reinigingsmiddelen zoals wasben zine
of terpentine, alkalische of zuurhoudende middelen, textielverf of bleek-
middel
• Stoelen: Alkalische en zuurhoudende middelen, zoals thinner, w asben-
zine of alcohol
● Gebruik geen autowas of lakcleaner. Het dashboard of andere gel akte
delen van het interieur kunnen beschadigd raken.
■ Voorkomen van beschadigin g van lederen bekleding
Neem de volgende voorzorgsmaatregelen in acht om beschadiging e n
vroegtijdige slijtage van lederen bekleding te voorkomen:
● Verwijder stof en vuil onmiddellijk van de bekleding.
● Stel de auto niet langdurig bloot aan direct zonlicht. Parkeer uw auto in de
schaduw, vooral bij warm weer.
● Leg geen vinyl of plastic voorwerpen of artikelen die was bevat ten op de
bekleding, aangezien ze bij hoge temperaturen in het interieur mogelijk
aan het leer vast blijven kleven.
■ Water op de vloerbedekking
Spoel de vloerbedekking van de auto niet af met water.
Water dat in contact komt met elektrische onderdelen boven of o nder de
vloerbedekking, kan schade aan de verschillende systemen van de auto
veroorzaken, bijvoorbeeld aan het audiosysteem. Water kan boven dien
roest aan de carrosserie veroorzaken.
■ Bij het reinigen van de binnenzij de van de voorruit (auto's met sensor
voor)
Raak de sensor voor niet aan ( Blz. 188).
Als de camera een kras heeft of wordt geraakt, werken de PDS en LDA
mogelijk niet goed meer of veroorzaakt deze een storing.
■ Schoonmaken van de binnenzijde van de achterruit
● Maak de achterruit niet schoon met een ruitenreiniger; een derg elijk mid-
del kan de verwarmingsdraden beschadigen. Veeg de ruit voorzich tig
schoon met een doek en lauw water. Maak de ruit in horizontale richting
schoon, evenwijdig aan de verwarmingsdraden.
● Voorkom beschadiging van de verwarmingsdraden.
AYGO_OM_Europe_OM99Q24E.book Pag e 322 Wednesday, March 15, 2017 1:40 PM

3577-3. Zelf uit te voeren onderhoud
7
Onderhoud en verzorging
AYGO_OM_Europe_OM99Q24E
Controleren en ver vangen van zekeringen
Auto's zonder Smart entry -systeem en startknop:
Zet het contact UIT.
Auto's met Smart entry -systeem en startknop:
Zet het contact UIT.
Zie na een systeemstoring “Plaat s en stroomsterkte van zekerin-
gen” voor meer informatie over de te controleren zekeringen.
(  Blz. 359)
Open het deksel van de zekeringenkast.
Motorruimte
Druk de borglippen in en til het
klepje eraf.
Dashboard bestuurderszijde
Verwijder het deksel.
Als een bepaalde stroomverbruiker niet werkt, kan het zijn dat
een zekering is doorgebrand. Cont roleer in dat geval de desbe-
treffende zekering en vervang deze indien nodig.
AYGO_OM_Europe_OM99Q24E.book Pag e 357 Wednesday, March 15, 2017 1:40 PM

3607-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM99Q24E
13HORN10Claxon
14D/C CUT30ECU-B NR. 1, ECU-B NR. 2, ECU-B NR.
3
15ECU-B NR. 4*27,5Multi-Mode Transmissie
16AM2 NR. 27,5(Sequentieel) multipoint brandstofinspuit-
systeem
17AM2 NR. 37,5Smart entry-systeem met startknop
18ICS*27,5Laadsysteem
19EFI-MAIN*125EFI NR. 3, EFI NR. 4, EFI NR. 5, RDI
NR. 2
20ST30Startsysteem
21STRG LOCK7,5Stuurslot
22H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI,
H-LP LH-HI
23WIPER-S*27,5(Sequentieel) multipoint brandstofinspuit-
systeem
24STA7,5
(Sequentieel) multipoint brandstofinspuit-
systeem, startsysteem, startsysteem,
Multi-Mode Transmissie, Stop & Start-
systeem
25ECU-B NR. 315Audiosysteem, Smart entry-systeem met
startknop
26ECU-B NR. 17,5Meters en tellers
27ECU-B NR. 27,5Vehicle Stability Control
28Verbindingsblok60Zekeringenkast dashboard
29ALT*2125
DEF, S/HTR F/R, S/HTR F/L, SOFTTOP,
ABS NR. 1, ABS NR. 2, RDI NR. 1, FOG
FR, DRL
30AMT*350Multi-Mode Transmissie
BBC*440Stop & Start-systeem
31EPS50Elektrische stuurbekrachtiging
ZekeringAmpèreCircuit
AYGO_OM_Europe_OM99Q24E.book Page 360 Wednesday, March 15, 2017 1:40 PM

3627-3. Zelf uit te voeren onderhoud
AYGO_OM_Europe_OM99Q24E■

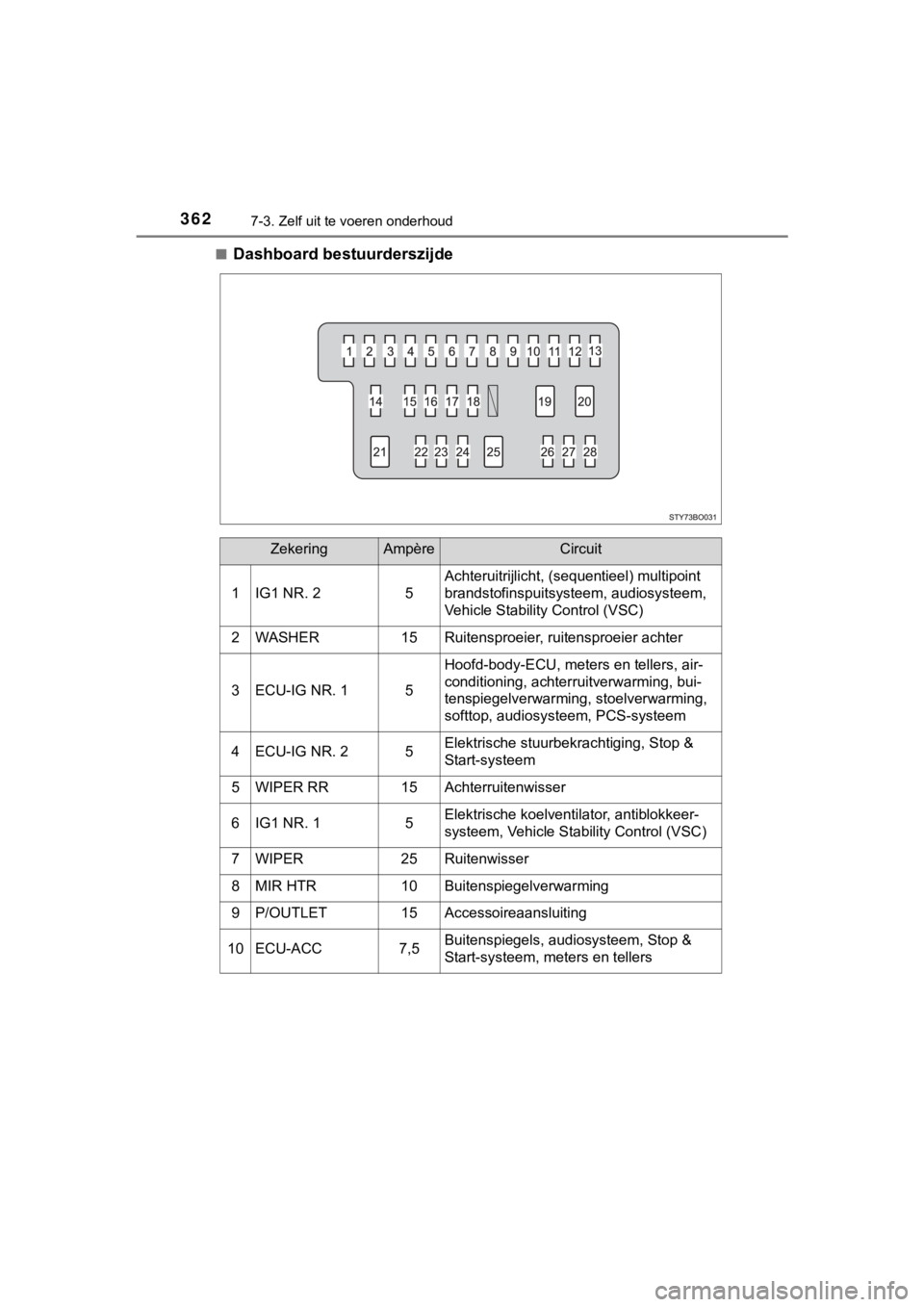

Dashboard bestuurderszijde
ZekeringAmpèreCircuit
1IG1 NR. 25
Achteruitrijlicht, (sequentieel) multipoint
brandstofinspuitsysteem, audiosysteem,
Vehicle Stability Control (VSC)
2WASHER15Ruitensproeier, ruitensproeier achter
3ECU-IG NR. 15
Hoofd-body-ECU, meters en tellers, air-
conditioning, achterruitverwarming, bui-
tenspiegelverwarming, stoelverwarming,
softtop, audiosysteem, PCS-systeem
4ECU-IG NR. 25Elektrische stuurbekrachtiging, Stop &
Start-systeem
5WIPER RR15Achterruitenwisser
6IG1 NR. 15Elektrische koelventilator, antiblokkeer-
systeem, Vehicle Stability Control (VSC)
7WIPER25Ruitenwisser
8MIR HTR10Buitenspiegelverwarming
9P/OUTLET15Accessoireaansluiting
10ECU-ACC7,5Buitenspiegels, audiosysteem, Stop &
Start-systeem, meters en tellers
AYGO_OM_Europe_OM99Q24E.book Pag
e 362 Wednesday, March 15, 2017 1:40 PM

468Alfabetische index
AYGO_OM_Europe_OM99Q24E
Bandenspanning...................... 349Onderhoudsgegevens........... 454
Waarschuwingslampje .......... 394
Bandenspannings- waarschuwingssysteem ....... 344
Functie .................................. 344
Initialisatie ............................. 344
Resetknop bandenspannings-waarschuwingssysteem...... 345
Waarschuwingslampje .......... 394
Bekerhouders........................... 306
Bevestigingssteunen................. 72
Binnenspiegel Binnenspiegel ....................... 134
Buitenspiegels....................... 135
Bluetooth
®*
Audiosysteem ....................... 276
Handsfree-systeem (voor mobiele telefoon) ....... 278
Boodschappentashaken ......... 309
Bovenste gordel......................... 73
Brake Assist ............................. 223
Brandstof .................................. 446 Brandstofmeter ....................... 89
Hoeveelheid .......................... 446
Informatie .............................. 457
Tanken .................................. 182
Type .............................. 182, 446
Uitschakelsysteem brandstofpomp.................... 388
Waarschuwingslampje .......... 394
Buitenspiegels ......................... 135 Buitenspiegelverwarming
.................................... 293, 298
Verstellen en inklappen......... 135 Claxon....................................... 132
Condensor................................ 338
Contact (startknop) ......... 155, 158
Contact ............................ 155, 158
Controlelampjes ........................ 84
CRS (baby- en kinderzitjes) ...... 50
Curtain airbags .......................... 34
Dagrijverlichting ...................... 174
Dagtellers ................................... 91
Dashboardkastje...................... 306
Derde remlicht
Vervangen ............................ 373
Wattage ................................ 456
Display Reisinformatie ......................... 91
Display aandrijflijnmonitor ....... 91
Reisinformatie ......................... 91
Wijzigen van weergave op het display ....................... 91
Draaiknop koplampverstelling ............... 173
C
D
AYGO_OM_Europe_OM99Q24E.book Pag e 468 Wednesday, March 15, 2017 1:40 PM
