2017 TOYOTA AURIS TOURING SPORTS Návod na použitie (in Slovakian)

5217-3. Údržba svojpomocou
AURIS Touring Sports_EE (12L13SK)
7
Údržba a starostlivosť
■Vzadu (vozidlá s pravostranným riadením)
Brzdové svetlá
Cúvacie svetlo
Osvetlenie evidenčného čísla
Zadné smerové svetlá1
2
3
4

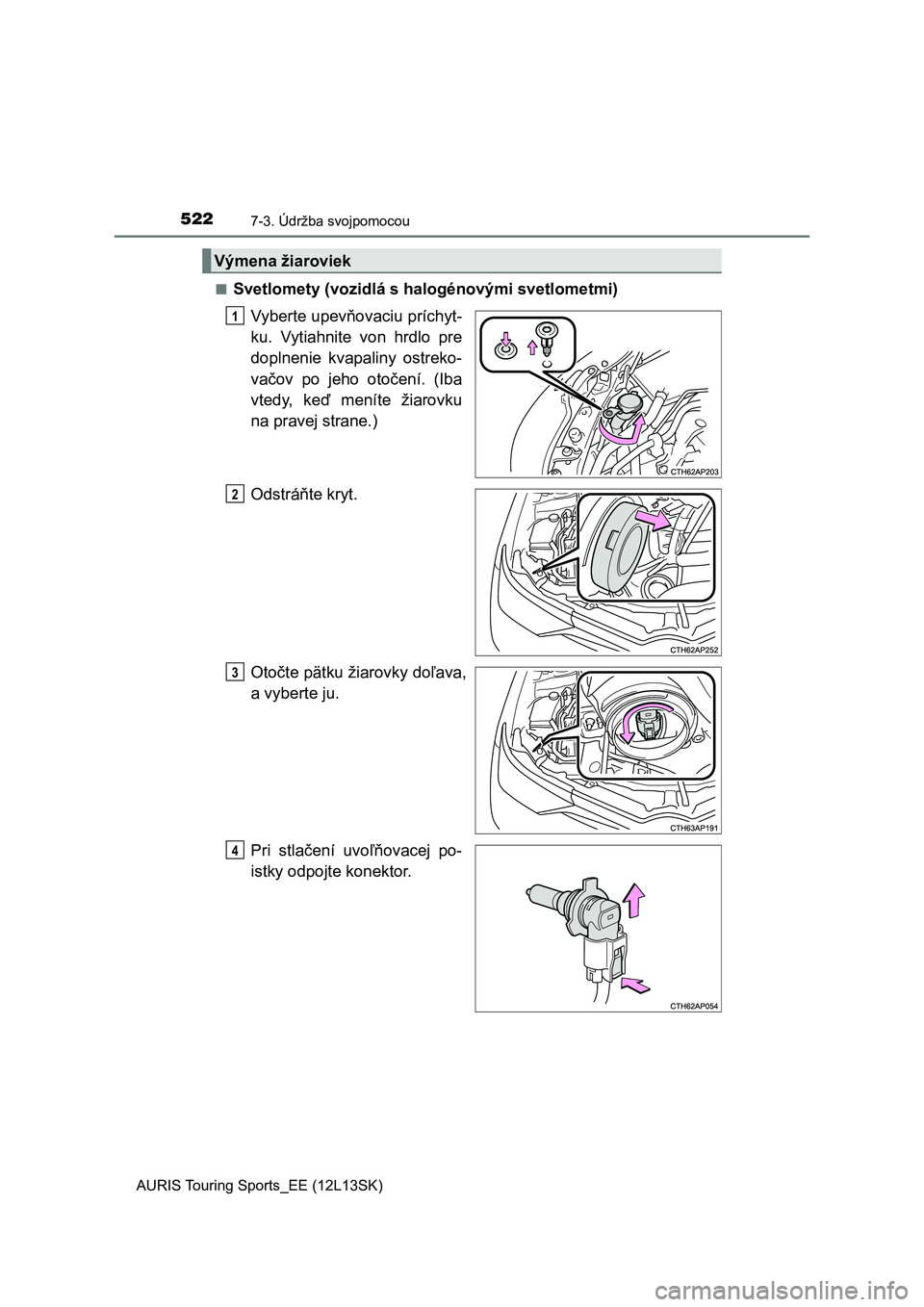

5227-3. Údržba svojpomocou
AURIS Touring Sports_EE (12L13SK)■
Svetlomety (vozidlá s halogénovými svetlometmi)
Vyberte upevňovaciu príchyt-
ku. Vytiahnite von hrdlo pre
doplnenie kvapaliny ostreko-
vačov po jeho otočení. (Iba
vtedy, keď meníte žiarovku
na pravej strane.)
Odstráňte kryt.
Otočte pätku žiarovky doľava,
a vyberte ju.
Pri stlačení uvoľňovacej po-
istky odpojte konektor.
Výmena žiaroviek
1
2
3
4

5237-3. Údržba svojpomocou
AURIS Touring Sports_EE (12L13SK)
7
Údržba a starostlivosť
Vymeňte žiarovku a nasaďte
pätku žiarovky.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte a zaistite pätku žia-
rovky.
Zakývajte jemne pätkou žiarov-
ky, aby ste skontrolovali, či nie je
uvoľnená, zapnite svetlomety
a pohľadom overte, že cez otvor
neuniká žiadne svetlo.
Nasaďte kryt.
Aby ste zaistili, že kryt je bez-
pečne nasadený, zarovnajte
časť s výstupkom (A) so stre-
dom oblasti (B) podľa obrázku
a zatlačte pevne na obvod krytu.
Nasaďte hrdlo pre doplnenie
kvapaliny ostrekovačov jeho
zasunutím a otočením. Na-
saďte upevňovaciu príchytku.
(Iba vtedy, keď meníte žia-
rovku na pravej strane.)
5
6
A
B
T
U

5247-3. Údržba svojpomocou
AURIS Touring Sports_EE (12L13SK)■
Predné hmlové svetlá (ak sú vo výbave)
Otočte volant opačným sme-
rom, ako je svetlo, ktoré má
byť vymenené.
Otočte volant do polohy, ktorá
vám umožní prestrčiť ruku medzi
pneumatiku a vložku blatníku.
Odstráňte 2 skrutky a čiastoč-
ne vyberte vložku blatníku.
Odtiahnite čiastočne vložku
blatníku, až uvidíte žiarovku.
Pri stlačení uvoľňovacej po-
istky odpojte konektor.
1
2
3
4

5257-3. Údržba svojpomocou
AURIS Touring Sports_EE (12L13SK)
7
Údržba a starostlivosť
Otočte pätku žiarovky doľava,
a vyberte ju.
Nasaďte novú žiarovku.
Natočte 3 jazýčky na žiarovke
proti otvorom a zasuňte ju.
Otočte pätku žiarovky doprava
a zaistite ju.
Nasaďte konektor.
Zakývajte jemne konektorom,
aby ste skontrolovali, že nie je
uvoľnený, zapnite predné hmlo-
vé svetlá a pohľadom overte, že
cez otvor neuniká žiadne svetlo.
Keď nasadzujete vložku blatníku, vykonajte montáž podľa
a v opačnom poradí.
Uistite sa, že vložka blatníku je upevnená k vnútrajšku blatníku.
5
6
7
83
2

5267-3. Údržba svojpomocou
AURIS Touring Sports_EE (12L13SK)■
Predné smerové svetlá
Vyberte upevňovaciu príchyt-
ku. Vytiahnite von hrdlo pre
doplnenie kvapaliny ostreko-
vačov po jeho otočení. (Iba
vtedy, keď meníte žiarovku
na pravej strane.)
Otočte pätku žiarovky doľava.
Vyberte žiarovku.
Keď nasadzujete žiarovku, vykonajte montáž podľa a
v opačnom poradí.
Nasaďte hrdlo pre doplnenie
kvapaliny ostrekovačov jeho
zasunutím a otočením. Na-
saďte upevňovaciu príchytku.
(Iba vtedy, keď meníte žia-
rovku na pravej strane.)
1
2
3
432
5

5277-3. Údržba svojpomocou
AURIS Touring Sports_EE (12L13SK)
7
Údržba a starostlivosť
■Bočné smerové svetlá
Odstráňte kryt.
Zasuňte plochý skrutkovač a po-
súvajte ho pozdĺž bočného sme-
rového svetla.
Aby ste zabránili poškodeniu vo-
zidla, obaľte plochý skrutkovač
páskou.
Stlačte 2 príchytky a vyberte
bočné smerové svetlo z tele-
sa zrkadla.
Vyberte pätku z telesa boč-
ného smerového svetla.
Vyberte žiarovku.
1
2
3
4

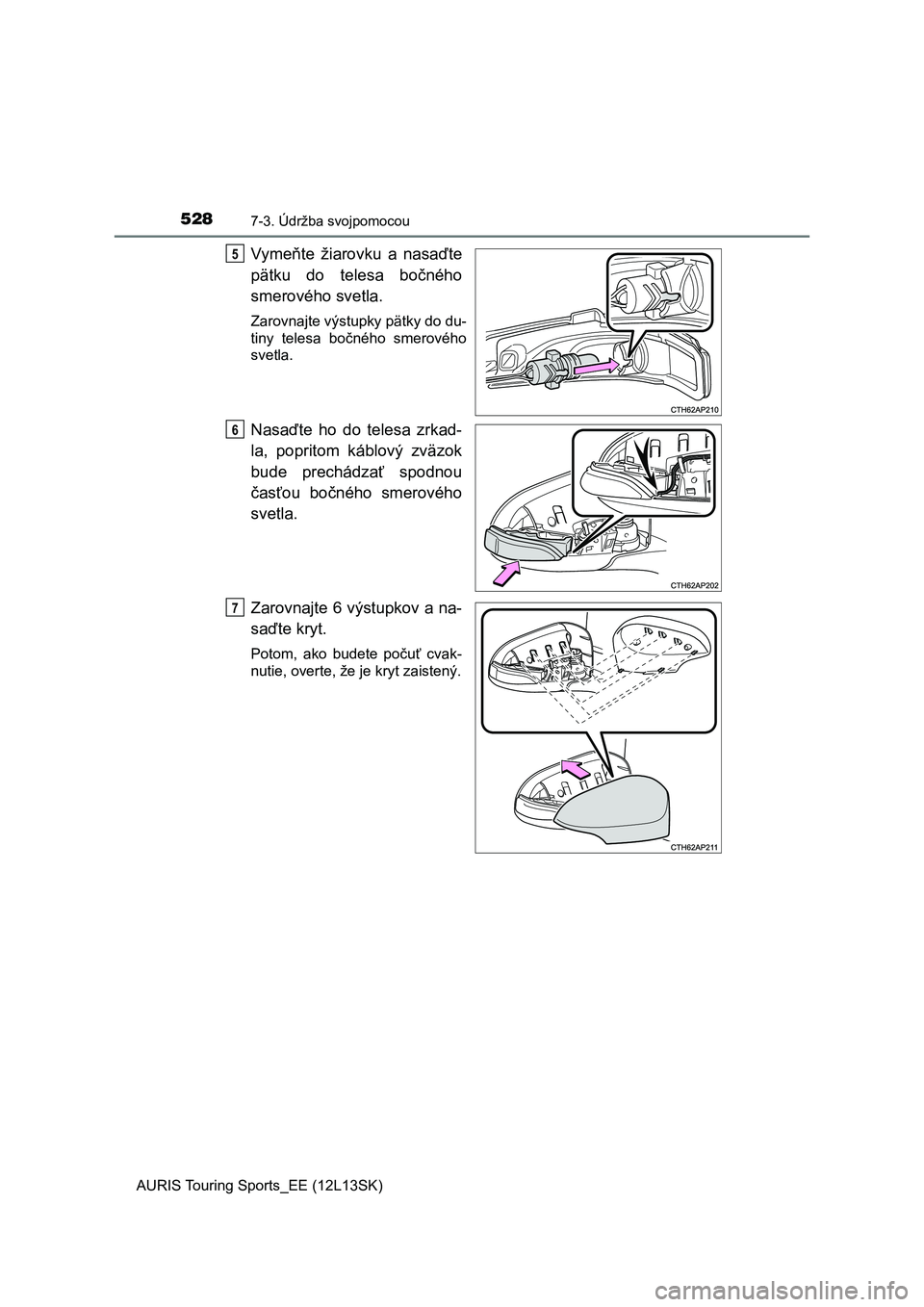

5287-3. Údržba svojpomocou
AURIS Touring Sports_EE (12L13SK)
Vymeňte žiarovku a nasaďte
pätku do telesa bočného
smerového svetla.
Zarovnajte výstupky pätky do du-
tiny telesa bočného smerového
svetla.
Nasaďte ho do telesa zrkad-
la, popritom káblový zväzok
bude prechádzať spodnou
časťou bočného smerového
svetla.
Zarovnajte 6 výstupkov a na-
saďte kryt.
Potom, ako budete počuť cvak-
nutie, overte, že je kryt zaistený.
5
6
7
