2017 TOYOTA AURIS TOURING SPORTS Instrukcja obsługi (in Polish)

Bateria litowa CR2016 (wersje z mechanicznym kluczykiem) lub CR2032
(wersje z elektronicznym kluczykiem)
Baterie te sà do nabycia w autoryzowanej stacji obs∏ugi Toyoty lub innym
specjalistycznym warsztacie, a tak˝e u zegarmistrza bàdê w sklepie foto-
graficznym.
Zu˝ytà bateri´ nale˝y wymieniç na nowà tego samego typu lub zalecany
przez producenta samochodu zamiennik.
Zu˝ytych baterii nale˝y pozbyç si´ w sposób zgodny z przepisami.
Objawy roz∏adowania baterii
Roz∏adowanie baterii mogà sygnalizowaç nast´pujàce objawy:
Nieprawid∏owe dzia∏anie elektronicznego kluczyka (w niektórych wersjach)
oraz bezprzewodowego zdalnego sterowania.
Skrócenie zasi´gu dzia∏ania.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie513
7
Obs∏uga techniczna i konserwacja
Bateria i wymontowane cz´Êci
Elementy te sà niewielkich rozmiarów i w razie po∏kni´cia przez dziecko
mogà spowodowaç zad∏awienie. Nale˝y je zabezpieczyç przed dost´pem
dzieci. Nieprzestrzeganie tych zasad mo˝e spowodowaç Êmierç lub powa˝ne
obra˝enia cia∏a.
Certyfikat dotyczàcy baterii litowej
UWAGA:
W PRZYPADKU ZASTOSOWANIA NIEW¸AÂCIWEGO TYPU BATERII IST-
NIEJE RYZYKO JEJ EKSPLOZJI. ZU˚YTEJ BATERII NALE˚Y POZBYå SI¢
ZGODNIE Z ZALECENIAMI.
Prawid∏owa wymiana baterii
Ze wzgl´dów bezpieczeƒstwa podczas wymiany baterii nale˝y przestrzegaç
poni˝szych zaleceƒ:
Nie dotykaç baterii wilgotnymi d∏oƒmi.
Wilgoç mo˝e spowodowaç korozj´.
Nie dotykaç ani nie poruszaç ˝adnych elementów wewnàtrz nadajnika
zdalnego sterowania.
Nie wyginaç styków elektrycznych gniazda baterii.
7 Auris TS OM12L13E 17/3/17 11:15 Page 513 (Black plate)

Wy∏àcznik zap∏onu prze∏àczyç w pozycj´ „LOCK” (wersje z mecha-
nicznym kluczykiem) lub przyciskiem rozruchu wybraç stan wy∏à-
czony (wersje z elektronicznym kluczykiem).
Otworzyç skrzynk´ bezpieczników.
óKomora silnikowa
Wcisnàç zaczep i unoszàc do
góry, zdjàç pokryw´.
Zamykajàc skrzynk´ bezpieczni-
ków, najpierw nale˝y zahaczyç
pokryw´ o dwa tylne zaczepy.
2
1
5147-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Sprawdzanie i wymiana bezpieczników
Gdy którekolwiek z urzàdzeƒ elektrycznych w samochodzie nie
dzia∏a, mo˝e to oznaczaç przepalenie bezpiecznika. Nale˝y wtedy
sprawdziç i w razie potrzeby wymieniç bezpieczniki.
7 Auris TS OM12L13E 17/3/17 11:15 Page 514 (Black plate)

óPod deskà rozdzielczà po stronie kierowcy (wersje z kierownicà po
lewej stronie)
Typ A:
Zdjàç pokryw´.
Typ B:
Otworzyç schowek w desce
rozdzielczej. Âcisnàç schowek
po obu stronach w celu roz∏à-
czenia górnych zaczepów.
Pociàgnàç schowek do siebie,
roz∏àczajàc dolne zaczepy.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie515
7
Obs∏uga techniczna i konserwacja
7 Auris TS OM12L13E 17/3/17 11:15 Page 515 (Black plate)

óPod deskà rozdzielczà po stronie pasa˝era (wersje z kierownicà po
prawej stronie)
Typ A:
Zdjàç os∏on´* i pokryw´.
Typ B:
Otworzyç schowek w desce
rozdzielczej. Od∏àczyç amor-
tyzator.
Âcisnàç schowek po obu stro-
nach w celu roz∏àczenia gór-
nych zaczepów. Pociàgnàç
schowek do siebie, roz∏àczajàc
dolne zaczepy.
*: W niektórych wersjach
5167-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
7 Auris TS OM12L13E 17/3/17 11:15 Page 516 (Black plate)

Wyjàç bezpiecznik, pos∏ugujàc
si´ przeznaczonymi do tego
celu szczypcami.
Szczypce przeznaczone sà do
wyjmowania wy∏àcznie bezpiecz-
ników typu A.
Sprawdziç, czy bezpiecznik jest przepalony.
Sprawny
Przepalony
Przepalony bezpiecznik nale˝y zastàpiç nowym o takim samym pràdzie
znamionowym. Pràdy znamionowe podane sà na pokrywie skrzynki bez-
pieczników.
óTyp AóTyp B
óTyp CóTyp D
4
3
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie517
7
Obs∏uga techniczna i konserwacja
7 Auris TS OM12L13E 17/3/17 11:15 Page 517 (Black plate)

Po wymianie bezpiecznika
Je˝eli mimo wymiany bezpiecznika dane Êwiat∏a nadal nie dzia∏ajà, konieczna
mo˝e byç wymiana ˝arówki. (
S. 519)
Je˝eli nowy bezpiecznik w krótkim czasie ponownie ulegnie przepaleniu,
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi sprawdzenie samochodu.
W razie przecià˝enia obwodu elektrycznego
Bezpieczniki zosta∏y dobrane tak, aby ulega∏y przepaleniu zanim dojdzie do
uszkodzenia przewodów elektrycznych.
W razie koniecznoÊci wymiany ˝arówek
Zalecane jest stosowanie oryginalnych produktów marki Toyota przeznaczo-
nych do tego samochodu. Poniewa˝ niektóre ˝arówki w∏àczone sà w obwody
wyposa˝one w zabezpieczenia przed przecià˝eniem, produkty nieoryginalne
lub nieprzeznaczone do tego samochodu mogà okazaç si´ nieodpowiednie.
5187-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
W celu unikni´cia ryzyka awarii i po˝aru samochodu
Nale˝y przestrzegaç podanych zaleceƒ.
Nieprzestrzeganie ich mo˝e doprowadziç do uszkodzeƒ samochodu, po˝aru
i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bezpiecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczników ani skrzynki bezpieczników.
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝enia instalacji elektrycznej jak najszybciej
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistyczne-
mu warsztatowi ustalenie i usuni´cie usterki.
7 Auris TS OM12L13E 17/3/17 11:15 Page 518 (Black plate)

Sprawdziç moc wymienianej ˝arówki. (S. 632)
Z przodu
óWersje z halogenowymi Êwiat∏ami g∏ównymi
Âwiat∏a g∏ówne
Boczne kierunkowskazy
Przednie kierunkowskazy
Przednie Êwiat∏a przeciwmgielne (w niektórych wersjach)
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie519
7
Obs∏uga techniczna i konserwacja

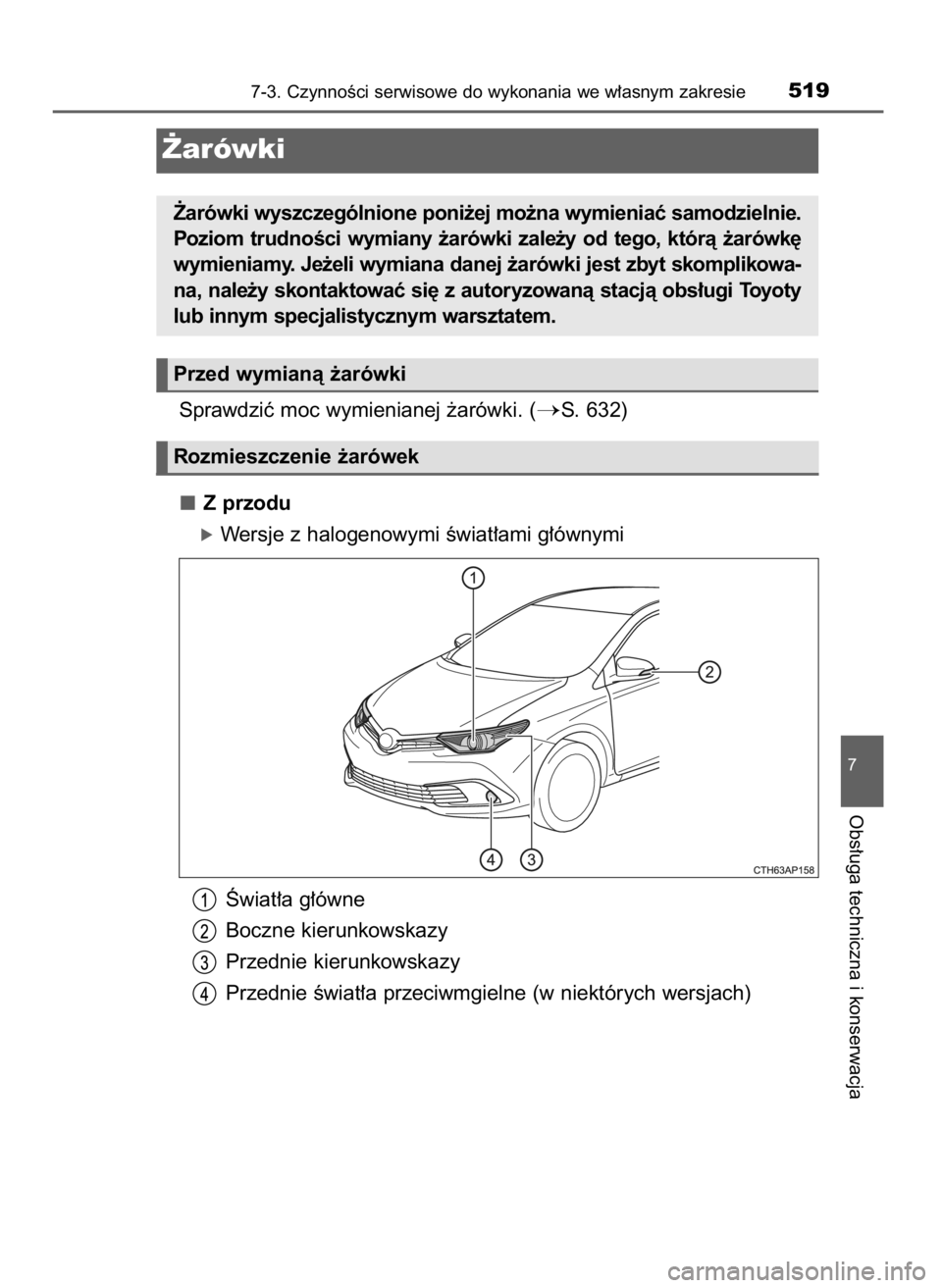

˚arówki
˚arówki wyszczególnione poni˝ej mo˝na wymieniaç samodzielnie.
Poziom trudnoÊci wymiany ˝arówki zale˝y od tego, którà ˝arówk´
wymieniamy. Je˝eli wymiana danej ˝arówki jest zbyt skomplikowa-
na, nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty
lub innym specjalistycznym warsztatem.
Przed wymianà ˝arówki
Rozmieszczenie ˝arówek
7 Auris TS OM12L13E 17/3/17 11:15 Page 519 (Black plate)

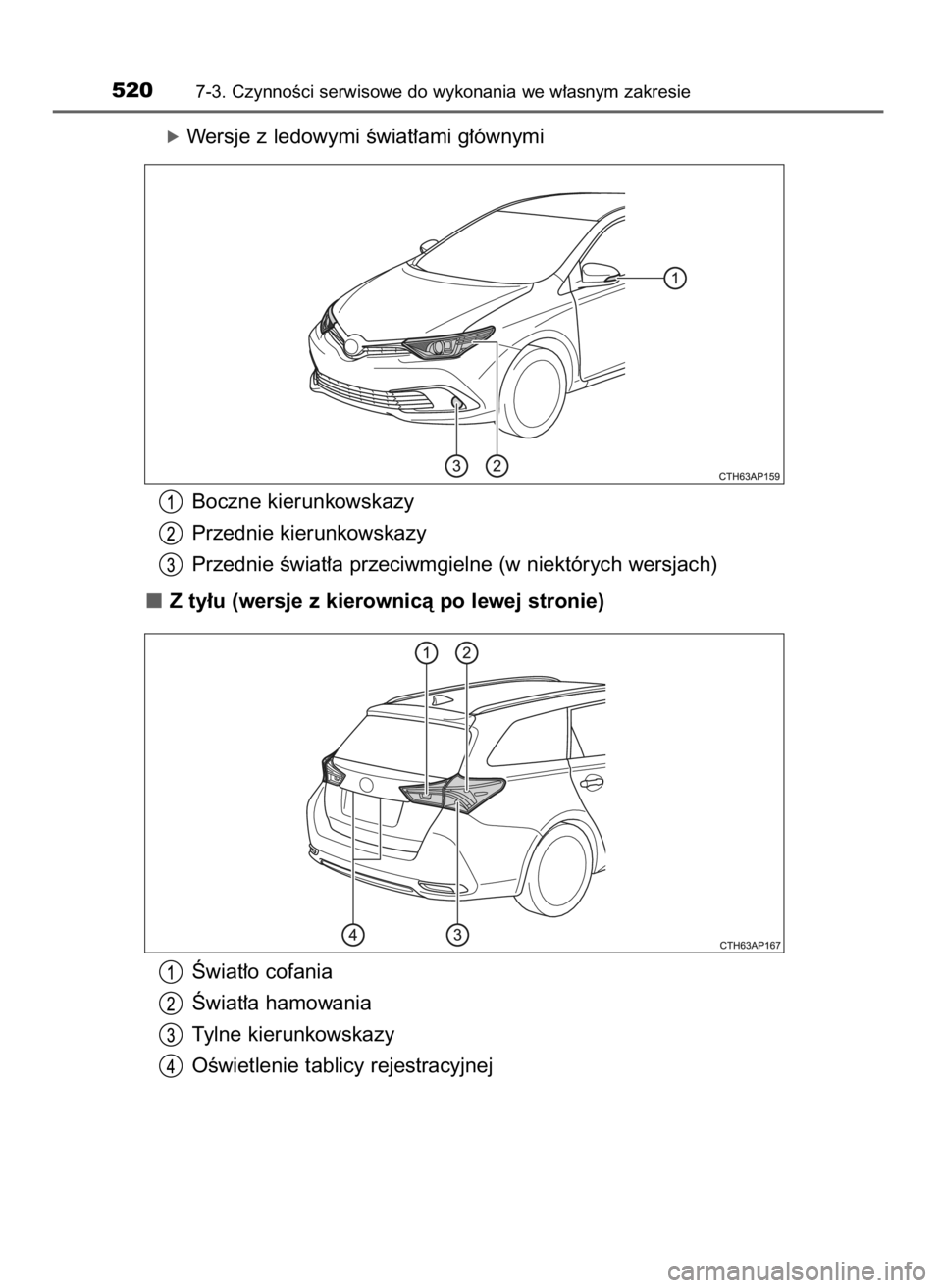

óWersje z ledowymi Êwiat∏ami g∏ównymi
Boczne kierunkowskazy
Przednie kierunkowskazy
Przednie Êwiat∏a przeciwmgielne (w niektórych wersjach)
Z ty∏u (wersje z kierownicà po lewej stronie)
Âwiat∏o cofania
Âwiat∏a hamowania
Tylne kierunkowskazy
OÊwietlenie tablicy rejestracyjnej
5207-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
